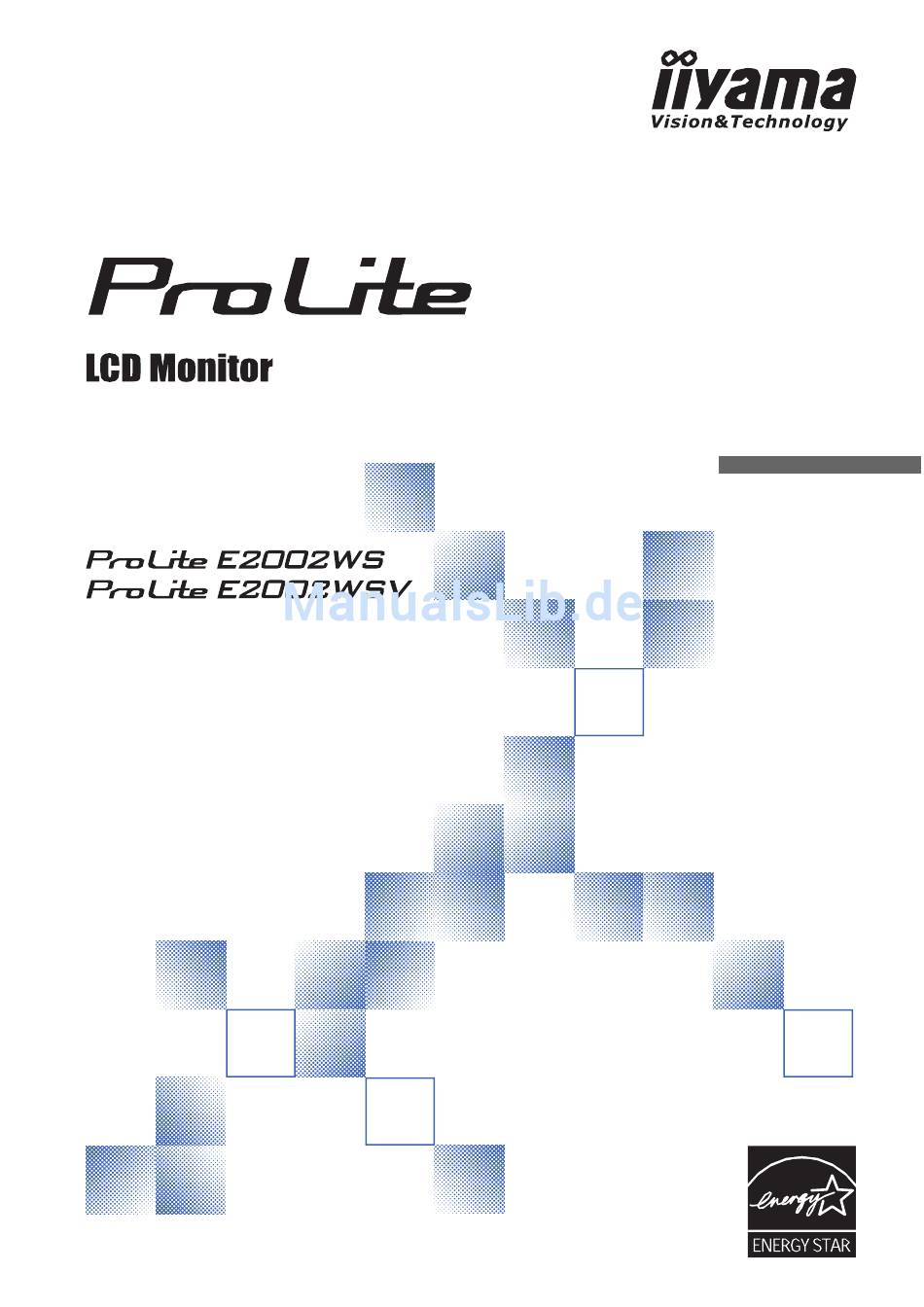

BEDIENUNGSANLEITUNG
DEUTSCH
Wir gratulieren Ihnen zu Ihrer Entscheidung
für den iiyama TFT-Monitor und bedanken
uns für das Vertrauen, das Sie uns
entgegenbringen. Damit Ihre Arbeit nicht
durch Fehleinstellungen getrübt wird, bitten
wir Sie, sich einige Minuten Zeit zu nehmen
und dieses Handbuch durchzulesen, bevor
Sie Ihren neuen iiyama TFT-Monitor das erste
Mal in Betrieb nehmen. Bitte bewahren Sie
diese Anleitung zum späteren Nachschlagen
sorgfältig auf.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für iiyama ProLite E2002WS
Inhaltszusammenfassung für iiyama ProLite E2002WS
- Seite 1 Damit Ihre Arbeit nicht durch Fehleinstellungen getrübt wird, bitten wir Sie, sich einige Minuten Zeit zu nehmen und dieses Handbuch durchzulesen, bevor Sie Ihren neuen iiyama TFT-Monitor das erste Mal in Betrieb nehmen. Bitte bewahren Sie diese Anleitung zum späteren Nachschlagen sorgfältig auf.
-
Seite 2: Erklärung Der Ce-Konformität
Alle Einsatzorte sind dadurch gekennzeichnet, dass sie direkt an die öffentliche Niederspannungs- Stromversorgung angeschlossen sind. Änderungsrechte vorbehalten. Alle verwendeten Handelsnamen und -marken sind Eigentum der jeweiligen Besitzer. Als E ® - Partner hat iiyama sichergestellt, dass dieses Produkt den E ® - Bestimmungen NERGY NERGY für effiziente Energienutzung entspricht. -
Seite 3: Inhaltsverzeichnis
SPEZIFIKATIONEN : PLE2002WS ................26 SPEZIFIKATIONEN : PLE2002WSV ................ 27 ABMESSUNGEN ....................28 SYNCHRONISIERUNG ................... 28 Wir empfehlen Ihnen, gebrauchte und nicht mehr benötigtes Equipment fachgerecht zu recyceln. Nützliche Informationen hierzu erhalten Sie bei Ihrem Fachhändler, Ihrem iiyama Service-Center und im Internet unter: www.iiyama.com. -
Seite 4: Für Ihre Sicherheit
Sollten Sie irgendwelche unnormalen Erscheinungen wie Rauch, Geräusche oder Gerüche bemerken, schalten Sie sofort den Monitor aus und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Customer-Care-Center. Fortgesetzter Bertrieb kann gefährlich sein und zu einem Brand oder zu Stromschlägen führen. - Seite 5 VORSICHT UMGEBUNGSBEDINGUNGEN Installieren Sie den Monitor nicht in Umgebungsbedingungen, wo es rapide Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann. Vermeiden Sie es ebenfalls, den Monitor so aufzustellen, dass er direkter Sonneneinstrahlung oder einer anderen Lichtquelle ausgesetzt wird. STELLEN SIE DEN MONITOR NICHT AUF EINE WACKLIGE UNTERLAGE Der Monitor könnte herunterfallen und jemanden verletzen.
-
Seite 6: Besondere Hinweise Zu Lcd-Monitoren
KUNDENDIENST Die im LCD-Monitor verwendete Hintergrundbeleuchtung ist ein Verbrauchsartikel. ANMERKUNG Für die Garantie diese Gerätes wenden Sie sich bitte an das lokale iiyama Service Center. Die Adresse finden Sie im beigelegten Monitorpass oder auf www.iiyama.de. Sollten Sie den Monitor für eine Service-Reparatur versenden müssen und Sie verfügen nicht mehr über die Originalverpackung, so wenden Sie sich bitte an... -
Seite 7: Vor Der Inbetriebnahme
VESA-kompatible Aufhängungsmöglichkeit (100mm × 100mm) für Wand- oder Schwenkarmbefestigung. LIEFERUMFANG Ihr iiyama TFT-Monitor-Paket enthält das folgende Zubehör. Überprüfen Sie bitte den Lieferumfang des Pakets auf Vollständigkeit. Wenn eine Komponente fehlt oder beschädigt ist, setzen Sie sich bitte mit Ihrem zuständigen iiyama-Händler oder iiyama-Büro vor Ort in Verbindung. -
Seite 8: Installation Des Monitorfusses
INSTALLATION DES MONITORFUSSES ACHTUNG Installieren sie den Monitorfuss auf einer sicheren und stabilen Unterlage. Sollten Sie den Monitor fallen lassen, besteht Verletzungsgefahr oder er könnte beschädigt werden. Setzten sie den Monitor keinen grösseren Stössen aus, er könnte beschädigt werden. Entfernen sie das Strom- und VGA-Kabel, ansonsten könnte dies zu Stromschlägen führen. <Anbringen>... -
Seite 9: Funktionselemente Und Anschlüsse
J Audio Anschluss ( K DVI-D 24pin Anschluss (DVI-D)* L D-Sub mini 15pin Anschluss (D-SUB) M Aufnahmevorrichtung für Diebstahlsicherung Sie können durch Anbringen eines Sicherungskabels (z.B. Kensington-lock ® ANMERKUNG das Display vor Diebstahl schützen. * Nur bei ProLite E2002WS verfügbar. VOR DER INBETRIEBNAHME... -
Seite 10: Anschlusshinweise
Netzkabel D-Sub Signalkabel (Zubehör) (Zubehör) DVI-D Signalkabel (Zubehör)* Audiokabel (Zubehör) * Nur bei ProLite E2002WS verfügbar. Computer [ Anbringen der Kabelabdeckung ] A Sammeln Sie Kabel an der Rückseite des Standplatzes. Kabelabdeckung B Setzen Sie die rückwärtige Abdeckung auf, indem der obere Teil der Abdeckung in die Monitorfuss Führungsschienen gesetzt werden. -
Seite 11: Computer-Einstellung
Der iiyama TFT-Monitor entspricht den DDC2B-Richtlinien gemässt dem VESA-Standard. Plug & Play- Funktionen laufen unter Windows 95/98/2000/Me/XP/Vista, indem der Monitor an einen DDC2B- kompatiblen Computer mit dem beiligenden Signalkabel angeschlossen wird. Sollten Sie Windows 95/ 98/2000/Me/XP/Vista Treiber für Ihren iiyama Monitor benötigen, finden Sie diesen via Internet unter: http://www.iiyama.com ANMERKUNG Nähere Informationen über den Monitortreiber, Beschaffung und Installation... -
Seite 12: Inbetriebnahme
INBETRIEBNAHME Zur Sicherstellung bester Bildqualität wird der iiyama TFT-Monitor bereits im Werk mit einer SYNCHRONISIERUNG (s. S.28) ausgerüstet. Sie können ebenfalls das Bild nach Ihren Wünschen einstellen, wenn sie die nachfolgenden Einstellhinweise beachten. Für detaillierte Einstellungen beachten Sie bitte Seite 20 BILDSCHIRMEINSTELLUNGEN. -
Seite 13: Verfügbare Einstellparameter
OSD-Sperre: Durch gleichzeitiges betätigen der Menü- und der ‚-’ Taste für 7 Sekunden, wenn das On-Screen-Menü nicht dargestellt wird, können Sie das On-Screen-Menü sperren und entsperren. wird angezeigt solange OSD-Sperre aktiv ist. * Nur bei ProLite E2002WS verfügbar. INBETRIEBNAHME 10... -
Seite 14: Bei Verwendung Des Analog Eingang
Bei Verwendung des Analog Eingang: Menu : 1 Me n u : 1 (Analog) 1680 × 1050 H : 6 5 . 4 K H z V : 6 0 . 1 H z Einstellungsmöglichkeiten Problem / Lösung Entsprechende Taste Helligkeit * Zu dunkel Zu hell... - Seite 15 Menu : 2 Menu:2 (Analog) 1680 × 1050 H : 6 5 . 4 K H z V : 6 0 . 1 H z Einstellungsmöglichkeiten Problem / Lösung Entsprechende Taste Nein Rückkehr zum Menü. Auto Set-up* Stellt automatisch Takt, Phase, V-Position und H- Auto Set-up Position ein.
- Seite 16 Menu : 2 (Analog) Einstellungsmöglichkeiten Problem / Lösung Entsprechende Taste Bildschärfe 1 2 3 4 5 Sharpness Sie können die Schärfe für Auflösungen kleiner 1680 × 1050. Die Bildqualität lässt sich in fünf Schritten, 1 – 5 von „scharf” zu „soft”...
- Seite 17 Menu : 3 Menu:3 (Analog) 1680 × 1050 H : 6 5 . 4 K H z V : 6 0 . 1 H z Problem / Lösung Entsprechende Taste Einstellungsmöglichkeiten OSD Position 1 2 3 4 5 OSD Position Sie können das On-Screen-Menu zu ANMERKUNG einer der folgenden fünf Positionen auf...
- Seite 18 Helligkeit, sRGB und Economy Mode sind bei aktivem DCR nicht einstellbar. Nein Rückkehr zum Menü. Zurücksetzen Die werksseitigen Voreinstellungen sind Reset wieder aktiv. Hauptmenü Rückkehr zur “Menu : 4”. Return to Menu * Nur bei ProLite E2002WS verfügbar. Siehe Seite 10 Direkte. 15 INBETRIEBNAHME...
- Seite 19 Bei Verwendung des Digital Eingang: Nur bei ProLite E2002WS verfügbar. Menu : 1 Menu:1 (Digital) 1680 × 1050 H : 6 5 . 4 K H z V : 6 0 . 1 H z Einstellungsmöglichkeiten Problem / Lösung Entsprechende Taste...
- Seite 20 Menu : 1 (Digital) Einstellungsmöglichkeiten Problem / Lösung Normal Sparsamkeit Modus Mode1 Geringe Helligkeit Economy Mode Geringere Helligkeit als im Spar Mode1 Mode2 ANMERKUNG wird angezeigt solange Sparsamkeit Modus aktiv ist. Hauptmenü Rückkehr zur “Menu :1”. Return to Menu Siehe Seite 10 Direkte. 17 INBETRIEBNAHME...
- Seite 21 Menu : 2 M e n u : 2 (Digital) 1680 × 1050 H : 6 5 . 4 K H z V : 6 0 . 1 H z Problem / Lösung Entsprechende Taste Einstellungsmöglichkeiten OSD Position 1 2 3 4 5 OSD Position Sie können das On-Screen-Menu zu ANMERKUNG...
- Seite 22 Menu : 3 M e n u : 3 (Digital) 1680 × 1050 H : 6 5 . 4 K H z V : 6 0 . 1 H z Problem / Lösung Entsprechende Taste Einstellungsmöglichkeiten Zu Leise Lautstärke Zu Laut Volume ANMERKUNG wird angezeigt solange Stummschaltung aktiv ist.
-
Seite 23: Bildschirmeinstellungen
Sie das automatische Set-Up haben laufen lassen, dann müssen Sie manuell nachjustieren. Beide Einstellungen sollten unter Verwendung des Testbildes (Test.bmp) vorgenommen werden. Das Testbild erhalten Sie via Internat auf der IIYAMA Homepage (http://www.iiyama.com). Verfahren Sie bitte entsprechend der im folgenden beschriebenen Prozedur. - Seite 24 C C C C C Halten Sie den Auto Taste (Auto Set-up). D D D D D Wenn das Bild nach dem automatischen Set-up flackert, unscharf ist oder die Bildgrösse nicht richtig passt, dann stellen Sie das Bild durch nachfolgende Prozedur manuell ein.
- Seite 25 G G G G G Stellen Sie mit der “Phase”-Einstellung horizontale wellenförmige Linien, Flackern oder Schmieren in Zebra-Mustern ein. – BEMERKUNG Sollten Teile des Bildes stark verschmiert dargestellt werden oder durch ein ANMERKUNG starkes Flackern gestört werden, ist die „Takt“ - Einstellung möglicherweise nicht optimal.
-
Seite 26: Power Management
POWER MANAGEMENT Die Funktion zur Energieverwaltung in diesem Produkt entspricht den Anforderungen für E NERGY und VESA DPMS. Sie reduziert unnötigen Stromverbrauch und schaltet den Monitor automatisch ® ab, wenn er nicht gebraucht wird. Um diese Funktion zu nutzen, muss der Monitor an einen VESA/DPMS tauglichen Computer angeschlossen sein. -
Seite 27: Fehlersuche
FEHLERSUCHE Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache: Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt , gehen Sie zu Punkt 2. 2. Wenn das Problem nicht behoben ist, suchen Sie die Ursache wie unten beschrieben. Sollten Sie ein Problem bemerken, das nicht in der Liste aufgeführt ist und Sie nicht anhand der Vorschläge beheben können, schalten Sie den Monitor aus, trennen Sie den Netzstecker vom Gerät und wenden Sie sich für weitere Hilfe an Ihren Fachhändler. - Seite 28 Problem Abhilfe Kein Ton. Die Audio Geräte (Computer, Soundkarte u.s.w.) sind eingeschalten. Das Audiokabel ist richtig angeschlossen. Erhöhen Sie die Lautstärke. Stummschaltung ist AUS. Der Level des Audiosignales ihrer Soundkarte ist innerhalb der Spezifikationen des Monitors Der Sound ist zu Der Level des Audiosignales ihrer Soundkarte ist innerhalb der laut oder zu leise.
-
Seite 29: Anhang
ANHANG SPEZIFIKATIONEN : PLE2002WS LCD-Art a-Si TFT Active Matrix Grösse Diagonal: 51cm / 20" Pixelabstand 0.258 (H) × 0.258 (V) mm Helligkeit 300cd/m (typisch) Kontrastverhältnis Statisch 1000:1 (typisch), DCR Funktion ist verfügbar einsehbarer Bilckwinkel rechts / links / auf / ab: jeweils 80 Grad Antwortzeit 5ms (schwarz, weiss, schwarz) Darstellbare Farben... -
Seite 30: Spezifikationen : Ple2002Wsv
SPEZIFIKATIONEN : PLE2002WSV LCD-Art a-Si TFT Active Matrix Grösse Diagonal: 51cm / 20" Pixelabstand 0.258 (H) × 0.258 (V) mm Helligkeit 300cd/m (typisch) Kontrastverhältnis Statisch 1000:1 (typisch), DCR Funktion ist verfügbar einsehbarer Bilckwinkel rechts / links / auf / ab: jeweils 80 Grad Antwortzeit 5ms (schwarz, weiss, schwarz) Darstellbare Farben... -
Seite 31: Abmessungen
ABMESSUNGEN 472.5mm/18.6" 60.5mm/2.4" 435.5mm/17.1" 204.0mm/8.0" SYNCHRONISIERUNG Horizontal- Vertikal- Dot Clock Video Mode Frequenz Frequenz 25.175MHz 31.469kHz 59.940Hz 37.500kHz 75.000Hz 31.500MHz 640 × 480 37.861kHz 72.809Hz 31.500MHz 35.156kHz 56.250Hz 36.000MHz 37.879kHz 60.317Hz 40.000MHz SVGA 800 × 600 49.500MHz 46.875kHz 75.000Hz 50.000MHz 48.077kHz 72.188Hz 48.363kHz...
