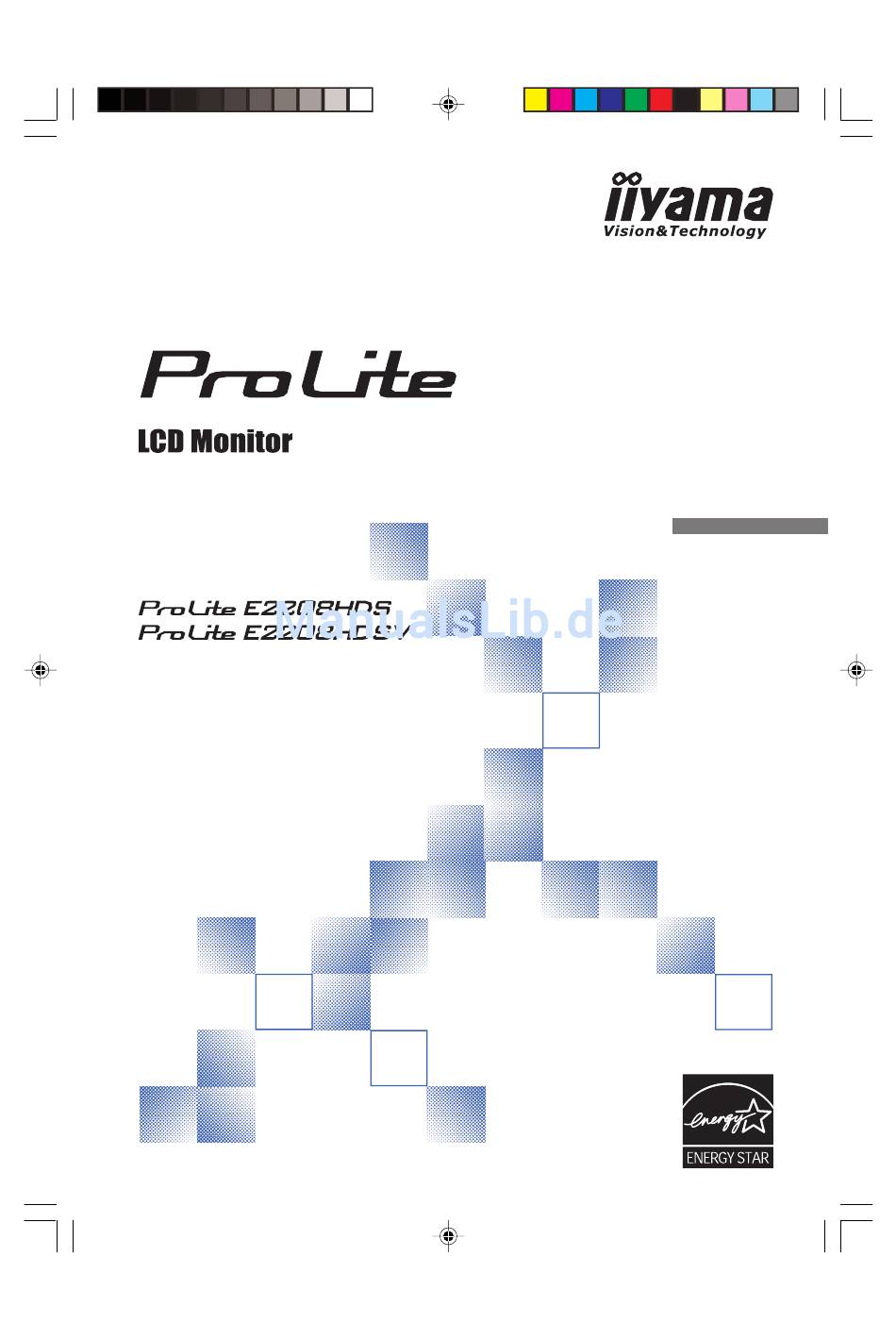

BEDIENUNGSANLEITUNG
DEUTSCH
Wir gratulieren Ihnen zu Ihrer Entscheidung
für den iiyama TFT-Monitor und bedanken uns
für
das
Vertrauen,
das
Sie
uns
entgegenbringen. Damit Ihre Arbeit nicht durch
Fehleinstellungen getrübt wird, bitten wir Sie,
sich einige Minuten Zeit zu nehmen und dieses
Handbuch durchzulesen, bevor Sie Ihren
neuen iiyama TFT-Monitor das erste Mal in
Betrieb nehmen. Bitte bewahren Sie diese
Anleitung zum späteren Nachschlagen
sorgfältig auf.
PLE2208HDS-ge-M043C01.p65
1
2008/11/28, 14:41
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für iiyama PROLITE E2208HDS
Inhaltszusammenfassung für iiyama PROLITE E2208HDS
- Seite 1 BEDIENUNGSANLEITUNG DEUTSCH Wir gratulieren Ihnen zu Ihrer Entscheidung für den iiyama TFT-Monitor und bedanken uns für Vertrauen, entgegenbringen. Damit Ihre Arbeit nicht durch Fehleinstellungen getrübt wird, bitten wir Sie, sich einige Minuten Zeit zu nehmen und dieses Handbuch durchzulesen, bevor Sie Ihren neuen iiyama TFT-Monitor das erste Mal in Betrieb nehmen.
-
Seite 2: Erklärung Der Ce-Konformität
Alle Einsatzorte sind dadurch gekennzeichnet, dass sie direkt an die öffentliche Niederspannungs- Stromversorgung angeschlossen sind. Änderungsrechte vorbehalten. Alle verwendeten Handelsnamen und -marken sind Eigentum der jeweiligen Besitzer. Als ENERGY STAR - Partner hat iiyama sichergestellt, dass dieses Produkt den ENERGY STAR - Bestimmungen ® ® für effiziente Energienutzung entspricht. -
Seite 3: Inhaltsverzeichnis
TECHNISCHE DATEN : ProLite E2208HDSV ........22 ABMESSUNGEN ................23 KONFORMES TIMING ............... 23 Wir empfehlen Ihnen, gebrauchte und nicht mehr benötigtes Equipment fachgerecht zu recyceln. Nützliche Informationen hierzu erhalten Sie bei Ihrem Fachhändler, Ihrem iiyama Service-Center und im Internet unter: www.iiyama.com. PLE2208HDS-ge-M043C01.p65 2008/11/28, 14:41... - Seite 4 PLE2208HDS-ge-M043C01.p65 2008/11/28, 14:41...
-
Seite 5: Für Ihre Sicherheit
Sollten Sie irgendwelche unnormalen Erscheinungen wie Rauch, Geräusche oder Gerüche bemerken, schalten Sie sofort den Monitor aus und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Fortgesetzter Bertrieb kann gefährlich sein und zu einem Brand oder zu Stromschlägen führen. - Seite 6 VORSICHT UMGEBUNGSBEDINGUNGEN Installieren Sie den Monitor nicht in Umgebungsbedingungen, wo es rapide Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann. Vermeiden Sie es ebenfalls, den Monitor so aufzustellen, dass er direkter Sonneneinstrahlung oder einer anderen Lichtquelle ausgesetzt wird. STELLEN SIE DEN MONITOR NICHT AUF EINE WACKLIGE UNTERLAGE Der Monitor könnte herunterfallen und jemanden verletzen.
-
Seite 7: Besondere Hinweise Zu Lcd-Monitoren
Die im LCD-Monitor verwendete Hintergrundbeleuchtung ist ein Verbrauchsartikel. HINWEIS Für die Garantie diese Gerätes wenden Sie sich bitte an das lokale iiyama Service- Mitte. Die Adresse finden Sie im beigelegten Monitorpass oder auf www.iiyama.de. Sollten Sie den Monitor für eine Service-Reparatur versenden müssen und Sie verfügen nicht mehr über die Originalverpackung, so wenden Sie sich bitte an lhren... -
Seite 8: Vor Der Bedienung Des Monitors
® Energieverwaltung (konform mit ENERGY STAR VESA DPMS) ® Ergonomisches Design: Erfüllt TCO ’03 und MPR 3 3 3 3 3 : ProLite E2208HDS-B1 Konform mit VESA-Montage-Standard (100mm×100mm) Aufnahmevorrichtung für Diebstahlsicherung PACKUNGSINHALT Folgendes Zubehör sollte im Paket enthalten sein. Sehen Sie nach, ob alle Teile mit dem Monitor geliefert wurden. -
Seite 9: Installation Des Monitorfusses
HOW TO USE THE STAND INSTALLATION DES MONITORFUSSES Der Monitor wird komplett mit einem Standfuß geliefert, sollten Sie den Monitor an eine Wand- bzw. Deckenhalterung montieren wollen folgen Sie bitte den Anweisungen weiter unten. Sollten Sie den Monitor retournieren stellen sie sicher das der Standfuß beigepackt wird. Stellen Sie den Monitor auf eine stabile Fläche. -
Seite 10: Bedienungselemente Und Anschlüsse
M Schlüsselloch für Sicherheitsschloss Sie können ein Sicherheitsschloss und -kabel anbringen, um zu verhindern, dass HINWEIS der Monitor ohne Erlaubnis entfernt wird. Siehe hierzu Direct auf Seite 14. Nur bei ProLite E2208HDS verfügbar. VOR DER BEDIENUNG DES MONITORS PLE2208HDS-ge-M043C01.p65 2008/11/28, 14:41... -
Seite 11: Monitor Anschliessen
Ort oder eine regionale iiyama-Vertretung. Wenn Sie den Monitor an einen Macintosh-Computer anschließen möchten, wenden Sie sich bitte an Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung, um einen geeigneten Adapter zu erhalten. Ziehen Sie die Schrauben an beiden Enden des Signalkabels fest. -
Seite 12: Computer-Einstellung
Siehe Seite 23, wenn Sie das gewünschte Signaltiming einstellen möchten: KONFORMES TIMING. Windows 95/98/2000/Me/XP/Vista Plug & Play Der iiyama-LCD-Monitor ist mit dem VESA-Standard DDC2B konform. Die Plug & Play-Funktionen können unter Windows 95/98/2000/Me/XP/Vista benutzt werden, wenn der Monitor mit dem mitgelieferten Signalkabel an einen DDC2B-konformen Computer angeschlossen wird. -
Seite 13: Monitor Bedienen
MONITOR BEDIENEN Um das bestmögliche Bild zu bieten, besitzt der iiyama-LCD-Monitor die Voreinstellung KONFORMES TIMING, die auf Seite 23 erläutert wird. Sie können das Bild auch auf folgende Weise einstellen. Für weitere Informationen siehe BILDSCHIRM EINSTELLEN auf Seite 15. A A A A A Drücken Sie auf die Taste ENTER, um das Bildschirm-Menü (OSD) aufzurufen. -
Seite 14: Menüinhalt Einstellen
MENÜINHALT EINSTELLEN Auto Setup Nur für analogen Eingang Auto Adjust Einstellungselement Problem / Option Zu drückende Taste Auto Setup * H. / V. Position, Pixeluhr und Phase automatisch anpassen. Direct Auto Adjust * Um beste Ergebnisse zu erzielen, verwenden Sie Auto Setup für die Einstellung. Siehe hierzu BILDSCHIRM EINSTELLEN auf Seite 16. - Seite 15 Geometrie Nur für analogen Eingang Geometry Einstellungselement Problem / Option Zu drückende Taste Zu weit links H. Position Zu weit rechts H. Position Zu weit unten V. Position Zu weit oben V. Position Pixeluhr Zu eng Pixel Clock Zu weit Zur Korrektur von flimmerndem Text Phase oder flimmernden Zeilen...
-
Seite 16: Alle Einstellungen
Sprache Language Einstellungselement Problem / Option Zu drückende Taste English Englisch Español Spanisch Sprache Français Französisch Nederlands Holländisch Language Japanisch Deutsch Deutsch Italiano Italienisch Vereinfachtes Chinesisch Russisch Polski Polnisch Abruf Recall Einstellungselement Problem / Option Zu drückende Taste Einstellungen ab Werk werden wiederhergestellt. Alle Einstellungen Recall All Nein... - Seite 17 Verschiedenes Miscellaneous Einstellungselement Problem / Option Zu drückende Taste 1 2 3 4 5 Schärfe Sharpness Sie können die Bildqualität von 1 bis 5 (scharf bis unscharf) einstellen.Drücken Sie auf die Taste , um die Bildqualität der Reihe nach zu ändern. Drücken Sie auf die Taste , um die Bildqualität in umgekehrter Reihenfolge zu ändern.
-
Seite 18: Input Select
Wenn nur einer der Signaleingänge mit der Signalquelle verbunden ist, wird dieser HINWEIS verbundene Eingang automatisch ausgewählt. Die Funktion zur Eingangsauswahl steht nicht zur Verfügung, wenn es über den ausgewählten Anschluss keinen Signaleingang gibt oder wenn der Energieverwaltungsmodus aktiviert ist. Nur bei ProLite E2208HDS verfügbar. Audio Audio Einstellungselement Problem / Option Zu drückende Taste... -
Seite 19: Bildschirmeinstellungen
Justierung erforderlich. Beide Einstellungen sollten mit Hilfe des standardmäßigen Bildschirmmusters (Test.bmp) vorgenommen werden, das Sie auf der Webseite von IIYAMA (http://www.iiyama.com) erhalten können. Stellen Sie das Bild auf folgende Weise ein, um das gewünschte Ergebnis zu erhalten. - Seite 20 C C C C C Drücken Sie auf die Auto-Taste. (Auto Setup) D D D D D Stellen Sie das Bild manuell ein, indem Sie folgendermaßen vorgehen, wenn es auf dem Bildschirm zu Flimmern oder Unschärfe kommt oder das Bild nicht in den Anzeigebereich passt, nachdem das Auto Setup durchgeführt wurde.
- Seite 21 G G G G G Stellen Sie Phase ein, um Rauschen von horizontalen Wellen, Flimmern oder Unschärfe im Zebramuster zu korrigieren. NOTE Falls es in einem Bereich des Bildschirms weiterhin zu starkem Flimmern oder zu HINWEIS starker Unschärfe kommt, wiederholen Sie die Schritte F und G , da Pixeluhr in diesem Fall evtl.
-
Seite 22: Energieverwaltung
ENERGIEVERWALTUNG Die Funktion zur Energieverwaltung in diesem Produkt entspricht den Anforderungen für ENERGY STAR und VESA DPMS. Wenn die Funktion aktiviert ist, wird unnötiger Stromverbrauch durch den ® Monitor reduziert, während der Monitor nicht bedient wird. Um diese Funktion nutzen zu können, muss der Monitor an einen VESA DPMS-konformen Computer angeschlossen sein. -
Seite 23: Fehlersuche
FEHLERSUCHE Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache: Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt , gehen Sie zu Punkt 2. 2. Wenn das Problem nicht behoben ist, suchen Sie die Ursache wie unten beschrieben. Sollten Sie ein Problem bemerken, das nicht in der Liste aufgeführt ist und Sie nicht anhand der Vorschläge beheben können, schalten Sie den Monitor aus, trennen Sie den Netzstecker vom Gerät und wenden Sie sich für weitere Hilfe an Ihren Fachhändler. -
Seite 24: Informationen Zum Recycling
Spezifikationen des Monitors. Das Audiokabel ist richtig angeschlossen. Seltsame Geräusche sind zu hören. INFORMATIONEN ZUM RECYCLING Für besseren Umweltschutz bitte schaffen Sie nicht Ihren Monitor ab. Besichtigen Sie bitte unsere Web site: www.iiyama.com/recycle für die Monitorwiederverwertung. FEHLERSUCHE PLE2208HDS-ge-M043C01.p65 2008/11/28, 14:41... -
Seite 25: Anhang
ANHANG TECHNISCHE DATEN : ProLite E2208HDS Vorbildlicher Name ProLite E2208HDS-B1 ProLite E2208HDS-B2 LCD- System a-Si TFT Active Matrix Fläche Größe / Segment Diagonal: 55cm / 22" Lochabstand 0,248mm H × 0,248mm V Helligkeit 300cd/m (Maximal) Kontrastrate 1000 : 1 (Typisch), ACR-Funktion vorhanden... -
Seite 26: Technische Daten : Prolite E2208Hdsv
TECHNISCHE DATEN : ProLite E2208HDSV LCD- System a-Si TFT Active Matrix Fläche Größe / Segment Diagonal: 55cm / 22" Lochabstand 0,248mm H × 0,248mm V Helligkeit 300cd/m (Maximal) Kontrastrate 1000 : 1 (Typisch), ACR-Funktion vorhanden Ansichtbereich Rechts / Links : Jeweils 85 Grad, Auf: 85 Grad, Ab: 75 Grad (Typisch) Reaktionszeit 2ms (Grau zum Grau) Anzeigefarben... -
Seite 27: Abmessungen
ABMESSUNGEN DIMENSIONS 516,5mm/20,3" 60,5mm/2,4" 478,3mm/18,8" 237,3mm/9,3" KONFORMES TIMING PC Signal Horizontale Vertikale Dot Clock Videomodus Frequenz Frequenz 31,469kHz 59,940Hz 25,175MHz 640 × 480 31,500MHz 37,500kHz 75,000Hz 40,000MHz 37,879kHz 60,317Hz SVGA 800 × 600 46,875kHz 75,000Hz 49,500MHz 48,363kHz 60,004Hz 65,000MHz 1024 × 768 60,023kHz 75,029Hz 78,750MHz...
