BEDIENUNGSANLEITUNG
DEUTSCH
Wir gratulieren Ihnen zu Ihrer
Entscheidung für den iiyama TFT-
Monitor und bedanken uns für das
Vertrauen, das Sie uns entgegenbringen.
Wir empfehlen, dass sie einige
Minute nehmen, um diesen Komplette
Handbuch sorgfältig zu lesen, bevor Sie
zum ersten Mal den iiyama TFT-Monitor
anbringen und einschalten.
Bitte bewahren Sie diese Anleitung zum
späteren Nachschlagen sorgfältig auf.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für iiyama Pro lite E2078HSD
Inhaltszusammenfassung für iiyama Pro lite E2078HSD

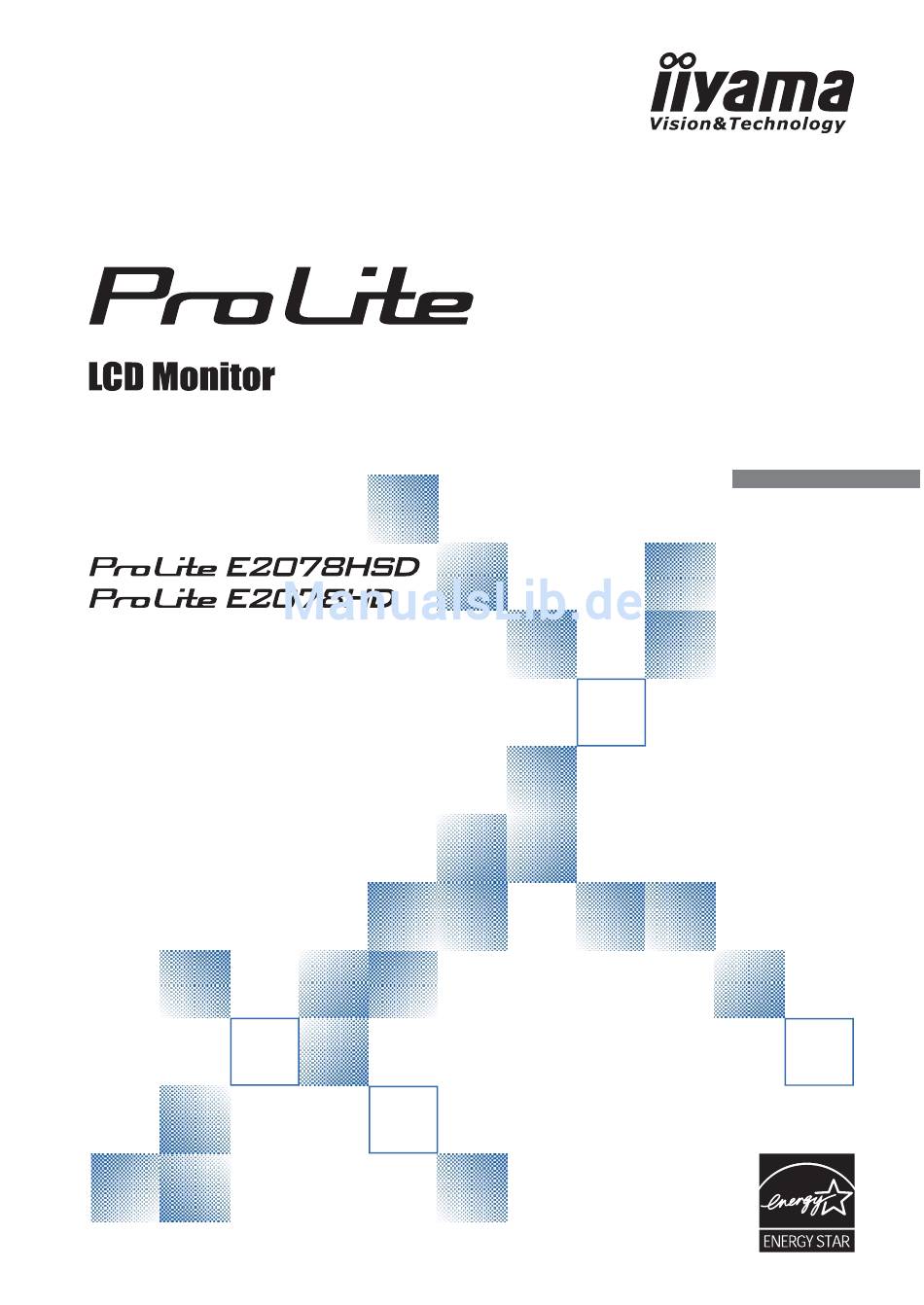

- Seite 1 Vertrauen, das Sie uns entgegenbringen. Wir empfehlen, dass sie einige Minute nehmen, um diesen Komplette Handbuch sorgfältig zu lesen, bevor Sie zum ersten Mal den iiyama TFT-Monitor anbringen und einschalten. Bitte bewahren Sie diese Anleitung zum späteren Nachschlagen sorgfältig auf.
-
Seite 2: Erklärung Der Ce-Konformität
IIYAMA CORPORATION: Breguetlaan 8, 1438BC Oude Meer The Netherlands Änderungsrechte vorbehalten. Alle verwendeten Handelsnamen und -marken sind Eigentum der jeweiligen Besitzer. Als ENERGY STAR ® ® - Partner hat iiyama sichergestellt, dass dieses Produkt den ENERGY STAR Bestimmungen für effi ziente Energienutzung entspricht. -
Seite 3: Inhaltsverzeichnis
TECHNISCHE DATEN : ProLite E2078HD .........22 ABMESSUNGEN.................23 KONFORMES TIMING ..............23 Wir empfehlen Ihnen, gebrauchte und nicht mehr benötigtes Equipment fachge- recht zu recyceln. Nützliche Informationen hierzu erhalten Sie bei Ihrem Fachhänd- ler, Ihrem iiyama Service-Center und im Internet unter: www.iiyama.com. -
Seite 5: Für Ihre Sicherheit
Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Sollte sich ein Gegenstand im Innern des Monitors befi nden, kann das zu einem Brand, Kurzschlüssen oder anderen Beschädigungen führen. - Seite 6 VORSICHT UMGEBUNGSBEDINGUNGEN Installieren Sie den Monitor nicht in Umgebungsbedingungen, wo es rapide Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann. Vermeiden Sie es ebenfalls, den Monitor so aufzustellen, dass er direkter Sonneneinstrahlung oder einer anderen Lichtquelle ausgesetzt wird. STELLEN SIE DEN MONITOR NICHT AUF EINE WACKLIGE UNTERLAGE Der Monitor könnte herunterfallen und jemanden verletzen.
-
Seite 7: Besondere Hinweise Zu Lcd-Monitoren
Gerät für einen längeren Zeitraum aus. Bitte wenden Sie sich an Ihren Fachhändler oder das iiyama Service-Mitte i n D e u t s c h l a n d f ü r e i n e n E r s a t z d e r H i n t e r g r u n d b e l e u c h t u n g , w e n n d e r Bildschirm schwarz ist, flackert oder nicht leuchtet. -
Seite 8: Vor Der Bedienung Des Monitors
Aufnahmevorrichtung für Diebstahlsicherung PACKUNGSINHALT Ihr iiyama TFT-Monitor-Paket enthält das folgende Zubehör. Überprüfen Sie bitte den Lieferumfang des Pakets auf Vollständigkeit. Wenn eine Komponente fehlt oder beschädigt ist, setzen Sie sich bitte mit Ihrem zuständigen iiyama-Händler oder iiyama-Büro vor Ort in Verbindung. -
Seite 9: Installation Des Monitorfusses
INSTALLATION DES MONITORFUSSES Stellen Sie den Monitor auf eine stabile Fläche. Wenn der Monitor herunterfällt, kann ACHTUNG es zu Verletzungen oder Beschädigungen kommen. Setzen Sie den Monitor keinen starken Stößen aus. Er könnte dadurch beschädigt werden. Trennen Sie den Monitor von der Netzquelle ab bevor sie den Fuß de-/ installieren, um das Risiko von Stromschlag oder Beschädigung zu vermeiden. -
Seite 10: Funktionselemente Und Anschlüsse
FUNKTIONSELEMENTE UND ANSCHLÜSSE <Rückseite> <Frontseite> Ein/Aus-Schalter ( ) / Ein/Aus-Anzeig Blau: Normale Betrieb HINWEIS Orange: Energieverwaltung Menü / Auswahl-Taste (MENU) Heraufscrollen / Helligkeit -Taste ( Nach unten scrollen / ECO Mode -Taste ( Beenden -Taste (EXIT) Auto-Taste (AUTO) Lautsprecher* Schlüsselloch für Sicherheitsschloss HINWEIS Sie können ein Sicherheitsschloss und -kabel anbringen, um zu verhindern, dass der Monitor ohne Erlaubnis entfernt wird. -
Seite 11: Monitor Anschliessen
Ort oder eine regionale iiyama-Vertretung. Wenn Sie den Monitor an einen Macintosh-Computer anschließen möchten, wenden Sie sich bitte an Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung, um einen geeigneten Adapter zu erhalten. Ziehen Sie die Schrauben an beiden Enden des Signalkabels fest. -
Seite 12: Computer-Einstellung
COMPUTER-EINSTELLUNG Signaltiming Siehe Seite 23, wenn Sie das gewünschte Signaltiming einstellen möchten: KONFORMES TIMING. ANSICHTWINKEL EINSTELLEN Für eine optimale Ansicht sollten Sie immer auf die gesamte Fläche des Monitors schauen. Halten Sie den Ständer so fest, dass er nicht umkippt, wenn Sie den Winkel des Monitors anpassen. -
Seite 13: Monitor Bedienen
MONITOR BEDIENEN Um das bestmögliche Bild zu bieten, besitzt der iiyama-LCD-Monitor die Voreinstellung KONFORMES TIMING, die auf Seite 23 erläutert wird. Sie können das Bild auch auf folgende Weise einstellen. Für weitere Informationen siehe BILDSCHIRM EINSTELLEN auf Seite 15. D r ü c k e n S i e a u f d i e Ta s t e E N T E R , u m d a s B i l d s c h i r m - M e n ü ( O S D ) a u f z u r u f e n . -
Seite 14: Menüinhalt Einstellen
MENÜINHALT EINSTELLEN Auto Setup Nur für analogen Eingang Auto Adjust Einstellungselement Problem / Option Zu drückende Taste Auto Setup * Direct H. / V. Position, Pixeluhr und Phase automatisch anpassen. Auto Adjust * Um beste Ergebnisse zu erzielen, verwenden Sie Auto Setup für die Einstellung. Siehe hierzu BILDSCHIRM EINSTELLEN auf Seite 15. - Seite 15 Geometrie Nur für analogen Eingang Geometry Einstellungselement Problem / Option Zu drückende Taste Zu weit links H. Position H. Position Zu weit rechts Zu weit unten V. Position Zu weit oben V. Position Zu eng Pixeluhr Pixel Clock Zu weit Zur Korrektur von fl...
- Seite 16 Sprache Language Einstellungselement Problem / Option Zu drückende Taste Español Spanisch English Englisch Français Französisch Holländisch Nederlands Sprache Japanisch Deutsch Deutsch Language Italiano Italienisch Vereinfachtes Chinesisch Polski Polnisch Russisch Abruf Recall Einstellungselement Problem / Option Zu drückende Taste Einstellungen ab Werk werden wiederhergestellt. Alle Einstellungen Recall All Nein...
- Seite 17 Typisches Kontrast verhältniss. Voll Ganzfl ächige Darstellung. Full Anzeigemodus Format Display Mode Max. Vergrößerung unter Beibehaltung des original Aspect Seitenverhältnisses. Iiyama Logo wird beim Einschalten angezeigt. Start logo Opening Logo Iiyama Logo wird beim Einschalten nicht angezeigt. MONITOR BEDIENEN 13...
- Seite 18 Eingabeauswahl Input Select Einstellungselement Problem / Option Zu drückende Taste D-sub Wählen Sie Analog-Eingang. Eingabeauswahl Direct Input Select Wählen Sie Digital (DVI) -Eingang. Wenn nur einer der Signaleingänge mit der Signalquelle verbunden ist, wird dieser HINWEIS verbundene Eingang automatisch ausgewählt. Die Funktion zur Eingangsauswahl steht nicht zur Verfügung, wenn es über den ausgewählten Anschluss keinen Signaleingang gibt oder wenn der Energieverwaltungsmodus aktiviert ist.
-
Seite 19: Bildschirmeinstellungen
Bild nicht in den Anzeigebereich passt, nachdem Sie Auto Setup durchgeführt haben, ist eine manuelle Justierung erforderlich. Beide Einstellungen sollten mit Hilfe des standardmäßigen Bildschirmmusters (Test.bmp) vorgenommen werden, das Sie auf der Webseite von IIYAMA (http:// www.iiyama.com) erhalten können. - Seite 20 Drücken Sie auf die Auto-Taste. (Auto Setup) Stellen Sie das Bild manuell ein, indem Sie folgendermaßen vorgehen, wenn es auf dem Bildschirm zu Flimmern oder Unschärfe kommt oder das Bild nicht in den Anzeigebereich passt, nachdem das Auto Setup durchgeführt wurde. Stellen Sie die V.Position ein, so dass der obere und untere Rand des Bildes in den Anzeigebereich passt.
- Seite 21 Stellen Sie Fokus ein, um Rauschen von horizontalen Wellen, Flimmern oder Unschärfe im Zebramuster zu korrigieren. Falls es in einem Bereich des Bildschirms weiterhin zu starkem Flimmern oder zu HINWEIS starker Unschärfe kommt, wiederholen Sie die Schritte , da Takt in diesem Fall evtl.
-
Seite 22: Energieverwaltung
ENERGIEVERWALTUNG Die Funktion zur Energieverwaltung in diesem Produkt entspricht den Anforderungen für ENERGY ® STAR und VESA DPMS. Wenn die Funktion aktiviert ist, wird unnötiger Stromverbrauch durch den Monitor reduziert, während der Monitor nicht bedient wird. Um diese Funktion nutzen zu können, muss der Monitor an einen VESA DPMS-konformen Computer angeschlossen sein. -
Seite 23: Fehlersuche
FEHLERSUCHE Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache: 1. Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt , gehen Sie zu Punkt 2. 2. -
Seite 24: Informationen Zum Recycling
Das Audiokabel ist richtig angeschlossen. Seltsame Geräusche sind zu hören. INFORMATIONEN ZUM RECYCLING Für besseren Umweltschutz bitte schaffen Sie nicht Ihren Monitor ab. Besichtigen Sie bitte unsere Web site: www.iiyama.com/recycle für die Monitorwiederverwertung. 20 FEHLERSUCHE / INFORMATIONEN ZUM RECYCLING... -
Seite 25: Anhang
ANHANG Irrtum und Änderungen in Design und Spezifi kationen vorbehalten. TECHNISCHE DATEN : ProLite E2078HSD Grösse-Kategorie 20" Panel-technologie TN LCD- Fläche Grösse Diagonal: 20" (51cm) Lochabstand 0,277mm H × 0,277mm V Helligkeit 250cd/m (Typisch) Kontrastrate 1000 : 1 (Typisch), Erw. Kontrast-Funktion vorhanden Ansichtbereich Rechts / Links : Jeweils 85 Grad, Auf / Ab : 80 Grad (Typisch) Reaktionszeit... -
Seite 26: Technische Daten : Prolite E2078Hd
TECHNISCHE DATEN : ProLite E2078HD Grösse-Kategorie 20" LCD- Panel-technologie TN Fläche Grösse Diagonal: 20" (51cm) Lochabstand 0,277mm H × 0,277mm V Helligkeit 250cd/m (Typisch) Kontrastrate 1000 : 1 (Typisch), Erw. Kontrast-Funktion vorhanden Ansichtbereich Rechts / Links : Jeweils 85 Grad, Auf / Ab : 80 Grad (Typisch) Reaktionszeit 5ms (Typisch) Anzeigefarben... -
Seite 27: Abmessungen
ABMESSUNGEN 482,0mm/19,0” 54,5mm/2,2” 445,0mm/17,5” 221,0mm/8,7” KONFORMES TIMING Horizontale Vertikale Dot Clock Videomodus Frequenz Frequenz 31,469kHz 59,940Hz 25,175MHz 640 × 480 37,500kHz 75,000Hz 31,500MHz 37,879kHz 60,317Hz 40,000MHz SVGA 800 × 600 46,875kHz 75,000Hz 49,500MHz 48,363kHz 60,004Hz 65,000MHz VESA 1024 × 768 60,023kHz 75,029Hz 78,750MHz...
