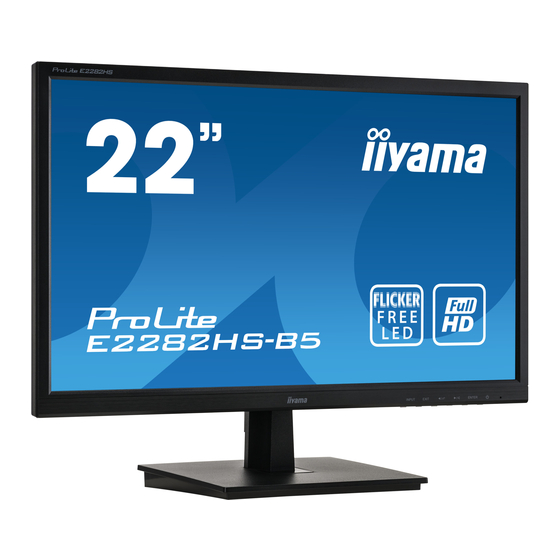

iiyama ProLite E2282HS Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. iiyama Anleitungen
  4. Monitore
  5. ProLite E2282HS
  6. Bedienungsanleitung

iiyama ProLite E2282HS Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für ProLite E2282HS:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

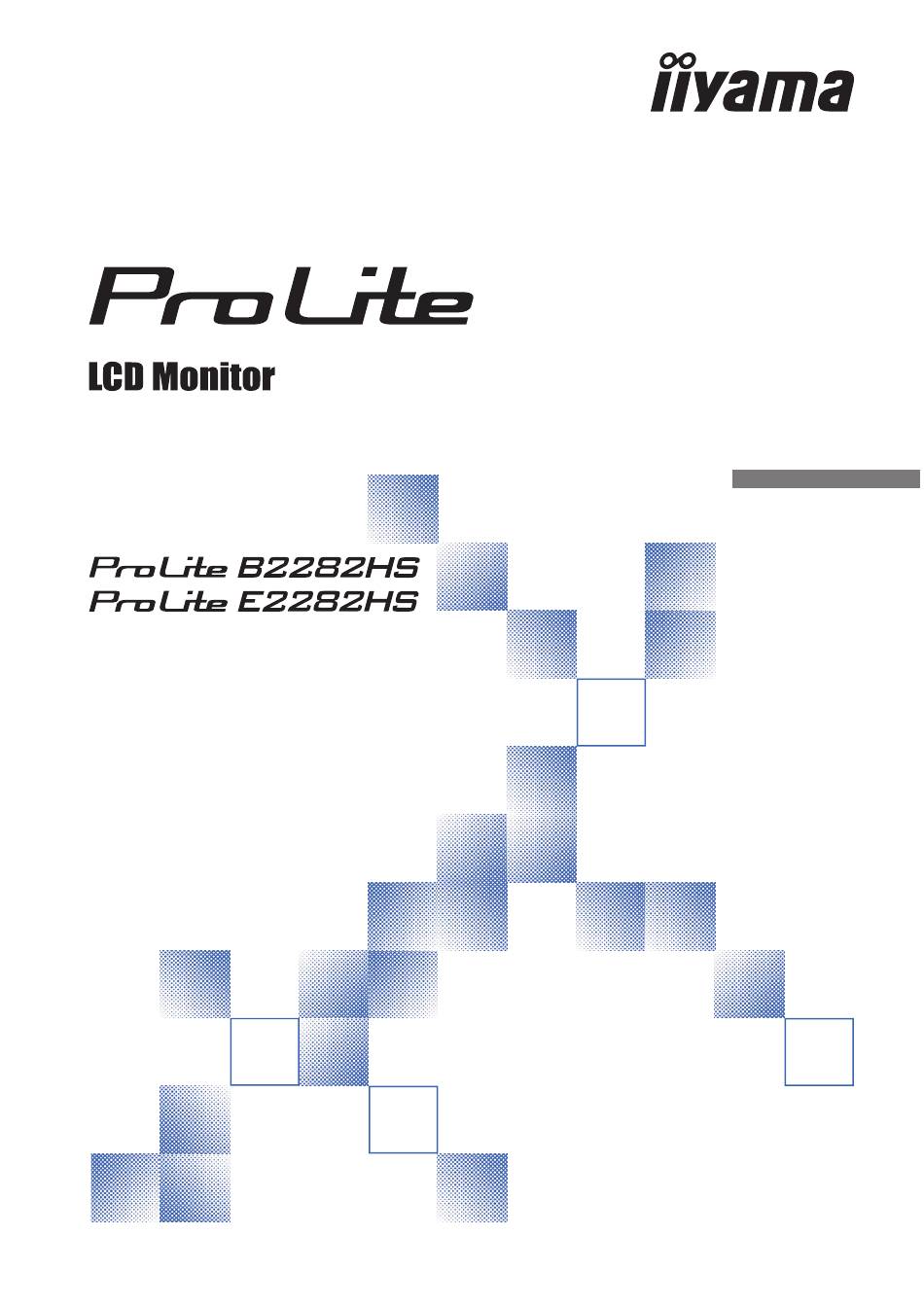

BEDIENUNGSANLEITUNG
DEUTSCH
Wir gratulieren Ihnen zu Ihrer
Entscheidung für den iiyama TFT-
Monitor und bedanken uns für das
Vertrauen, das Sie uns entgegenbringen.
Wir empfehlen, dass sie einige
Minute nehmen, um diesen Komplette
Handbuch sorgfältig zu lesen, bevor Sie
zum ersten Mal den iiyama TFT-Monitor
anbringen und einschalten.
Bitte bewahren Sie diese Anleitung zum
späteren Nachschlagen sorgfältig auf.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für iiyama ProLite E2282HS

Inhaltszusammenfassung für iiyama ProLite E2282HS

  • Seite 1 Vertrauen, das Sie uns entgegenbringen. Wir empfehlen, dass sie einige Minute nehmen, um diesen Komplette Handbuch sorgfältig zu lesen, bevor Sie zum ersten Mal den iiyama TFT-Monitor anbringen und einschalten. Bitte bewahren Sie diese Anleitung zum späteren Nachschlagen sorgfältig auf.

  • Seite 2: Erklärung Der Ce-Konformität

    Gebäude. Alle Einsatzorte sind dadurch gekennzeichnet, dass sie direkt an die öffentliche Niederspannungs- Stromversorgung angeschlossen sind. IIYAMA CORPORATION: Wijkermeerstraat 8, 2131 HA Hoofddorp, The Netherlands Modell Nr. : PL2283H  Änderungsrechte vorbehalten.  Alle verwendeten Handelsnamen und -marken sind Eigentum der jeweiligen Besitzer.

  • Seite 3: Inhaltsverzeichnis

    INSTALLATION DES MONITORFUSSES : ProLite B2282HS ..7 INSTALLATION DES MONITORFUSSES : ProLite E2282HS ..8 FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite B2282HS..9 FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite E2282HS .. 10 MONITOR ANSCHLIESSEN : ProLite B2282HS ......11 MONITOR ANSCHLIESSEN : ProLite E2282HS ......12 COMPUTER-EINSTELLUNG ............13...

  • Seite 4: Für Ihre Sicherheit

    Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Sollte sich ein Gegenstand im Innern des Monitors befi nden, kann das zu einem Brand, Kurzschlüssen oder anderen Beschädigungen führen.

  • Seite 5: Umgebungsbedingungen

    VORSICHT UMGEBUNGSBEDINGUNGEN Installieren Sie den Monitor nicht in Umgebungsbedingungen, wo es rapide Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann. Vermeiden Sie es ebenfalls, den Monitor so aufzustellen, dass er direkter Sonneneinstrahlung oder einer anderen Lichtquelle ausgesetzt wird. STELLEN SIE DEN MONITOR NICHT AUF EINE WACKLIGE UNTERLAGE Der Monitor könnte herunterfallen und jemanden verletzen.

  • Seite 6: Besondere Hinweise Zu Lcd-Monitoren

    BESONDERE HINWEISE ZU LCD-MONITOREN Die folgenden Symptome stellen keine Störung dar, sondern sind normal: HINWEIS  Wenn Sie das erste Mal Ihren LCD-Monitor anschalten, kann es bedingt durch Ihren Computer eintreten, dass das wiedergegebene Bild nicht in richtiger Grösse auf dem Monitor dargestellt wird.

  • Seite 7: Vor Der Bedienung Des Monitors

     Aufnahmevorrichtung für Diebstahlsicherung PACKUNGSINHALT Ihr iiyama TFT-Monitor-Paket enthält das folgende Zubehör. Überprüfen Sie bitte den Lieferumfang des Pakets auf Vollständigkeit. Wenn eine Komponente fehlt oder beschädigt ist, setzen Sie sich bitte mit Ihrem zuständigen iiyama-Händler oder iiyama-Büro vor Ort in Verbindung.

  • Seite 8: Installation

    INSTALLATION ACHTUNG  Bevor sie den Monitor an die Wand, Decke oder Desktop-Arm installieren, stellen Sie sicher das die Traglast der Wand ausreichend ist. < WAND- DECKENMONTAGE > ACHTUNG  Falls sie den Monitor an einer Wand- oder Deckenhalterung betreiben möchten, benutzen sie zur Anbringung dieser M4 Schrauben (4 Stück) mit eine max.

  • Seite 9: Mit Ständer

     Stellen sie den LCD-Bildschirm vor der panel-drehung auf die maximale Höhe ein. HINWEIS  Wenn Sie versuchen, das Panel gewaltsam zu drehen, ohne die Ständerhöhe anzupassen, kann die Panel oder der Ständer beschädigt werden. ● ProLite E2282HS Das LCD ist für einen Betreib im Quer-Format ausgelegt. Verfügbar Nicht verfügbar...

  • Seite 10: Installation Des Monitorfusses : Prolite B2282Hs

    INSTALLATION DES MONITORFUSSES : ProLite B2282HS  Stellen Sie den Monitor auf eine stabile Fläche. Wenn der Monitor herunterfällt, ACHTUNG kann es zu Verletzungen oder Beschädigungen kommen.  Setzen Sie den Monitor keinen starken Stößen aus. Er könnte dadurch beschädigt werden.

  • Seite 11: Installation Des Monitorfusses : Prolite E2282Hs

    INSTALLATION DES MONITORFUSSES : ProLite E2282HS  Stellen Sie den Monitor auf eine stabile Fläche. Wenn der Monitor herunterfällt, ACHTUNG kann es zu Verletzungen oder Beschädigungen kommen.  Setzen Sie den Monitor keinen starken Stößen aus. Er könnte dadurch beschädigt werden.

  • Seite 12: Funktionselemente Und Anschlüsse : Prolite B2282Hs

    FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite B2282HS <Frontseite> <Rückseite> Ein/Aus-Anzeig HINWEIS Blau: Normale Betrieb Orange: Energieverwaltung Ein/Aus-Schalter ( Menü / Auswahl-Taste (ENTER) Heraufscrollen / Helligkeit -Taste ( Nach unten scrollen / ECO Mode -Taste ( Beenden -Taste (EXIT) Eingabequelle-Taste (INPUT) Lautsprecher VGA Anschluss (D-SUB) DVI-D Anschluss (DVI-D) HDMI Anschluss (HDMI)

  • Seite 13: Funktionselemente Und Anschlüsse : Prolite E2282Hs

    FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite E2282HS <Rückseite> <Frontseite> Ein/Aus-Anzeig Blau: Normale Betrieb HINWEIS Orange: Energieverwaltung Ein/Aus-Schalter ( Menü / Auswahl-Taste (ENTER) Heraufscrollen / Helligkeit -Taste ( Nach unten scrollen / ECO Mode -Taste ( Beenden -Taste (EXIT) Eingabequelle-Taste (INPUT) Lautsprecher...

  • Seite 14: Monitor Anschliessen : Prolite B2282Hs

    * Das VGAkabel ist nicht im Lieferumfang enthalten. Wenn ein Qualitätiv niedriges VGAkabel verwenden wird, kann dieses elektromagnetischen Störungen verursachen. Bitte kontaktieren Sie das iiyama Support Center in Ihrem Land, wenn Sie den Monitor über den VGA-Eingang anschließen wollen. [ Sammeln Sie Kabel ] Führen sie die kabel durch die kabel aussparung,...

  • Seite 15: Monitor Anschliessen : Prolite E2282Hs

    * Das VGAkabel ist nicht im Lieferumfang enthalten. Wenn ein Qualitätiv niedriges VGAkabel verwenden wird, kann dieses elektromagnetischen Störungen verursachen. Bitte kontaktieren Sie das iiyama Support Center in Ihrem Land, wenn Sie den Monitor über den VGA-Eingang anschließen wollen. 12 VOR DER BEDIENUNG DES MONITORS...

  • Seite 16: Computer-Einstellung

     Signaltiming Siehe Seite 31, wenn Sie das gewünschte Signaltiming einstellen möchten: KONFORMES TIMING. ANSICHTWINKEL EINSTELLEN : ProLite E2282HS  Für eine optimale Ansicht sollten Sie immer auf die gesamte Fläche des Monitors schauen.  Halten Sie den Ständer so fest, dass er nicht umkippt, wenn Sie den Winkel des Monitors anpassen.

  • Seite 17: Austrichtung Der Höhe Und Des Betrachtungswinkels : Prolite B2282Hs

    AUSTRICHTUNG DER HÖHE UND DES BETRACHTUNGSWINKELS : ProLite B2282HS  Für ein optimales Arbeiten sollten sie direkt von vorne auf den Schirm blicken. Richten sie den Winkel und Höhe des Monitors wunschgemäß aus. 130mm  Halten Sie beim Ändern des Neigungswinkels und Höhe das Panel mit einer Hand fest, um ein Umkippen des LCD-Monitors zu verhindern.

  • Seite 18: Monitor Bedienen

    MONITOR BEDIENEN Um das bestmögliche Bild zu bieten, besitzt der iiyama-LCD-Monitor die Voreinstellung KONFORMES TIMING, die auf Seite 31 erläutert wird. Sie können das Bild auch auf folgende Weise einstellen. Für weitere Informationen siehe BILDSCHIRM EINSTELLEN auf Seite 22. D r ü c k e n S i e a u f d i e Ta s t e E N T E R , u m d a s B i l d s c h i r m - M e n ü ( O S D ) a u f z u r u f e n .

  • Seite 19: Menüinhalt Einstellen

    MENÜINHALT EINSTELLEN Auto Setup Nur für analogen Eingang Auto Adjust Einstellungselement Problem / Option Zu drückende Taste H. / V. Position, Pixeluhr und Phase automatisch Auto Setup * Auto Adjust anpassen. * Um beste Ergebnisse zu erzielen, verwenden Sie Auto Setup für die Einstellung. Siehe hierzu BILDSCHIRM EINSTELLEN auf Seite 22.
  • Seite 20 Geometrie Nur für analogen Eingang Geometry Einstellungselement Problem / Option Zu drückende Taste Zu weit links H. Position H. Position Zu weit rechts Zu weit unten V. Position Zu weit oben V. Position Zu eng Pixeluhr Pixel Clock Zu weit Zur Korrektur von fl...
  • Seite 21 Sprache Language Einstellungselement Problem / Option Zu drückende Taste Holländisch English Englisch Nederlands Japanisch Français Französisch Sprache Vereinfachtes Chinesisch Deutsch Deutsch Language Russisch Italiano Italienisch Polski Polnisch Ĉesky Techechisch Español Spanisch Abruf Recall Einstellungselement Problem / Option Zu drückende Taste Einstellungen ab Werk werden wiederhergestellt.
  • Seite 22 Antnortzeit. Iiyama Logo wird beim Einschalten angezeigt. Start logo Opening Logo Iiyama Logo wird beim Einschalten nicht angezeigt. Off * Erw. Kontrast und Overdrive sind nicht einstellbar wenn der i-Style Color Funktion aktiv bzw. gesetzt ist. MONITOR BEDIENEN 19...

  • Seite 23: Eingabeauswahl

    Eingabeauswahl Input Select Einstellungselement Problem / Option Zu drückende Taste D-sub Wählen Sie Analog-Eingang. Wählen Sie Digital (DVI) -Eingang. AUTO* Eingabeauswahl HDMI Wählen Sie Digital (HDMI) -Eingang. Input Select D-sub Wählen Sie Analog-Eingang. Wählen Sie Digital (DVI) -Eingang. Manual* HDMI Wählen Sie Digital (HDMI) -Eingang.
  • Seite 24 Sie können Menüelemente überspringen und den Bildschirm für die Optioneneinstellung auf folgende Weise direkt anzeigen.  ECO Modus : Drücken Sie auf die -Taste, wenn das Menü nicht angezeigt wird. Ein : Helligkeit der Beleuchtung ist reduziert. Aus : Normal ...

  • Seite 25: Bildschirmeinstellungen

    Justierung erforderlich. Beide Einstellungen sollten mit Hilfe des standardmäßigen Bildschirmmusters (Test.bmp) vorgenommen werden, das Sie auf der Webseite von IIYAMA (http://www.iiyama.com) erhalten können. Stellen Sie das Bild auf folgende Weise ein, um das gewünschte Ergebnis zu erhalten.
  • Seite 26 Drücken Sie auf die INPUT-Taste für 2-3 Sekunden sich betätigen und halten. (Auto Setup) Stellen Sie das Bild manuell ein, indem Sie folgendermaßen vorgehen, wenn es auf dem Bildschirm zu Flimmern oder Unschärfe kommt oder das Bild nicht in den Anzeigebereich passt, nachdem das Auto Setup durchgeführt wurde.
  • Seite 27 Stellen Sie Fokus ein, um Rauschen von horizontalen Wellen, Flimmern oder Unschärfe im Zebramuster zu korrigieren. HINWEIS  Falls es in einem Bereich des Bildschirms weiterhin zu starkem Flimmern oder zu starker Unschärfe kommt, wiederholen Sie die Schritte , da Takt in diesem Fall evtl.

  • Seite 28: Energieverwaltung

    ENERGIEVERWALTUNG Die Funktion zur Energieverwaltung in diesem Produkt entspricht den Anforderungen für VESA DPMS. Wenn die Funktion aktiviert ist, wird unnötiger Stromverbrauch durch den Monitor reduziert, während der Monitor nicht bedient wird. Um diese Funktion nutzen zu können, muss der Monitor an einen VESA DPMS-konformen Computer angeschlossen sein.

  • Seite 29: Fehlersuche

    FEHLERSUCHE Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache: 1. Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt , gehen Sie zu Punkt 2. 2.

  • Seite 30: Informationen Zum Recycling

     Das Audiokabel ist richtig angeschlossen. Geräusche sind zu hören. INFORMATIONEN ZUM RECYCLING Für besseren Umweltschutz bitte schaff en Sie nicht Ihren Monitor ab. Besichtigen Sie bitte unsere Web site: www.iiyama.com für die Monitorwiederverwertung. FEHLERSUCHE / INFORMATIONEN ZUM RECYCLING 27...

  • Seite 31: Anhang

    ANHANG Irrtum und Änderungen in Design und Spezifi kationen vorbehalten. TECHNISCHE DATEN : ProLite B2282HS Grösse-Kategorie 22" Panel-technologie Grösse Diagonal: 21,5" (54,7cm) Lochabstand 0,248mm H × 0,248mm V LCD- Helligkeit 250cd/m (Typisch) Fläche Kontrastrate 1000 : 1 (Typisch), Erw. Kontrast-Funktion vorhanden Ansichtbereich Rechts / Links : Jeweils 85 Grad, Auf / Ab : Jeweils 80 Grad (Typisch) Reaktionszeit...

  • Seite 32: Technische Daten : Prolite E2282Hs

    TECHNISCHE DATEN : ProLite E2282HS Grösse-Kategorie 22" Panel-technologie Grösse Diagonal: 21,5" (54,7cm) Lochabstand 0,248mm H × 0,248mm V LCD- Helligkeit 250cd/m (Typisch) Fläche Kontrastrate 1000 : 1 (Typisch), Erw. Kontrast-Funktion vorhanden Ansichtbereich Rechts / Links : Jeweils 85 Grad, Auf / Ab : Jeweils 80 Grad (Typisch)

  • Seite 33: Abmessungen : Prolite B2282Hs

    ABMESSUNGEN : ProLite B2282HS 505,0mm/19,9” 478,0mm/18,8” 56,5mm/2,2” 240,0mm/9,4” ) : Maximale Werte ABMESSUNGEN : ProLite E2282HS 505,0mm/19,9” 56,5mm/2,2” 478,0mm/18,8” 212,0mm/8,4” 30 ANHANG...

  • Seite 34: Konformes Timing

    KONFORMES TIMING Horizontale Vertikale Videomodus Dot Clock Frequenz Frequenz 640 × 480 31.469kHz 59.940Hz 25.175MHz 800 × 600 37.879kHz 60.317Hz 40.000MHz 1024 × 768 48.363kHz 60.004Hz 65.000MHz 1280 × 1024 63.981kHz 60.020Hz 108.000MHz 1440 × 900 55.935kHz 59.887Hz 106.500MHz 1600 × 1200 75.000kHz 60.000Hz 162.000MHz...
