Bedienungsanleitung

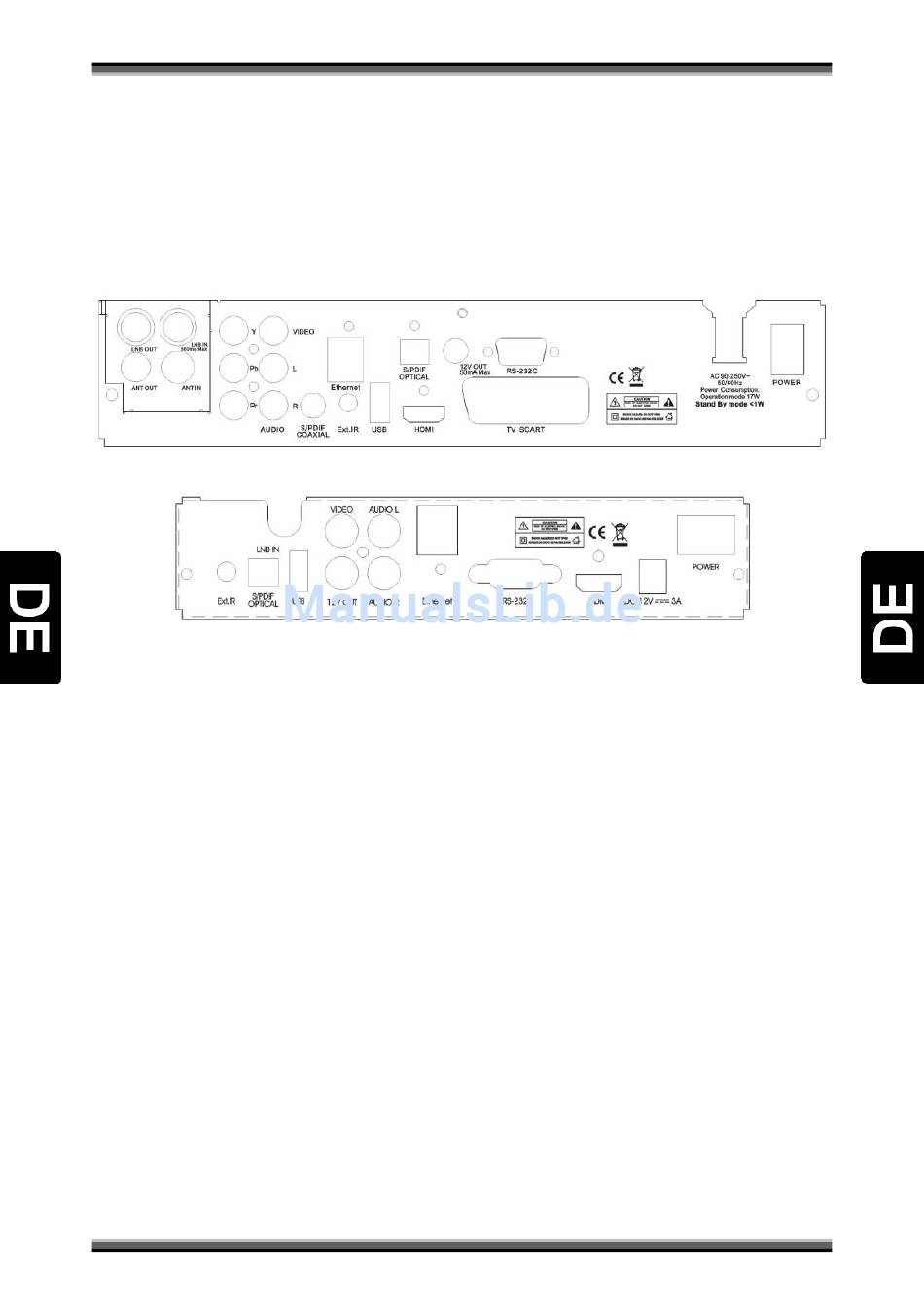

6. Receiver Rückseite
Beim Anschluss des Receivers, sollten Sie folgende Reihenfolge einhalten. Verbinden Sie den Receiver
erst mit dem Stromnetz, wenn Sie ihn ordnungsgemäß an alle anderen Geräte angeschlossen und
geprüft haben. Die Konfiguration der Anschlüsse hängt von dem Receiver-Modell ab.
A:
B,C:
LNB IN:
Eingangsbuchse des Koaxial-Kabels
500mA,
LNB OUT:
Ausgangsbuchse des Konvertersignals für einen zusätzlichen Receiver, (optional)
ANT IN:
Eingangsbuchse des Koaxial-Kabels von der terrestrischen Antenne, (optional)
ANT OUT:
Ausgangsbuchse des terrestrischen Antennen-Signals für einen zusätzlichen Receiver
(optional),
TV SCART:
Ermöglicht den Anschluss des TV-Gerätes mit einem SCART-Kabel, (optional)
VIDEO:
Ermöglicht den Anschluss des TV-Gerätes mit einem RCA-Chinch-CVBS-Kabel,
12V OUT:
Stromversorgungsquelle für zusätzliche Geräte - 12V DC/ 50mA max.,
AUDIO L/R:
Ermöglicht den Anschluss eines analogen Audio-Systems,
S/PDIF coaxial:
Ermöglicht den Anschluss eines digitalen Audio-Systems mit einem RCA-Chinch-Kabel,
(optional)
S/PDIF optisch:
Ermöglicht den Anschluss eines digitalen Audio-Systems mit einem Lichtwellenleiterkabel,
HDMI:
Ermöglicht den Anschluss eines TV-Gerätes mit einem HDMI-Kabel,
USB:
Ermöglicht den Anschluss eines externen USB-Laufwerkes oder Memorysticks,
RS 232C:
Ermöglicht den Anschluss eines PC's mit einem seriellen Kabel,
Ethernet:
Ermöglicht den Anschluss an ein Ethernet-Netz,
POWER:
Ein-/Ausschalter der Stromversorgung des Gerätes,
YPbPr:
Ermöglicht den Anschluss des TV-Gerätes mit einem 3xRCA-Kabel, (optional)
Ext.IR:
Ermöglicht den Anschluss eines zusätzlichen, äußeren Infrarotempfängers,
AC power cord:
Netzanschlussleitung (optional),
DC 12V:
Buchse zum Anschluss eines externen 12V DC Netzgerätes (optional).
vom Satellitenkonverter (LNB) - maximale Kapazität
7
