Inhaltsverzeichnis Sicherheitshinweise···························································· 3 1. Generelle Informationen························································ 5 1.1 Allgemeine Ausstattungsmerkmale···································· 5 1.2 Zubehör ··································································· 6 2.1 Vorderseite ································································ 7 2.2 Rückseite ·································································· 8 2.3 Fernbedienung···························································· 9 3. Anschluss mit weiteren Geräten ·············································· 11 3.1 Anschluss an TV ························································ 11 Bild 6. Anschluss an TV ···················································· 11 3.2 Antenne anschließen····················································... - Seite 4 7.4 Auto Standby ···························································· 29 8. Erweitert ········································································· 30 8.1 Spiele ····································································· 30 8.2 USB ······································································· 30 8.2.1 Basisbetrieb···························································· 30 9. Informationen über STB······················································· 36 10. Allgemeine Ausführung ······················································ 37 10.1 Audio ···································································· 37 10.2 Vergrößern ······························································ 37 10.3 Satellitenliste ··························································· 37 10.4 EPG······································································...
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Diese STB wurde entworfen und hergestellt, um die internationalen Standards zu erfüllen. Bitte lesen Sie die folgenden Sicherheitshinweise sorgfältig, bevor Sie diesen Receiver in Betrieb nehmen. Stromversorgung: Prüfen Sie bitte vor der Inbetriebnahme, dass das Gerät mit einer Netzspannung von 90~250V AC 50/60Hz betrieben wird. - Seite 6 kann zu Schäden am LNB führen. Standort: Schützen Sie das Gerät vor Gewitter, Regen oder direkter Sonneneistrahlung. Gehäuse: Bitte öffnen Sie nicht das Gehäuse des Gerätes, um das Risiko eines Stromschlages zu reduzieren. Wenden Sie sich an qualifiziertes Personal oder Ihren Fachhandel, um den Receiver reparieren zu lassen Warnung: Irrtümer und Druckfehler sind vorbehalten.
-
Seite 7: Generelle Informationen
1. Generelle Informationen 1.1 Allgemeine Ausstattungsmerkmale DVB-S/DVB-S2 Satellite Kompatible (MPEG-II/ MPEG-IV/ H.264) Empfang von SCPC & MCPC über Ku- und C-Band-Satelliten Universal-LNB, Single-LNB, Single S & C-Band-Breitband-LNB Empfindlicher Tuner mit Durchschleifbetrieb DiSEqC1.0/1.1/1.2/1.3 (USALS) Unicable tauglich Blindscan PAL/NTSC Konvertierung On-Screen Display (OSD) mit True full Color (32 bits) Speicherkapazität: 100 Satelliten, 4000 Transponder und 6100 Sender 8 Favoritengruppen und Kindersicherung Menü... -
Seite 8: Zubehör
1.2 Zubehör - Benutzerhandbuch - Fernbedienung - Batterien Bild 1. Zubehör... -
Seite 9: Produktübersicht

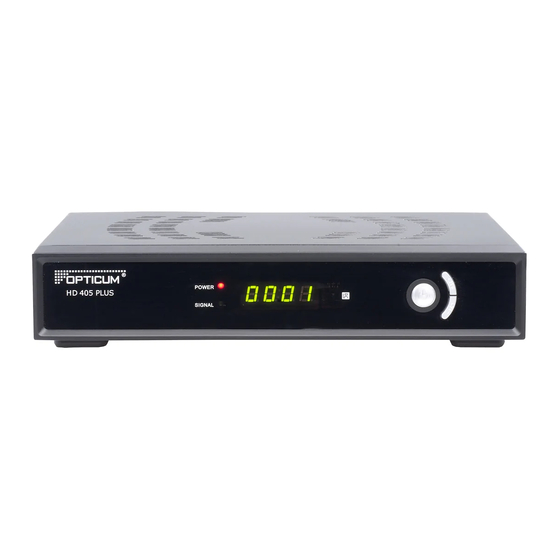

2. Produktübersicht 2.1 Vorderseite Bild 2. Vorderseite 1. Power LED Power-Anzeige 2. LED-Signal Signalanzeige 3. Display Anzeige der Senderinformation. Im Standby-Modus Anzeige der Uhrzeit IR Empfänger Empfangsteil der Signale der Fernbedienung 4. Power Taste Ein-/*Ausschalten und Standby-Modus 5, CH - Sender wechseln bei laufendem Programm... -
Seite 10: Rückseite
2.2 Rückseite Bild 4. Rückseite 1. LNB IN Satellitenantennenkabel anschließen 2. Loop Out Einen werteren Receiver anchließ 3. USB2.0 USB 2.0 Host-Buchse 4.RS-232 5. Coaxial Digitaler Audio-Ausgang 6. . HDMI Anschluss an TV über HDMI-Kabe 7. Kartenschacht Kartenschacht für eine Conax Smartcard Die Karten sind so in den Schacht einzuführen, dass die Seite mit dem Chip nach unten zeigt! 8. -
Seite 11: Fernbedienung
2.3 Fernbedienung Dieser Receiver kann vollständig über die Fernbedienung bedient werden. TV/R: Von TV zu RADIO wechseln 2. POWER: Von Betriebsmodus zu Standby-Modus wechseln 3. MUTE: Ton ein/aus 4. DISPLAY: HDMI-Modus einstellen 5. USB: USB Menü aufrufen 6. TIMER: Event-Timer einrichten 7. - Seite 12 24. I I : Pause/Zeitversetztes Fernsehen 25. ■: Stop 26.●: Aufnahme 27. I: Vorherig 28. I : Nächste 29. : Schnellrücklauf 30. : Schnellvorlauf F1,F2,F3 : Optionale Funktionen 32. Rot,Grün,Gelb,Blau : Funktionsbeschreibung auf Bildschirm...
-
Seite 13: Anschluss Mit Weiteren Geräten
3. Anschluss mit weiteren Geräten Die folgende Grafik zeigt Ihnen die Anschlüsse zwischen Receiver, TV, LNB und weiteren Geräten. Wenn Sie sich beim Anschließen nicht sicher sind, lesen Sie bitte dieses Kapitel zuerst, und die Anweisungen werden Ihnen dabei behilflich sein, das Gerät richtig anzuschließen.. -
Seite 14: Antenne Anschließen
3.2 Antenne anschließen Sie können eine befestigte LNB-Parabolantenne direkt an die LNB IN Eingang anschließen oder durch DiSEqC-Schalter mindestens zwei LNB-Parabolantennen anschließen. Bild 7. Anschluss an LNB-Satellitenschüssel... - Seite 15 Bild 8. Anschluss an LNB Satellitenschüssel...
-
Seite 16: Installation
4. Installation Wenn Sie den Receiver zum ersten Mal nach dem Kauf anschalten, müssen Sie ihn installieren. Hinweis: Das vorgegebene Kennwort ist 0000. Wenn Sie Ihr Kennwort vergessen haben, wenden Sie sich an Ihren Fachhändler. 4.1 Anschalten 1. Verbinden Sie das Netzkabel des Produktes mit einer Steckdose. 2. -
Seite 17: Antenneneinstellungen Für Satellit
Spannung zu wählen. 5. 22kHz: Drücken Sie die VOL +/VOL- Taste, um ON, OFF oder Auto auszuwählen. 6. DiSEqC 1.0: DiSEqC 1.0: Drücken Sie die VOL+/VOL- Taste, um den erforderlichen DiSEqC1.0 Eingang zu wählen. 7. DiSEqC 1.1: Drücken Sie die VOL+/VOL- Taste, um den erforderlichen DiSEqC1.1 Eingang zu wählen. -
Seite 18: Antenneneinstellungen Für Transponder
Satellitenliste hinzugefügt. Verschieben Hier können Sie den Satelliten auswählen, den Sie von der Satellitenliste nehmen wollen, indem Sie die CH+/CH- Tasten verwenden und anschließend OK drücken. Sie werden gefragt, wohin Sie den Satelliten verschieben wollen. Geben Sie dann die Nummer des Zielortes ein und drücken Sie OK. Dann können Sie den Satelliten an eine andere Position verschieben. -
Seite 19: Sender Über Satelliten Suchen
Auswählen Drücken Sie in diesem Menü die CH+/CH- Taste, um den Transponder, den Sie verwenden wollen, auszuwählen, und drücken Sie dann OK, um die Einstellung zu bestätigen. Hinzufügen Hier können neue Transponderfrequenzen eingeben, Polarisation wählen (Ver, Hor), eine neue Symbolrate eingeben und FEC auswählen (1/2, 2/3, 3/4, 6/5, 7/8, Auto). - Seite 20 A: Satellitensuche 1. Wählen Sie Satellit und drücken Sie die OK Taste, um zur Satellitenliste zu gelangen. Markieren Sie danach den Satelliten, den Sie suchen wollen. 2. Stellen Sie die Antenneneinstellungen des Satelliten fertig. 3. Markieren Sie die Suchlauf Starten und wählen Sie Satellit. Dann drücken Sie OK zur Bestätigung.
-
Seite 21: Antenneneinstellungen Für Motor
drücken Sie OK zur Bestätigung. 4. Wählen Sie die Transponder in der TP- Liste und drücken Sie OK, um sie zu markieren. 5. Wenn Sie Exit drücken, werden die Sender über die ausgewählten Transponder gesucht. 4.2.4 Antenneneinstellungen für Motor Menu-> INSTALLATION ->Antenneneinstellung->Motor Motormodus: Wählen DiSEqC... -
Seite 22: Maximale Östliche Ausrichtung Einstellen
Zur Position gehen Drücken Sie OK, um die Satellitenschüssel zu der eingestellten Position zu bewegen. Zur Startposition gehen Drücken Sie OK, um die Satellitenschüssel auf die Grundeinstellung 0° auszurichten. Maximale westliche Ausrichtung einstellen Sie können eine maximale westliche Motorausrichtung einstellen, um einen Antennenschaden zu vermeiden. -
Seite 23: Usals Einstellung
1. Menu->INSTALLATION -> Werkseinstellung 2. Eingabe des Kennworts. 3. Wählen Sie die gewünschte Option und drücken Sie OK, um sie auszuführen. 1) Alles: Sämtliche Dateien und Einstellungen werden gelöscht. Hinweis: Wenn Sie JA wählen, werden sämtliche Daten und Einstellungen gelöscht. Nach kurzer Zeit erscheint die OSD-Sprachauswahl, wo Sie die gewünschte Sprache auswählen können. -
Seite 24: Senderverwaltung
5. Senderverwaltung Hinweis : Die Hilfe Funktion bietet Informationen zu den verschiedenen Satelliten, von denen Sie einen über die SAT Taste wählen können. Bestätigen Sie die Auswahl mit OK und alle Sender von diesem Satelliten werden angezeigt. 5.1 Sender bearbeiten Menu->Programme verwalten ->... - Seite 25 Sie verschieben wollen, zu markieren. Dann drücken Sie die ROTE Taste, um jeden einzelnen Sender zu bestätigen. 3) Drücken Sie die Taste CH+/CH- oder VOL+/ VOL-, um die Sender zum gewünschten Platz in der Senderliste zu verschieben und drücken Sie OK zur Bestätigung.
-
Seite 26: Favoriten Bearbeiten
2) Wählen Sie den Sender, den Sie austauschen wollen. 3) Drücken Sie OK zur Bestätigung. 4) Geben Sie den gewünschten Ort des Senders ein und drücken Sie OK. 5.2 Favoriten bearbeiten Menu-> Programme verwalten -> Favoriten In der Favoritenliste können Sie Sender hinzufügen oder löschen. -
Seite 27: Einstellungen
6. Einstellungen 6.1 Systemeinstellungen Menu->Einstellungen->Systemeinstellungen Hinweis : Sie können mit der Taste VOL+/VOL- alle Einstellungen hier bestimmen. 1. Menüsprache: Stellen Sie die Menüsprache ein. 2. Audio1: Stellen Sie die gewünschte Audiosprache ein. 3. Audio2: Stellen Sie die Zweitsprache ein. 4. Digitalaudio: Wenn ein Sender gleichzeitig über die Audiosprachen AC3 und PCM verfügt, wird bei RAW die Audiosprache AC3... -
Seite 28: Osd Einstellungen
Senderliste. 7. Letztgesehene Liste: Mit der Taste Recall können Sie die Liste der zuletzt gesehenen Sender aufrufen. Wenn Sie ON einstellen und die Taste Recall auf der Fernbedienung drücken, wird die Recall Liste eingeblendet. Wenn Sie OFF einstellen und die Taste Recall auf der Fernbedienung drücken, erscheint der zuletzt gesehene Sender. -
Seite 29: Kindersicherung
zwischen 4: 3 und 16:9 oder drücken Sie die auf der Fernbedienung die Taste MODE. 6.3 Kindersicherung Menu->Einstellungen->Kindersicherung Durch die Kindersicherung kann das Fernsehprogramm eingegrenzt oder das vorherige Kennwort geändert werden. Es ist auch möglich die Änderungen mit Installation sperren, Bearbeitung der Sender sperren und System sperren zu sichern. -
Seite 30: Zeit
7. Zeit 7.1 Zeiteinstellungen Menu-> Zeiteinstellungen ->Zeiteinstellungen Im Menü Zeiteinstellungen können Zeitmodus, Zeitzone und Sommerzeit festgelegt werden. 1. Zeitmodus Sie können den Zeitmodus mit der Taste VOL+/VOL- automatisch oder manuell setzen. Wenn der Zeitmodus auf manuell gesetzt ist, können Sie die Uhrzeit und das aktuelle Datum ändern. -
Seite 31: Ausschalttimer
die Taste TIMER. 2. Drücken Sie die Rote Taste, um den Timer einzustellen, und OK um den eingestellten Timer zu speichern. Sender Wählen Sie den Sender in der Senderliste. Datum Geben Sie das Datum für den Timer ein. Beginn/Ende Stellen Sie Beginn und Ende für den Timer ein. Wiederholen ... -
Seite 32: Auto Standby
7.4 Auto Standby Mit der Auto Standby können Sie die Zeitanzeige auf der Vorderseite des Receivers einstellen, wenn das Gerät im Standby-Modus ist. 1. Menu-> Zeiteinstellungen -> Automatische Standby Einstellung 2. Drücken Sie die Taste VOL+/VOL-, um diese Option zu wählen. Wenn die Standby-Zeit angestellt ist, wird die Uhrzeit auf der Vorderseite im Standby-Modus angezeigt. -
Seite 33: Erweitert
8. Erweitert 8.1 Spiele Menu->Erweitert-> Spiele Spiele Im Menüpunkt werden 8 unterhaltsame Spiele angeboten. 8.2 USB Menu-> Erweitert -> USB oder drücken Sie direkt die USB Taste. Mit dem kann man viele verschiedene Medienordner wiedergeben, Programme aufnehmen, erneut wiedergeben und mit USB HDD oder USB Stick viele weitere Funktionen ausführen. -
Seite 34: Neuen Ordner Erstellen
Drücken Sie die ROTE Taste und wählen Sie Verschieben nach. Wählen Sie einen Zielort. Drücken Sie OK, um den gewünschten Ordner an den Zielort zu verschieben. Dateien kopieren Markieren Sie die Datei oder den Ordner. Drücken Sie die ROTE Taste und wählen Sie Kopieren. Wählen Sie eine andere Partition. -
Seite 35: Einstellung
hochzuladen. Auf FTP hochladen Wählen Sie die Datei oder den Ordner. Drücken Sie die GELBE Taste und wählen Sie die Funktion Auf FTP hochladen. Drücken Sie OK, um die gewünschte Datei oder den Ordner auf FTP hochzuladen. 8.2.2 Einstellung Drücken Sie die GRÜNE Taste 1. -
Seite 36: Größe Des Zeitverschiebungspuffers (Mb)
Aufnahme Typ Stellen Sie die Aufnahme auf TS oder PS. Aufnahmelänge Stellen Sie die Aufnahmelänge auf die Standardeinstellung aus, 30, 60, 90, 120 Minuten oder geben Sie die Länge direkt ein. Automatische Timeshift Stellen Sie Start für eine automatische Zeitverschiebung ein. Größe des Zeitverschiebungspuffers (MB) Stellen Sie die Größe des Zeitverschiebungspuffers auf aus, 100, 200, 400, 800, 1600, 3200, 6400 MB. - Seite 37 OK: Gewählte Datei wiedergeben. CH+/CH-: Gewählte Datei ändern. : Datei wiedergeben. ■: Wiedergabe der Datei beenden. I: Wiedergabe der vorigen Datei. I: Wiedergabe der nächsten Datei. : Schnellvorlauf. : Schnellrücklauf. PAUSE/||: Anhalten. VOL+/VOL-: Lautstärke ändern. EXIT: Wiedergabe der Datei beenden und zur Dateiliste im Menü zurückkehren. 2.
- Seite 38 ZOOM: Bildzoom. Einstellbare Zoomfunktion: x1 ->x2->x4 ->x8 ->x16 ->x1. EXIT: Aktuelles Menü verlassen 4. PVR Drücken Sie VOL+/VOL-, um PVR zu wählen. Drücken Sie CH+/CH-, um einen anderen Ordner oder eine andere Datei zu wählen. Drücken Sie OK, um die PVR Datei zu öffnen. Sie können die aufgenommenen Dateien wiedergeben.
-
Seite 39: Informationen Über Stb
1) Wählen Sie eine Bild/Musik/PVR Datei aus dem USB Menü und drücken Sie die Taste FAV, um diese Datei zu markieren. Dann drücken GRÜNE Taste, um die Wiedergabeliste zu öffnen. Danach können Sie die gewählten Dateien Wiedergabeliste sehen. Drücken PVR/Bild/Musik/ Wiedergabeliste die Taste FAV, alle... -
Seite 40: Allgemeine Ausführung
10. Allgemeine Ausführung 10.1 Audio In Audio können Sie die bevorzugte Sprache auswählen, wenn das jeweilige Programm in mehreren Audiosprachen verfügbar ist. 1. Drücken Sie die AUDIO Taste. 2. Drücken Sie OK, um die gewünschte Audiosprache auszuwählen. 3. Wählen Sie den Audiomodus (Links, Rechts, Stereo) mithilfe der VOL+/VOL- Taste. -
Seite 41: Epg
der Satellitenliste nicht angezeigt. 5. Drücken Sie die GRÜNE Taste, um den Satelliten zu löschen. Dann werden die Sender von diesem Satelliten gelöscht. 10.4 EPG Die EPG- Informationen aller Sender werden nach Uhrzeit und Datum angezeigt. 1. Drücken Sie die EPG Taste. 2. -
Seite 42: Untertitel
um detaillierte Informationen der ausgewählten Sendung im EPG zu bekommen. 4) Wählen Sie eine Sendung im EPG aus und drücken Sie die ROTE Taste, um zum Menü der Timer- Installation zu gelangen. Drücken Sie nach der Installation OK und die Sendung im EPG wird zum Timer hinzugefügt. 10.5 Untertitel Sie können die Sprache für den Untertitel wählen, wenn das Programm Untertitel bereitstellt. - Seite 43 2. EPG- Informationen Betätigen Sie die INFO Taste zweimal, um detaillierte EPG- Informationen zu sehen. Drücken Sie VOL+/VOL-, um vom aktuellen zum nächsten Sender zu wechseln, und drücken Sie noch einmal die INFO Taste, um die EPG- Informationen auszublenden.
-
Seite 44: Senderliste
11. Senderliste In diesem Kapitel erfahren Sie mehr über die Handhabung der Senderliste. Hinweis : Sie können die SAT Taste drücken, um einen anderen Satelliten auszuwählen, wenn Sie bei der Senderliste sind. Drücken Sie OK zur Bestätigung. Anschließend werden alle Sender dieses Satelliten angezeigt. 11.1 OK Liste 1) Drücken Sie OK, um bei laufenden Programm zur Senderliste zu gelangen. - Seite 45 3) Drücken Sie die ROTE Taste, um die Sender der Favoritenliste zu ordnen. 4) Drücken Sie die GRÜNE Taste, um die Sender der Favoritenliste zu bearbeiten (Sender der Favoritenliste verschieben, löschen, umbenennen, sperren/entsperren, tauschen). 5) Drücken Sie die GELBE Taste, um die Sender schnell nach dem Namen zu finden.
-
Seite 46: Usb Steuerung (Optional)
12. USB Steuerung (Optional) 12.1 Aufnahme und Zeitverschiebung 12.1.1 Aufnahme Sie können eine Sendung anschauen und gleichzeitig eine andere von demselben TP aufnehmen. Außerdem können Sie gleichzeitig zwei Sendungen von demselben TP aufnehmen. Sie können weiterhin viele andere Funktionen während der Aufnahme ausführen. 1. -
Seite 47: Zeitverschiebung
um die Aufnahmelänge einzustellen. Drücken Sie die PAUSE/|| Taste, um die Sendung anzuhalten und wiederzugeben. Drücken Sie die Taste /, um im Wiedergabemodus vor- oder zurückzuspulen. 12.1.2 Zeitverschiebung Die Zeitverschiebung ermöglicht es, eine Liveübertragung anzuhalten und später an diese Stelle zurückzukehren. Drücken Sie die || Taste, um die Zeitverschiebung zu starten. -
Seite 48: Netzwerk
13. Netzwerk Internetverbindung über Ethernet-Kabel Mithilfe des Opticum WIFI Stick können Sie das Internet nutzen. 13.1 W-LAN Verbindung (Wireless LAN) (optional) Verbinden Sie den USB-Dongle mit der USB Buchse. Geben Sie Menu->Erweitert->Wireless Einstellung->Suche Zugangspunkt ein. Wählen Sie das Netzwerk des Wi-Fi Zugangspunktes in der Liste. - Seite 49 13.2.2 Über FTP herunterladen Sie können über FTP S/W, Musik, Fotos und andere Mediendateien herunterladen. Menu-> Erweitert -> Network Apps -> FTP download Geben Sie die richtigen Angaben für die jeweilige Option ein. Gehen Sie zu Internet Verbinden und drücken Sie OK, um zu FTP zu gelangen.
-
Seite 50: Konformitätserklärung
14. Konformitätserklärung Der Hersteller erklärt hiermit für dieses Produkt die Übereinstimmung mit folgenden Richtlinien und Normen: Niederspannungsrichtlinie 2006/95/EC EN 60065:2002+A1:2006+A11:2008 Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EC EN 55 013:2001+A1:2003+A2:2006 EN 55 020:2007 EN 61 000-3-2:2006+A1:2009+A2:2009 EN 61 000-3-3:2008 Modell: Digitaler DVB-S Receiver... -
Seite 51: Zusätzliche Informationen
15. Zusätzliche Informationen 15.1 Fehlerbehebung Bevor Sie Ihr Fachgeschäft vor Ort kontaktieren, lesen Sie bitte die unten aufgeführten Hinweise sorgfältig. Wenn das Problem nach dem Beenden der unten stehenden Anweisungen immer noch besteht, kontaktieren Sie bitte Ihren Vertriebshändler oder das Fachgeschäft für weitere Hilfe. 1. - Seite 52 • Tauschen Sie Ihre Satellitenschüssel gegen eine größere aus, da so die Signalstärke erhöht wird. • Ersetzen Sie das LNB mit einem niedrigeren Rauschfaktor, wenn der Rauschfaktor zu hoch sein sollte. • Ersetzen Sie Ihr LNB, falls es beschädigt oder außer Betrieb ist. •...
-
Seite 53: Technische Daten
15.2 Technische Daten Tuner & Sender Anzahl der Tuner Frequenzbereich 950 MHz bis 2150 MHz Eingangssignal -25 bis -65 dBm LNB Spannung 13V/18V/14V/19VOFF, Imax = 400mA LNB -Steuerlogik (Ton) 22KHz+/-2KHz, 0.6Vpp+/-0.2V DiSEqC Steuerung Version DiSEq C 1.0/1.1/1.2/1.3(USALS) kompatibel, Tone-Burst A/B MPEG Transportstrom MPEG-2 ISO/IEC 13818 Transportstromangaben...
