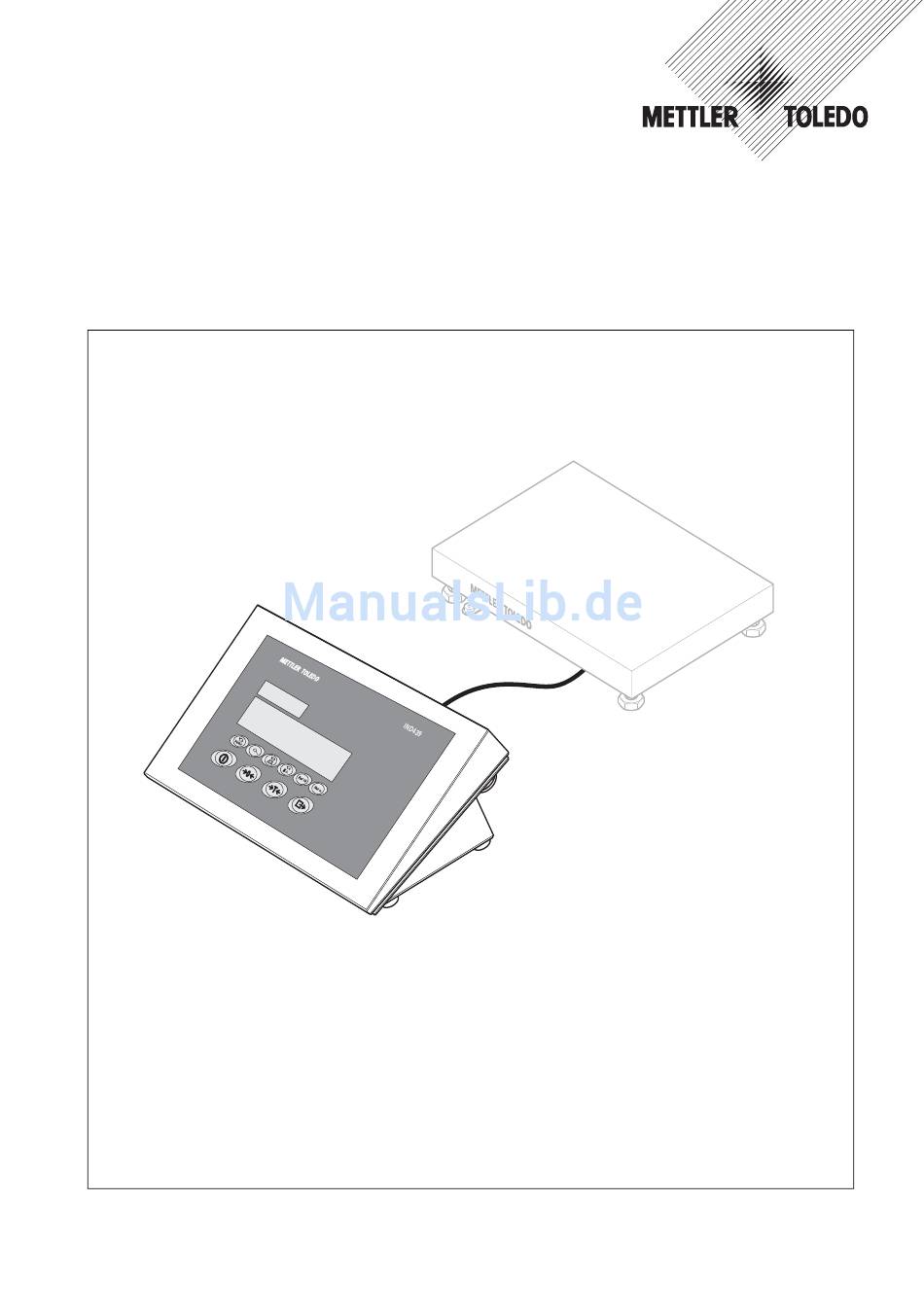

Bedienungsanleitung METTLER TOLEDO Wägeterminal IND439 Wägeterminal IND439xx www.mt.com/support...
Seite 2
@@@@@ Produkte von METTLER TOLEDO stehen für höchste Qualität und Präzision. Sorgfältige Behandlung gemäß dieser Bedienungsanleitung und die regelmäßige Wartung und Überprüfung durch unseren professionellen Kundendienst sichern die lange, zuverlässige Funktion und Werterhaltung Ihrer Messgeräte. Über entsprechende Serviceverträge oder Kalibrierdienste informiert Sie gerne unser erfahrenes Serviceteam.
Beim Einsatz in explosionsgefährdeten Bereichen besteht ein erhöhtes Schadens- risiko. Für den Einsatz in solchen Bereichen gilt eine besondere Sorgfaltspflicht. Die Verhal- tensregeln richten sich nach dem von METTLER TOLEDO festgelegten Konzept der "Sicheren Distribution". ▲ Das Gerät, zugehörige Wägebrücken und Zubehör dürfen nur vom autorisierten Kompetenzen METTLER TOLEDO Service installiert, gewartet und repariert werden.
IND439 / IND439xx Einführung ▲ Zusätzlich beachten: Ex-Zulassung – die Anleitungen zu den Systemmodulen, – die landesspezifischen Vorschriften und Normen, – die landesspezifische Verordnung über elektrische Anlagen in explosions- gefährdeten Bereichen, – alle sicherheitstechnischen Weisungen der Betreiberfirma. ▲ Vor der Erstinbetriebnahme und nach Servicearbeiten das explosionsgeschützte Wägesystem auf sicherheitstechnisch einwandfreien Zustand prüfen.
IND439 / IND439xx Einführung Entsorgung In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96 EG über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Gerät nicht mit dem Haus- müll entsorgt werden. Sinngemäß gilt dies auch für Länder außerhalb der EU entspre- chend den geltenden nationalen Regelungen.
Einführung Beschreibung 1.5.1 Wägeterminals IND439 und IND439xx An die Wägeterminals können Wägebrücken von METTLER TOLEDO problemlos ange- schlossen werden. Die Wägeterminals sind in zwei unterschiedlichen Grundversionen erhältlich: für den Anschluss von analogen Waagen oder von digitalen Waagen mit IDNet-Schnittstelle. Beide Grundversionen werden standardmäßig mit eingebautem Netzteil und einer RS232-Schnittstelle ausgeliefert.
IND439 / IND439xx Einführung 1.5.3 Übersicht Tasten Anzeige Messdatenschild Anschluss Stromversorgung Druckausgleich Potenzialausgleichs- klemme, nur für IND439xx COM1-Schnittstelle COM2-Schnittstelle (optional) Antenne für optionale WLAN-Schnittstelle Anschluss zweite Waage Anschluss erste Waage Sicherungsblech für die Schnittstellen- anschlüsse, nur für IND439xx Bedienungsanleitung 22013805B 05/08...
Seite 10
IND439 / IND439xx Einführung 1.5.4 Anzeige 7-Segment-Anzeige, 7 Stellen, mit Dezimalpunkt Kennzeichnung für Gewichtswerte mit e = 10 d Aktive Schnittstelle Symbol zur Anzeige von Brutto- und Nettowerten Aktive Waage Wägebereichsanzeige Ladezustand des Akkus; nur bei Geräten mit Akku vorhanden Gewichtseinheiten Gewählte Referenzstückzahl 10 Symbole für Optimierung des durchschnittlichen Stückgewichts...
Seite 11
IND439 / IND439xx Einführung 1.5.5 Tastatur Hauptfunktionen Taste Funktion im Bedienmodus Funktion im Menü Terminal ein-/ausschalten; abbrechen Zum letzten Menüpunkt –End– Waage nullstellen, Tara löschen Zurück blättern Langer Tastendruck bei Waagen mit IDNet-Schnittstelle: Anzeigen des Ident- codes und Überprüfen der Kalibrierung Waage tarieren, Tara löschen Vorwärts blättern Transfertaste...
Inbetriebnahme Der Wägebrückenanschluss an die Wägeterminals IND439 / IND439xx sowie die Inbetriebnahme der Schnittstellen sind in der Installationsanleitung "IND4x9 / BBA4x9" beschrieben. ➜ METTLER TOLEDO Service rufen oder Inbetriebnahme gemäß Installationsanleitung durchführen. 1.6.1 Eingeschränkte Mobilität beim explosionsgeschützten Wägeterminal IND439xx VORSICHT! Das Gerät darf nur in explosionsgefährdeten Bereichen der Zonen 2 und 22 betrieben...
IND439 / IND439xx Einführung 1.6.4 Netzanschluss herstellen bei nicht explosionsgeschützten Geräten VORSICHT! Vor dem Anschließen an das Stromnetz prüfen, ob der auf dem Typenschild aufge- druckte Spannungswert mit der örtlichen Netzspannung übereinstimmt. ▲ Gerät keinesfalls anschließen, wenn der Spannungswert auf dem Typenschild von der örtlichen Netzspannung abweicht.
Anschlussbuchse des Geräts stecken. 1.6.7 Eichung bei teilgeeichten Waagen Teilgeeichte Waagen (Waagen mit Erststufeneichung) und Waagen mit IDNet-Schnitt- stelle müssen durch eine autorisierte Stelle oder den METTLER TOLEDO Service geeicht werden. ➜ METTLER TOLEDO Service rufen. Hinweis Nicht geeichte analoge Waagen für größtmögliche Präzision justieren, siehe Abschnitt 4.3.2.
IND439 / IND439xx Bedienung 2 Bedienung Ein- und Ausschalten ➜ Einschalten drücken. Das Gerät führt einen Anzeigetest durch. Danach wird die Software-Versions- kennung eingeblendet. Wenn die Gewichtsanzeige erscheint, ist das Gerät wäge- bereit. Hinweis Wenn zum Einschalten lange gedrückt wird, wird nach der Software-Versions- kennung auch die Seriennnummer des Geräts angezeigt.
IND439 / IND439xx Bedienung Wägen mit Tara 2.4.1 Tarieren ➜ Leeren Behälter auflegen und drücken. Die Nullanzeige und das Symbol NET erscheinen. Das Taragewicht bleibt so lange gespeichert, bis es gelöscht wird. 2.4.2 Tara löschen ➜ Waage entlasten und drücken. Das Symbol NET erlischt, die Nullanzeige erscheint.
IND439 / IND439xx Bedienung Bruttogewicht abrufen drücken. Das Bruttogewicht wird 2 Sekunden lang angezeigt. 2. Während der Anzeige des Bruttogewichts erneut drücken. Der Tarawert wird angezeigt. Nach wenigen Sekunden wechselt die Waage wieder zur Nettogewichtsanzeige. Gewichtswerte in höherer Auflösung anzeigen ➜...
IND439 / IND439xx Bedienung Mit automatischem Start Voraussetzung Im Menü ist AVErAGE -> AUtO gewählt. Das Wägegut muss schwerer sein als 5 Anzeigeschritte der Waage. 1. Wägegut auf die Waage aufbringen. Während der dynamischen Wägung erscheinen in der Anzeige horizontale Seg- mente, anschließend wird das dynamische Resultat mit dem Symbol * angezeigt.
IND439 / IND439xx Bedienung 2.11 Reinigung Das Gerät besitzt die Schutzart IP69K nach DIN 40050. Es ist für hygienisch anspruchsvolle Bereiche geeignet, siehe Nachweise in Abschnitt 8.2. Das Gerät ist so konstruiert, dass es sich leicht reinigen lässt. Das Gehäuse ist aus rostfreiem Stahl 1.4301 (AISI 304), die Tastatur aus widerstandsfähigem Polyester (PE).
Nach erfolgreichem Test wird kurz CAL ok angezeigt. Danach wechselt das Terminal zum Normalbetrieb. Hinweis Falls beim Testen der Wägebrücke ein Justierfehler CAL Err angezeigt wird, Test wiederholen. Falls die Fehlermeldung erneut angezeigt wird, METTLER TOLEDO Kun- dendienst benachrichtigen. Bedienungsanleitung 22013805B 05/08...
IND439 / IND439xx Zählen 3 Zählen Das Terminal IND439 / IND439xx verfügt über Zusatzfunktionen zum Stückzählen. Die betreffenden Einstellungen im Menü sind in Abschnitt 4.5.1 beschrieben. Teile in einen Behälter hineinzählen 1. Leeren Behälter auf die Waage legen und drücken. Der Behälter wird tariert, die Nullanzeige erscheint.
IND439 / IND439xx Zählen Zählen mit variabler Referenzstückzahl Wenn im Menü VAr-SPL ON eingestellt ist, kann über zwischen 5 voreinge- stellten Referenzstückzahlen gewählt werden. ➜ so oft drücken, bis die Anzeige oberhalb der Taste zur gewünschten Referenz- stückzahl gewechselt ist. Der weitere Ablauf des Zählvorgangs erfolgt wie oben beschrieben.
IND439 / IND439xx Zählen Zählen mit automatischer Referenzermittlung Voraussetzung Im Menü ist A-SMPL ON eingestellt. ➜ Die über der Taste angezeigte Stückzahl auflegen. Die Waage ermittelt automatisch das durchschnittliche Stückgewicht und zeigt anschließend die Stückzahl an. Der weitere Ablauf des Zählvorgangs erfolgt wie oben beschrieben. Zählen mit zwei Waagen Für die Stückzählung kann eine zweite Waage oder Wägebrücke angeschlossen wer- den, z.
IND439 / IND439xx Zählen 3.7.2 Zählen mit angeschlossener Mengenwaage Voraussetzung Die angeschlossene zweite Waage ist als Mengenwaage konfiguriert. 1. Referenzteile auf die erste Waage legen und oder drücken. Die Waage bestimmt das durchschnittliche Stückgewicht und wechselt zur Anzeige in Stück (PCS). 2.
IND439 / IND439xx Einstellungen im Menü 4 Einstellungen im Menü Im Menü lassen sich Geräteeinstellungen ändern und Funktionen aktivieren. Damit ist eine Anpassung an individuelle Wägebedürfnisse möglich. Das Menü besteht aus 6 Hauptpunkten, die auf mehreren Ebenen weitere Unterpunkte enthalten. Bedienung des Menüs 4.1.1 Menü...
IND439 / IND439xx Einstellungen im Menü Übersicht In der folgenden Übersicht sind Werkseinstellungen fett gedruckt. Ebene 1 Ebene 2 Ebene 3 Ebene 4 Ebene 5 Ebene 6 Seite SCALE SCALE1/SCALE2 (analog) dISPLAY UNIt1 g, kg, oz, lb, t UNIt2 g, kg, oz, lb, t rESOLU UNt.rOLL ON, OFF...
Seite 28
IND439 / IND439xx Einstellungen im Menü Ebene 1 Ebene 2 Ebene 3 Ebene 4 Ebene 5 Ebene 6 Seite APPLIC COUNt VAr-SPL ON, OFF SPL-qtY Sq1 ... Sq5 Min.reFW OFF, 97.5%, 99.0%, 99.5% rEF OPt OFF, AUtO A-SMPL ON, OFF A.CL-APW ON, OFF ACCurCY...
Seite 29
IND439 / IND439xx Einstellungen im Menü Ebene 1 Ebene 2 Ebene 3 Ebene 4 Ebene 5 Ebene 6 Seite bULK AuXILIA InSt.Prn PriNtEr tYPE ASCII, GA46 tEMPLat StdArd, tEMPLt1, tEMPLt2 ASCi.Fmt LINE.FMt MULtI SINGLE FIXEd 1 ... 24 ... 100 LENGtH , ;...
Seite 30
IND439 / IND439xx Einstellungen im Menü Ebene 1 Ebene 2 Ebene 3 Ebene 4 Ebene 5 Ebene 6 Seite dEF.PrN tEMPLt1/ LINE 1 ... NOt.USEd, HEAdEr, tEMPLt2 LINE 12 SCALE.NO, GrOSS, tArE, nEt, APW, rEF Ct, PCS, StArLN, CrLF, F.FEEd dIAGNOS tESt SC KboArd...
IND439 / IND439xx Einstellungen im Menü Waageneinstellungen (SCALE) – Analog 4.3.1 SCALE1/SCALE2 – Waage wählen Dieser Menüpunkt erscheint nur, wenn eine zweite Waage oder Wägebrücke ange- schlossen ist. 4.3.2 CAL – Kalibrieren (Justieren) Dieser Menüpunkt ist bei geeichten Waagen nicht verfügbar. 1.
IND439 / IND439xx Einstellungen im Menü 4.3.5 ZERO – Automatische Nullnachführung Dieser Menüpunkt erscheint nicht bei geeichten Waagen. Automatische Nullnachführung ein-/ausschalten und Nullstellbereich wählen. Mögliche Einstellungen: OFF (ausgeschaltet), 0,5 d; 1 d; 2 d; 5 d; 10 d 4.3.6 RESTART – Automatische Speicherung von Nullpunkt und Tarawert Wenn die Restart-Funktion eingeschaltet ist, werden der letzte Nullpunkt und Tara- ON/OFF wert gespeichert.
IND439 / IND439xx Einstellungen im Menü 4.4.6 FILTER – Anpassung an die Umgebungsbedingungen und an die Wägeart Anpassung an die Umgebungsbedingungen VIbrAt Sehr ruhige und stabile Umgebung. Die Waage arbeitet sehr schnell, ist aber • StAbLE empfindlich gegen äußere Einflüsse. •...
IND439 / IND439xx Einstellungen im Menü Applikationseinstellungen (APPLICATION) 4.5.1 COUNT – Einstellungen für die Zählfunktion Anpassung der Referenzstückzahl VAr-SPL • Die Referenzstückzahl kann im Bedienmodus verändert werden Zählen nur mit den vorgegebenen Referenzstückzahlen • Referenzstückzahl SPL-qtY • 5 fixe Referenzstückzahlen vorgeben Sq1 ...
IND439 / IND439xx Einstellungen im Menü 4.5.3 RESET – Applikationseinstellungen auf Werkseinstellungen zurücksetzen Sicherheitsabfrage SUrE? • Applikationseinstellungen auf Werkseinstellungen zurücksetzen • Applikationseinstellungen nicht zurücksetzen Terminaleinstellungen (TERMINAL) 4.6.1 DEVICE – Schlafmodus, Energiesparmodus und Anzeigenbeleuchtung Dieser Menüpunkt erscheint nur bei Geräten im Netzbetrieb und mit externer Strom- SLEEP versorgung.
IND439 / IND439xx Einstellungen im Menü 4.6.2 ACCESS – Passwort für Supervisor-Menüzugang Passworteingabe für den Supervisor-Menüzugang SUPErVI Aufforderung, das Passwort einzugeben. ENtEr.C ➜ Passwort eingeben und mit bestätigen. Aufforderung, die Passworteingabe zu wiederholen. rEtYPE.C ➜ Passwort erneut eingeben und mit bestätigen.
Seite 38
IND439 / IND439xx Einstellungen im Menü DigiTOL-kompatibles Format. dt-b • Übertragung des Bruttogewichts, mit "B" gekennzeichnet GrOSS • Übertragung des Taragewichts tArE • Übertragung des Nettogewichts Wie dt-b, siehe oben, Bruttogewicht mit "G" gekennzeichnet dt-G TOLEDO Continuous-Mode COnt-Wt TOLEDO Continuous-Mode, Übertragung der Stückzahl COnt-Ct Zum Anschluss einer Zweitanzeige (aktiviert automatisch die 5-V-Spannungsversor- 2nd.dISP...
Seite 39
IND439 / IND439xx Einstellungen im Menü 4.7.3 COM1/COM2 -> PARAMET – Kommunikationsparameter Baudrate wählen: 300, 600, 1200, 2400, 4800, 9600, 19200, 38400 baud bAUd Parität wählen: 7 none, 8 none, 7 odd, 8 odd, 7 even, 8 even PAritY Handshake wählen: NO, XONXOFF, NET 422 (Netzwerkbetrieb über die optionale H.SHAKE RS422/RS485-Schnittstelle über 4-Draht-Bus, nur für COM1), NET 485 (Netzwerk- betrieb über die optionale RS422/RS485-Schnittstelle über 2-Draht-Bus, nur für...
Seite 40
IND439 / IND439xx Einstellungen im Menü Konfiguration der digitalen Ein-/Ausgänge diGitAL Eingänge 0 ... 3 konfigurieren IN 0 ... 3 • Eingang nicht belegt • Taste ZErO • Taste tArE • Taste Print Taste • rEF 10 • Taste rEF n •...
Seite 41
IND439 / IND439xx Einstellungen im Menü 4.7.6 DEF.PRN – Templates konfigurieren Template1 oder Template 2 wählen tEMPLt1/tEMPLt2 Zeile wählen LINE 1 ... 12 • Zeile nicht genutzt NOt.USEd Zeile als Kopfzeile. Der Inhalt der Kopfzeile muss über einen Schnittstellenbefehl • HEAdEr definiert werden, siehe Abschnitt 5.1.
IND439 / IND439xx Einstellungen im Menü Diagnose und Ausdrucken der Menüeinstellungen (DIAGNOS) Waage testen tESt SC Dieser Menüpunkt erscheint nur bei Waagen mit analoger Waagenschnittstelle. Waage testen mit externem Justiergewicht 1. Die Waage prüft den Nullpunkt; in der Anzeige erscheint -0-. Anschließend blinkt das Testgewicht in der Anzeige.
IND439 / IND439xx Schnittstellenbeschreibung 5 Schnittstellenbeschreibung SICS-Schnittstellenbefehle Das Gerät unterstützt den Befehlssatz MT-SICS (METTLER TOLEDO Standard Interface Command Set). Mit SICS-Befehlen lässt sich das Gerät von einem PC aus konfigurie- ren, abfragen und bedienen. SICS-Befehle sind in verschiedene Levels unterteilt. 5.1.1 Verfügbare SICS-Befehle...
IND439 / IND439xx Schnittstellenbeschreibung 5.1.2 Voraussetzungen für die Kommunikation zwischen Waage und PC • Die Waage muss mit einem geeigneten Kabel mit der RS232-, RS485-, USB- oder Ethernet-Schnittstelle eines PCs verbunden sein. • Die Schnittstelle der Waage muss auf die Betriebsart "Dialog" eingestellt sein, siehe Abschnitt 4.6.1.
IND439 / IND439xx Schnittstellenbeschreibung TOLEDO Continuous-Mode 5.2.1 TOLEDO Continuous-Befehle Im TOLEDO Continuous-Mode unterstützt die Waage die folgenden Input-Befehle: Befehl Bedeutung Ausdrucken des aktuellen Resultats Tarieren der Waage Nullstellen der Anzeige Löschen des aktuellen Werts Referenz ermitteln 5.2.2 Ausgabeformat im TOLEDO Continuous-Mode Gewichtswerte werden im TOLEDO Continuous-Mode immer in folgendem Format übertragen: Status...
Seite 46
IND439 / IND439xx Schnittstellenbeschreibung Statuswort A Status Bit Funktion Auswahl Dezimal- position 0.0X 0.00X 0.000X 0.0000X Ziffern- schritt Statuswort B Statuswort C Funktion/Wert Funktion/Wert kg/lb Brutto/Netto: Netto = 1 Vorzeichen: Negativ = 1 Überlast/Unterlast = 1 Bewegung = 1 Druckanfrage = 1 lb/kg: kg = 1 Erweitert = 1 Powerup = 1...
IND439 / IND439xx Schnittstellenbeschreibung MMR-Schnittstellenbefehle Das Gerät unterstützt den Befehlssatz MMR (METTLER MultiRange). Dieser Befehls- satz ist kompatibel zu den Wägeterminals ID1 und ID3. Für Neuinstallationen emp- fehlen wir den SICS-Befehlssatz, siehe Abschnitt 5.1. 5.3.1 Verfügbare MMR-Befehle Befehl Bedeutung Applikationsblock lesen Applikationsblock beschreiben Display beschreiben Tastatur einschalten...
IND439 / IND439xx Schnittstellenbeschreibung 5.3.2 Syntax und Formate Befehle müssen als ASCII-Zeichen eingegeben und mit C abgeschlossen werden. Folgende ASCII-Zeichen stehen zur Verfügung: 20 hex/32 dez ... 7F hex/127 dez. Befehlsformat beim Übertragen von Gewichtswerten Identifikation Gewichtswert Einheit Begrenzung Zeichenfolge zur Leer- 1 ...
Seite 49
IND439 / IND439xx Schnittstellenbeschreibung 5.3.4 Verfügbare Applikationsblöcke Das Gerät verfügt über die folgenden Applikationsblöcke. Die Nummer von beschreib- baren Applikationsblöcken ist fett gedruckt. Inhalt Aktuelle Programmnummer <STX> <ETX> <CR><LF> Brutto, 2. Einheit Netto, 2. Einheit Tara, 2. Einheit Nummer der aktiven Waage Brutto, 1.
➜ Netzstecker aus- und wieder ein- • Keine Justierung stecken; bei Batteriebetrieb Gerät aus- und einschalten ➜ Waage justieren ➜ METTLER TOLEDO Service rufen ➜ Mit diesem durchschnittlichen • Durchschnittliches Stückgewicht zu klein Stückgewicht ist auf dieser Waage kein Zählen möglich...
Seite 51
Umschalten der Wägeeinheit unzulässig beim dynamischen Wägen ➜ Stecker und Verkabelung prüfen • Keine IDNet-Waage gefunden ➜ METTLER TOLEDO Service rufen ➜ Netzstecker aus- und wieder ein- • Datenkommunikation mit IDNet- Waage gestört stecken; bei Batteriebetrieb Gerät aus- und einschalten ➜...
Seite 52
IND439 / IND439xx Ereignis- und Fehlermeldungen Fehler Ursache Behebung ➜ Waage entlasten, nullstellen und Falsche Gewichtsanzeige • Falsche Nullstellung Wägung wiederholen ➜ Tara löschen • Falscher Tarawert ➜ Berührung beseitigen • Berührung zwischen Lastplatte und/oder Wägegut und Umgebung ➜ Waage nivellieren •...
IND439 / IND439xx Technische Daten und Zubehör IND439 / IND439xx Akkubetrieb Einspeisung am Gerät: 24 VDC / 1,0 A Bei Unterbrechung der Spannungsversorgung schaltet die Waage automatisch um auf Akkubetrieb. Betriebsdauer siehe Abschnitt 7.1.2. Zündschutzart IND439xx • Explosionsgefährdeter Bereich Zone 2: (nach IEC 60079-15) Gerätekategorie II 3G EEx nA II T4, Temperaturbereich –10 °C ...
IND439 / IND439xx Technische Daten und Zubehör 7.1.3 Abmessungen Wägeterminal IND439 / IND439xx Maße in mm 7.1.4 Schnittstellenanschlüsse Das Gerät kann mit maximal 2 Kommunikationsschnittstellen ausgerüstet sein. Fol- gende Kombinationen sind möglich: COM1 COM2 Standard RS232 – Standard+RS232 RS232 RS232 Standard+RS422/485 RS422/485 RS232...
Seite 56
IND439 / IND439xx Technische Daten und Zubehör Bezeichnung Bestellnummer Zweitanzeige ADI419 (Display ohne Hinterleuchtung, Edelstahl, 22 013 962 IP69K, RS232, 3 m Kabel inkl.), nicht für den explosionsgefährdeten Bereich Zweitanzeige ADI419-B (Display mit Hinterleuchtung, Edelstahl, 22 014 022 IP69K, RS232, 3 m Kabel inkl.), nicht für den explosionsgefährdeten Bereich RS232-Kabel für SICS Zweitwaage 22 006 795...
IND439 / IND439xx Anhang 8 Anhang Sicherheitstechnische Prüfungen Das Gerät wurde durch akkreditierte Prüfstellen überprüft. Es hat die nachstehend auf- geführten Sicherheitstechnischen Prüfungen bestanden und trägt die entsprechenden Prüfzeichen. Die Produktion unterliegt der Fertigungskontrolle durch die Prüfämter. Land Prüfzeichen Norm Kanada CAN/CSA-C22.2 No.
IND439 / IND439xx Anhang Arbeiten nach GMP (Good Manufacturing Practice) Das Gerät wurde vom Steinbeis-Transferinstitut Berlin mit folgendem Ergebnis bewer- tet: "Das Gerät ist für GMP-gerechtes Arbeiten nach EG-GMP-Leitfaden Annex 15 und PIC/S-Richtlinie PI 006-1 sehr gut geeignet." Die Bewertung umfasst folgende Punkte: •...
