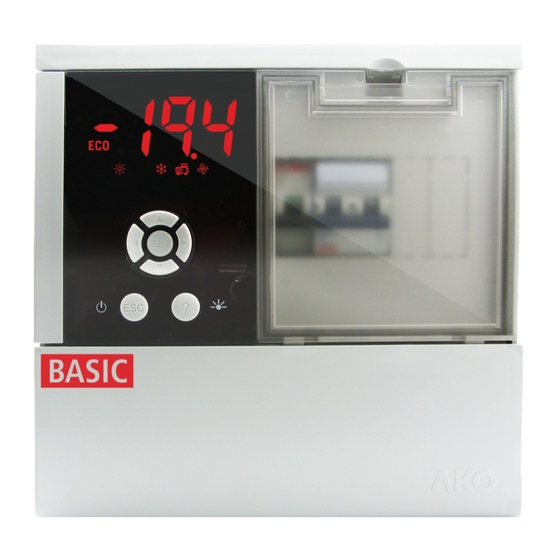

AKO 15645 Schnellstartanleitung
Verwandte Anleitungen für AKO 15645
Inhaltszusammenfassung für AKO 15645
- Seite 1 1564H524 Ed.04 PROPlus Basic / CAMctrl Basic Schnellstartanleitung / Guia rápido / Краткое руководство AKO-15645 AKO-15646 AKO-15648 AKO-15626 AKO-15627...
- Seite 2 Fig. 2 Durchlassbereich für die Kabelführung (je nach Modell). Zona de passagem para a orientação dos cabos (conforme modelo). Зона прокладки кабелей (в зависимости от модели). Fig. 3 Fig. 4 Fig. 5 Eingang netzstromversogung Entrada de alimentação Разъем напряжения питания...
-
Seite 3: Versionen Und Referenzen
2.- Sicherheitshinweise -Wenn das Gerät nicht entsprechend den Anweisungen des Herstellers verwendet wird, können sich die Sicher- heitsbedingungen des Geräts ändern. Für den einwandfreien Betrieb des Geräts dürfen nur von der AKO gelieferte Sonden verwendet werden. -Zwischen -40 °C und +20 °C beträgt die maximale Abweichung 0,25 °C, wenn die NTC-Sonde bis zu 1000 m mit einem Kabel mit Mindestquerschnitt 0,5 mm verlängert wird (Sonden-Verlängerungskabel Nr. -
Seite 4: Schneller Zugang Zu Den Funktionen
Das 5 Sekunden lange Drücken aktiviert oder auch wenn sich das Gerät im Modus m deaktiviert den Stand-By-Modus. Das Display zeigt in diesem Modus das Symbol m an. befindet. *** Der Alarm für eingeschlossene Person (Taster AKO-520622) kann nicht unterdrückt werden. - Seite 5 4.2- Bildschirmmeldungen Blinkend und 0: Zugangscodeabfrage (Password). Den in L5 konfigurierten Zugangscode eingeben, um die geforderte Funktion auszuführen. Siehe auch Parameter P2 (S. 15) Ausfall von Fühler 1 oder 2. (Schaltkreis geöffnet, Kurzschluss oder Temperatur außerhalb des NTC- Fühlerbereichs: -50 bis 99 °C). (Aktiviert Alarmrelais* und akustischen Alarm) Zeigt an, dass zurzeit eine Abtauung stattfindet.
- Seite 6 5.- Empfehlungen Schalten Sie die Spannung ab, bevor Sie irgendeine Änderung an dem Inneren der Schalttafel vornehmen. Alle Verkabelungen müssen den geltenden Normen entsprechen und durch genehmigtes Personal durchgeführt werden. Führen Sie nur die in den Schaltplänen vorgesehenen Anschlüsse durch. Wenn die Schalttafel nicht entsprechend den Anweisungen des Herstellers verwendet wird, können sich deren Sicherheisvoraussetzungen ändern.
-
Seite 7: Installation
-Bringen Sie die Flansche, wie auf der Abbildung 5 (Seite 2) dargestellt, an und schließen Sie das Speisekabel (I) an den Eingang des Gerätes an. Nur AKO-15645 / AKO-15646 -Schließen Sie die Stromversorgung, wie auf den Schaltbildern dargestellt, an den Sicherungsschalter FM an und bringen Sie dann die Flansche gemäß... - Seite 8 Biegeradius von 180° (siehe Abbildung) aus dem Taster geführt werden, um zu verhindern, dass Wasser durch den Kabeleingang eindringt. 7.- Kabelanschlüsse Taster für eingeschlossene Person in Kühlraum (Nur AKO-15627 / AKO-15646) AKO-15627 AKO-15646 1 2 3 4 5 6 7 8 9...
- Seite 9 50 Hz ±5 Hz VENTILATOR KONDENSATOR- EINHEIT 3 (3) A 11 (11) A 230 V~ * 230 V~ * ALLE ERDLEITUNGEN EXTERN VERBINDEN AKO-15645 / AKO-15646 * I max. < 15 A AUX. MODBUS ABTAU- WIDERSTAND RS-485 AUX. WIDERSTAND RELAIS 1...
- Seite 10 * I max. < 15 A AKO-15648 MODBUS RS-485 AUX. AUX. WIDERSTAND RELAIS 2 2 (2) A RELAIS 1 SCHUTZKASTENS 230 V~ * 2 (2) A 150 W 230 V~ * 230 V~ * VENTILATOR KONDENSATOR- EINHEIT 3 (3) A...
-
Seite 11: Anschlussoptionen Für Druckwächter
7.1.- Anschlussoptionen für Druckwächter Kombinierter Über-/Unterdruckwächter Configuración Funktion Eingang 1: P10=6 Polaritaet Eingang 1: P12=0 Funktion Eingang 2: P11=3 Polaritaet Eingang 2: P13=0 Konfiguration Aux Relais 1: P6=2 Unabhängige Über-/Unterdruckwächter Configuración Funktion Eingang 1: P10=6 Polaritaet Eingang 1: P12=0 Funktion Eingang 2: P11=3 Polaritaet Eingang 2: P13=0 Konfiguration Aux Relais 1: P6=2 ALTA... - Seite 12 8.- Grundkonfiguration Mit dem Grundkonfigurations-Menü kann das Gerät für alle gängigen Anwendungen konfiguriert werden. Um darauf zuzugreifen, drücken Sie 5 Sekunden die Taste SET. Wenn der Zugangscode aktiviert ist, wird ein Code mit 2 Ziffern verlangt; wenn der eingegebene Code nicht richtig ist, geht das Gerät nicht in das Programmierungsmenü...
- Seite 13 9.- Parameter Die Parameter sind in 6 Abschnitte je nach ihrer Funktion unterteilt. Um auf das Menü zuzugreifen, drücken Sie 10 Sekunden lang die Tasten N + Q. Die Spalte Def. zeigt die werksseitig gespeicherten Standardwerte an. Die Markierungen, die mit einem * gekennzeichnet sind, variieren je nach Funktion der im Assistenten ausgewählten Anwendung (siehe Kapitel 3).
- Seite 14 Ebene 1.- Abtausteuerung Beschreibung Werte Max. (h.) d0 Abtauhäufigkeit (Zeit zwischen 2 Abläufen) d1 Maximale Abtauungsdauer (0=Abtauung deaktiviert) (min.) Mitteilungstypen bei der Abtauung: 0=Zeigt die reale Temperatur an; 1=Zeigt die Temperatur zu Beginn der Abtauung an; 2=Zeigt dEF-Mitteilung an Max. Mitteilungsdauer (min.) (Hinzugefügte Zeit am Ende des Abtauvorgangs) d4 Endtemperatur der Abtauung (durch Fühler 2) (bei P4 ¹...
- Seite 15 Ebene 1.- Alarm Kontrolle Beschreibung Werte Max. A0 Konfiguration der Temperaturarlarme 0=relativ zu SP; 1=absolut A1 Max. Alarm in Fühler 1 (muss höher als SP sein) (ºC/ºF) 99,0 99,0 A2 Min. Alarm in Fühler 1 (muss niedriger als SP sein) (min.) A3 Temperaturalarmverzögerung bei Inbetriebnahme.
- Seite 16 AKO-15648 ........
