Verwenden des Oszilloskops

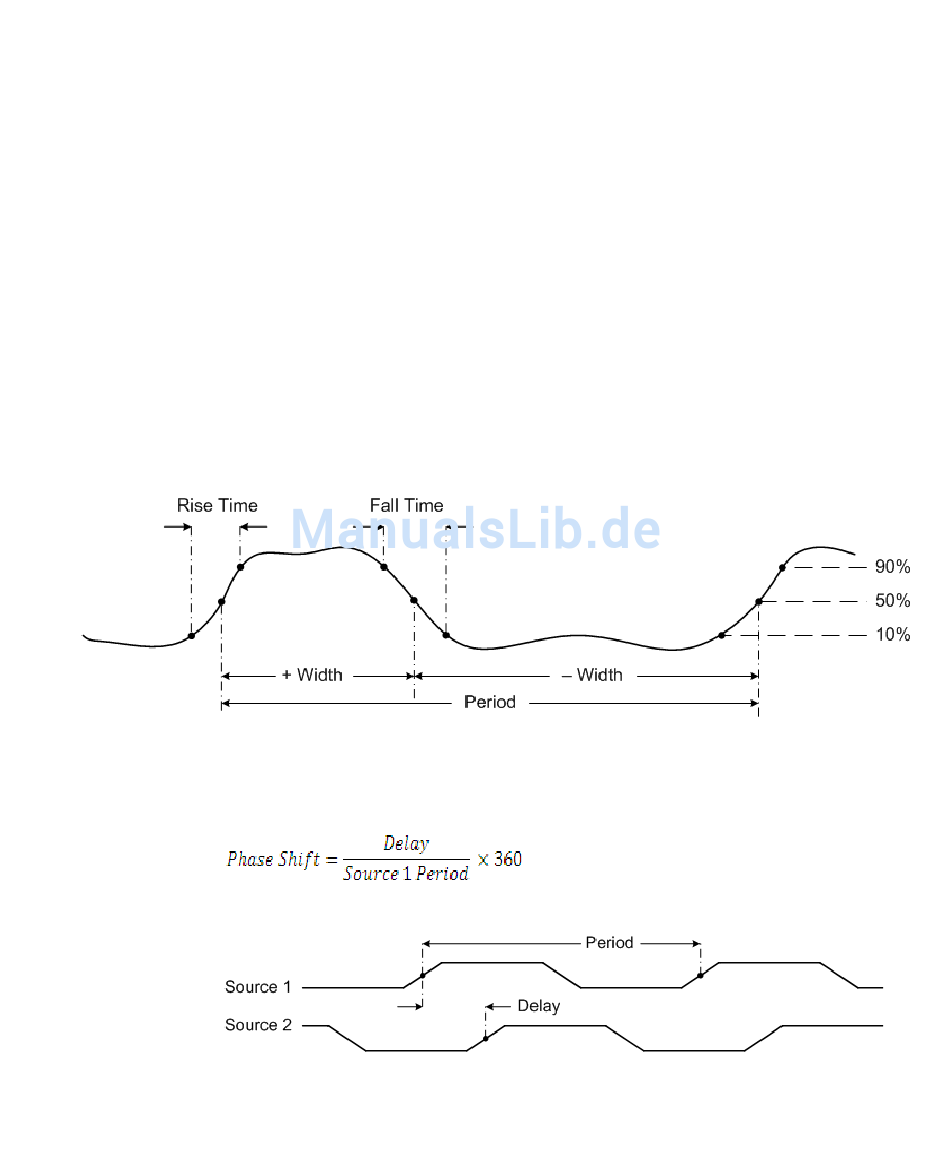

Die Abfallzeit ist der Zeitunterschied zwischen dem Übergang des oberen
Schwellenwerts und dem Übergang des unteren Schwellenwerts einer
negativ werdenden Flanke.
Die Anstiegszeit ist der Zeitunterschied zwischen dem Übergang des unteren
Schwellenwerts und dem Übergang des oberen Schwellenwerts einer positiv
werdenden Flanke.
Die Frequenz ist als 1/Zeitraum definiert.
Zeitraum ist die für den gesamten Wellenformzyklus benötigte Zeit.
Breite (–) ist die Zeit vom mittleren Schwellenwert einer fallenden Flanke bis
zum mittleren Schwellenwert der nächsten steigenden Flanke.
Breite (+) ist die Zeit vom mittleren Schwellenwert einer steigenden Flanke
bis zum mittleren Schwellenwert der nächsten fallenden Flanke.
Phasenverschiebung
Die Phasenverschiebung wird folgendermaßen ausgedrückt:
46
U1610/20A Benutzerhandbuch
