Verwenden des Oszilloskops
Steuerelemente zur Wellenformerfassung
40
Das Echtzeit-Abtasten des Handoszilloskop kann entweder mit sich
wiederholenden oder einzelnen Signalen eingesetzt werden. Das bedeutet,
dass die Wellenformanzeige aus bei einem Triggerereignis gesammelten
Abtastungen erzeugt wird und alle Abtastungen aus vorherigen
Triggerereignissen gelöscht werden.
Äquivalentes Abtasten ist eine Erfassungstechnik, die nur mit sich
wiederholenden Signalen genutzt wird, wobei Abtastungen aus früheren
Triggerereignissen beibehalten werden. Dadurch wird die Wellenform sogar
aus mehreren Triggerereignissen erzeugt.
Drücken Sie

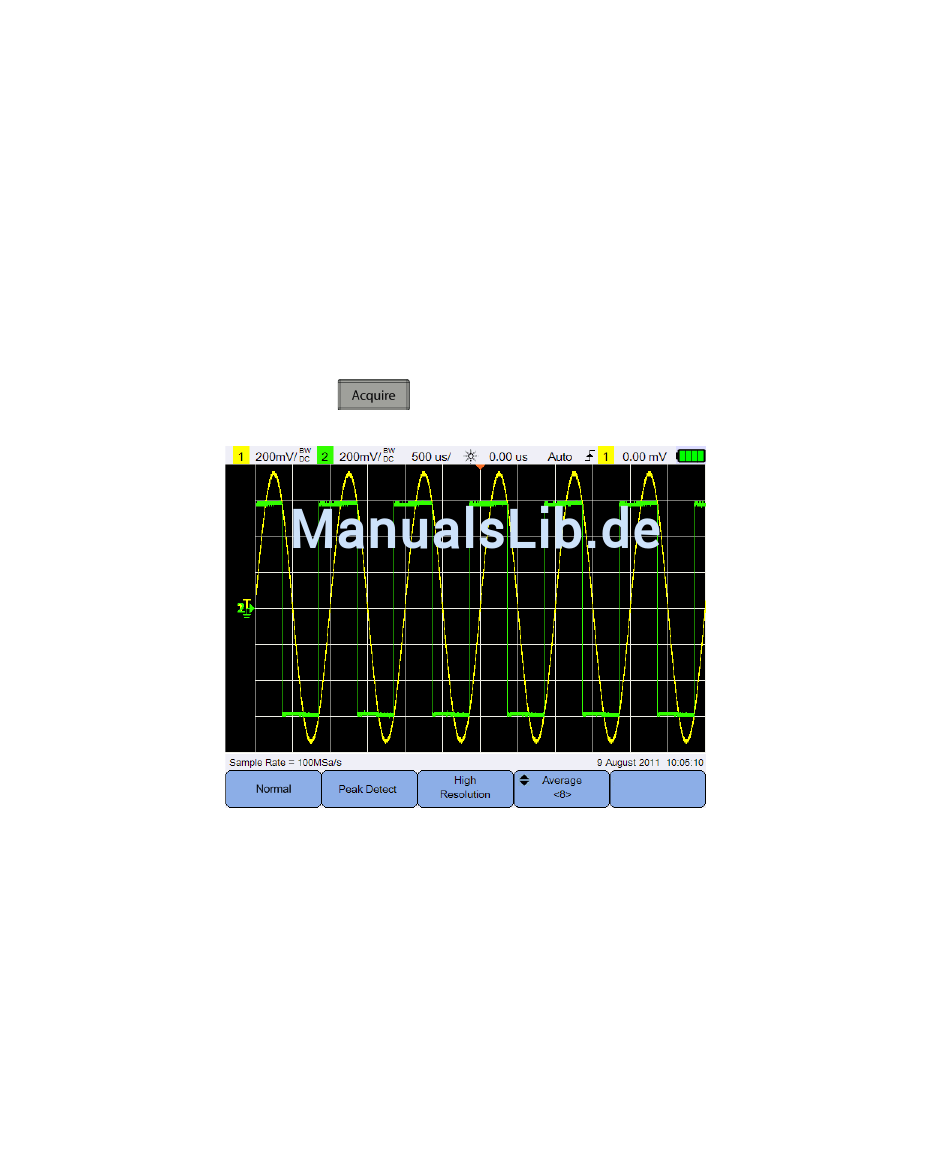

Abbildung 3-7 Erfassungsmenü
• Normalmodus
Wird für die meisten Wellenformen mit normaler Dezimierung und ohne
Mittelwertbildung verwendet. Dieser Modus bietet die beste Anzeige für
die meisten Wellenformen.
• Spitzenerkennungsmodus
Bewertet alle Abtastpunkte bei der maximalen Abtastrate, wählt die
minimalen und maximalen Punkte und speichert sie. Dies stellt sicher,
dass kurze Störimpulse unabhängig von der Wobbelgeschwindigkeit
immer angezeigt werden.
zum Zugriff auf das Erfassungsmodusmenü.
U1610/20A Benutzerhandbuch
