Verwenden des Oszilloskops 3
Wenn Sie die Verzögerungs- oder Phasenverschiebungsmessung wählen,
drücken Sie zur Auswahl der Quellkanäle oder ausgeführten
mathematischen Funktionen. Drücken Sie und
wiederholt zur Auswahl der ersten bzw. zweiten Quellen.
Wenn Sie eine Leistungsmessung wählen, drücken Sie zur
Einstellung von Kanaleingang und Tastkopfdämpfungsfaktor. Weisen Sie mit
Kanal 1 oder 2 als Spannungs- bzw. Stromstärkeeingang zu.
Drücken Sie oder wiederholt, um den
Dämpfungsfaktor für den angeschlossenen Spannungs- bzw.
Stromstärketastkopf einzustellen. Eine Änderung der Dämpfung ändert auch
die vertikale Skalierung des zugewiesenen Kanals.
Um alle Messungen zu löschen, drücken Sie .

Zeitmessungen

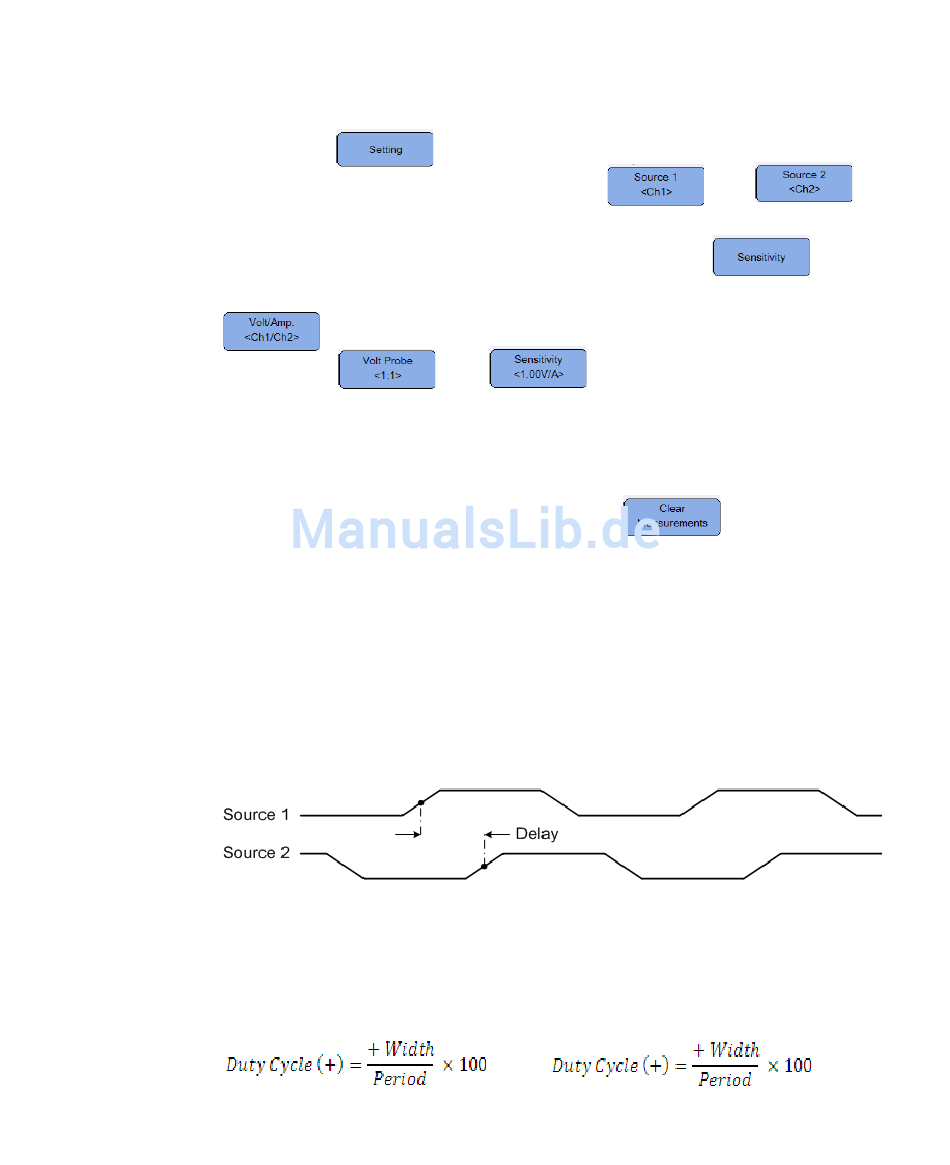

Verzögerung
Die Verzögerung misst die Zeitdifferenz zwischen der ausgewählten Flanke
auf Kanal 1 und der ausgewählten Flanke auf Kanal 2, die dem
Triggerreferenzpunkt an den mittleren Schwellenwertpunkten auf dem
Wellenformen am nächsten ist.
Arbeitszyklus (–), Arbeitszyklus (+), Abfallzeit, Anstiegszeit, Frequenz, Zeitr.,
Breite (–), Breite (+)
Arbeitszyklus (–) und (+) einer sich wiederholenden Impulsfolge werden
folgendermaßen ausgedrückt:
U1610/20A Benutzerhandbuch 45
