2.7.5 Die Ventilatoreinheit

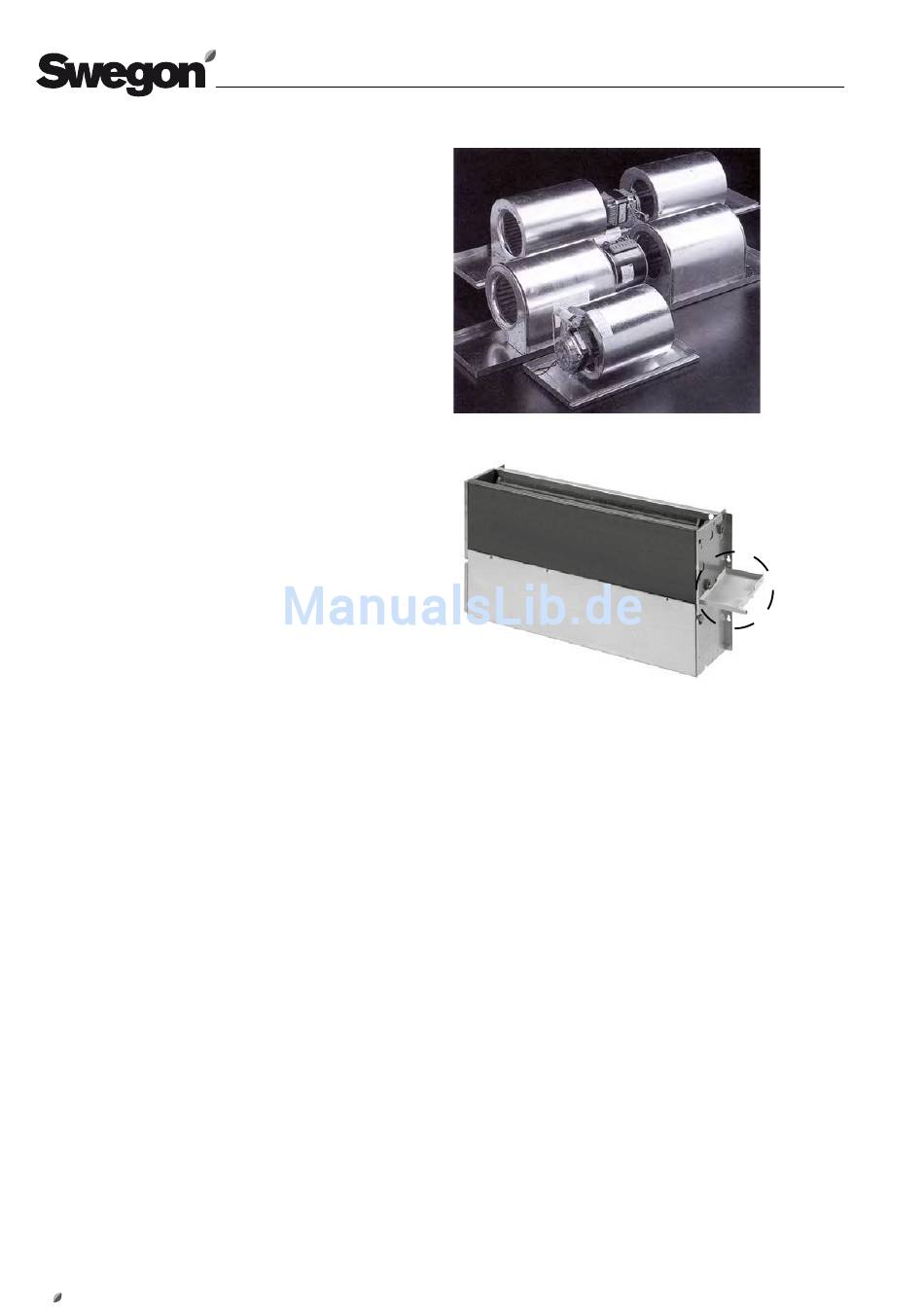

Die Ventilatoreinheit besteht aus einem Blech, auf dem
die Ventilatoren und der Motor angebracht sind. Die
Motoraufhängungen sind gedämpft, um die Übertragung
von Schwingungen und Vibrationen zu vermeiden.
Die Ventilatoren sind zentrifugal mit direkt an der Motor-
welle angebrachten Schaufeln. Die Schaufeln bestehen
aus verzinktem Blech oder Kunststoff.
Die Standardmotoren sind einphasig (230 V und 50 Hz),
können aber auch in 60 Hz-Ausführung geliefert werden.
Die Motoren sind mit ständig betriebenem Kondensator
und integriertem Thermokontakt mit Schutzgrad IP41
oder 44 ausgerüstet. Die gesamte Ventilatoreinheit ist
elektronisch ausgeglichen und kann vom Gebläsekonvek-
tor leicht, unabhängig von den anderen Komponenten,
zur Kontrolle und für außerplanmäßige Reinigungen
herausgenommen werden.
Alle Ventilatoreinheiten bieten sechs Geschwindigkeiten,
drei standardmäßig vorverkabelte und drei alternative
(durch Änderung der werkseitigen elektrischen Verdrah-
tung, siehe Seite 67).
Die sechs Geschwindigkeiten werden mittels eines Stufen-
transformators bei den Modellen 010 bis 059 betrieben,
während bei den Modellen 068 bis 094 die sechs Ge-
schwindigkeiten direkt an der Motorwicklung verkabelt
sind.
2.7.6 Die Steuereinheit
Die Steuereinheit enthält die Klemmen zum Anschluss
an die Stromversorgung sowie an die extern gelegenen
elektrischen Zubehörelemente. Die Steuereinheit kann
ohne Probleme auf die gegenüberliegende Anschlussseite
montiert werden, ohne die Ventilatoreinheit umbauen zu
müssen.
2.7.7 Die externe Kondensatwanne
Die externe Kondensatwanne wird serienmäßig zu allen
Gebläsekonvektoren geliefert und besteht aus ABS, mit
Feuerbeständigkeitsklasse UL94 HB. Ihre Funktion besteht
darin, das Kondenswasser, welches sich um die Ventil-
gruppen bildet, zu sammeln und abzuleiten.
Die Wannen sind an der Seite des Gebläsekonvektors an
den vorgesehenen Plätzen mit Schrauben angebracht. Es
wird jedoch empfohlen, die Befestigung abzudichten (z.B.
mit Silikon), um eine korrekte Installation sicherzustellen.
Das gesammelte Kondensat der externen Kondensatwan-
ne fließt in die interne Kondensatwanne ab.
