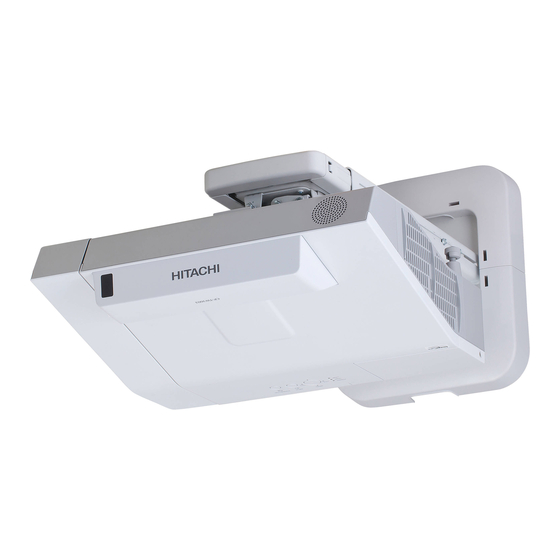

Hitachi CP-TW2503 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Hitachi Anleitungen
  4. Beamer
  5. CP-TW2503
  6. Bedienungsanleitung

Hitachi CP-TW2503 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für CP-TW2503:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Projektor
CP-TW2503/CP-TW3003
Bedienungsanleitung
(detailliert)
Netzwerkhandbuch
Haben Sie vielen Dank für den Kauf dieses Produkts.
Dieses Handbuch ist nur zur Erklärung der Netzwerk-Funktion gedacht.
Informationen zur ordnungsgemäßen Verwendung dieses Produkts finden Sie in
diesem und den anderen Produkthandbüchern.
WARNUNG
 
Gebrauchsanweisungen gelesen haben. Nach dem Lesen sollten sie sie
sorgfältig aufbewahren; vielleicht möchten sie später erneut darin lesen.
Funktionen
Der Projektor verfügt über eine Netzwerk Funktion, die ihnen folgende Features
bereitstellt.
 Netzwerkpräsentation: über ein Netzwerk übertragene Computer-Bilder können durch
den Projektor projiziert werden. (74)
 Web-Steuer: der Projektor kann von einem Computer aus über ein Netzwerk überwacht
und gesteuert werden. (36)
 Mein Bild: der Projektor kann bis zu vier Standbilder speichern und projizieren. (78)
 Messenger: der Projektor kann von einem Computer über ein Netzwerk gesandten Text
anzeigen. (80)
 Netzbrücke: ein externes Gerät kann über den Projektor durch einen Computer
gesteuert werden. (83)
HINWEIS
• Alle Informationen dieser Gebrauchsanleitung können ohne vorherige
Ankündigung geändert werden.
• Die Darstellungen in dieser Bedienungsanleitung dienen rein illustrativen Zwecken.
Sie können leicht vom eigentlichen Projektor abweichen.
• Der Hersteller übernimmt keine Verantwortung für etwaige Fehler in dieser Gebrauchsanleitung.
• Die Vervielfältigung, die Weitergabe - auch auszugsweise - dieses Textes ist ohne
ausdrückliche schriftliche Genehmigung nicht gestattet.
►Überzeugen Sie sich, dass sie vor dem Gebrauch alle
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hitachi CP-TW2503

Inhaltszusammenfassung für Hitachi CP-TW2503

  • Seite 1 Projektor CP-TW2503/CP-TW3003 Bedienungsanleitung (detailliert) Netzwerkhandbuch Haben Sie vielen Dank für den Kauf dieses Produkts. Dieses Handbuch ist nur zur Erklärung der Netzwerk-Funktion gedacht. Informationen zur ordnungsgemäßen Verwendung dieses Produkts finden Sie in diesem und den anderen Produkthandbüchern. WARNUNG  ...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Inhalt  Vorsicht ..................4 1. Netzwerk-Funktion ..............5 1.1 Web-Steuerung ..................5 1.2 Netzwerkpräsentation ................. 6 1.3 Die Funktion Mein Bild ................7 1.4 Messenger-Funktion ................... 8 1.5 Die Funktion Netzbrücke ................9 1.6 Weitere Funktionen ................... 10 1.6.1 E-mail Alarm ........................
  • Seite 3 Inhalt  ® 3.2 Crestron e-Control .................. 65 3.2.1 Main-Bildschirm ....................... 67 3.2.2 Tools-Bildschirm ......................69 3.2.3 Info-Bildschirm ......................... 71 3.2.4 Help Desk-Bildschirm ...................... 72 3.2.5 Notfallwarnung ........................ 73 4. Netzwerkpräsentation ............74 4.1 Übersicht ....................74 4.2 Display-Modus ..................75 4.2.1 Einzel-PC-Modus ......................

  • Seite 4: Vorsicht

    Vorsicht Vorsicht Um die wireless Netzwerkfunktion dieses Projektors nutzen zu können, benötigen Sie den als optionales Zubehör erhältlichen USB Wireless Adapter. Vorsichtshinweise gemäß den Standards und der Gesetzgebung finden Sie in der Dokumentation, die Sie mit dem Adapter erhalten. [Beschränkung beim Anschließen/Abziehen des USB Wireless Adapter] Bevor Sie den USB Wireless Adapter verbinden oder vom Projektor trennen, müssen Sie den Projektor ausschalten und den Netzstecker aus der Steckdose ziehen.

  • Seite 5: Netzwerk-Funktion

    1. Netzwerk-Funktion 1. Netzwerk-Funktion Dieses Kapitel vermittelt eine Übersicht über die Netzwerk-Funktion. 1.1 Web-Steuerung Wenn der Projektor über das Netzwerk mit dem Computer verbunden ist, sind Fernbedienung und Statusüberwachung des Projektors mit einem Webbrowser möglich. Zwei Arten von Schnittstellen, „Projektor Web-Kontrolle“ und „Crestron e-Control“, stehen für diesen Projektor zur Verfügung.

  • Seite 6: Netzwerkpräsentation

    1. Netzwerk-Funktion 1.2 Netzwerkpräsentation Der Projektor kann die über das Netzwerk übertragenen Computerbilder und Audiodateien anzeigen bzw. wiedergeben. Für Netzwerkpräsentationen benötigen Sie die spezielle Anwendung „LiveViewer“. Die folgende Anwendung ist für Netzwerkpräsentationen erforderlich. Betriebssystem Anwendung Windows LiveViewer Mac OSX LiveViewer iOS(iPhone/iPad) Projector Quick Connection...

  • Seite 7: Die Funktion Mein Bild

    1. Netzwerk-Funktion 1.3 Die Funktion Mein Bild Der Projektor kann über das Netzwerk gesendete Standbilder anzeigen. Es können bis zu 4 Bilddateien zugeordnet werden. Für die Übertragung mit MEIN BILD ist eine spezielle Anwendung für Ihren Computer erforderlich. Verwenden Sie diese Anwendung zum Übertragen der Bilddaten.

  • Seite 8: Messenger-Funktion

    1. Netzwerk-Funktion 1.4 Messenger-Funktion Der Projektor kann auf dem Bildschirm Textdaten anzeigen, die aus dem Netzwerk stammen, und Audiodaten direkt aus dem Projektor wiedergeben. Es können bis zu 12 Textdateien gespeichert werden. Text-Daten übertragen Text-Daten anzeigen (z.B.

  • Seite 9: Die Funktion Netzbrücke

    1. Netzwerk-Funktion 1.5 Die Funktion Netzbrücke Dieser Projektor verfügt über die Funktion NETZBRÜCKE zur gemeinsamen Umsetzung eines Netzwerkprotokolls und einer seriellen Schnittstelle. Mit der Funktion NETZBRÜCKE kann ein Computer, der mit dem Projektor über ein drahtloses oder verdrahtetes LAN verbunden ist, ein externes Gerät per RS- 232C-Kommunikation mit dem Projektor als Netzwerk-Terminal steuern.

  • Seite 10: Weitere Funktionen

    1. Netzwerk-Funktion 1.6 Weitere Funktionen 1.6.1 E-mail Alarm Der Projektor kann automatisch eine Alarmnachricht an eine bestimmte E-Mail- Adresse schicken, wenn der Projektor einen Betriebszustand erfasst, der eine Wartung erfordert, oder wenn er einen Fehler erfasst. (87) 1.6.2 Projektor Steuerung über SNMP SNMP (Simple Network Management Protocol) ermöglicht die Überwachung von Projektor-Informationen wie Fehler- oder Warnstatus von einem Computer im Netzwerk aus.

  • Seite 11: Verbindung Mit Dem Netzwerk

    2. Verbindung mit dem Netzwerk 2. Verbindung mit dem Netzwerk 2.1 Systemvoraussetzungen Die folgenden Ausrüstungsteile sind zum Anschließen des Projektors an Ihren Computer über das Netzwerk erforderlich. ■ Allgemein Der Projektor: 1 Gerät, Computer : mindestens 1 Gerät ■ Einrichtung zum Verbinden des Projektors mit dem Computer 1) Herkömmliche Verbindung über Leitung *1 LAN Leitung (CAT-5 oder größer) : 1 Stück 2) Für die wireless Verbindung *2...

  • Seite 12: Verbindung Über Verdrahtetes Lan

    2. Verbindung mit dem Netzwerk HINWEIS • Die Netzwerk-Funktion steht nicht zur Verfügung, wenn STANDBY-MOD. auf STROMSPAREN gesetzt ist und der Projektor sich im Standby-Modus befindet. Verbinden Sie den Projektor mit dem Netzwerk, nachdem STANDBY-MOD. auf NORMAL gestellt wurde. (Menü SETUP im Benutzerhandbuch) Verbindung über verdrahtetes LAN Die Verbindung über verdrahtetes LAN ist möglich.
  • Seite 13 2. Verbindung mit dem Netzwerk [Über die IP-Adresse] ■ Manuelle Eingabe Der die Netzwerkadresse bezeichnende Bestandteil der IP-Adresse Ihres Computers muss der Einstellung am Projektor entsprechen. Darüber hinaus darf die gesamte IP-Adresse des Computers nicht die Adresse anderer Geräte des gleichen Netzwerks, einschließlich des Projektors, überlappen. Die Projektoreinstellungen lauten wie folgt.

  • Seite 14: Verbindung Über Drahtlos-Lan

    2. Verbindung mit dem Netzwerk Verbindung über Drahtlos-LAN Die Verbindung über ein drahtloses LAN ist mit einem als Sonderzubehör erhältlichen USB Wireless Adapter (USB-WL-11N) möglich. Für drahtloses LAN gibt es zwei Verbindungsmöglichkeiten: Ad Hoc und Infrastruktur. Fig. 2.4.a Kommunikation ohne einen Access Point (Ad Hoc) Fig.

  • Seite 15: Verbindung Im Modus Adhoc

    2. Verbindung mit dem Netzwerk 2.4.1 Verbindung im Modus Ad Hoc Nehmen Sie die folgenden Einstellungen vor, wenn Sie den Projektor und den Computer im Modus Ad Hoc verbinden. Projektor-Einstellung [Beschränkung beim Anschließen/Abziehen des USB Wireless Adapter] Bevor Sie den USB Wireless Adapter verbinden oder vom Projektor trennen, müssen Sie den Projektor ausschalten und den Netzstecker aus der Steckdose ziehen.

  • Seite 16: Verbindung Im Modus Infrastruktur

    2. Verbindung mit dem Netzwerk 2.4.2 Verbindung im Modus Infrastruktur Nehmen Sie die folgenden Einstellungen vor, wenn Sie den Projektor und den Computer im Modus Infrastruktur verbinden. [Beschränkung beim Anschließen/Abziehen des USB Wireless Adapter] Bevor Sie den USB Wireless Adapter verbinden oder vom Projektor trennen, müssen Sie den Projektor ausschalten und den Netzstecker aus der Steckdose ziehen.
  • Seite 17 2. Verbindung mit dem Netzwerk Verbindung im Modus Infrastruktur (Fortsetzung) Funktion SSID-SUCHLISTE Die Verbindung kann durch Auswahl aus der SSID-SUCHLISTE hergestellt werden, ohne SSID und VERSCHLÜSSG. in DRAHTLOSEINRICHTUNG einzurichten. Der Vorgang zum Verbinden über die SSID-SUCHLISTE ist wie folgt. 1) Wählen Sie SSID-SUCHLISTE bei DRAHTLOSEINRICHTUNG im Menü NETZWERK.

  • Seite 18: Anwendungen

    2. Verbindung mit dem Netzwerk 2.5 Anwendungen Die neueste Version der Anwendungssoftware kann von den nachstehend angeführten Websites heruntergeladen werden. http://www.hitachi-america.us/projectors http://www.hitachidigitalmedia.com/ http://www.hitachi-dm.cn/ http://www.hitachi.co.jp/proj/ Hinsichtlich der iOS-Netzwerkpräsentations-Software finden Sie unter den nachstehend aufgeführten URL-Adressen Einzelheiten zu und Downloads von Projector Quick Connection.
  • Seite 19 2. Verbindung mit dem Netzwerk [Systemanforderungen für Anwendungen] (Fortsetzung) Hardware und Software Anwendung [Mac] LiveViewer Mac OSX 10.5 Mac OSX 10.6 Mac OSX 10.7 Mac OSX 10.8 Freier Festplattenspeicher: 15MB oder höher HINWEIS • Nur für Intel-Version. Power Mac wird nicht unterstützt.

  • Seite 20: Menü Netzwerk

    2. Verbindung mit dem Netzwerk 2.6 Menü NETZWERK Falsche Netzwerkeinstellungen an diesem Projektor können Netzwerkprobleme verursachen. Verständigen Sie deshalb Ihren Netzwerkadministrator vor dem Anschluss an einen vorhandenen Zugangspunkt in Ihrem Netzwerk. Wählen Sie "NETZWERK" aus dem Hauptmenü, um auf die folgenden Funktionen zuzugreifen. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼...

  • Seite 21: Alle Löschen

    2. Verbindung mit dem Netzwerk Element Beschreibung Zur Identifizierung innerhalb des Netzwerks kann ein beliebiger Name im Projektor eingerichtet werden. (1) Wählen Sie PROJEKTOR NAME und drücken Sie die Taste ►. Der Dialog PROJEKTOR NAME wird angezeigt. Geben Sie über die eingeblendete Software-Tastatur PROJEKTOR NAME ein.
  • Seite 22 2. Verbindung mit dem Netzwerk Element Beschreibung Konfiguriert das Drahtlos-Netzwerk. Einstellwerte werden durch Auswählen von ANWENDEN gespeichert. HINWEIS Die Einstellwerte werden nicht gespeichert, wenn das Menü vor Auswählen von Übernehmen ausgeblendet wird. Sucht nach verfügbaren Drahtlos-Netzwerken und zeigt SSID- eine SSID-Liste an. SUCHLISTE Sie können eine SSID für die Verbindung in der Liste wählen.
  • Seite 23 2. Verbindung mit dem Netzwerk Element Beschreibung Symbol Beschreibung Der Projektor baut die Verbindung mit dem Drahtlos-Netzwerk auf. Das Drahtlos-Netzwerk arbeitet mit Verschlüsselung. Die Empfangsstärke. Gerät auf Ad Hoc eingestellt. (2) Wählen Sie die SSID, mit der Sie eine Verbindung aufbauen möchten, und drücken Sie die Taste ►...
  • Seite 24 2. Verbindung mit dem Netzwerk Element Beschreibung (3) Die nachstehende OSD-Anzeige ist während des Verbindungsaufbaus zu sehen. Während des Verbindungsaufbaus sind alle Tasten mit Ausnahme der Reset-Taste funktionslos. Drücken der Reset-Taste bewirkt einen Abbruch des Verbindungsaufbaus. Die nachstehende OSD-Anzeige erscheint nach Abschluss des Verbindungsaufbaus.
  • Seite 25 2. Verbindung mit dem Netzwerk Element Beschreibung SSID- SUCHLISTE (fortsetzung) Schaltet zwischen ADHOC und INFRASTRUKTUR um. Wählen Sie den Modus des Netzwerkkommunikationssystems. Wählen Sie die zur Einrichtung Ihres Computers passende Einstellung. ADHOC  INFRASTRUKTUR Drücken Sie zum Speichern der Einstellung die Taste ►. DRAHTLOSEINRICHTUNG HINWEIS (fortsetzung)
  • Seite 26 2. Verbindung mit dem Netzwerk Element Beschreibung Konfiguriert die Subnet-Maske, wenn DHCP deaktiviert ist. SUBNET- Geben Sie die SUBNET-MASKE ein. MASKE Diese Funktion steht nur zur Verfügung, wenn DHCP auf AUS eingestellt ist. Konfiguriert das Standardgateway, wenn DHCP deaktiviert ist. Geben Sie die Adresse für das VORGABE-GATEWAY VORGABE- GATEWAY...
  • Seite 27 2. Verbindung mit dem Netzwerk Element Beschreibung Wählen Sie das zu verwendende Verschlüsselungsverfahren. WPA2-PSK(AES)  WPA2-PSK(TKIP)   WPA-PSK(AES)   WEP 64bitWEP 128bitWPA-PSK(TKIP) Bei Auswahl eines anderen Verschlüsselungsverfahrens als AUS und Drücken der Taste ► ist die Eingabe des Verschlüsselungsschlüssels erforderlich.
  • Seite 28 2. Verbindung mit dem Netzwerk Element Beschreibung Konfiguriert das verdrahtete Netzwerk. Einstellwerte werden durch Auswählen von ANWENDEN gespeichert. HINWEIS Die Einstellwerte werden nicht gespeichert, wenn das Menü vor Auswählen von Übernehmen ausgeblendet wird. Legt fest, ob die IP-Adresse automatisch bezogen EINRICHTUNG werden soll.
  • Seite 29 2. Verbindung mit dem Netzwerk Element Beschreibung Konfiguriert das Standardgateway, wenn DHCP deaktiviert ist. VORGABE- Geben Sie das VORGABE-GATEWAY ein. GATEWAY Diese Funktion steht nur zur Verfügung, wenn DHCP auf AUS eingestellt ist. EINRICHTUNG Konfiguriert die Adresse des DNS-Servers. MIT KABEL Geben Sie die Adresse des DNS-Servers ein.
  • Seite 30 2. Verbindung mit dem Netzwerk Element Beschreibung Bei Auswahl dieses Menüpunkts wird der Info-Dialog mit den Einstellungen für Drahtlos-LAN und verdrahtetes LAN eingeblendet. Wechseln Sie mit den Tasten ▲/▼ zwischen den Seiten. Auf der ersten Seite werden die Einstellungen für Drahtlos-LAN angezeigt.

  • Seite 31: Subnet-Maske Und Vorgabe-Gateway

    2. Verbindung mit dem Netzwerk Element Beschreibung Die nachstehenden Informationen werden angezeigt. PASSCODE IP-ADRESSE SUBNET-MASKE VORGABE-GATEWAY DNS SERVER MAC-ADRESSE DATEN Passcode erlaubt bei Verwendung von KABELVERBINDUNG Netzwerkpräsentation eine einfache Verbindung des Projektors und des Computers mit dem Netzwerk. Einzelheiten siehe Netzwerkpräsentation (74). HINWEIS DATEN •...
  • Seite 32 2. Verbindung mit dem Netzwerk Element Beschreibung Wenn Sie die Zeitinformation über das Netzwerk abfragen, geben Sie den SNTP-Server mit der IP- Adresse oder dem Domänennamen an. Bis zu 255 Zeichen können für den Domänennamen eingegeben werden. Sie werden über die Software-Tastatur eingegeben. SNTP- Einzelheiten zum Gebrauch der Software-Tastatur siehe SERVER...
  • Seite 33 2. Verbindung mit dem Netzwerk Element Beschreibung Bei Auswahl dieses Menüpunkts wird das Menü MEIN BILD angezeigt. Nutzen Sie das Programm, um die Bilddaten zu übertragen. Es kann von der Website heruntergeladen werden. Einzelheiten zu MEIN BILD siehe 5. Mein Bild (78). Wählen Sie über MEIN BILD ein Bild und drücken Sie die Taste ►...
  • Seite 34 Für die Verwendung von Netzwerkpräsentation benötigen Sie eine spezielle Anwendung. Die entsprechende Installationsdatei finden Sie auf der beiliegenden Anwendungs-CD. Sie können die aktuellste Version und relevante Informationen auch von der Hitachi Website herunterladen. Für Einzelheiten zu Netzwerkpräsentation siehe 4. Netzwerkpräsentation (74).
  • Seite 35 2. Verbindung mit dem Netzwerk Element Beschreibung • Um vom Einzel-PC-Modus zum Multi-PC-Modus zu wechseln, drücken Sie die Taste ►, um OK im Dialog auszuwählen und anschließend die ENTER- oder -Taste. Der Display-Modus wird geändert. MULTI-PC- • Die Presenter-Modus- MODUS Einstellung des ausgewählten (Fortsetzung) Computers wird wirksam, wenn...

  • Seite 36: Web-Steuerung

    3. Web-Steuerung 3. Web-Steuerung Sie können den Projektor über das Netzwerk von einem Browser auf dem Computer aus einstellen und steuern, sofern beide mit dem selben Netzwerk verbunden sind. ■Projektor Web-Kontrolle In Projektor Web-Kontrolle können Sie den Projektor bedienen, Statusinformation wie Lampenzeit abfragen und E-Mail- oder Zeitplaneinstellungen vornehmen.
  • Seite 37 3. Web-Steuerung HINWEIS • Crestron e-Control -Anwendung. Sie müssen ® ® ist eine Flash Player auf Ihrem Computer installiert haben, um Crestron ® ® Adobe Flash ® ® e-Control nutzen zu können. Crestron e-Control wird nur in Webbrowsern angezeigt, die Flash ®...

  • Seite 38: Projektor Web-Kontrolle

    3. Web-Steuerung 3.1 Projektor Web-Kontrolle 3.1.1 Login Um die Funktion Projektor Web-Kontrolle zu benutzen, müssen Sie sich mit Ihrem Benutzernamen und Ihrem Passwort anmelden. Nachfolgend finden Sie die werkseitigen Voreinstellungen für Benutzernamen und Passwort. Anmeldebildschirm Benutzername Administrator <blank> Passwort Geben Sie Ihren Benutzernamen und Ihr Passwort ein und klicken Sie auf [OK]. Bei erfolgreicher Anmeldung wird der folgende Bildschirm angezeigt.

  • Seite 39: Netzwerkinformationen

    3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.2 Netzwerkinformationen Zeit die aktuellen Netzwerk Konfigurations Einstellungen des Projektors an. Abschnitt Beschreibung Zeigt gemeinsamen Daten von wireless LAN und IP-Konfiguration kabelgebundenem LAN an. Projektorname Zeigt die Einstellungen für den Projektor Namen. Daten Drahtlosverbindung Zeigt die aktuellen Einstellungen für wireless LAN an. Modus Zeigt den Modus der wireless LAN Datenübertragung an.

  • Seite 40: Netzwerk Einstellungen

    3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.3 Netzwerk Einstellungen Zeigt und konfiguriert Netzwerk Einstellungen. Abschnitt Beschreibung Konfiguriert die gemeinsamen Einstellungen von wireless Allgemeines Setup LAN und kabelgebundenem LAN. Konfiguriert den Namen des Projektors. Der Projektor Name darf bis zu 64 alphanumerische Zeichen. Nur Buchstaben, Zahlen und die folgenden Symbole dürfen Projektorname benutzt werden.

  • Seite 41: Ip-Konfiguration

    3. Web-Steuerung 3.1 Projektor Web-Kontrolle - Netzwerk Einstellungen (Fortsetzung) Abschnitt Beschreibung Konfiguriert die Einstellungen für wireless LAN. Drahtloseinrichtung Wählen sie “Adhoc” oder “Infrastructure”. Modus IP-Konfiguration Konfiguriert Netzwerk Einstellungen. DHCP EIN Aktiviert DHCP. DHCP AUS Disables DHCP. Configuriert die IP Adresse, sofern DHCP deaktiviert ist. IP-Adresse Subnetzmaske Configuriert die Subnetzmaske, sofern DHCP deaktiviert ist.
  • Seite 42 3. Web-Steuerung 3.1 Projektor Web-Kontrolle - Netzwerk Einstellungen (Fortsetzung) Abschnitt Beschreibung Konfiguriert die Einstellungen für wireless LAN. Drahtloseinrichtung Geben Sie den WEP-Schlüssel ein. Der WEP-Schlüssel kann ASCII-Zeichen oder Hexadezimalzahlen enthalten. Die Länge des Schlüssels ist entsprechend des WEP- und des Zeichenformats wie folgt WEP-Schlüssel definiert.
  • Seite 43 3. Web-Steuerung 3.1 Projektor Web-Kontrolle - Netzwerk Einstellungen (Fortsetzung) Abschnitt Beschreibung Konfiguriert die Einstellungen für kabelgebundenes LAN. Einrichtung mit Kabel IP-Konfiguration Konfiguriert Netzwerk Einstellungen. DHCP EIN Aktiviert DHCP. DHCP AUS Disables DHCP. Configuriert die IP Adresse, sofern DHCP deaktiviert ist. IP-Adresse Subnetzmaske Configuriert die Subnetzmaske, sofern DHCP deaktiviert ist.

  • Seite 44: Port-Einstellungen

    3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.4 Port-Einstellungen Zeigt und konfiguriert die Einstellungen der Kommunikationsports. Abschnitt Beschreibung Netzsteuerport1 (Port 23) Konfiguriert command control port 1 (Port 23). Klicken Sie [Ein] um Port 23 zu verwenden. Port geöffnet Klicken Sie [Ein] alls eine Authentifizierung verlangt wird für Authentifizierung diesen Port.
  • Seite 45 3. Web-Steuerung 3.1 Projektor Web-Kontrolle - Port-Einstellungen (Fortsetzung) Abschnitt Beschreibung Konfiguriert den MIB-Datei-Port. SNMP-Port Klicken Sie [Ein] um Port 23 zu verwenden. Port geöffnet Konfiguriert das Ziel der SNMP Trap im IP Format. • Diese Adresse kann nicht nur als IP, sondern auch als Domain Name eingegeben werden, wenn der aktuelle DNS Trap-Adresse Server entsprechend in das Netzwerk Einstellungen.

  • Seite 46: E-Mail-Einstellungen

    3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.5 E-Mail-Einstellungen Zeit und konfiguriert E-mail Adressen Einstellungen. Abschnitt Beschreibung Klicken Sie [Ein] um die E-mail Funktion zu nutzen. Konfigurieren sie die Bedingungen für den E-Mail-Versand E-Mail senden bei den Benachrichtigungseinstellungen. Konfiguriert die Adresse des Mail Servers im IP Format. •...

  • Seite 47: Benachrichtigungseinstellungen

    3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.6 Benachrichtigungseinstellungen Zeigt und konfiguriert Fehler und Alarm Einstellungen. Benachrichtigungen wie E-Mail und SNMP-Trap können bezüglich der nachstehenden Fehler/Warnugen eingerichtet werden. Abdeckungsfehler Lüfterfehler Lampenfehler Temperaturfehler Luftzirkulationsfehler Kältefehler Filterfehler Sonstiger Fehler Zeitplanausführungsfehler Lampenzeitalarm Filterzeitalarm Kaltstart Authentifizierungsfehler ...
  • Seite 48 3. Web-Steuerung 3.1 Projektor Web-Kontrolle - Benachrichtigungseinstellungen (Fortsetzung) Die Alarm Meldungen werden unten gezeigt. Abschnitt Beschreibung Konfiguriert den Zeitpunkt des Alarms. Alarmzeit (Nur bei Lampenzeitalarm und Filterzeitalarm.) Klicken Sie [Ein] um den SNMP Trap Alarm zu aktivieren. SNMP-Trap Klicken Sie [Ein] um den E-mail Alarm zu aktivieren. E-Mail senden (Außer bei Kaltstart und Authentifizierungsfehler.) Konfiguriert das Subjekt-Feld eines zu versendenen E-mails.

  • Seite 49: Zeitplaneinstellungen

    3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.7 Zeitplaneinstellungen Zeigt und konfiguriert die Ablaufeinstellungen. HINWEIS • Stellen sich sicher, dass Datum und Zeit eingestellt sind, bevor sie geplante  Ereignisse aktivieren. ( • Für Einzelheiten zu den Zeitplaneinstellungen  siehe 8.3. Ereignisplanung. ( 1) Zeitplanverwaltung Abschnitt Beschreibung...
  • Seite 50 3. Web-Steuerung 3.1 Projektor Web-Kontrolle - Zeitplaneinstellungen (Fortsetzung) Abschnitt Beschreibung Markieren Sie das Kontrollkästchen des auszuführenden Zeitplan Zeitplans. Wählen Sie das Programm. Einzelheiten der in einzelnen Programmen definierten Ereignisse können in der unten auf Programm dem Bildschirm angezeigten Programmliste geprüft werden. Geben Sie das Datum (Monat/Tag) ein, wenn der Zeitplan für ein bestimmtes Datum (1~5) ausgeführt werden soll.
  • Seite 51 3. Web-Steuerung 3.1 Projektor Web-Kontrolle - Zeitplaneinstellungen (Fortsetzung) 2) Programm bearbeiten Die aktuellen Ereigniseinstellungen werden in der Liste angezeigt. Zum Hinzufügen weiterer Funktionen und Events klicken Sie auf die folgenden Gegenstände. HINWEIS • Es können maximal 16 Zeitplan- Programme eingerichtet werden. Maximal 20 Ereignisse können in einem Programm gespeichert werden.
  • Seite 52 3. Web-Steuerung 3.1 Projektor Web-Kontrolle - Zeitplaneinstellungen (Fortsetzung) Abschnitt Beschreibung Messenger TEXT AUS TEXT 1 TEXT 2 TEXT 3 TEXT 4 TEXT 5 Konfiguriert die Parameter für die Anzeige der "Messenger"- Daten. TEXT 6 TEXT 7 TEXT 8 TEXT 9 TEXT 10 TEXT 11 TEXT 12...

  • Seite 53: Datums-/Uhrzeiteinstellungen

    3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.8 Datums-/Uhrzeiteinstellungen Zeigt und konfiguriert die Einstellungen von Datum und Zeit. Abschnitt Beschreibung Konfiguriert das aktuelle Datum im Jahr/Monat/Tag Format. Aktuelles Datum Konfiguriert die aktuelle Zeit im Stunde:Minute:Sekunde Aktuelle Uhrzeit Format. Klicken Sie [EIN] um die Daten für Sommer/Winter Zeit Sommerzeit einzustellen und nehmen sie die folgenden Einstellungen vor.
  • Seite 54 3. Web-Steuerung 3.1 Projektor Web-Kontrolle - Datums-/Uhrzeiteinstellungen (Fortsetzung) Abschnitt Beschreibung Angabe der Zeitdifferenz. Geben sie dieselbe Zeitdifferenz Zeitzonendifferenz ein wie auf Ihrem Computer. Wenn sie unsichert sind, wenden sie sich an ihren IT Spezialisten. Konfiguriert die SNTP Server Adresse im IP Format. •...

  • Seite 55: Sicherheitseinstellungen

    3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.9 Sicherheitseinstellungen Zeigt und konfiguriert Passwörter und andere Sicherheitseinstellungen. Abschnitt Beschreibung Konfiguriert Benutzernamen und Passwort. Benutzerkonto Konfiguriert den Benutzernamen. Benutzername Die Länge der text darf bis zu 255 alphanumerische Zeichen. Konfiguriert das Passwort. Passwort Die Länge der text darf bis zu 255 alphanumerische Zeichen.

  • Seite 56: Projektorsteuerung

    3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.10 Projektorsteuerung Der Projektor kann über die Elemente auf dem Bildschirm bedient werden. Die Bedienelemente sind im Hauptmenü nach Kategorien aufgeführt. Die meisten Einstellungen haben ein Submenü. Für weitere Einzelheiten, sehen Sie in der Tabelle nach.
  • Seite 57 3. Web-Steuerung 3.1 Projektor Web-Kontrolle - Projektorsteuerung (Fortsetzung) Abschnitt POWER EINGABEQUELLE BILD-MODUS EINFRIEREN STUMM EINFRIEREN HAUPTMENÜ VERGRÖßERN POSITION V VERGRÖSSERN POSITION H VERGRÖSSERN SCHABLONE MEIN BILD MEIN BILD LÖSCHEN (weiter auf der nächsten Seite)
  • Seite 58 3. Web-Steuerung 3.1 Projektor Web-Kontrolle - Projektorsteuerung (Fortsetzung) Abschnitt IWB-MODUS AUTOM. KALIBRIEREN MANUELL KALIBRIEREN HELLIGKEIT KONTRAST HDCR ACCENTUALIZER GAMMA BILD FARB-TEMP. FARBE F-TON SCHÄRFE AKTI. BLENDE EINST-SPEICH. BILDFORMAT. Der gewählte Parameter kann je nach Eingangssignal möglicherweise nicht angewendet werden. OVER SCAN V-POSIT ABBILDUNG H-POSIT...
  • Seite 59 3. Web-Steuerung 3.1 Projektor Web-Kontrolle - Projektorsteuerung (Fortsetzung) Abschnitt D-ZOOM D-SHIFT V D-SHIFT H BILDPOSITION H KEYSTONE V KEYSTONE KEYSTONE H Eckenposition PERF. ANPASSG. Zeilenverzerrung AUTO-ÖKO-MODUS SETUP ÖKO-MODUS INSTALLAT. STANDBY-MOD. HINWEIS • Die Netzwerk-Funktion steht nicht zur Verfügung, wenn STANDBY-MOD. auf STROMSPAREN gesetzt ist und der Projektor sich im Standby-Modus befindet.
  • Seite 60 3. Web-Steuerung 3.1 Projektor Web-Kontrolle - Projektorsteuerung (Fortsetzung) Abschnitt AUTOM.SUCHE DIREKTSTROM AN AUTOMATIK AUS OPT. MEINE TASTE 1 / 2 FERNB.EMPF. FERNB.FREQ. Presenter-Modus verl SERVICE Obligatorisches Verlassen des Presenter-Modus. Für Einzelheiten zum Presenter-Modus siehe Kapitel 4. 75...

  • Seite 61: Fernbedienung

    3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.11 Fernbedienung Die Funktionen auf der gebundelten Fernbedienung sind dem Web- Fernbedienungskontrollschirm zugewiesen. Bedienen Sie den Projektor nicht gleichzeitig mit der Projektor-Fernbedienung und der Web- Fernbedienung. Dies kann zu Betriebsstorungen im Projektor fuhren. • (STANDBY/ON) •...

  • Seite 62: Projektorstatus

    3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.12 Projektorstatus Zeigt die aktuellen Einstellungen und den Status des Projektors an. Abschnitt Beschreibung Fehlerstatus Zeigt den Fehlerstatus an. Lampenzeit Zeigt die Benutzungsdauer der Lampe an. Filterzeit Zeigt die Benutzungsdauer des Filters an. Zeit den Stromversorgungsstatus an. Power-Status Eingabestatus Zeigt die Eingangssignalquelle an.

  • Seite 63: Netzwerk-Neustart

    3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.13 Netzwerk-Neustart Starten die Netzwerkverbindung des Projektors neu. Abschnitt Beschreibung Starten die Netzwerkverbindung des Projektors neu, um die Neustart neuen Konfigurationseinstellungen zu aktivieren. HINWEIS • Ein Neustart erfordert eine erneute Anmeldung, damit eine weitere Steuerung oder Konfigurierung des Projektors uber den Web-Browser erfolgen kann.

  • Seite 64: Verbindungstest

    3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.14 Verbindungstest Prüft, ob das Netzwerk eine Verbindung mit einem DNS-Server oder einem SNTP-Server usw. aufbaut. Abschnitt Beschreibung Klicken Sie nach der Eingabe der IP-Adresse, mit der eine Verbindung hergestellt werden soll, auf die Schaltfläche Ziel-IP-Adresse [Ausführen], um die Verbindung zu prüfen.

  • Seite 65: Crestron E-Control

    3. Web-Steuerung 3.2 Crestron e-Control ® Registrierkarte Zuerst wird der oben abgebildete Main- Bildschirm eingeblendet. Wenn Sie jedoch User Password im Tools-Bildschirm aktiviert haben (69), erscheint das rechts abgebildete Dialogfenster mit der Aufforderung, Ihr Passwort einzugeben. Weitere Bedienvorgänge sind erst nach Eingabe des Passworts möglich. Nach Eingabe des voreingestellten Passworts schließt sich das Dialogfenster und der Main- Bildschirm wird eingeblendet.
  • Seite 66 3. Web-Steuerung ® 3.2 Crestron e-Control (continued) HINWEIS • Wurde für Crestron e-Control unter Netzwerk Einstellungen nicht zur Steuerung ® (43) die Option Aus gewählt, kann Crestron e-Control des Projektors genutzt werden. Aktivieren Sie Crestron e-Control und schließen Sie den Webbrowser. Öffnen Sie den Webbrowser anschließend erneut und geben Sie die IP-Adresse des Projektors ein.

  • Seite 67: Main-Bildschirm

    3. Web-Steuerung ® 3.2 Crestron e-Control (Fortsetzung) 3.2.1 Main-Bildschirm Sie können die grundlegenden Steuerfunktionen des Projektors über diesen Bildschirm bedienen. HINWEIS • Befindet sich der Projektor im Standby-Modus, kann nur die Schaltfläche [Power] bedient werden. 1 Klicken Sie auf eine Schaltfläche und folgen Sie den Bedienschritten. Schaltfläche Beschreibung Schaltet das Gerät ein/aus.
  • Seite 68 3. Web-Steuerung ® 3.2 Crestron e-Control - Main-Bildschirm (Fortsetzung) 3 Klicken Sie auf eine Schaltfläche und folgen Sie den Bedienschritten. Klicken Sie auf die Symbole ◄ / ► links und rechts außen, um die nicht sichtbaren Schaltflächen einzublenden. Schaltfläche Beschreibung Einfrieren-Status ein/aus.

  • Seite 69: Tools-Bildschirm

    3. Web-Steuerung ® 3.2 Crestron e-Control (Fortsetzung) 3.2.2 Tools-Bildschirm Konfiguriert die Einstellungen zwischen Projektor und Crestron -Steuersystem. ® Klicken Sie auf [Exit], um zum Main-Bildschirm zurückzukehren. HINWEIS • Werden 2-Bit-Zeichen verwendet, können der Eingabetext bzw. die Ziffern nicht korrekt definiert werden. •...
  • Seite 70 3. Web-Steuerung ® 3.2 Crestron e-Control - Tools-Bildschirm (Fortsetzung) 2 Projector (Fortsetzung) Konfiguriert die Netzwerkeinstellungen des Projektors. Abschnitt Beschreibung DHCP Aktiviert DHCP. Configuriert die IP Adresse, sofern DHCP deaktiviert ist. IP Address Configuriert die Subnetzmaske, sofern DHCP deaktiviert ist. Subnet Mask Configuriert den Standardgateway, sofern DHCP deaktiviert ist.

  • Seite 71: Info-Bildschirm

    3. Web-Steuerung ® 3.2 Crestron e-Control (Fortsetzung) 3.2.3 Info-Bildschirm Zeigt die aktuellen Einstellungen und den Status des Projektors an. Klicken Sie auf [Exit], um zum Main-Bildschirm zurückzukehren. 1 Projector Information Abschnitt Beschreibung Projector Name Zeigt die Einstellungen für den Projektor Namen. Zeigt den Standortnamen des Projektors an.

  • Seite 72: Help Desk-Bildschirm

    3. Web-Steuerung ® 3.2 Crestron e-Control (Fortsetzung) 3.2.4 Help Desk-Bildschirm Sendet/empfängt Nachrichten an/vom Administrator für Crestron RoomView ® Express. Schaltfläche Beschreibung Sendet eine Nachricht. Send Prüfen Sie die empfangene Nachricht.

  • Seite 73: Notfallwarnung

    3. Web-Steuerung ® 3.2 Crestron e-Control (Fortsetzung) 3.2.5 Notfallwarnung Sendet der Administrator für Crestron RoomView ® Express eine Warnmeldung, wird diese auf dem Bildschirm angezeigt. Sie können die Warnmeldung im Chatformat beantworten. Geben Sie eine Nachricht in das Feld unter der Warnmeldung ein und klicken Sie auf [Send]. HINWEIS •...

  • Seite 74: Netzwerkpräsentation

    4. Netzwerkpräsentation 4. Netzwerkpräsentation 4.1 Übersicht Der Projektor kann die über das Netzwerk übertragenen Computerbilder und Audiodateien anzeigen bzw. wiedergeben. Diese Netzwerkpräsentationsfunktion erleichtert die reibungslose Durchführung Ihrer Präsentationen und das Abhalten von Konferenzen. Für eine Netzwerkpräsentation benötigen Sie die exklusive Anwendung “LiveViewer”.

  • Seite 75: Display-Modus

    4. Netzwerkpräsentation 4.2 Display-Modus LiveViewer verfügt über zwei Display-Modi: Einzel-PC- und Multi-PC-Modus. 4.2.1 Einzel-PC-Modus Im Einzel-PC-Modus können Bilder im Vollbildformat von einem Computer über Wireless-LAN (drahtlos) oder verdrahtetes-LAN an den Projektor/Umschalter übertragen und angezeigt werden. ■ Presenter-Modus Beim Einzel-PC-Modus wird der Projektor mit einem Computer belegt und kann den Zugang anderer Computer sperren (falls der Presenter-Modus in LiveViewer auf EIN gesetzt ist).

  • Seite 76: Multi-Projektor-Modus

    4. Netzwerkpräsentation 4.3 Multi-Projektor-Modus Im Multi-Projektor-/Multi-Display-Modus können bis zu 12 Projektoren oder mit Projektoren verbundene Umschalter über Drahtlos-LAN oder verdrahtetes LAN gleichzeitig mit dem Computer verbunden sein. Diese Funktion ist nur für Windows-Benutzer von Belang. 4.4 Moderator-Steuermodus Ein Computer kann als Moderator (Host) zur Steuerung aller anderen Computer (Clients) oder der über Drahtlos-LAN oder verdrahtetes LAN mit dem Projektor verbundenen Umschalter eingerichtet werden.

  • Seite 77: Portnummer

    4. Netzwerkpräsentation 4.5 Portnummer Die für LiveViewer verwendeten Anschlussnummern sind nachstehend aufgeführt. Anschluss Nr. Protokoll 5500 5900 9720 HINWEIS • Wenn andere Anwendungen die obigen Anschlüsse belegen, arbeiten LiveViewer und Projector Quick Connection möglicherweise nicht.

  • Seite 78: Die Funktion "Mein Bild

    5. Die Funktion “Mein Bild” 5.Die Funktion “Mein Bild” Der Projektor kann Standbilder anzeigen, die über das Netzwerk übermittelt werden. Es können bis zu 4 Bilddateien zugeordnet werden. Die MEIN BILD Übertragung verlangt eine besondere Anwendung auf ihrem Computer. Nutzen Sie das Programm, um die Bilddaten zu übertragen. Informationen zu den erforderlichen Einstellungen und Bedienschritten am Computer und am Projektor finden Sie in der Bedienungsanleitung des Programms.
  • Seite 79 5. Die Funktion “Mein Bild” HINWEIS • Durch Verwendung von MY BUTTON zur Registrierung von MEIN BILD kann das übertragene Bild angezeigt werden. (Menü OPT. im Benutzerhandbuch) • Die Bilddatei kann auch unter Zuhilfenahme der Zeitplanfunktion vom Web- Browser angezeigt werden. Siehe Abschnitt 8.3 Ereignis Planung (92) für nähere Einzelheiten.

  • Seite 80: Messenger-Funktion

    6. Messenger-Funktion 6. Messenger-Funktion 6.1 Übersicht Der Projektor kann auf dem Bildschirm Textdaten anzeigen, die aus dem Netzwerk stammen, und Audiodaten direkt aus dem Projektor wiedergeben. Für die Anzeige von Textdaten auf dem Bildschirm gibt es zwei Möglichkeiten. Die eine ist Anzeigen des vom Computer übertragenen Textes in Echtzeit, bei der anderen wird ein im Projektor gespeicherter Text ausgewählt und angezeigt.

  • Seite 81: Unterstützte Sprachen

    6. Messenger-Funktion Die Messenger-Funktion erfordert eine exklusive Anwendung auf Ihrem Computer. Zum Bearbeiten, Übertragen und Anzeigen der Textdaten verwenden Sie diese Anwendung. Informationen zu den erforderlichen Einstellungen und Bedienschritten am Computer und am Projektor finden Sie in der Bedienungsanleitung des Programms.
  • Seite 82 6. Messenger-Funktion 3) Einblendung (Pop on) Die komplette Meldung wird im rechteckigen Anzeigebereich eingeblendet. 4) Bildseite (Picture Side) Die Meldung wird im Anzeigebereich rechts oder links angezeigt. Diese Darstellungsart steht nur bei den WXGA- und WUXGA-Projektormodellen zur Verfügung. HINWEIS • Durch Verwendung von MY BUTTON zur Registrierung von MESSENGER kann die Anzeige des Messenger-Textes ein/aus geschaltet werden.

  • Seite 83: Die Funktion "Netzbrücke

    7. Die Funktion “Netzbrücke” 7. Die Funktion “Netzbrücke” Dieser Projektor verfügt über die Funktion NETZBRÜCKE zur gemeinsamen Umsetzung eines Netzwerkprotokolls und einer seriellen Schnittstelle. Mit der Funktion NETZBRÜCKE kann ein Computer, der mit dem Projektor über ein drahtloses oder verdrahtetes LAN verbunden ist, ein externes Gerät per RS- 232C-Kommunikation mit dem Projektor als Netzwerk-Terminal steuern.

  • Seite 84: Kommunikations-Setup

    7. Die Funktion “Netzbrücke” 7.2 Kommunikations-Setup Zum Konfigurieren der Kommunikationseinrichtung mit NETZBRÜCKE für den Projektor verwenden Sie die Optionen im Menü KOMMUNIKATION. Öffnen Sie das Menü des Projektors und wählen Sie das Menü OPT. - SERVICE - KOMMUNIKATION. (Menü OPT. > SERVICE > KOMMUNIKATION im Benutzerhandbuch) 1) Wählen Sie im Menü...

  • Seite 85: Übertragungsmethode

    7. Die Funktion “Netzbrücke” 7.4 Übertragungsmethode Die Übertragungsmethode kann über Menüs nur dann gewählt werden, wenn NETZBRÜCKE bei KOMMUNIKATIONSTYP gewählt ist. (Menü OPT. > SERVICE > KOMMUNIKATION im Benutzerhandbuch) HALB-DUPLEX  VOLL-DUPLEX 7.4.1 HALB-DUPLEX Diese Methode erlaubt es dem Projektor eine Kommunikation in beiden Richtungen, wobei jedoch jeweils Daten nur in einer Richtung übertragen, d.

  • Seite 86: Voll-Duplex

    7. Die Funktion “Netzbrücke” 7.4 Übertragungsmethode (Fortsetzung) HINWEIS • Mit der Methode HALB-DUPLEX kann der Projektor maximal 254 Byte an Daten auf einmal senden. • Wenn eine Überwachung der Antwortdaten von einem externen Gerät nicht erforderlich und die ANTWORTGRENZZEIT auf AUS eingestellt ist, kann der Projektor die Daten vom Computer ohne Unterbrechung empfangen und an ein externes Gerät weiterleiten.

  • Seite 87: Weitere Funktionen

    8. Weitere Funktionen 8. Weitere Funktionen 8.1 E-mail Alarm Der Projektor kann automatisch eine E-mail Warnung an spezifische E-Mail versenden, wenn der Projektor bestimmte Umstände für Wartung oder einen Fehler bemerkt. HINWEIS • Es können bis zu 5 E-mail Adressen angegeben werden. •...
  • Seite 88 8. Weitere Funktionen HINWEIS • Der Zeitpunkt, zu dem Filterfehler betreffende E-Mails empfangen werden, ist von der Einstellung bei FILTERMELDUNG unter SERVICE im Menü OPT. abhängig, mit der die Zeitdauer bis zum Anzeigen der Filtermeldung auf dem Projektionsbildschirm festgelegt wird. Überschreitet die Nutzungszeit des Filters das eingestellte Zeitlimit, wird eine E-Mail gesendet.

  • Seite 89: Mail Einstellungen (46)

    8. Weitere Funktionen Um den E-mail Alarm des Projektors zu verwenden, nehmen sie bitte folgende Einstellungen durch den Browser vor. Mail Einstellungen (46) 1) Wählen Sie [E-Mail-Einstellungen] im Hauptmenü von Projektor Web- Kontrolle. 2) Konfigurieren Sie die einzelnen Menüpunkte auf der Seite E-Mail- Einstellungen.

  • Seite 90: Projektor Steuerung Über Snmp

    8. Weitere Funktionen 8.2 Projektor Steuerung über SNMP Das SNMP (Simple Network Management Protocol) ermöglicht es, die Projektor Information zu lenken, was als Fehler oder Warnung gilt; dies geschieht über einen Computer im Netzwerk. HINWEIS • Es wird empfohlen, die SNMP Funktionen von einem Netzwerk Administrator ausführen zulassen.
  • Seite 91 8. Weitere Funktionen Richten Sie die nachstehenden Funktionen über den WEB-Browser ein, wenn Sie den Projektor mit SNMP verwalten möchten. Port-Einstellungen (44) 1) Wählen Sie [Port-Einstellungen] im Hauptmenü von Projektor Web-Kontrolle. 2) Klicken Sie auf [MIB-Datei herunterladen], um eine MIB-Datei herunterzuladen. 3) Klicken Sie [Ein] und öffnen sie den SNMP-Port.

  • Seite 92: Ereignis Planung

    8. Weitere Funktionen 8.3 Ereignis Planung Die Planungsfunktion ermöglicht es, Ereignisse einzustellen unter Einschluß von Power on / Power off. Der Projektor steuert sich hierbei selbst. Das Einsetzen der Batterie ist erforderlich, wenn Sie das Gerät mit STANDBY- MOD. auf STROMSPAREN (Siehe Benutzerhandbuch – SETUP) verwenden oder ausschalten möchten.
  • Seite 93 8. Weitere Funktionen Nachstehend ist beschrieben, wie ein Zeitplan in Projektor Web-Kontrolle eingerichtet wird. Zur Nutzung der Zeitplan-Funktion ist die Einrichtung von Programmen erforderlich. Verschiedene Ereignisse wie Ein-/Ausschalten des Geräts und Umschalten der Eingangsquelle sowie der Zeitpunkt, zu dem das jeweilige Ereignis ausgeführt werden soll, werden in Programmen registriert.
  • Seite 94 8. Weitere Funktionen 4) Wenn Sie danach sofort ein Programm mit einer anderen Nummer bearbeiten möchten, wählen Sie das zu bearbeitende Programm in der Dropdown-Liste aus und klicken auf die Schaltfläche [Auswählen], um die Anzeige für die Bearbeitung des gewählten Programms aufzurufen. 5) Klicken Sie nach dem Vornehmen der gewünschten Programmeinstellungen auf die Schaltfläche [Zurück], um zum Bildschirm für die Zeitplanverwaltung zurückzukehren.

  • Seite 95: Bedienung Über Das Netzwerk

    8. Weitere Funktionen 8.4 Bedienung über das Netzwerk Sie können den Projektor konfigurieren und über das Netzwerk steuern mit RS- 232C Kommandos. Kommunikations Port Die folgenden beiden Ports dienen der Steuerung. TCP #23 (Netzsteuerport1 (Port 23)) TCP #9715 (Netzsteuerport2 (Port 9715)) HINWEIS •...
  • Seite 96 8. Weitere Funktionen 8.4 Bedienung über das Netzwerk (Fortsetzung) Wenn die Autentifizierung aktiviert ist, werden folgende Einstellungen verlangt. (55) 7) Klicken Sie [Sicherheitseinstellungen] im Hauptmenü. 8) Klicken Sie [Netzsteuerung] und geben Sie das gewünschte Authentisierungs- Passwort ein. * Beachten sie den HINWEIS. 9) Klicken Sie [Übernehmen] Schaltfläche an, um die Einstellungen zu speichern.
  • Seite 97 8. Weitere Funktionen 8.4 Bedienung über das Netzwerk (Fortsetzung) Kommando Format Die Kommandoformate variieren bei den verschiedenen Kommunikationsanschlussen. ● TCP #23 Sie konnen die RS-232C Kommandos ohne Anderungen verwenden. Das Format Antwortdaten ist dasselbe wie die RS-232C Kommandos. (RS- 232C Communication im Benutzerhandbuch - Technical) Jedoch wird die folgende Antwort zuruckgesendet, falls die Authentisierung bei ausgeschalteter Authentisierung versagt.

  • Seite 98: Format Der Antwort Daten

    8. Weitere Funktionen 8.4 Bedienung über das Netzwerk (Fortsetzung) Format der Antwort Daten Die Verbindungs ID (entspricht der Verbindungs ID beim Sende Daten Format) wird den RS-232C Kommando Antwort Daten hinzugefügt. <ACK-Antwort> Antwort Verbindungs-ID 1 Byte 0x06 <NAK-Antwort> Antwort Verbindungs-ID 1 Byte 0x15 <Fehlerantwort>...

  • Seite 99: Automatischer Abbruch Der Verbindung

    8. Weitere Funktionen 8.4 Bedienung über das Netzwerk (Fortsetzung) Automatischer Abbruch der Verbindung Die TCP Verbindung wird automatisch unterbrochen, nachdem innerhalb von 30 Sekunden nach Aufbau der Verbindung keine Kommunikation stattfindet. Authentisierung Der Projektor akzeptiert keine Kommandos ohne eine erfolgreiche Autentifizierung, sofern diese aktiviert ist.

  • Seite 100: Crestron Roomview

    8. Weitere Funktionen 8.5 Crestron RoomView ® ® Crestron RoomView ist ein von Crestron Electronics, Inc bereitgestelltes Ressourcen-Managementprogramm für mehrere Benutzer. Es handelt sich um eine Anwendung zur Verwaltung und gemeinsamen Steuerung des Projektors mit anderen AV-Geräten. finden Sie auf der Crestron ®...

  • Seite 101: Fehlersuche

    9. Fehlersuche 9. Fehlersuche Anzeichen: Kommunikation mit dem Projektor nicht möglich. (Verdrahtetes Netzwerk) Zu prüfende Punkte Abhilfemaßnahme Ist der Projektor eingeschaltet? Schalten Sie den Projektor ein. Schalten Sie das Netzwerkgerät ein. Ist das Netzwerkgerät wie Router o. dgl. eingeschaltet? Ist STANDBY-MOD. auf Die Netzwerk-Funktion steht nicht zur STROMSPAREN gesetzt? Verfügung, wenn STANDBY-MOD.
  • Seite 102 9. Fehlersuche Anzeichen: Kommunikation mit dem Projektor nicht möglich. (Drahtlos-Netzwerk) Zu prüfende Punkte Abhilfemaßnahme Ist der Projektor eingeschaltet? Schalten Sie den Projektor ein. Schalten Sie das Netzwerkgerät ein. Ist das Netzwerkgerät wie Access Point o. dgl. eingeschaltet? Ist STANDBY-MOD. auf Die Netzwerk-Funktion steht nicht zur STROMSPAREN gesetzt? Verfügung, wenn STANDBY-MOD.
  • Seite 103 9. Fehlersuche Anzeichen: Kommunikation mit dem Projektor nicht möglich. (Drahtlos-Netzwerk) (Fortsetzung) Zu prüfende Punkte Abhilfemaßnahme Wenden Sie sich an Ihren Ist in einem Acces Point o. dgl. eine Firewall oder ein Paketfilter Netzwerkadministrator. eingerichtet? Richten Sie die Verschlüsselungseinstellungen Arbeitet die Verbindung mit des Projektors erneut ein und stellen Sie die dem Drahtlos-Netzwerk mit Verschlüsselung?
  • Seite 104 9. Fehlersuche Anzeichen: Drahtlos-LAN und verdrahtetes LAN kann nicht gleichzeitig verwendet werden. Zu prüfende Punkte Abhilfemaßnahme Ist für Drahtlos-LAN und Für Drahtlos-LAN und verdrahtetes LAN verdrahtetes-LAN dieselbe kann nicht dieselbe Netzwerkadresse verwendet werden. Richten Sie für Drahtlos- Netzwerkadresse im Projektor eingerichtet.
  • Seite 105 9. Fehlersuche ® Anzeichen: Crestron e-Control wird nicht angezeigt. Zu prüfende Punkte Abhilfemaßnahme ® ® Player ® ® Player ist für die Anzeige von Wurde Adobe Flash Adobe Flash installiert? ® Crestron e-Control erforderlich. Installieren Sie Adobe ® ® Player. Flash Verwenden Sie einen Webbrowser, der Adobe ®...
  • Seite 106 9. Fehlersuche Anzeichen: Nur an eine bestimmte Adresse gesendete E-Mails erreichen nicht ihr Ziel. Zu prüfende Punkte Abhilfemaßnahme Prüfen Sie die Einstellungen auf dem Wurde die E-Mail-Adresse korrekt angegeben? Bildschirm E-Mail-Einstellungen in Projektor Web-Kontrolle. Wenden Sie sich an Ihren Wurde für die E-Mail-Adresse im Mail-Server ein Filter oder Netzwerkadministrator.
  • Seite 107 9. Fehlersuche Zu prüfende Punkte Abhilfemaßnahme Prüfen Sie die Zeitplaneinstellungen in Ist das auszuführende Programm korrekt eingerichtet? Projektor Web-Kontrolle. Sind gleichzeitige Ereignisse Gewisse Ereignisse können nicht gleichzeitig eingerichtet? ausgeführt werden. Richten Sie sie so ein, dass sie zu unterschiedlichen Zeiten ausgeführt werden, oder ändern Sie ihre Reihenfolge.
  • Seite 108 9. Fehlersuche Anzeichen: Das externe Gerät kann nicht über die Netzbrücke bedient werden. Zu prüfende Punkte Abhilfemaßnahme Sind die Einstellungen für Prüfen Sie die Einstellungen im Menü Netzbrücke aktiviert? OPT. – SERVICE – KOMMUNIKATION – KOMMUNIKATIONSTYP. Ist STANDBY-MOD. auf Die Netzbrücke steht nicht zur Verfügung, STROMSPAREN gesetzt? wenn STANDBY-MOD.

  • Seite 109: Garantie Und Kundendienst

    Wenn sich dadurch das Problem nicht beheben lässt, wenden Sie sich an Ihren Fachhändler oder die Kundendienstvertretung. Dort erfahren Sie, ob es sich um einen Garantiefall handelt. Bitte sehen Sie auf der folgenden Website nach, wo Sie die neueste Information über diesen Projektor erhalten können. http://www.hitachi-america.us/projectors http://www.hitachiserviceeu.com/support/guides/userguides.htm Verwendete Markenzeichen • Microsoft ®...

Diese Anleitung auch für:

Cp-tw3003

Inhaltsverzeichnis
