Projektor

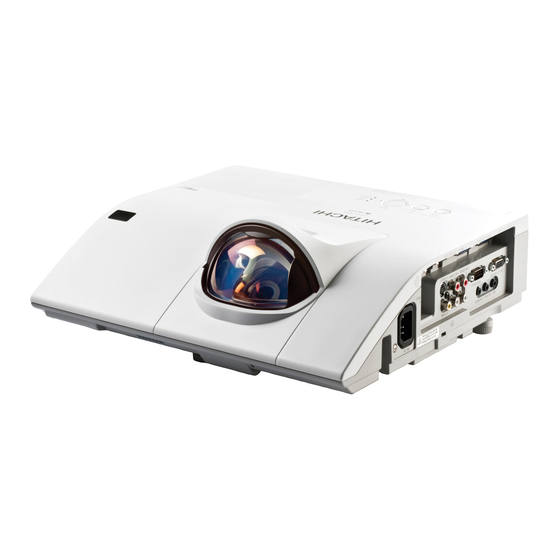

CP-CX251N
Bedienungsanleitung (detailliert)
Benutzerhandbuch
Vielen Dank, dass Sie diesen Projektor erworben haben.
WARNUNG
zugehörigen Handbücher. Lesen Sie zuerst die "Sicherheits-Richtlinien" und
verwahren Sie die Handbücher nach dem Lesen an einem sicheren Platz.
Über dieses Handbuch
In dieser Anleitung werden verschiedene Symbole verwendet. Die Bedeutung
dieser Symbole ist im Folgenden beschrieben.
WARNUNG
VORSICHT
ZUR BEACHTUNG Dieses Kennwort macht auf Fehler aufmerksam, die eine Störung
HINWEIS
• Die Informationen in diesem Handbuch können ohne vorherige
Ankündigung geändert werden.
• Die Darstellungen in dieser Bedienungsanleitung dienen rein illustrativen Zwecken.
Sie können leicht vom eigentlichen Projektor abweichen.
• Der Hersteller übernimmt keine Verantwortung für etwaige in diesem
Handbuch enthaltene Fehler.
• Die Vervielfältigung, Übertragung oder Verwendung dieses Dokuments oder
dessen Inhalts ist ohne ausdrückliche schriftliche Genehmigung nicht gestattet.
Anerkennung von Warenzeichen
®
• Mac
ist ein eingetragenes Warenzeichen der Apple Inc.
• Windows
, DirectDraw
®
Corporation in den USA und/oder anderen Ländern.
• VESA und DDC sind Warenzeichen der Video Electronics Standard Association.
• Blu-ray Disc
und Blu-ray
TM
Alle anderen Warenzeichen befinden sich im Besitz ihrer jeweiligen Eigentümer.
►Lesen Sie vor dem Gebrauch dieses Geräts sämtliche
Dieses Symbol weist auf Information hin, die bei Nichtbeachtung
möglicherweise zu Unfällen mit Verletzungen oder sogar
Todesfolge führen kann.
Dieses Symbol weist auf Information hin, die bei Nichtbeachtung
möglicherweise zu Unfällen mit Verletzungen oder Sachschäden führen kann.
verursachen können.
Bitte beachten Sie die Seiten, auf die nach diesem Symbol
hingewiesen wird.
und Direct3D
®
sind eingetragene Warenzeichen der Blu-ray Disc Association.
TM
sind eingetragene Warenzeichen von Microsoft
®
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hitachi CP-CX251N
Inhaltszusammenfassung für Hitachi CP-CX251N
- Seite 1 Projektor CP-CX251N Bedienungsanleitung (detailliert) Benutzerhandbuch Vielen Dank, dass Sie diesen Projektor erworben haben. WARNUNG ►Lesen Sie vor dem Gebrauch dieses Geräts sämtliche zugehörigen Handbücher. Lesen Sie zuerst die "Sicherheits-Richtlinien" und verwahren Sie die Handbücher nach dem Lesen an einem sicheren Platz.
-
Seite 2: Inhaltsverzeichnis
Inhalt Einleitung . . . . . . . . . . . . . . . . . 3 Menü SETUP . . . . . . . . . . . . . . 42 Merkmale . -
Seite 3: Einleitung
Einleitung Einleitung Merkmale Der Projektor bietet vielseitige Einsatzmöglichkeiten durch die folgenden Merkmale. ü Das einzigartige optische System erzeugt bei kurzem Abstand ein großes Projektionsbild für die unterschiedlichsten Anwendungen. ü Das Doppelschicht-Filtersystem soll länger halten und erfordert weniger Wartung. ü Dieser Projektor hat eine Reihe verschiedener E/A-Anschlüsse, die fast alle denkbaren Einsatzmöglichkeiten im Geschäftsleben abdecken. -
Seite 4: Befestigen Der Objektivkappe
Einleitung Befestigen der Objektivkappe Um Verlust der Objektivkappe zu vermeiden, Objektivdeckel befestigen Sie bitte die Objektivkappe mit dem Riemendurchführung Riemenschlitz mitgelieferten Riemen am Projektor. Befestigen Sie den Riemen in der Riemendurchführung, wie in der Abbildung für Schritt 1 dargestellt. Beachten Sie dabei bitte, dass der Knoten im Riemen zur Befestigung des Objektivdeckels dient, wie in Schritt 2. -
Seite 5: Teilebezeichnungen
Einleitung Teilebezeichnungen Projektor HEISS! (1) Bedienfeld (6) (2) Lampenabdeckung (71) Die Lampeneinheit ist im Inneren. (3) Fernbedienungssensoren (16) (4) Objektiv (76) HEISS! (5) AC (Netzanschluss) (15) (6) Anschlüsse (6) (13) (7) Abluftöffnung (12) (8) Lautsprecher (13, 20, 46) (11) (9) Nivellierfüße (x 2) (23) (17) (10) Abstandhalter (23) (11) Kensington-Schlitz (15) -
Seite 6: Bedienfeld
Einleitung Teilebezeichnungen (Fortsetzung) Bedienfeld (1) Taste STANDBY/ON (18) (2) Taste INPUT (20) (3) Anzeige POWER (18, 79) (4) Anzeige TEMP (79) (5) Anzeige LAMP (79) (6) MENU / Cursortaste (28) Anschlüsse (10 ~ 15) (1) LAN Anschluss (2) HDMI Anschluss (3) USB TYPE B Anschluss (4) AUDIO IN (L/R) Anschlüsse (5) AUDIO OUT (L/R) Anschlüsse... - Seite 7 Einleitung Teilebezeichnungen (Fortsetzung) Fernbedienung (10) (1) Taste VIDEO (21) (2) Taste COMPUTER (21) VIDEO COMPUTER MY SOURCE/ DOC.CAMERA (3) Taste SEARCH (22) ASPECT AUTO SEARCH BLANK (16) (12) (4) Taste STANDBY/ON (18) MAGNIFY FREEZE PAGE VOLUME (14) (5) Taste ASPECT (22) DOWN (11) (6) Taste AUTO (24)
-
Seite 8: Einrichten
Einrichten Einrichten Stellen Sie den Projektor entsprechend der Umgebung und dem Verwendungszweck auf. Anordnung Siehe Tabelle T-1 und die Abbildungen F-1 und F-2 am Ende dieser “Bedienungsanleitung (Kurzform)”, um die Größe des Bildschirms und den Projektionsabstand zu bestimmen. Die in der Tabelle enthaltenen Werte beziehen sich auf ein Bildschirmbild mit maximalerGröße. - Seite 9 Einrichten Anordnung (Fortsetzung) WARNUNG ►Stellen Sie den Projektor an einem kühlen Ort auf und achten Sie auf ausreichende Lüftung. Die hohe Temperatur des Projektors kann zu Bränden, Verbrennungen und/oder Fehlfunktionen am Projektor führen. • Die Lüftungsöffnungen des Projektors dürfen nicht verstopft, blockiert oder anderweitig verdeckt werden. •...
-
Seite 10: Anschließen Der Geräte
Einrichten Anordnung (Fortsetzung) HINWEIS • Vom Projektor kann ein Klappergeräusch zu hören sein, wenn er geneigt, bewegt oder geschüttelt wird. Das Geräusch wird durch die sich bewegende Luftstrom-Regelklappe im Projektor erzeugt. Dies sollte nicht als Störung oder Fehlfunktion ausgelegt werden. •... -
Seite 11: Informationen Zur Plug & Play-Funktionalität
Einrichten Anschließen der Geräte (Fortsetzung) Informationen zur Plug & Play-Funktionalität • Plug-and-Play ist eine Funktion des Betriebssystems des Computers und dessen Peripheriegeräten (u.a. Display-Geräten). Dieser Projektor ist mit VESA DDC 2B kompatibel. Plug-and-Play kann durch Anschließen dieses Projektors an einem Computer erzielt werden, der mit VESA DDC (Displaydatenkanal) kompatibel ist. - Seite 12 Einrichten Anschließen der Geräte (Fortsetzung) HINWEIS • Vergewissern Sie sich vor dem Anschluss des Projektors an einen Computer in der Bedienungsanleitung des Computers, dass der an den Projektor ausgegebene Signalpegel sowie die Synchronisierungsmethoden und Bildschirmauflösung mit dem Projektor kompatibel sind. - Manche Signale benötigen einen Adapter zur Eingabe in diesen Projektor.
- Seite 13 Einrichten Anschließen der Geräte (Fortsetzung) Um die Netzwerkfunktionen des Projektors verwenden zu können, verbinden Sie den LAN-Anschluss über ein LAN-Kabel mit dem LAN-Anschluss des Computers oder mit einem Zugangspunkt, der über ein drahtloses LAN mit dem Computer verbunden ist. Zur Verwendung der Funktion NETZBRÜCKE verbinden Sie auch den CONTROL-Anschluss und einen RS-232C-Anschluss des externen Geräts zur Kommunikation als ein Netzwerkterminal.
- Seite 14 Einrichten Anschließen der Geräte (Fortsetzung) VCR/DVD/Blu-ray Disc-Player Monitor AUDIO AUDIO COMPONENT RGB IN S-VIDEO HDMI Cr/Pr VIDEO Cb/Pb Lautsprecher (mit einem Verstärker) HINWEIS • Der HDMI-Port dieses Modells ist kompatibel mit HDCP (Highbandwidth Digital Content Protection) und kann daher das Videosignal von mit HDCP-kompatiblen DVD-Playern usw Anzeigen.
-
Seite 15: Stromversorgung Anschließen
Einrichten Stromversorgung anschließen Schließen Sie die Netzleitung an den AC (Netzanschluss) des Projektors an. Stecken Sie den Stecker der Netzleitung in die Steckdose. Nachdem die Stromversorgung einige Sekunden lang anliegt, leuchtet die Netzleitung POWER-Anzeige konstant orangefarben auf. Bitte denken Sie daran, dass bei aktivierter DIREKTSTROM AN-Funktion (53), der Anschluss der Stromversorgung zum Einschalten des Projektors führt. -
Seite 16: Fernbedienung
Sie die Batterien aus der Fernbedienung und lagern Sie sie an einem sicheren Ort. Entfernen Sie den Batteriedeckel auf der Rückseite der Fernbedienung. Legen Sie die beiden AA-Batterien (HITACHI MAXELL, Teilenummer LR6 oder R6P) entsprechend ihrer Plusund Minuspole wie angezeigt in die Fernbedienung ein. -
Seite 17: Ändern Der Frequenz Des Fernbedienungssignals
Fernbedienung Ändern der Frequenz des Fernbedienungssignals VIDEO COMPUTER MY SOURCE/ DOC.CAMERA Die als Zubehör gelieferte Fernbedienung hat zwei Signalfrequenzmodi ASPECT AUTO SEARCH BLANK Modus 1:NORMAL und Modus 2:HOCH. Wenn die Fernbedienung MAGNIFY FREEZE PAGE VOLUME ＋ nicht richtig funktioniert, versuchen Sie, die Signalfrequenz zu ändern. DOWN ー... -
Seite 18: Gerät Ein/Aus
Gerät ein/aus Gerät ein/aus Einschalten des Geräts Taste STANDBY/ON Prüfen Sie, ob die Netzleitung ordnungsgemäß und fest im Projektor POWER-Anzeige und in der Steckdose eingesteckt ist. Achten Sie darauf, dass die POWER- Anzeige konstant orange leuchtet (79). Entfernen Sie dann die Objektivklappe. MY SOURCE/ VIDEO COMPUTER... -
Seite 19: Ausschalten Des Geräts
Gerät ein/aus Einschalten des Geräts (Fortsetzung) WARNUNG ►Ein starkes Licht wird abgegeben, wenn der Projektor eingeschaltet ist. Blicken Sie nicht in das Objektiv des Projektors oder durch die Öffnungen des Projektors in das Gerät, da der Projektionsstrahl den Augen schaden kann. ►Berühren Sie nicht während des Betriebs oder kurz danach die Umgebung von Lampenabdeckung und Abluftöffnungen;... -
Seite 20: Betrieb
Betrieb Betrieb VOLUME +/- -Taste Einstellen der Lautstärke Verwenden Sie die VOLUME+/VOLUME- -Taste zur Einstellung der VIDEO COMPUTER MY SOURCE/ DOC.CAMERA Lautstärke. ASPECT AUTO SEARCH BLANK Ein Dialog erscheint im Bild, um bei der Einstellung der Lautstärke MAGNIFY FREEZE PAGE VOLUME ＋... - Seite 21 Betrieb Ein Eingangssignal wählen (Fortsetzung) Drücken Sie die COMPUTER-Taste an der Fernbedienung. COMPUTER-Taste Bei jedem Drücken der Taste schaltet der Projektor seinen Eingangsanschluss vom aktuellen Anschluss um wie folgt. VIDEO COMPUTER MY SOURCE/ DOC.CAMERA ASPECT AUTO SEARCH BLANK COMPUTER IN1 COMPUTER IN1 COMPUTER IN1 COMPUTER IN1...
-
Seite 22: Suchen Eines Eingangssignals
Betrieb Suchen eines Eingangssignals Drücken Sie die SEARCH-Taste an der Fernbedienung. SEARCH-Taste Der Projektor prüft seine Eingangsanschlüsse wie nachstehend aufgeführt, um Eingangssignale zu fi nden. VIDEO COMPUTER MY SOURCE/ DOC.CAMERA Wenn ein Eingang gefunden wird, beendet der Projektor die ASPECT AUTO SEARCH BLANK... -
Seite 23: Ausrichten Des Projektors Über Die Einstellfüße
Betrieb Ausrichten des Projektors über die einstellfüße Am Unterteil vorne kann die Neigung und am Unterteil hinten die horizontale Einstellung des Projektors vorgenommen werden. Der Projektor wird mit einem am hinteren Hebefuß installierten Abstandhalter geliefert und ist sofort einsatzbereit. Falls erforderlich, können Sie den Abstandhalter entfernen und die Hebefüße per Hand drehen, um exaktere Einstellungen vorzunehmen. -
Seite 24: Automatische Einstellung Anwenden
Betrieb Automatische Einstellung anwenden AUTO-Taste Drücken Sie die AUTO-Taste an der Fernbedienung. Diese Taste hat folgende Funktion. VIDEO COMPUTER MY SOURCE/ Bei einem Computersignal DOC.CAMERA Die vertikale Position, die horizontale Position und die horizontale ASPECT AUTO SEARCH BLANK Phase werden automatisch eingestellt. FREEZE MAGNIFY PAGE... -
Seite 25: Korrektur Der Trapezverzerrung
Betrieb Korrektur der trapezverzerrung Taste KEYSTONE Drücken Sie die Taste KEYSTONE an der Fernbedienung. VIDEO COMPUTER MY SOURCE/ DOC.CAMERA Ein Dialog erscheint im Bild, um bei der Korrektur der ASPECT AUTO SEARCH BLANK Verzerrung zu helfen. MAGNIFY FREEZE PAGE VOLUME ＋... -
Seite 26: Verwenden Der Vergrößerungsfunktion
Betrieb Verwenden der Vergrößerungsfunktion Taste MAGNIFY ON/OFF Drücken Sie die Taste MAGNIFY ON an der Fernbedienung. Das Bild wird vergrößert, und der Dialog VERGRÖßERN erscheint im Bild. Bei der ersten Betätigung der Taste VIDEO COMPUTER MY SOURCE/ DOC.CAMERA MAGNIFY ON nach dem Einschalten des Projektors wird ASPECT AUTO SEARCH... -
Seite 27: Kurzzeitiges Einfrieren Des Bildschirms
Betrieb Kurzzeitiges Einfrieren des Bildschirms Drücken Sie die FREEZE-Taste an der Fernbedienung. FREEZE-Taste Die "EINFRIEREN"-Anzeige erscheint auf der Projektionsfl äche (obwohl die Anzeige nicht erscheint, wenn VIDEO COMPUTER MY SOURCE/ DOC.CAMERA AUS für die Option MELDUNG im Menü BILDSCHIRM ASPECT AUTO SEARCH BLANK... -
Seite 28: Verwendung Der Menüfunktion
Betrieb Verwendung der Menüfunktion Dieser Projektor hat die folgenden Menüs: BILD, ABBILDUNG, EINGB, SETUP, AUDIO, BILDSCHIRM, OPT., NETZWERK, MY SOURCE/ VIDEO COMPUTER DOC.CAMERA SICHERHEIT. und EINF. MENÜ. Das EINF. MENÜ besteht aus häufi g verwendeten Funktionen. Die weiteren Menüs ASPECT AUTO SEARCH BLANK... -
Seite 29: Kommandowörter Im Osd-Menü
Betrieb Verwendung der Menüfunktion (Fortsetzung) Drücken Sie zum Beenden des Menüs erneut die MENU-Taste oder wählen Sie alternativ VERLASSEN. Drücken Sie dann die Cursortaste ◄ oder die ENTER-Taste. Auch wenn Sie nichts tun, wird der Dialog nach etwa 30 Sekunden automatisch geschlossen. ●... -
Seite 30: Einf. Menü
EINF . MENÜ EINF. MENÜ Im EINF. MENÜ können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼. Dann verfahren Sie entsprechend der folgenden Tabelle. Element Beschreibung Mit den Tasten ◄/► wird der Modus für das Seitenverhältnis aus-/ BILDFORMAT eingeschaltet. - Seite 31 EINF . MENÜ Element Beschreibung Die Tasten ◄/► ändern die Öko-Modus-Einstellung. Siehe Option ÖKO-MODUS bei LAMPE & FILTER im Menü SETUP ÖKO-MODUS (43). • Wenn die Umgebungstemperatur etwa 35 bis 40˚C beträgt, wird die Helligkeit der Lampe automatisch verringert. Drücken Sie die Taste ►, um das Dialogfenster INSTALLAT. anzuzeigen. INSTALLAT.
-
Seite 32: Menü Bild
Menü BILD Menü BILD Im Menü BILD können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ und drücken Sie die Cursortaste ► oder die ENTER-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen. Element Beschreibung Passen Sie die Helligkeit mit den ◄/►-Tasten an. - Seite 33 Menü BILD Element Beschreibung Wählen Sie eine Farbtemperatur mit den Tasten ▲/▼. Zum Einstellen von INDIVIDU. Durch Wählen eines Modus, dessen Namen INDIVIDU. enthält und anschließendes Drücken der Taste ► oder ENTER-Taste wird ein Dialog zur Hilfe bei der Einstellung von OFFSET und GAIN des gewählten Modus angezeigt.
- Seite 34 Menü BILD Element Beschreibung Passen Sie die Schärfe mit den ◄/► -Tasten an. Schwach ó Stark SCHÄRFE • Es kann Rauschen auftreten, und/oder der Bildschirm kann kurz flackern, wenn eine Einstellung vorgenommen wird. Dabei handelt es sich nicht um eine Fehlfunktion. Dieser Projektor verfügt über 4 Speicher für Einstelldaten (für alle Optionen im BILD-Menü).
-
Seite 35: Menü Abbildung
Menü ABBILDUNG Menü ABBILDUNG Im Menü ABBILDUNG können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ und drücken Sie die Cursortaste ► oder die ENTER-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen. Element Beschreibung Mit den Tasten ▲/▼... - Seite 36 Menü ABBILDUNG Element Beschreibung Passen Sie die vertikale Position mit den ◄/► -Tasten an. Ab ó Auf • Übereinstellung der vertikalen Position kann zu Bildrauschen führen. In diesem Fall stellen Sie bitte die vertikale Position auf die Vorgabeeinstellung zurück. Durch Drücken der Taste RESET, wenn V-POSIT gewählt ist, wird V-POSIT auf die Vorgabeeinstellung V-POSIT zurückgesetzt.
- Seite 37 Menü ABBILDUNG Element Beschreibung Passen Sie die horizontale Phase zur Verringerung des Bildschirmflackerns mit den ◄/► -Tasten an. Rechts ó Links H-PHASE • Dieser Punkt kann nur für ein Computersignal oder ein Component-Videosignal gewählt werden. Diese Funktion ist für Signale vom Anschluss HDMI nicht verfügbar. Passen Sie die horizontale Größe mit den ◄/►...
-
Seite 38: Menü Eingb
Menü EINGB Menü EINGB Im Menü EINGB können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ und drücken Sie die Cursortaste ► oder die ENTER-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen. Element Beschreibung Wählen Sie einen Progress-Modus mit den Tasten ▲/▼. - Seite 39 Menü EINGB Element Beschreibung Stellen Sie das Videoformat für den S-VIDEO-Anschluss und den VIDEO-Anschluss ein. (1) Wählen Sie den Eingangsanschluss mit den Tasten ▲/▼. (2) Mit den Tasten ◄/► wird zwischen den Modi für das Videoformat umgeschaltet. VIDEOFORMAT AUTO ó NTSC ó PAL ó SECAM N-PAL ó...
-
Seite 40: Frame Lock
Menü EINGB Element Beschreibung Stellen Sie den Computer-Eingangssignaltyp für die Anschlüsse COMPUTER IN1 und IN2 ein. (1) Wählen Sie den COMPUTER IN-Anschluss, den Sie einstellen wollen, mit den ▲/▼ Tasten. (2) Wählen Sie den Computer- Eingangssignaltyp mit den Tasten ◄/►. (COMPUTER IN1) COMPUTER- AUTO ó... -
Seite 41: Auflösung
Menü EINGB Element Beschreibung Die Auflösung für die COMPUTER IN1 und COMPUTER IN2 Eingangssignale kann an diesem Projektor eingestellt werden. (1) Wählen Sie im Menü EINGB. die Option AUFLÖSUNG mit den Tasten ▲/▼ und drücken Sie die Taste ►. Dann wird das Menü AUFLÖSUNG angezeigt. -
Seite 42: Menü Setup
Menü SETUP Menü SETUP Im Menü SETUP können die in der Tabelle aufgeführten Funktionen ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼und drücken Sie die Cursortaste ► oder die ENTER-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen. Element Beschreibung Mit den Cursortasten ◄/►... - Seite 43 Menü SETUP Element Beschreibung Mit den Tasten ▲/▼ wird der AUTO-ÖKO-MODUS ein-/ausgeschaltet. EIN ó AUS AUTO- • Wenn EIN ausgewählt ist, befindet sich der Projektor, unabhängig von ÖKO- der ÖKO-MODUS (unten) -Einstellung, beim Start immer im ÖKO-2- Modus. Die OSD-Meldung "AUTO-ÖKO-MODUS" wird beim Start des MODUS Projektors zehn Sekunden lang angezeigt, wenn diese Funktion aktiviert ist.
- Seite 44 Menü SETUP Element Beschreibung Die Filterzeit ist die Gebrauchszeit des Luftfilters ab der letzten Rücksetzung. Drücken Sie die RESET-Taste auf der Fernbedienung oder die Taste ► am Projektor, um einen Dialog anzuzeigen. Zum Rückstellen des Filter-Timers wählen Sie OK mit der Taste ►. FILTER- LÖSCHEN ð...
- Seite 45 Menü SETUP Element Beschreibung Durch Verwendung der ▲/▼-Tasten wird der Standby-Modus zwischen NORMAL und STROMSPAREN umgeschaltet. NORMAL ó STROMSPAREN Wenn STROMSPAREN gewählt ist, wird die Leistungsaufnahme im Standby-Betrieb gesenkt, und es gelten bestimmte Funktionseinschränkungen wie hier aufgeführt: • Wenn STROMSPAREN gewählt ist, bleibt die Kommunikationssteuerung über RS-232C mit Ausnahme der Funktion zum Einschalten des Projektors deaktiviert.
-
Seite 46: Menü Audio
Menü AUDIO Menü AUDIO Im Menü AUDIO können die in der Tabelle aufgeführten Funktionen ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ und drücken Sie die Cursortaste ► oder die ENTER-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen. Element Beschreibung Mit den Tasten ◄/►... -
Seite 47: Menü Bildschirm
Menü BILDSCHIRM Menü BILDSCHIRM Im Menü BILDSCHIRM können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ und drücken Sie die Cursortaste ► oder die ENTER-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen. Element Beschreibung Mit den Tasten ▲/▼◄/►... -
Seite 48: Ein Bild
Menü BILDSCHIRM Element Beschreibung Verwenden Sie die Tasten ▲/▼, um auf den Modus der Startanzeige umzuschalten. Der START-Bildschirm wird angezeigt, wenn ein unzureichendes bzw. kein Signal erkannt wird. Mein Bild ó ORIGINAL ó AUS Mein Bild : Der Bildschirm kann durch die Option Mein Bild registriert werden (48). - Seite 49 Menü BILDSCHIRM Element Beschreibung Mit den Tasten ▲/▼ wird die Mein Bild Sperre aus-/eingeschaltet. EIN ó AUS Wenn EIN ausgewählt ist, kann die Option Mein Bild nicht ausgeführt werden. Verwenden Sie diese Funktion zum Schutz des Mein Bild Sperre aktuellen Bildes. •...
-
Seite 50: Uellen Name
Menü BILDSCHIRM Element Beschreibung Jedem Eingangs-Anschluss für diesen Projektor kann ein Name zugewiesen werden. (1) Verwenden Sie die Tasten ▲/▼ im Menü BILDSCHIRM, um QUELLEN NAME zu wählen, und drücken Sie die Taste ► oder ENTER. Der QUELLEN NAME wird angezeigt. (2) Verwenden Sie die Tasten ▲/▼... - Seite 51 Menü BILDSCHIRM Element Beschreibung (6) Der aktuelle Name wird in der ersten Zeile angezeigt. Verwenden Sie die Tasten ▲/▼/◄/► und die ENTER- oder INPUT-Taste zum Wählen und Eingaben von Zeichen. Um 1 Zeichen zur Zeit zu löschen, drücken Sie die RESET-Taste oder drücken Sie ◄...
-
Seite 52: Untertitel Ó Text
Menü BILDSCHIRM Element Beschreibung Mit der Funktion G.U. wird ein Skript oder Dialog der Audiospur eines Videos, in Dateien oder Präsentationen sowie anderer relevanter Toninhalt angezeigt. Diese Funktion beim Videoquellen im NTSC- oder 480i@60 Component-Videoformat, die G.U. unterstützen. Ja nach Quellengerät oder -signal kann die Funktion unter Umständen versagen. -
Seite 53: Menü Opt
Menü OPT . Menü OPT. Im Menü OPT. können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ und drücken Sie die Cursortaste ► oder die ENTER-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen. - Seite 54 Menü OPT . Element Beschreibung Mit den Tasten ▲/▼ wird die Zeit zum automatischen Countdown zum Ausschalten des Projektors eingestellt. Lang (max. 99 Minuten) ó Kurz (min. 0 Minuten = AUS) Wenn die Zeit auf einen Wert von 0 gesetzt wird, wird der Projektor nicht automatisch ausgeschaltet.
-
Seite 55: Meine Taste
Menü OPT . Element Beschreibung Mit dieser Option kann eine der folgenden Funktionen einer der Tasten MY BUTTON (1/2) an der Fernbedienung zugeordnet werden (7). (1) Wählen Sie mit den Tasten ▲/▼ im Menü MEINE TASTE eine Taste (MY BUTTON – (1/2)) und drücken Sie die Taste ► oder ENTER, um den Einstellungsdialog MEINE TASTE aufzurufen. - Seite 56 Menü OPT . Element Beschreibung • BILD-MODUS: Ändert den BILD-MODUS (30). • FILTER RES: Zeigt den Bestätigungsdialog zur Filter-Reset-Zeit an (44). • SCHABLONE: Bewirkt Erscheinen oder Verschwinden des Schablonenmusters, das für den Gegenstand SCHABLONE (51) gewählt ist. • AV MUTE: Schaltet Bild und Audio ein oder aus. MEINE TASTE •...
-
Seite 57: Programm Bearbeiten
Menü OPT . Element Beschreibung ■ Einrichtung des Menüpunkts 1. Verwenden Sie die Cursortasten ▲/▼/◄/► zum Auswählen oder Einstellen eines Menüs. 2 Wählen Sie OK, um die Einstellungen zu beenden. HINWEIS • Richten Sie sich zur korrekten Bedienung nach der Bildschirmanzeige (OSD). Element Beschreibung Stellen Sie das Datum (Jahr/Monat/Tag) und... - Seite 58 Menü OPT . Element Beschreibung Mit dem Häkchen Häkchen im sind das Datum und Kontrollkästchen Ersteinrichtungsinformationen sichtbar Seite 2/2 (Stellen Sie ein bestimmtes Datum (1 bis 10) ein.) Drücken Sie, während "SAMSTAG" ausgewählt ist, die Cursortaste ▼, um von Seite 1/2 zu Seite 2/2 umzublättern. ZEITPLAN (Fortsetzung) ■...
- Seite 59 Menü OPT . Element Beschreibung ■ Bearbeitung des gewählten PROGRAMM 1. Wählen Sie ein Ereignis (1 bis 20). Verwenden Sie die Cursortasten ▲/▼ zur Auswahl. Drücken Sie die Cursortaste ►, um die ZEIT und das EREIGNIS einzustellen. 2. Verwenden Sie die Cursortasten ◄/►...
- Seite 60 Menü OPT . Element Beschreibung Nach der Auswahl dieser Option wird das SERVICE-Menü angezeigt. Wählen Sie eine Menüoption mit den Tasten ▲/▼, und drücken Sie die Taste ► oder die ENTER-Taste an der Fernbedienung zum Fortfahren. HÖHENLAGE Mit den Tasten ▲/▼ wird die Drehzahl der Kühlgebläse umgeschaltet. Wird der Projektor auf einer Höhe von 1600 m oder höher benutzt, wählen Sie HOCH.
-
Seite 61: Tastensperre
Menü OPT . Element Beschreibung TASTENSPERRE (1) Nutzen Sie die Tasten ▲/▼, um BEDIENFELD oder FERNBEDIENUNG auszuwählen. (2) Nutzen Sie die Tasten ◄/►, um die Funktion Tastensperre Ein/Aus zu schalten. Wählen Sie EIN aus, werden mit Ausnahme der Taste STANDBY/ ON alle Tasten am Projektor bzw. -
Seite 62: Übertragungsmethode
Menü OPT . Item Description KOMMUNIKATIONSTYP Wählen Sie den Kommunikationstyp für die Übertragung über den CONTROL-Anschluss. NETZBRÜCKE: Wählen Sie diesen Typ, wenn ein externes Gerät als Netzwerk-Terminal vom Computer aus über diesen Projektor gesteuert werden soll. Der CONTROL-Anschluss akzeptiert keine RS- 232C-Befehle. (Die Funktion “Netzbrücke”... - Seite 63 Menü OPT . Item Description ANTWORTGRENZZEITE Wählen Sie, wie viel Zeit für den Empfang von Antwortdaten eines anderen Geräts, mit dem per NETZBRÜCKE im Modus HALB-DUPLEX über den CONTROL-Anschluss kommuniziert wird, eingeräumt werden soll. AUS ó 1s ó 2s ó 3s AUS: Wählen Sie diesen Modus, wenn eine Rückmeldung von anderen Geräten, an die der Projektor Daten sendet, nicht erforderlich ist.
- Seite 64 Menü OPT . Element Beschreibung IINFORMAT. Durch die Wahl dieser Option wird ein Dialog mit dem Titel "EINGB_ INFORMAT." aufgerufen. Er zeigt die Information über den aktuellen Eingang. • Die Meldung "FRAME LOCK" gibt an, dass die Bildsperre-Funktion aktiviert ist. •...
-
Seite 65: M Eine Taste , M
Menü NETZWERK Menü NETZWERK Siehe Netzwerkbetrieb für Einzelheiten zum NETZWERK-Betrieb. Beachten Sie, dass eine unsachgemäße Netzwerkeinstellung am Projektor Probleme im Netzwerk verursachen kann. Lassen Sie sich unbedingt von Ihrem Netzwerkadministrator beraten, bevor Sie eine Verbindung mit einem bestehenden Access Point Ihres Netzwerks herstellen. -
Seite 66: Menü Sicherheit
Menü SICHERHEIT Menü SICHERHEIT Dieser Projektor ist mit Sicherheitsfunktionen ausgestattet. Im Menü SICHERHEIT können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Zugriff auf das Menü SICHERHEIT: Für die Nutzung der Sicherheitsfunktionen ist eine Benutzerregistrierung erforderlich. Aufrufen des Menüs SICHERHEIT 1. -
Seite 67: Mein Bild
Menü SICHERHEIT Element Beschreibung Die Funktion Mein Bild PASSWORT kann verwendet werden, um den Zugriff auf die Funktion Mein Bild zu sperren und ein Überschreiben des aktuell für Mein Bild registrierten Bildes zu verhindern. 1 Funktion Mein Bild PASSWORT einschalten 1-1 Verwenden Sie die Tasten ▲/▼... - Seite 68 Menü SICHERHEIT Element Beschreibung Durch die Funktion PIN SPERRE kann der Projektor nur benutzt werden, nachdem ein registrierter Code eingegeben wurde. 1 PIN SPERRE einschalten 1-1 Wählen Sie mit den Tasten ▲/▼ im Menü SICHERHEIT die Option PIN SPERRE und drücken Sie dann die Taste ►...
-
Seite 69: Mein Text Passwort
Menü SICHERHEIT Element Beschreibung Die Funktion MEIN TEXT PASSWORT verhindert das Überschreiben von MEIN TEXT. Wenn ein Passwort für MEIN TEXT eingestellt wurde: • Das Menü MEIN TEXT ANZEIGEN ist nicht verfügbar, somit kann auch die Anzeigeeinstellung nicht geändert werden. •... -
Seite 70: Mein Text Anzeigen
Menü SICHERHEIT Element Beschreibung (1) Wählen Sie mit den Tasten ▲/▼ im Menü SICHERHEIT die Option MEIN TEXT ANZEIGEN und drücken Sie dann die Taste ► oder ENTER, um das Menü MEIN TEXT ANZEIGEN ein/aus anzuzeigen. (2) Schalten Sie mit den Tasten ▲/▼ das Menü MEIN TEXT MEIN TEXT ANZEIGEN ein oder aus. -
Seite 71: Wartung
Wartung Wartung Lampe austauschen Eine Lampe hat eine begrenzte Produktlebensdauer. Bei Verwendung der Lampe über längere Zeit besteht die Gefahr, dass die Bilder dunkler werden oder der Farbton schlecht wird. Beachten Sie, dass die Lampen eine ganz unterschiedliche Lebensdauer haben. Es kann vorkommen, dass einige von ihnen ausbrennen, wenn sie gerade ausgetauscht wurden. Bereitstellung einer neuen Lampe und früher Austausch werden empfohlen. -
Seite 72: Lampenwarnung
Wartung Lampe austauschen (Fortsetzung) Lampenwarnung HOHE TEMPERATUR HOCHDRUCK HOCHSPANNUNG WARNUNG ►Der Projektor ist mit einer Quecksilberdampf-Hochdrucklampe aus Glas ausgestattet. Die Lampe kann mit einem lauten Knall platzen oder ausbrennen, wenn sie Erschütterungen ausgesetzt, verkratzt oder angefasst wird, wenn sie noch heiß ist. Außerdem kann dies geschehen, wenn sie abgenutzt ist. Beachten Sie, dass die Lampen eine ganz unterschiedliche Lebensdauer haben. -
Seite 73: Reinigung Und Austausch Des Luftfilters
Wartung Reinigung und Austausch des Luftfi lters Die Luftfi ltereinheit an diesem Projektor besteht aus einer Filterabdeckung, zwei Sorten Filtern und einem Filterrahmen. Das neue doppelgroße Filtersystem soll länger halten. Bitte prüfen und reinigen Sie es aber regelmäßig, um die gute Lüftung zu bewahren, die für normalen Betrieb des Projektors erforderlich ist. - Seite 74 Wartung Luftfilter reinigen und ersetzen (Fortsetzung) Schalten Sie den Projektor ein und setzen Sie die Filterzeit mit der Funktion FILTER-TIMER im EINF. MENÜ zurück. (1) Drücken Sie die MENU-Taste zur Anzeige eines Menüs. (2) Gehen Sie mit der Taste ▼/▲ auf FILTER-TIMER, und drücken Sie dann die Taste ►.
-
Seite 75: Austausch Der Internen Uhr Batterie
Finger vorsichtig in die Batterie, da diese ansonsten aus der Halterung herausspringen könnte. Tauschen Sie die Batterie gegen eine neue Batterie des Modells HITACHI MAXELL, Teilenummer CR2032 oder CR2032H aus. Schieben Sie die Batterie unter die Kunststoffklaue, und drücken Sie sie in die Halterung, bis sie mit einem Klicken einrastet. -
Seite 76: Sonstige Pflege
Wartung Sonstige Pflege Inneres des Projektors Um einen sicheren Betrieb Ihres Projektors zu gewährleisten, lassen Sie ihn etwa einmal im Jahr von Ihrem Fachhändler prüfen und reinigen. Pflege der Optik • Wenn das Objektiv fehlerhaft, verschmutzt oder beschlagen ist, kann dies die Bildqualität beeinträchtigen. -
Seite 77: Fehlersuche
Fehlersuche Fehlersuche Bei einem abnormalen Ereignis unterbrechen Sie den Gebrauch des Projektors sofort. WARNUNG ►Verwenden Sie den Projektor nie, wenn anormale Zustände wie Austreten von Rauch, merkwürdige Gerüche, kein Bild, kein Ton, zu starker Ton, schadhafte Gehäuse, Bauteile oder Leitungen, Eindringen von Flüssigkeiten oder Fremdkörpern usw. - Seite 78 Präsentations-Tools Verwandte Meldungen (Fortsetzung) Meldung Beschreibung Die horizontale oder vertikale Frequenz des eingespeisten Signals liegt außerhalb des festgelegten Bereichs. Überprüfen Sie die technischen Angaben für dieses Gerät oder die Signalquelle. Ein ungeeignetes Signal wird ausgegeben. Ein ungeeignetes Signal wird ausgegeben. Die Temperatur im Inneren des Geräts steigt.
-
Seite 79: Informationen Zu Den Anzeigelampen
Fehlersuche Informationen zu den Anzeigelampen Wenn die Anzeigen LAMP, TEMP und POWER nicht wie gewöhnlich funktionieren, führen Sie die in der folgenden Tabelle empfohlenen Prüfungen und Abhilfemaßnahmen durch. POWER LAMP TEMP Beschreibung -Anzeige -Anzeige -Anzeige Der Projektor ist im Standby-Zustand. Leuchtet Leuchtet Leuchtet... - Seite 80 Fehlersuche Informationen zu den Anzeigelampen (Fortsetzung) POWER LAMP TEMP Beschreibung -Anzeige -Anzeige -Anzeige Es besteht die Möglichkeit, dass das Innere des Geräts zu heiß geworden ist. Bitte schalten Sie das Gerät aus und lassen es mindestens 20 Minuten lang abkühlen. Wenn der Projektor ausreichend abgekühlt ist, prüfen Sie die folgenden Punkte und schalten Sie das Gerät wieder ein.
-
Seite 81: Alle Einstellungen Zurücksetzen
Fehlersuche Alle Einstellungen zurücksetzen Wenn die Korrektur falscher Einstellungen zu schwierig ist, können mit der Funktion WERKS-RÜCKST. unter SERVICE im Menü OPT. (62) sämtliche Einstellungen (außer SPRACHE, FILTER-TIMER, LAMPENZEIT, FILTERMELDUNG, NETZWERK, ZEITPLAN, AUTOM. BLANK und SICHERHEIT-Einstellungen usw.) zu den werkseitigen Vorgaben zurückgesetzt werden. -
Seite 82: Anzeichen
Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen (Fortsetzung) Siehe Anzeichen Fälle, bei denen kein Gerätedefekt vorliegt. Seite Die Signalleitungen sind nicht richtig angeschlossen. 10 ~ 14 Schließen Sie die Audioleitungen richtig an. Die Stummschalte-Funktion (MUTE) ist eingeschaltet. Zum Wiederherstellen des Tons drücken Sie die MUTE-oder VOLUME +/- -Taste an der Fernbedienung. - Seite 83 Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen (Fortsetzung) Siehe Anzeichen Fälle, bei denen kein Gerätedefekt vorliegt. Seite Die Signalleitungen sind nicht richtig angeschlossen. 10 ~ 14 Schließen Sie die Verbindungsleitungen richtig an. Die Helligkeit ist sehr niedrig eingestellt. Stellen Sie die HELLIGKEIT über das Menü auf einen höheren Wert ein. Der Computer kann den Projektor nicht als Plug-and- Play-Monitor erkennen.
- Seite 84 Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen (Fortsetzung) Siehe Anzeichen Fälle, bei denen kein Gerätedefekt vorliegt. Seite Die Video- Die Funktion EINFRIEREN ist eingeschaltet. Bildschirmanzeige Drücken Sie die FREEZE-Taste, um den Bildschirm auf friert ein. Normalbild zurückzuschalten. Farbeinstellungen sind nicht richtig. Die Farben Ändern Sie die Einstellungen FARB-TEMP.
- Seite 85 Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen (Fortsetzung) Siehe Anzeichen Fälle, bei denen kein Gerätedefekt vorliegt. Seite Die Funktion STROMSPAREN arbeitet. Wählen Sie NORMAL für den Gegenstand STANDBY-MOD. im SETUP-Menü. RS-232C arbeitet Der KOMMUNIKATIONTYP für den CONTROL-Anschluss nicht. ist auf NETZBRÜCKE gestellt. Wählen Sie AUS für die Option KOMMUNIKATIONTYP im Menü...
-
Seite 86: Technische Daten
Endbenutzerlizenzvereinbarung für die Projektorsoftware • Die Projektorsoftware besteht aus einer Vielzahl unabhängiger Softwaremodule, und jedes dieser Softwaremodule unterliegt dem Urheberrecht von Hitachi und/oder dem Urheberrecht Dritter. • Lesen Sie unbedingt das separate Dokument “Endbenutzerlizenzvereinbarung für die Projektorsoftware”. (auf der CD)
