8 Servicearbeiten

8.6.3 Abgasleitung

Die Abgasleitung (Innendurchmesser 22 mm) kann mit
mehreren Biegungen (zusammen 270°, kleinster
Biegeradius 50 mm) verlegt werden. Die Abgasleitung
darf gesamt nicht kürzer als 500 mm sein.
Der Abgasschalldämpfer ist in der Nähe des Heizgerätes
zu montieren, jedoch mindestens 200 mm vom Heizgerät
entfernt.
Der Abgasschalldämpfer darf nicht in der Nähe der
Brennluftansaugöffnung montiert werden.
HINWEIS
Kondensatansammlungen in der Abgasleitung müssen
unmittelbar abgeführt werden, wenn erforderlich, ist die
Anbringung einer Kondensatablaufbohrung (Ø 3 mm)
zulässig.
Die Mündung des Abgasrohrs darf nicht in Fahrtrichtung
zeigen (siehe Abb. 806).
Als Abgasleitung sind starre Rohre aus unlegiertem
Stahl mit einer Mindestwandstärke von 1,0 mm oder
flexible Rohre nur aus legiertem Stahl zu verwenden.

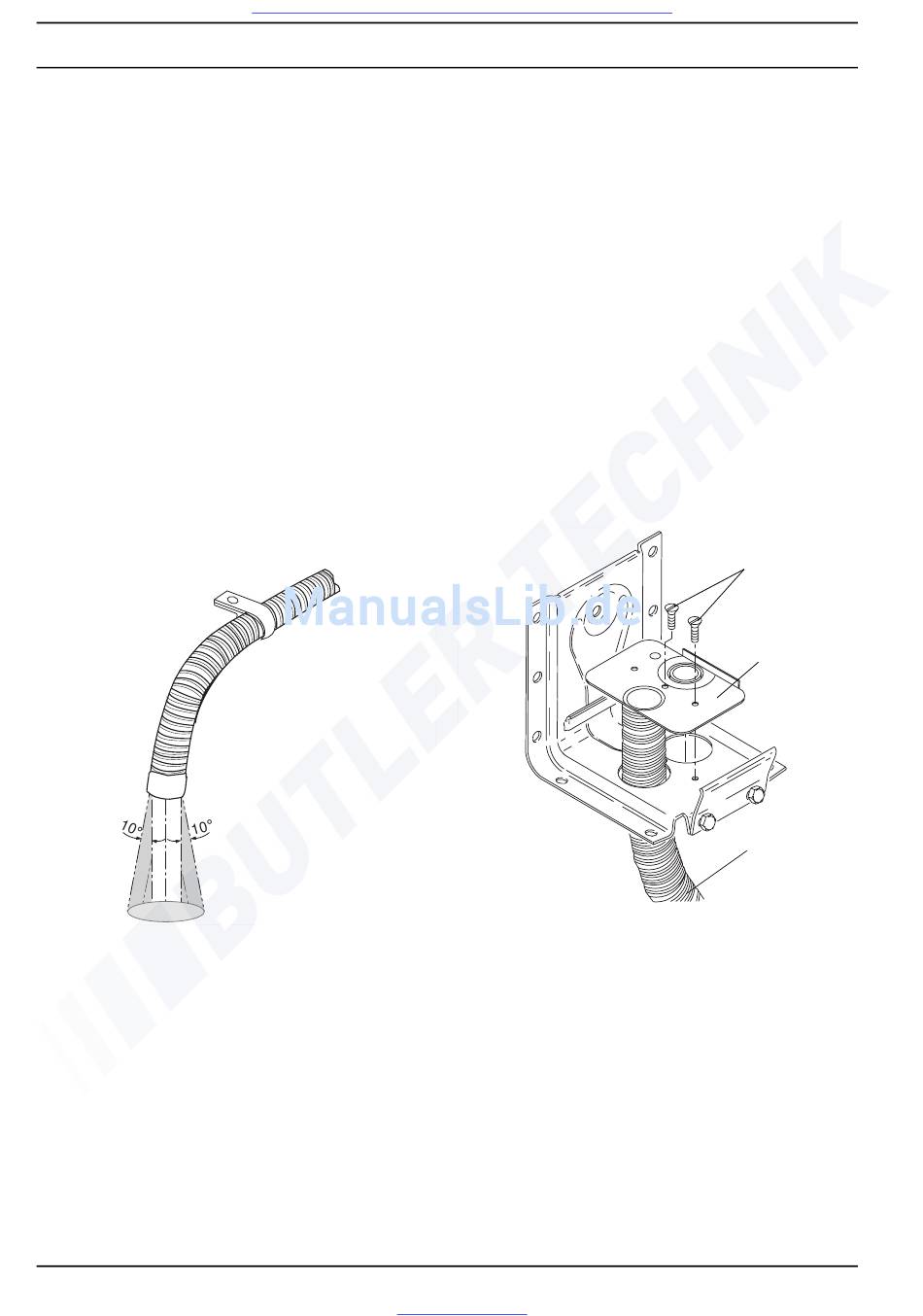

Abb. 806 Abgasrohrmündung, Einbaulage

8.6.3.1 Dichtung am Abgasaustritt

Die Dichtung am Abgasaustritt des Heizgerätes ist vor
jedem Wiedereinbau auszuwechseln.
804
Visit www.butlertechnik.com for more technical information and downloads.
Ausströmrichtung
annähernd
senkrecht 90 ± 10°
www.butlertechnik.com

8.6.4 Einlegeplatte

Die Einlegeplatte (Abb. 807) dient zum Anschluss der
Abgas- und der Brennluftleitung.
Das Heizgerät kann auf dem Serienhalter um 180°
gedreht befestigt werden, wenn die Einlegeplatte
ebenfalls gedreht wird.
Die Abgasleitung ist an der Einlegeplatte vormontiert.
Die Brennluftleitung ist bei der Montage mit einer
Schlauchschelle zu befestigen. Auf die richtige Position
der beiden Leitungen ist zu achten.
Die Einlegeplatte wird mit 2 Senkschrauben M3 am
Serienhalter befestigt.
HINWEIS
Um eine Übereinstimmung von Abgas- und Brennluft-
anschluss des Heizgerätes zur Einlegeplatte sicher zu
stellen, ist an der Einlegeplatte eine Codierung
angebracht.
ACHTUNG
Einlegeplatten nicht mit Blech-
schrauben befestigen und nur von
oben montieren.
Anderenfalls ist eine einwandfreie
Gerätefunktion nicht gewährleistet.
Abb. 807 Einlegeplatte, Einbaulage
Thermo Top
M3 x 8 DIN 695
Einlegeplatte
Abgasleitung
