Sie können die Station auch vertikal an einem Mast oder Pol
und einem Stativ mithilfe von U-Bolzen montieren (die Mutter
am Bolzen aufschrauben, um sie um den Mast oder Pol zu
positionieren). Schrauben Sie die Montageplatte an die
Rückseite der Station wie oben abgebildet. Stellen Sie sicher,
dass die Montageplatten am flachen Teil der U-Bolzen-
Sattelklemmen montiert werden. Wenn Sie das Erdungskabel
verwenden, befestigen Sie es an einem Ende des U-Bolzens.
Weitere Einzelheiten entnehmen Sie bitte der Stativ-
Aufbauanleitung.

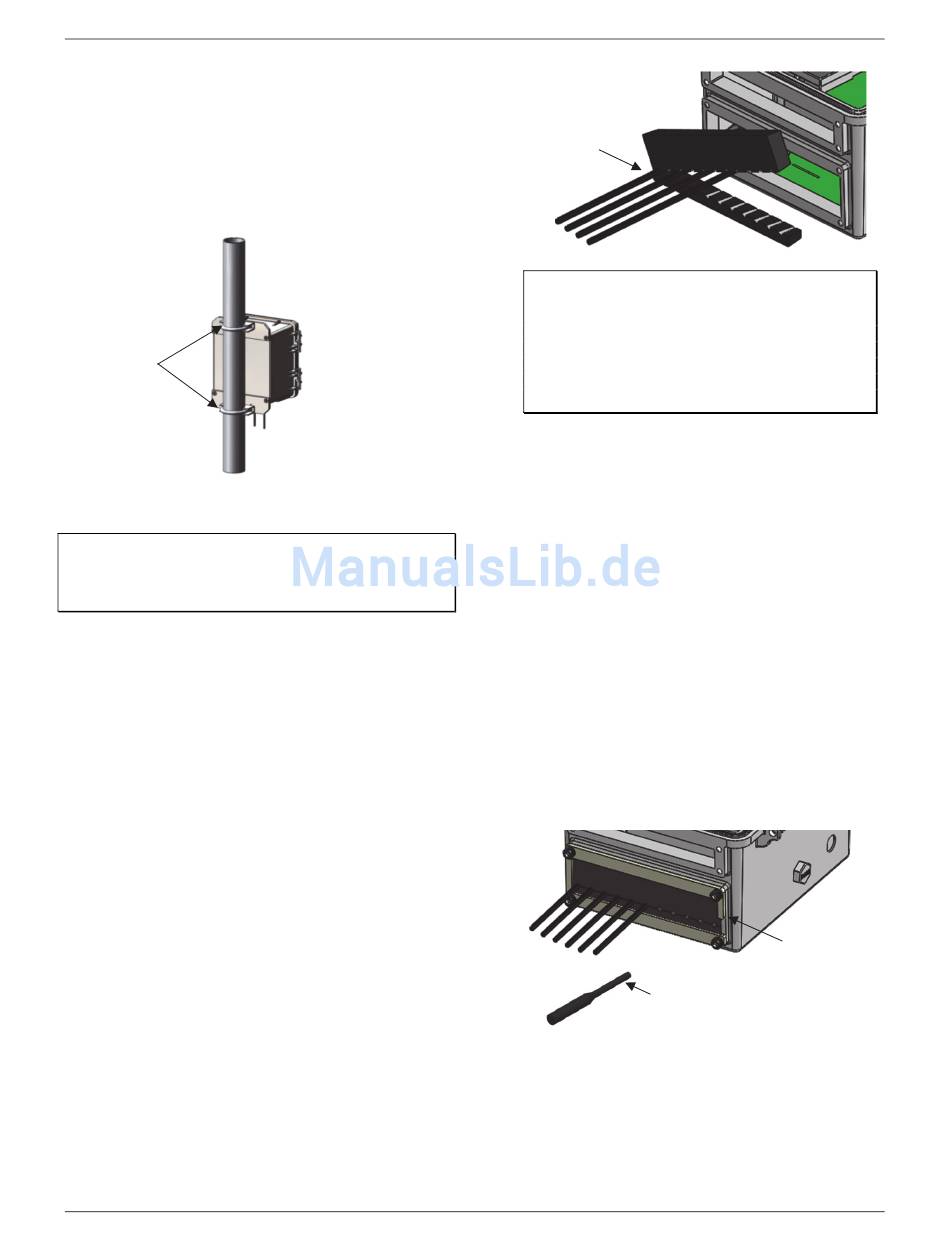

Befestigen Sie die
Station an einem
Pol oder Mast mit
U-Bolzen
Installation des Wetterfest Gummikabels
Kanal und Abdeckungen
Wichtig: Dies ist für Installationen im Freien und für
witterungsbestätige Installationen erforderlich und wird für
raue Umgebungen im Innenbereich empfohlen, wo
Verschmutzungen in die Station eindringen könnten.
1. Stellen Sie sicher, dass alle Sensoren und Kabel installiert
sind, einschließlich des Solarpanels, des AC-Adapterkabels
oder externen DC-Stromkabels und des Erdungskabels.
2. Schmieren Sie einen der beiden Gummikabelkanäle.
a. Tragen Sie eine kleine Menge an Silikonfett (etwa die
Größe einer Erbse) auf Ihre Fingerspitze auf.
b. Beschichten Sie alle vier Außenkanten am
Gummikabelkanal leicht mit Schmierfett.
c. Öffnen Sie den Kabelkanal und beschichten Sie leicht die
Innenseite beider Hälften (den Teil mit den Rillen).
3. Beschichten Sie leicht jedes Kabel mit Schmierfett.
4. Platzieren Sie die geschmierten Kabel in den Kabelrillen.
a. Öffnen Sie den geschmierten Gummikabelkanal, sodass
die aufklappbare Seite des Kanals nach links zeigt.
b. Platzieren Sie jedes Kabel oder jeden Draht in einer
einzelnen Rille im Kabelkanal und installieren Sie es/ihn
von links nach rechts.
• Für den großen Kabelkanal platzieren Sie die
geschmierten Sensorkabeln in den Rillen. Wenn Sie
ein Erdungskabel verwenden, platzieren Sie den
schwarzen Teil davon in der ganz rechten Öffnung im
Kabelkanal (die Öffnung, die am weitesten von der
aufklappbaren Seite entfernt ist).
• Für den kleinen Kabelkanal platzieren Sie den AC-
Adapter, das Solarpanelkabel, alle analogen
Sensorkabel oder Relaiskabel in einer der Rillen.
Platzieren Sie größere Kabel in den fünf Rillen auf der
linken Seite am nächsten zur aufklappbaren Seite und
die kleineren Kabel in den fünf Rillen auf der rechten
Seite.
1-800-LOGGERS
Handbuch für die Fernüberwachungsstation HOBO RX3000
Kabel, die in
Rillen des
Gummikabelk
anals platziert
werden
Wichtig: Der Kabeldurchmesser muss 4,0 mm betragen,
um durch eine der fünf kleineren Öffnungen zu passen,
oder 6,4 mm, um durch eines der fünf größeren
Öffnungen im Gummikabelkanal zu passen. Ist der
Kabeldurchmesser zu klein, vergrößern Sie den
Durchmesser mithilfe eines Schrumpfschlauchs. Ist das
Kabel zu groß, spleißen Sie ein anderes Kabel mit einem
kleineren Durchmesser an, der durch die Öffnung passt.
5. Schließen Sie den Gummikabelkanal und stellen Sie sicher,
dass alle Kabel und Drähte in den Rillen bleiben.
6. Drücken Sie den Kabelkanal in die Öffnung, bis er mit der
Außenseite des Gehäuses bündig ist (wenn alles richtig sitzt,
gleitet der Kanal leicht in das Innere des Gehäuses). Um die
Menge an überschüssigem Kabel im Gehäuse zu reduzieren,
ziehen Sie die Kabel zu Ihnen, während Sie den Kanal in
Position drücken.
7. Installieren Sie die Platte mithilfe von Flügelschrauben auf
der Kabeleingangsöffnung, um den Gummikabelkanal in
Position zu halten. (Verwenden Sie die kleinere Platte für
die obere Öffnung und die größere Platte für die größere
Öffnung). Ziehen Sie die Flügelschrauben noch nicht
vollständig fest. Lassen Sie sie lose, während Sie die
Gummistecker im nächsten Schritt installieren.
8. Tragen Sie eine geringe Menge an Schmierfett auf die
Gummistecker auf und füllen Sie mithilfe der Stecker alle
leeren Öffnungen in den zwei Kabelkanälen. Es gibt große
und kleine Stecker; verwenden Sie die großen Stecker in
den größeren Öffnungen und die kleineren Stecker in den
kleineren Öffnungen. Führen Sie den dünneren Teil des
Steckers in die Öffnung ein und drücken ihn hinein, bis der
dickere Teil des Steckers die Öffnung füllt.
9. Wiederholen Sie die Schritte 2 bis 8 mit dem anderen
Gummikabelkanal.
Ziehen Sie die vier Flügelschrauben auf jeder der beiden
10.
Platten mit dem beigefügten Schraubenschlüssel fest, bis
die Platten fest am Gehäuse anliegen
16
Kanal in Position mit
Platte (Flügelschrauben
nicht festgezogen),
füllen Sie die Öffnungen
Führen Sie das
mit Steckern
dünne Ende des
Steckers in die
Öffnung im
Kabelkanal ein
.
