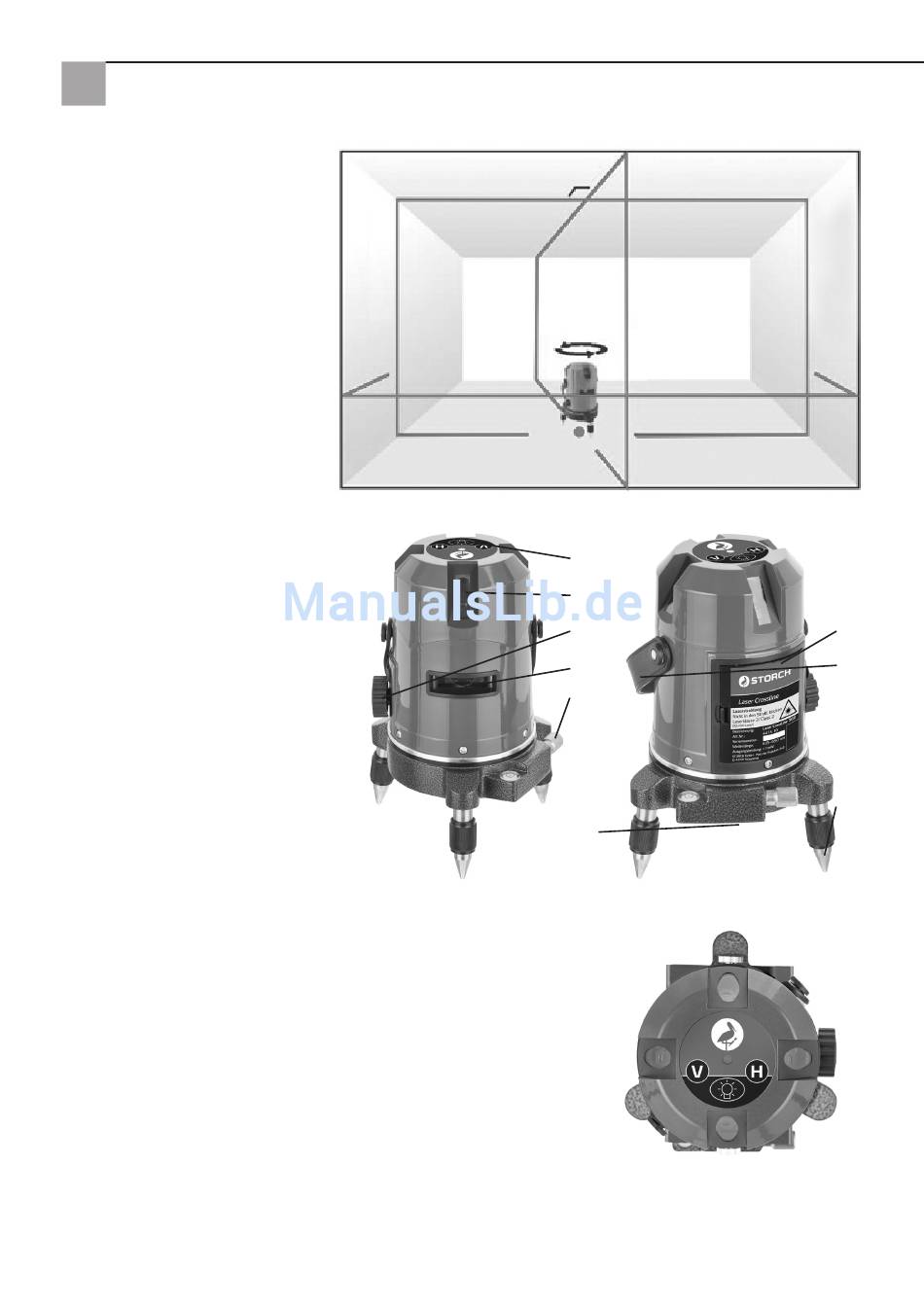

Laserlinien-Darstellung

4 x vertikale Laser
1 x horizontaler Laser
1 x Laser-Lot Punkt nach unten.
(Die Position des Lot Punkts liegt
parallel zu der Überschneidung der
vertikalen Laserlinien an der Decke.)
Gerätebeschreibung
Kreuz-Linienlaser Crossline mit gut
sichtbaren Laserlinien eignen sich
hervorragend zum Ausrichten von
Fliesen, Ständerwerk, Fenster, Türen
etc.
1.
Tasten-Bedienfeld
2.
4 Laserstrahlaustritts-Fenster für
Vertikallaser
3.
Ein / Aus-Schalter
4.
Batteriefachdeckel
5.
1 Laserstrahlaustritts-Fenster für
Horizontallaser
6.
Tragegurt
7.
Feinjustierung der vertikalen Laserli-
nien mit Libelle
8.
3 justierbare Füße mit Nivellier-
schrauben
9.
Lotlaser und Stativgewinde mit 5/8"

Bedienfeld

1.
Taste Vertikallinie „V"
2.
Kontroll-LED
3.
Taste Horizontallinie „H"
4.
Dimmertaste „Glühbirnen-Symbol"
Hell / Dunkel
4
1
2
3
5
7
9
4
6
8
