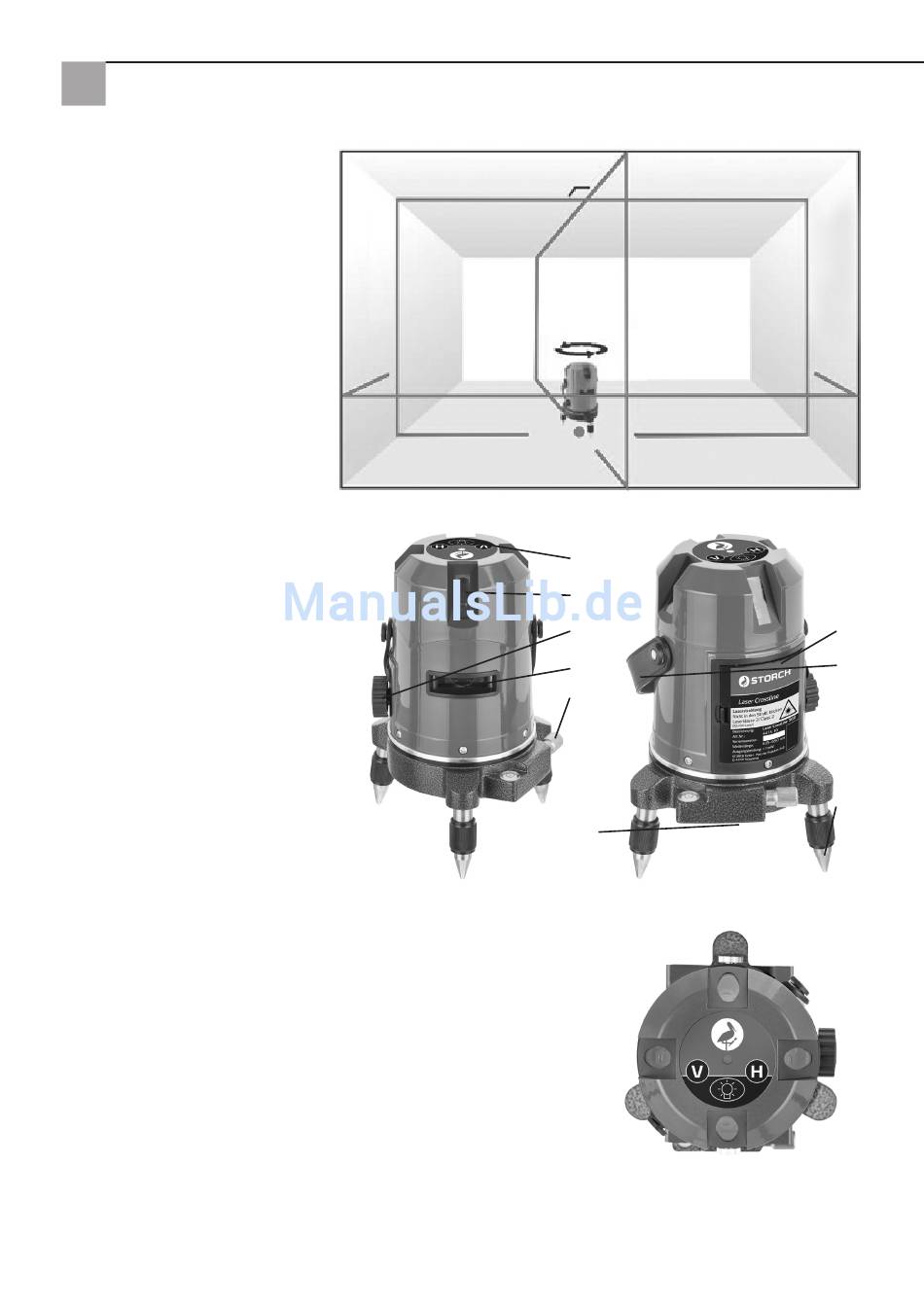

Laserlijn-weergave

4 x verticale laser
1 x horizontale laser
1 x laser-loodpunt naar onder.
(De positie van de loodpunt is paral-
lel aan het snijden van de verticale
laserlijn op het plafond.)

Apparaatbeschrijving

Kruis-lijnlaser Crossline met goede
zichtbare laserlijnen zijn bijzonder
geschikt voor het uitlijnen van tegels,
balken, ramen, deuren etc.
1.
Knoppen bedieningspaneel
2.
4 laserstraal-uitgangsvenster voor
verticale laser
3.
Aan/Uit-schakelaar
4.
Deksel van batterijvak
5.
1 laserstraal-uitgangsvenster voor
horizontale laser
6.
Draagriem
7.
Exacte instelling van de verticale
laserlijnen met waterpas
8.
3 instelbare voeten met nivelleer-
schroeven
9.
Loodlaser en statiefschroefdraad met
5/8"

Bedieningspaneel

1.
Knop verticale lijn "V"
2.
Controle-LED
3.
Knop horizontale lijn "H"
4.
Dimmerknop "gloeilamp-symbool"
licht / donker
10
1
2
3
5
7
9
4
6
8
