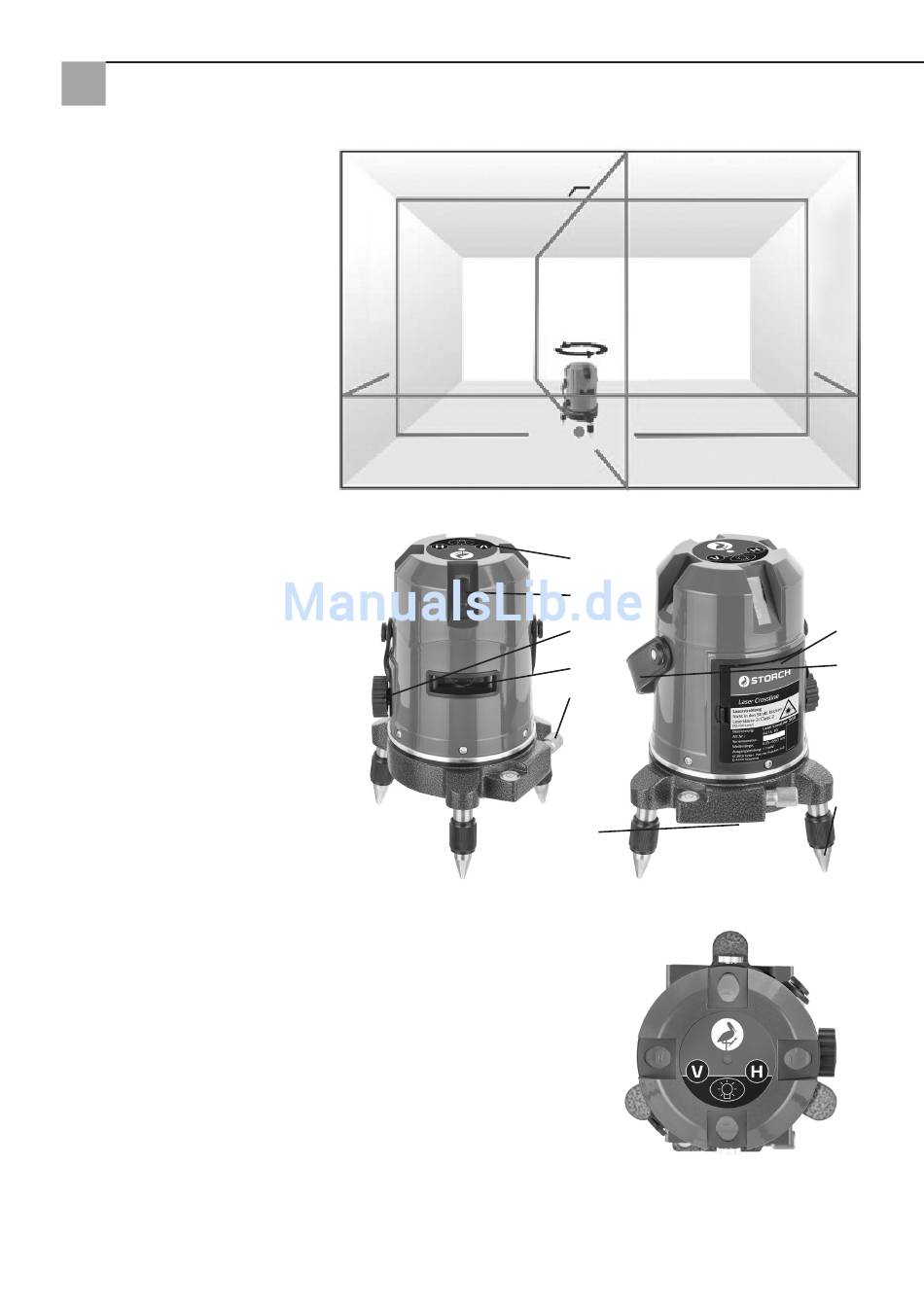

Rappresentazione fascio laser

4 x Laser verticale
1 x Laser orizzontale
1 x Punto a piombo laser verso il bas-
so.
(La posizione del punto a piombo è in
parallelo rispetto all'incrocio del fas-
cio laser verticale al soffitto.)

Descrizione dell'apparecchio

Dispositivi laser a striscia incrociata
del tipo si prestano perfettamente,
grazie al fascio laser ben visibile, per
orientare mattonelle, strutture di sup-
porto, finestre, porte etc.
1.
Pannello di controllo - tasti
2.
4 Finestra uscita fascio laser per
laser verticale
3.
Interruttore ON / OFF
4.
Coperchio per alloggiamento batteria
5.
1 Finestra uscita fascio laser per laser
orizzontale
6.
Cinghia
7.
Regolazione precisa delle strisce
laser verticali con livella
8.
3 piedi di appoggio regolabili con viti
di livellamento
9.
Laser a piombo e filettatura del
cavalletto con 5/8"

Pannello di controllo

1.
Tasto fascio verticale "V"
2.
LED di controllo
3.
Tasto fascio orizzontale "H"
4.
Tasto dimmer "simbolo lampadina"
chiaro / scuro
