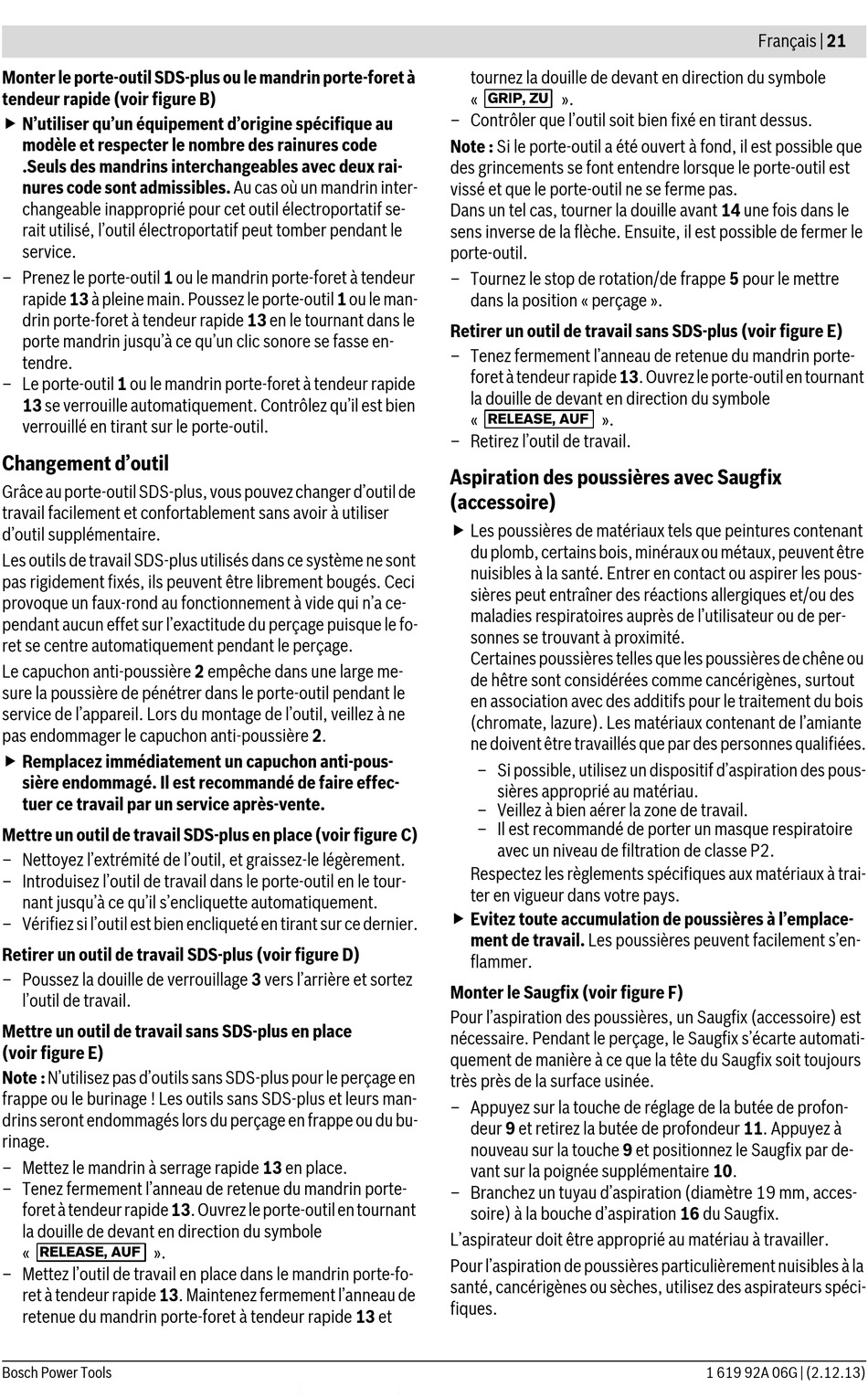

Monter le porte-outil SDS-plus ou le mandrin porte-foret à
tendeur rapide (voir figure B)
 N'utiliser qu'un équipement d'origine spécifique au
modèle et respecter le nombre des rainures code
.Seuls des mandrins interchangeables avec deux rai-
nures code sont admissibles. Au cas où un mandrin inter-
changeable inapproprié pour cet outil électroportatif se-
rait utilisé, l'outil électroportatif peut tomber pendant le
service.
– Prenez le porte-outil 1 ou le mandrin porte-foret à tendeur
rapide 13 à pleine main. Poussez le porte-outil 1 ou le man-
drin porte-foret à tendeur rapide 13 en le tournant dans le
porte mandrin jusqu'à ce qu'un clic sonore se fasse en-
tendre.
– Le porte-outil 1 ou le mandrin porte-foret à tendeur rapide
13 se verrouille automatiquement. Contrôlez qu'il est bien
verrouillé en tirant sur le porte-outil.

Changement d'outil

Grâce au porte-outil SDS-plus, vous pouvez changer d'outil de
travail facilement et confortablement sans avoir à utiliser
d'outil supplémentaire.
Les outils de travail SDS-plus utilisés dans ce système ne sont
pas rigidement fixés, ils peuvent être librement bougés. Ceci
provoque un faux-rond au fonctionnement à vide qui n'a ce-
pendant aucun effet sur l'exactitude du perçage puisque le fo-
ret se centre automatiquement pendant le perçage.
Le capuchon anti-poussière 2 empêche dans une large me-
sure la poussière de pénétrer dans le porte-outil pendant le
service de l'appareil. Lors du montage de l'outil, veillez à ne
pas endommager le capuchon anti-poussière 2.
 Remplacez immédiatement un capuchon anti-pous-
sière endommagé. Il est recommandé de faire effec-
tuer ce travail par un service après-vente.
Mettre un outil de travail SDS-plus en place (voir figure C)
– Nettoyez l'extrémité de l'outil, et graissez-le légèrement.
– Introduisez l'outil de travail dans le porte-outil en le tour-
nant jusqu'à ce qu'il s'encliquette automatiquement.
– Vérifiez si l'outil est bien encliqueté en tirant sur ce dernier.
Retirer un outil de travail SDS-plus (voir figure D)
– Poussez la douille de verrouillage 3 vers l'arrière et sortez
l'outil de travail.
Mettre un outil de travail sans SDS-plus en place
(voir figure E)
Note : N'utilisez pas d'outils sans SDS-plus pour le perçage en
frappe ou le burinage ! Les outils sans SDS-plus et leurs man-
drins seront endommagés lors du perçage en frappe ou du bu-
rinage.
– Mettez le mandrin à serrage rapide 13 en place.
– Tenez fermement l'anneau de retenue du mandrin porte-
foret à tendeur rapide 13. Ouvrez le porte-outil en tournant
la douille de devant en direction du symbole
« ».
– Mettez l'outil de travail en place dans le mandrin porte-fo-
ret à tendeur rapide 13. Maintenez fermement l'anneau de
retenue du mandrin porte-foret à tendeur rapide 13 et
Bosch Power Tools
tournez la douille de devant en direction du symbole
« ».
– Contrôler que l'outil soit bien fixé en tirant dessus.
Note : Si le porte-outil a été ouvert à fond, il est possible que
des grincements se font entendre lorsque le porte-outil est
vissé et que le porte-outil ne se ferme pas.
Dans un tel cas, tourner la douille avant 14 une fois dans le
sens inverse de la flèche. Ensuite, il est possible de fermer le
porte-outil.
– Tournez le stop de rotation/de frappe 5 pour le mettre
dans la position « perçage ».
Retirer un outil de travail sans SDS-plus (voir figure E)
– Tenez fermement l'anneau de retenue du mandrin porte-
foret à tendeur rapide 13. Ouvrez le porte-outil en tournant
la douille de devant en direction du symbole
« ».
– Retirez l'outil de travail.
Aspiration des poussières avec Saugfix
(accessoire)
 Les poussières de matériaux tels que peintures contenant
du plomb, certains bois, minéraux ou métaux, peuvent être
nuisibles à la santé. Entrer en contact ou aspirer les pous-
sières peut entraîner des réactions allergiques et/ou des
maladies respiratoires auprès de l'utilisateur ou de per-
sonnes se trouvant à proximité.
Certaines poussières telles que les poussières de chêne ou
de hêtre sont considérées comme cancérigènes, surtout
en association avec des additifs pour le traitement du bois
(chromate, lazure). Les matériaux contenant de l'amiante
ne doivent être travaillés que par des personnes qualifiées.
– Si possible, utilisez un dispositif d'aspiration des pous-
sières approprié au matériau.
– Veillez à bien aérer la zone de travail.
– Il est recommandé de porter un masque respiratoire
avec un niveau de filtration de classe P2.
Respectez les règlements spécifiques aux matériaux à trai-
ter en vigueur dans votre pays.
 Evitez toute accumulation de poussières à l'emplace-
ment de travail. Les poussières peuvent facilement s'en-
flammer.
Monter le Saugfix (voir figure F)
Pour l'aspiration des poussières, un Saugfix (accessoire) est
nécessaire. Pendant le perçage, le Saugfix s'écarte automati-
quement de manière à ce que la tête du Saugfix soit toujours
très près de la surface usinée.
– Appuyez sur la touche de réglage de la butée de profon-
deur 9 et retirez la butée de profondeur 11. Appuyez à
nouveau sur la touche 9 et positionnez le Saugfix par de-
vant sur la poignée supplémentaire 10.
– Branchez un tuyau d'aspiration (diamètre 19 mm, acces-
soire) à la bouche d'aspiration 16 du Saugfix.
L'aspirateur doit être approprié au matériau à travailler.
Pour l'aspiration de poussières particulièrement nuisibles à la
santé, cancérigènes ou sèches, utilisez des aspirateurs spéci-
fiques.
