Tilkoblinger
Tilkobling av kabel

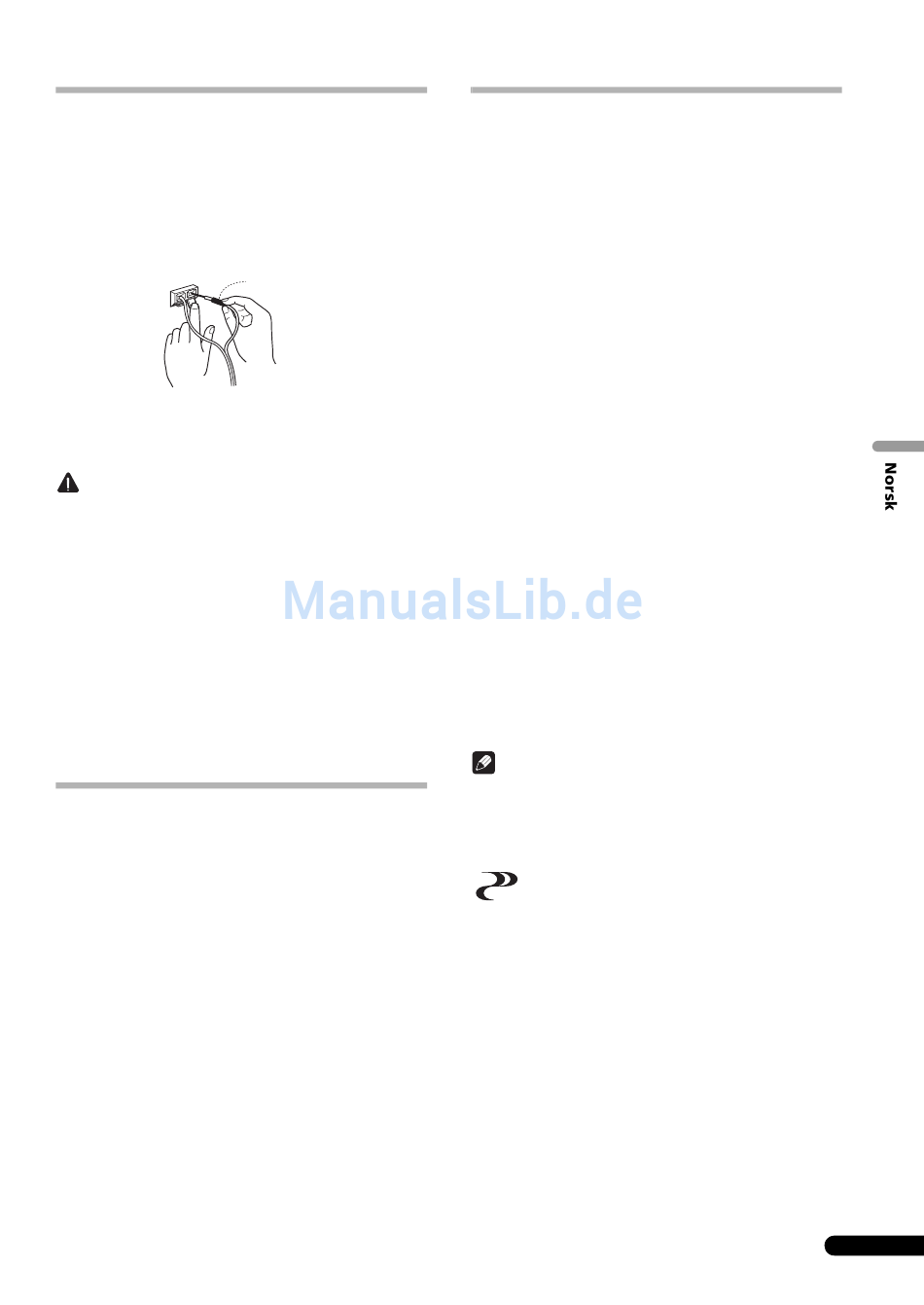

1 Fest den ene enden av den medfølgende
høyttalerkabelen til hver høyttalers bakpanel.
• Koble ledningsenden som er fargemerket til den røde (+)-
terminalen og den ordinære ledningsenden til den sorte (–)-
terminalen. Trykk ned klemmen og stikk inn ledningen som
vist nedenfor. Slipp klemmen slik at ledningen festes.
Rød (+)
Sort (–)
2 Koble kabelens andre ende til forsterkerens
utgangsterminaler (se forsterkerens brukerveiledning for en
mer detaljert forklaring).
ADVARSEL
• Disse høyttalerterminalene er STRØMFØRENDE i helsefarlig
grad. For å unngå faren for elektriske støt ved tilkobling og
frakobling av høyttalerkablene må strømmen utkobles før
noen av de uisolerte delene berøres.
• Etter at pluggene har blitt tilkoblet bør du trekke forsiktig i
kablene for å kontrollere at de er forsvarlig festet til
terminalene. Dårlige tilkoblinger er ofte årsak til støy og brudd
på lyden.
• Dersom det skulle forekomme at ledningsendene faller ut av
terminalene, kan de komme i kontakt med hverandre, noe som
kan føre til at receiveren overbelastes. Dette kan medføre at
forsterkeren slutter å fungere og kan i verste fall påføre skade.
• Ved bruk av høyttalere koblet til en receiver, vil du ikke oppnå
normal stereoeffekt dersom polariteten (+, –) på en av
høyttalerne (høyre eller venstre) har blitt reversert.
Betjening (S-SL100-LR/S-SL100CR)
S-SL100-LR/S-SL100CR er konstruert som kompakte
satelitthøyttalere og det anbefales derfor at de brukes i
kombinasjon med en subwoofer for oppnå tilstrekkelig bassklang.
I dette tilfellet bør forsterkerens (receiveren) høyttalerinnstilling
stilles på "small" (liten) og crossover-frekvensen stilles til 200 Hz.
Rødt merke
Spesifikasjoner
S-SL100-LR/S-SL100CR
Kammer . . . . .Bassrefleks beregnet for bokhylle (magnetisk skjermet)
Konfigurasjon . . . . . . . . . . . . . . . . . . . . . . . 10 cm x 7 cm, heldekkende
Impedans. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Ω
Frekvensområde . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 Hz til 20 kHz
Sensitivitet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .81 dB
Maksimal inngangeffekt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 W
Ytre mål . . . . . . . . . . . . . . . . . 86,5 (B) mm x 206 (H) mm x 85,5 (D) mm
Vekt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,7 kg
Medfølgende utstyr (S-SL100-LR)
Høyttalerkabel (4 m) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Glimotvirkende briketter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Garantikort (kun europeiske modeller) . . . . . . . . . . . . . . . . . . . . . . . . . 1
Bruksanvisning (dette dokumentet)
Medfølgende utstyr (S-SL100CR)
Høyttalerkabel (4 m) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Høyttalerkabel (10 m) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Glimotvirkende briketter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Garantikort (kun europeiske modeller) . . . . . . . . . . . . . . . . . . . . . . . . . 1
Bruksanvisning (dette dokumentet)
S-SLW500
Kammer . . . . . . . . . . . . . . . . . . . . . . . Bassrefleks beregnet for bokhylle
Konfigurasjon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16 cm cone
Impedans. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Ω
Frekvensområde . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35 Hz til 2,0 kHz
Sensitivitet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .78 dB
Maksimal inngangeffekt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 W
Ytre mål
I horisontal stilling . . . . . . . 435 (B) mm x 121 (H) mm x 360 (D) mm
I vertikal stilling . . . . . . . . 108,5 (B) mm x 435 (H) mm x 360 (D) mm
Vekt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4,5 kg
Medfølgende utstyr
Høyttalerkabel (3 m) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Glimotvirkende briketter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Forsegling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Garantikort (kun europeiske modeller) . . . . . . . . . . . . . . . . . . . . . . . . . 1
Merk
• S-SL100-LR blir levert med to høyttalersystemer i hver pakke.
• S-SL100CR blir levert med tre høyttalersystemer i hver pakke.
• Spesifikasjoner og utforming kan bli endret uten forutgående
varsel grunnet produktutbedringer.
er et varemerke som finnes på produkter som inneholder
Pioneers fasekontrollteknologi (Phase Control). Denne
teknologien muliggjør lydgjengivelse gjennom hver komponent
ved å forbedre helhetlig fasetilpasning.
© 2011 PIONEER CORPORATION.
Alle rettigheter reservert.
