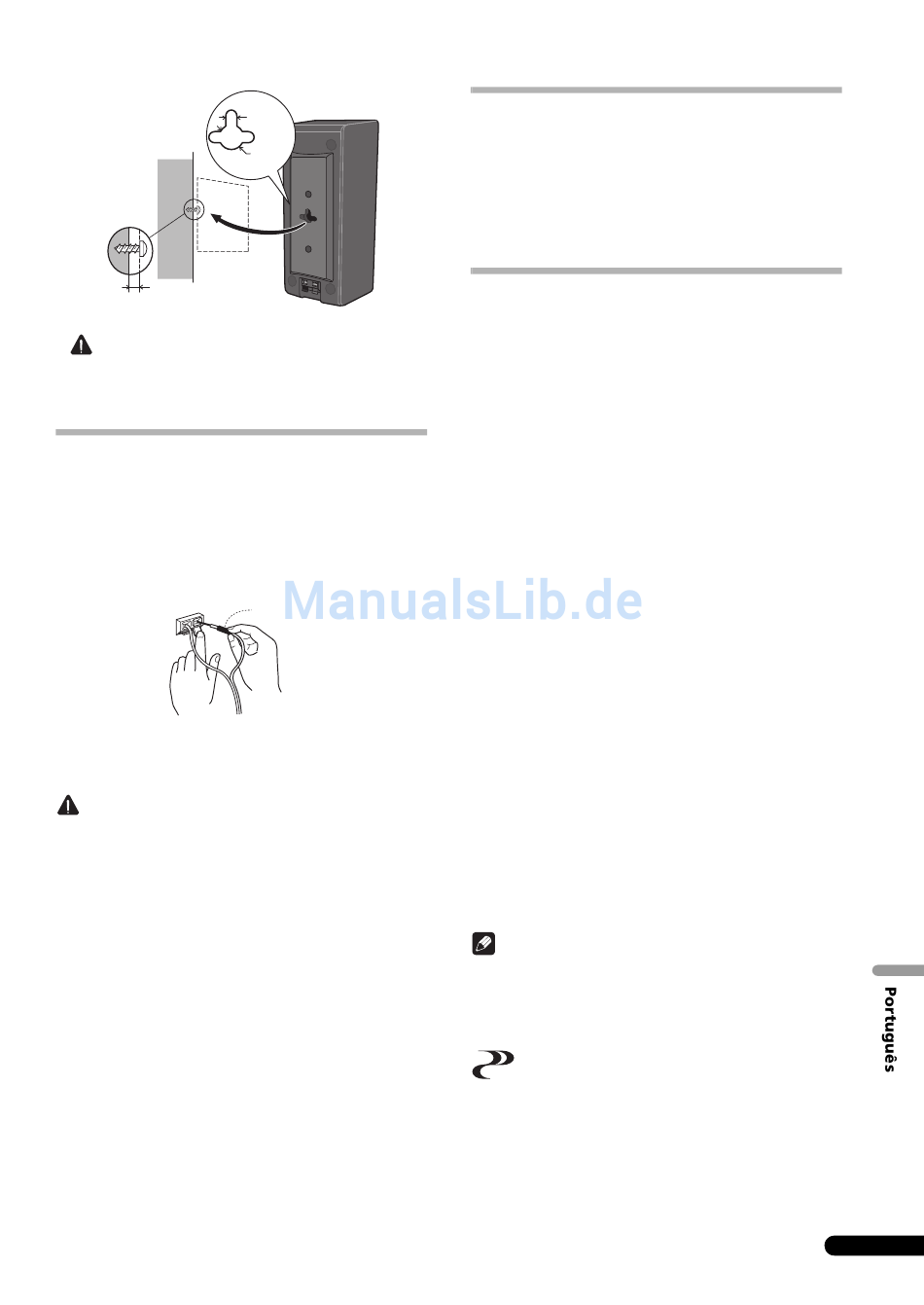

Parafusose de
montagem
(não incluídos)
6 mm a 8 mm
CUIDADO
• Não monte este produto numa parede ou pendurado do tecto.
A queda do aparelho pode resultar em lesões corporais.
Ligação
Ligação do cabo
1 Fixe uma das extremidades dos cabos das colunas
fornecidas à parte anterior de cada coluna.
• Ligue o fio com a marca colorida ao terminal encarnado (+),
o fio liso ao terminal preto (–). Pressione a patilha de mola e
insira o fio, tal como ilustrado. Liberte a patilha para fixar o fio.
Encarnado (+)
Preto (–)
2 Ligue as outras extremidades dos cabos às saídas para as
colunas, no amplificador (para mais detalhes consulte o
manual de instruções do amplificador).
CUIDADO
• Os terminais destas colunas transportam tensão PERIGOSA.
Para prevenir o risco de choque eléctrico quando ligar ou
desligar os cabos das colunas, desligue a alimentação antes
de tocar em qualquer peça não isolada.
• Depois de ligar as fichas, puxe levemente os fios para se
certificar que as extremidades dos cabos estão firmemente
ligadas aos terminais. Ligações inadequadas podem criar
ruído e interrupções no som.
• Se os fios dos cabos ficarem de fora dos terminais, o contacto
uns com os outros provoca uma carga excessiva no receptor.
Tal pode causar a paragem do funcionamento do amplificador
ou mesmo danificar o receptor.
• Quando utilizar um conjunto de colunas ligado a um receptor,
não conseguirá obter o efeito estéreo normal se a polaridade
(+, –) de uma das colunas (esquerda ou direita) estiver
invertida.
5 mm
10 mm
Marca encarnada
Operação (S-SL100-LR/S-SL100CR)
Dado que os aparelhos S-SL100-LR/S-SL100CR foram concebidos
como colunas satélite compactas, recomendamos que sejam
utilizadas em combinação com um subwoofer para proporcionar
sons graves completos. Neste caso, coloque o ajuste das colunas
no amplificador (receptor) na posição "pequena" e a frequência
de crossover em 200 Hz.
Especificações
S-SL100-LR/S-SL100CR
Caixa . . . . Caixa fechada tipo prateleira (magneticamente escudada)
Configuração. . . . . . . . . . . . . . . . . . . . . . 10 cm x 7 cm, gama completa
Impedância . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Ω
Gama de frequência . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 Hz a 20 kHz
Sensibilidade. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .81 dB
Potência máxima de entrada. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 W
Dimensões exteriores. . . . . . 86,5 (L) mm x 206 (A) mm x 85,5 (P) mm
Peso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,7 kg
Acessórios fornecidos (S-SL100-LR)
Cabo de coluna (4 m) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Almofadas anti-derrapantes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Cartão de garantia (Modelo europeu apenas) . . . . . . . . . . . . . . . . . . . 1
Manual de instruções (o presente documento)
Acessórios fornecidos (S-SL100CR)
Cabo de coluna (4 m) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Cabo de coluna (10 m) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Almofadas anti-derrapantes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Cartão de garantia (Modelo europeu apenas) . . . . . . . . . . . . . . . . . . . 1
Manual de instruções (o presente documento)
S-SLW500
Caixa . . . . . . . . . . . . . . . . . . . . . . . . . . Tipo prateleira, reflexo de baixos
Configuração. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16 cm cone
Impedância . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Ω
Gama de frequência . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35 Hz a 2,0 kHz
Sensibilidade. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .78 dB
Potência máxima de entrada. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 W
Dimensões exteriores
Orientação horizontal. . . . . 435 (L) mm x 121 (A) mm x 360 (P) mm
Orientação vertical . . . . . . 108,5 (L) mm x 435 (A) mm x 360 (P) mm
Peso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4,5 kg
Acessórios fornecidos
Cabo de coluna (3 m) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Almofadas anti-derrapantes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Selo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Cartão de garantia (Modelo europeu apenas) . . . . . . . . . . . . . . . . . . . 1
Nota
• O S-SL100-LR é fornecido com duas colunas por embalagem.
• O S-SL100CR é fornecido com três colunas por embalagem.
• Especificações e concepção sujeitas a possíveis modificações
sem aviso prévio, devido a melhoramentos.
é um marca registada colocada num produto com
tecnologia Controlo de Fase Pioneer. Esta tecnologia permite uma
reprodução sonora de alto grau através de cada componente,
melhorando o emparelhamento geral de fases.
© 2011 PIONEER CORPORATION.
Todos os direitos reservados.
