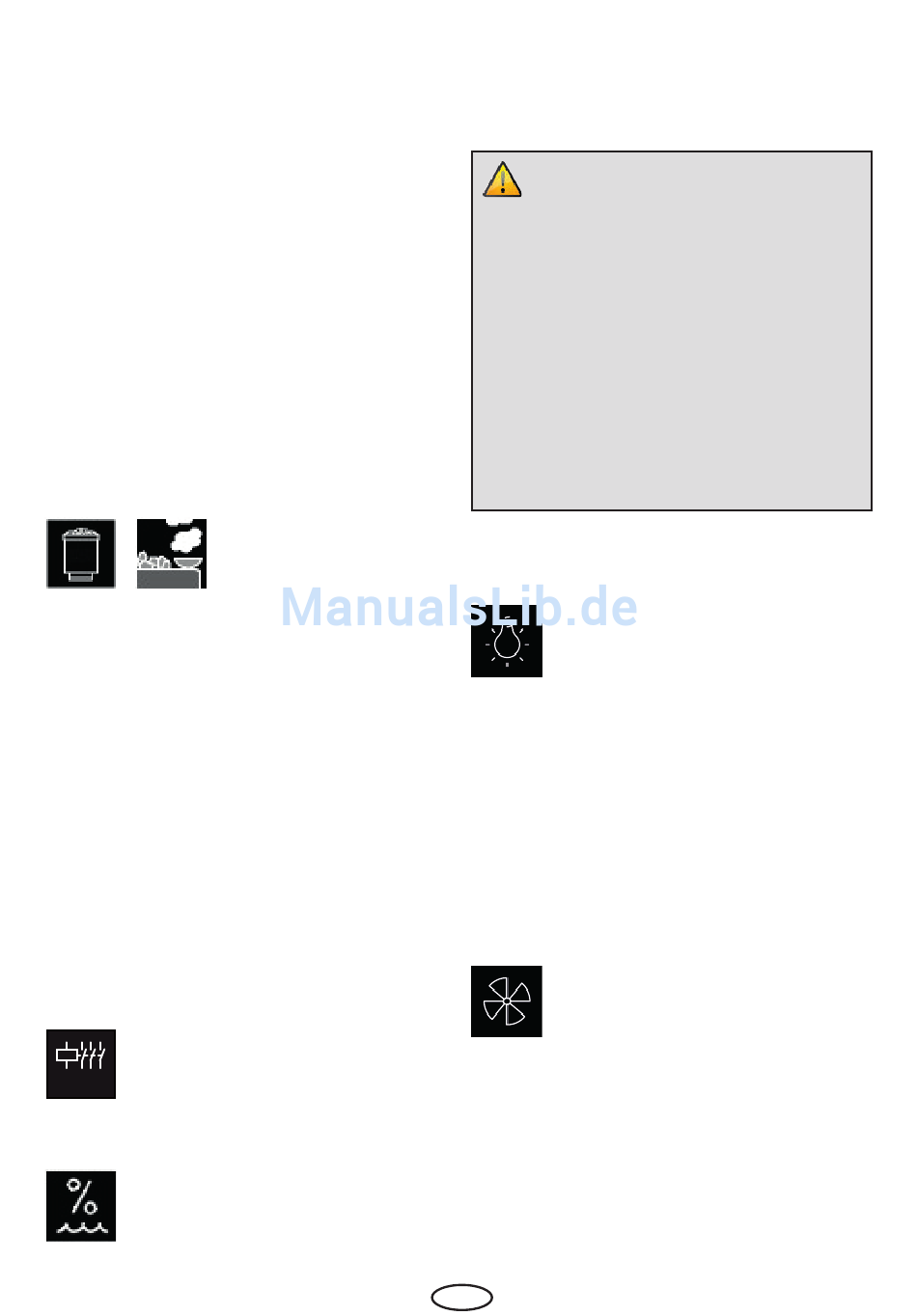

Elektroanschluss
Der elektrische Anschluss darf nur von einem
zugelassenen Elektroinstallateur unter Be-
achtung der Richtlinien des örtlichen Ener-
gieversorgungsunternehmens und des VDE
durchgeführt werden.
Grundsätzlich darf nur ein fester Anschluss an
das Netz erfolgen, wobei eine Einrichtung vor-
zusehen ist, die es ermöglicht, die Anlage mit
einer Kontaktöffnungsweite von mindestens 3
mm allpolig vom Netz zu trennen.
Alle elektrischen Installationen und alle An-
schlussleitungen, die im Inneren der Kabine ver-
legt werden, müssen für eine Umgebungstem-
peratur von mindestens 170°C geeignet sein.
Die Netzzuleitung wird zum Steuergerät geführt
und an den Netzeingangsklemmen angeschlossen.
Den Saunaofen und den Verdampfer entspre-
chend der Montageanleitung des Herstellers vor
die Lufteintrittsöffnung montieren.
Die Silikonleitung durch die Leerrohre zum
Lastteil führen und an den entsprechenden
Klemmen nach Schaltplan anschließen.
Hinweis: Bei nicht vorhandenen Leerrohren,
neben der Lufteintrittsöffnung ein Loch bohren
und durch dieses Loch die Ofenzuleitung/en
nach außen und zu den entsprechenden Klem-
men im Steuergerät führen. Zum Schutz der Si-
likonleitung vor äußerer Einwirkung, muss diese
verdeckt verlegt werden. Daher verwenden Sie
einen geeigneten Kabelkanal oder ein PVC-Rohr,
in dem Sie die Leitung bis zum Steuergerät und/
oder Lastteil führen.
Anschluss eines Lastschalt-
gerätes (LSG)
LSG
Details entnehmen Sie bitte der Montageanlei-
tung des Leistungsschaltgerätes (LSG).
Anschluss des Verdampfers
Für den Anschluss des Verdampfer
verwenden Sie ebenfalls Silikon-
Anschlusskabel 4 x 1,5 mm².
Anschluss des Sauna-
ofens
Der Verdampfer wird zu Testzwecken beim Ein-
schalten für 1min aktiviert. Danach schaltet er
sich erst wieder zu, wenn die Kabine eine Tempe-
ratur 10K unter der Soll-Temperatur erreicht hat.
Achtung: Achten Sie beim Anschluss
des Verdampfers genau auf den korrekten
Anschluss von Wasserbad (WB) und Was-
sermangel (WM). Bei vertauschen dieser
beiden Leitungen, ist die Wassermangel-
funktion des Verdampfers ohne Funktion,
das Thermostat ist überbrückt. Die Folge ist,
dass der Verdampfer überhitzt.
Es besteht Brandgefahr!
Das Steuergerät erkennt Wassermangel, wenn
am WM-Eingang des Steuergerätes Null-Poten-
tial anliegt.
Anschluss der Saunaleuchte
Verwenden Sie nur dimmbare Leucht-
mittel und Vorschaltgeräte da anson-
sten die Leuchtmittel oder die Steu-
erung beschädigt werden können. Die Art des
Leuchtmittels wird automatisch erkannt, kann
aber auch manuell festgelegt werden. (siehe
Absatz „Man. Festlegung des Leuchtmittels")Die
Saunaleuchte muss der Schutzart Spritzwasser-
geschützt (IPx4) entsprechen und gegenüber
der Umgebungstemperatur beständig sein. Die
Saunaleuchte kann an jeder beliebigen Stelle,
jedoch niemals in der Nähe des aufsteigenden
Heißluftstroms des Ofens montiert werden.
Anschluss eines Lüfters
Verwenden Sie nur Lüfter deren Ge-
schwindigkeit durch Phasenanschnitt
gesteuert werden kann (keine Kon-
densatormotoren erlaubt). Beachten Sie die
maximal zulässige Leistung des Lüfters 100 W.
Der Lüfter muss der Schutzart Spritzwasserge-
schützt (IPx4) entsprechen und gegenüber der
Umgebungstemperatur beständig sein.
Beachten Sie die Montageanleitung sowie son-
stige Hinweise des Herstellers.
D
15
