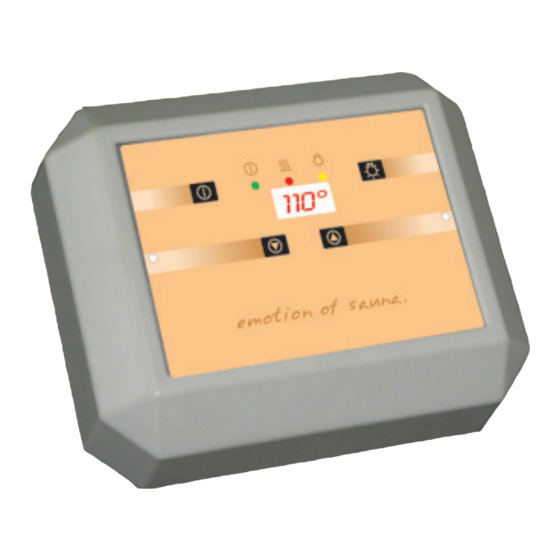

- Seite 1 ECON 45A1 Montage- und Gebrauchsanweisung Assembly and operating instruction Р а а а Made in Germany IP x4 Druck Nr. 29343786/ - 28.12...
- Seite 2 Deutsch ..................3 English ..................18 Р ..................33...
-
Seite 3: Inhaltsverzeichnis
Deutsch Inhalt Lieferumfang ......................4 Technische Daten ....................4 Allgemeine Hinweise zum Saunabaden ..............5 Allgemeine Sicherheitsbestimmungen ..............6 Montage des Steuergerätes ...................7 Wandbefestigung ....................7 Elektroanschluss .....................9 Anschluss des Saunaofens ................9 Anschluss der Saunaleuchte ................9 Installationsschema ..................10 Anschluss Saunaheizgerät ................10 Anschluss der Fühlerleitungen ................11 Montage des Ofenfühlers ................11 Bedienung ......................12 Inbetriebnahme der Saunaanlage ................13... -
Seite 4: Lieferumfang
Lieferumfang (Änderungen vorbehalten) Zum Lieferumfang des Steuergerätes gehört: 1. Ofenfühlerplatine mit Übertemperatursicherung, KTY-Fühler mit Fühlergehäuse, zwei Stück Befestigungsschrauben 3 x 25 mm und Fühlerkabel ca. 2,0 m lang. 2. Plastikbeutel mit drei Befestigungsschrauben 4 x 20 mm. 3. Ersatz-Übertemperatursicherung Technische Daten Nennspannung: 400 V 3 N 50 Hz AC Schaltleistung:... -
Seite 5: Allgemeine Hinweise Zum Saunabaden
Allgemeine Hinweise zum Saunabaden Sehr geehrter Kunde, mit diesem Sauna-Steuergerät haben Sie Aus Sicherheitsgründen ist der Temperatur- ein hochwertiges elektronisches Gerät er- fühler mit der Übertemperatursicherung im worben, welches nach den neuesten Nor- Bereich über dem Ofen an der Kabinende- men- und Güterichtlinien entwickelt und ge- cke angeordnet, da sich hier üblicherweise fertigt wurde. -
Seite 6: Allgemeine Sicherheitsbestimmungen
Allgemeine Sicherheitsbestimmungen • Dieses Gerät ist nicht dafür bestimmt, • Die Anlage muss bei allen Installations- durch Personen (einschließlich Kinder) und Reparaturarbeiten allpolig vom Netz- mit eingeschränkten physischen, senso- getrennt werden, d.h. Sicherungen bzw. rischen oder geistigen Fähigkeiten oder Hauptschalter ausschalten. mangels Erfahrung und/oder mangels •... -
Seite 7: Montage Des Steuergerätes
Montage des Steuergerätes sehenen Durchführungen und schrauben Sie das Gehäuseunterteil in den beiden Wandbefestigung unteren Bohrungen fest an die Kabinen- wand. Abb. 4 Das Steuergerät darf nur außerhalb der Ka- bine montiert werden. Als Montageort wäh- len Sie zweckmäßigerweise die Kabinen- wand an deren Innenseite der Saunaofen befestigt ist. - Seite 8 Befestigungslöcher oberes Befestigungsloch Abb. 4 Netzzuleitung Zuleitung für Kabi- nenbeleuchtung Lufteintrittsöffnung Abb. 5 Tabelle 1 Ofen- Absicherung Verbindung Verbindung elektr. für Kabinen- leistung Steuergerät Netz - Steuergerät Anschluss volumen nach DIN in A Steuergerät - Ofen 4,5 kW 4 - 6 m³ 3N AC 6,0 kW 6 - 10 m³...
-
Seite 9: Elektroanschluss
Elektroanschluss Anschluss des Saunaofens Der elektrische Anschluss darf nur von einem zugelassenen Elektroinstallateur unter Beachtung der Richtlinien des ört- Den Saunaofen entsprechend der Monta- lichen Energieversorgungsunternehmens geanleitung des Herstellers vor die Luftein- und des VDE durchgeführt werden. trittsöffnung montieren. Die Silikonleitung durch die Leerrohre zum Grundsätzlich darf nur ein fester Anschluss an das Netz erfolgen, wobei eine Einrichtung vor- Lastteil führen und an den entsprechenden... -
Seite 10: Installationsschema
Installationsschema = alternativ ECON 400 V 3 N AC 50 Hz Anschluss Saunaheizgerät ECON 142°C max .9 kW 400 V 3 N AC... -
Seite 11: Anschluss Der Fühlerleitungen
Anschluss der Fühlerleitungen 2. Bohren Sie dafür ein Loch für die Kabel- durchführung, vorzugsweise in die Mitte Die Fühler- und Netzleitungen sollten nicht eines Profi lbrettes. zusammen verlegt oder durch eine gemein- 3. Führen Sie die Fühlerkabel durch das ge- same Durchführung geführt werden. -
Seite 12: Bedienung
Auf den nun folgenden Seiten wollen wir Sie mit den Bedienelementen und Funktionen Ihrer Saunasteuerung vertraut machen. Die Skizzen neben dem Text zeigen die jeweils sichtba- ren Anzeigen der Steuerung. Die Zeichen bedeuten, dass der so eingerahmte Teil der Anzeige blinkt. Nach kurzer Zeit werden Sie sicherlich in der Lage sein Ihre Saunasteuerung im vollen Umfang zu Nutzen. -
Seite 13: Inbetriebnahme Der Saunaanlage
Inbetriebnahme der Saunaanlage Drücken Sie die - Taste um den Sauna- ofen einzuschalten. In der Anzeige erscheinen die eingestellte Temperatur (Werkseinstellung 95° C) . Die grüne Betriebs-LED leuchtet und solange der Saunaofen heizt, leuchtet auch die rote Heizen-LED. Ausschalten der Saunaanlage Nach Ablauf der Heizzeitbegrenzung (6 Stunden) schaltet die Anlage automatisch ab. -
Seite 14: Ändern Der Temperatur
Ändern der Temperatur Im Folgenden zeigen wir, wie Sie die Temperatur der Sauna Ihren Wünschen entsprechend ein- stellen können. Bedenken Sie aber, dass diese eingestellten Werte je nach Kabinenauslegung um einige Grad von der Temperatur in der Kabine abweichen können. Aus Sicherheitsgründen wird die Temperatur direkt an der heißesten Stelle der Kabine über dem Saunaofen erfasst. -
Seite 15: Der Geräteschalter (Switch-Off)
Der Geräteschalter (Switch-off) Auf der Oberseite des Steuergerätes fi nden Sie den Geräteschalter. Mit diesem Schalter Geräteschalter können Sie die Elektronik im Störungsfall vom Netz trennen. = Gerät ein- Beachten Sie, dass durch Betätigen des geschaltet Geräteschalters alle Einstellungen auf die Werkseinstellungen zurückgesetzt werden. -
Seite 16: Service Adresse
Verpackung (ACHTUNG: Gefahr von Transport- schäden) an unsere Service-Abteilung einzuschi- cken. Service Adresse Senden Sie das Gerät stets mit diesem ausge- EOS Saunatechnik GmbH füllten Garantieschein ein. Adolf-Weiß-Straße 43 Eventuell entstehende Beförderungskosten für 35759 Driedorf-Mademühlen die Ein- und Rücksendung können von uns nicht Germany übernommen werden. -
Seite 17: Rücksende-Verfahren (Rma) - Hinweise Für Alle Rücksendungen
Rücksende-Verfahren (RMA) – Hinweise für alle Rücksendungen! Sehr geehrte Kundin, sehr geehrter Kunde, wir wünschen Ihnen viel Freude mit den bestellten Artikeln. Für den Fall, dass Sie ausnahmsweise einmal nicht ganz zufrieden sein sollten, bitten wir Sie um genaue Beachtung der nachstehenden Ver- fahrensabläufe. - Seite 18 English Table of Contents Package contents ....................19 Technical data .......................19 General information concerning sauna bathing ............20 General safety precautions ...................21 Assembly of the control unit ..................22 Wall mounting....................22 Electrical connection .....................24 Connecting the sauna oven ................24 Connecting the sauna lamp ................24 Installation diagram ..................25 Connection of the sauna heater ..............25 Connecting the sensor lines ................26...
-
Seite 19: Package Contents
Package contents (subject to change) Included with the control unit are 1. an oven-sensor board with overheat shutoff protection, KTY-sensors with sensor housing, two 3x25 mm fastening screws and a 2,0 m long sensor cable. 2. a plastic bag with three 4 x 20 mm fastening screws. 3. -
Seite 20: General Information Concerning Sauna Bathing
General information concerning sauna bathing Dear customer, with purchase of this sauna control unit you For the cabin light use only light bulbs. Do opted for a superior quality, high-tech elec- not use fl uorescent lamps, energy saving tronic device which was developed and ma- lamps and gas discharge lamps. -
Seite 21: General Safety Precautions
General safety precautions • his device has not been designed for being • Please note the safety and installation in- used by persons (including children) that formation from the sauna oven manufac- are physically or mentally handicapped turer. or have sensory disabilities. Moreover, it •... -
Seite 22: Assembly Of The Control Unit
Assembly of the control unit Wall mounting Mount the control unit outside the sauna cabin only. The most practical mounting point would be the wall area onto which the sauna oven is mounted on the inside, except on the outside of the cabin. If electrical conduits are present, mount the control unit accordingly. - Seite 23 threaded holes upper threaded hole Illust. 4 Power supply lead wire Lead wire for cabin lighting Air intake opening Illust. 5 Tab. 1 Connecting Connecting Capacity Electrical. Fuse control cable main cable control For cabin size acc. DIN Connection unit in A - control unit unit - heater in mm²...
-
Seite 24: Electrical Connection
Electrical connection Connecting the sauna oven The electrical connection may only be done by a qualifi ed electrical technician under authority of the regulations of the Assemble the sauna oven according to the local power supply company and those instructions provided by the manufacturer in of the VDE. -
Seite 25: Installation Diagram
Installation diagram = alternativ ECON 400 V 3 N AC 50 Hz Connection of the sauna heater ECON 142°C max .9 kW 400 V 3 N AC... -
Seite 26: Connecting The Sensor Lines
Connecting the sensor lines 2. Drill a hole to lead the cable through, pre- ferably through the middle of one of the ou should not install sensor and power sup- wooden boards. ply lines together, or lead them through the 3. -
Seite 27: Operation
On the pages that follow, we would like to familiarise you with the operations and features of your sauna control system. In each case the illustrations next to the text show the displays visible on the control unit. The symbol means that the relevant part of the display is fl... -
Seite 28: Using The Sauna
Using the sauna Press the button to switch on the sauna heater. The display shows the the set tem- perature (factory setting 95° C). The green operating LED comes on and as long as the sauna heater is on, the red heating LED is also displayed. -
Seite 29: Changing The Temperature
Changing the temperature In the following one we show, how you can stop the temperature of the Sauna your desires accordingly. Please take into consideration that these values can vary by a few degrees, depending on cabin confi guration. For safety reasons the temperature is measured in the hottest area of the cabin above the oven. -
Seite 30: The Control Unit Switch (Switch-Off)
The control unit switch (Switch-off) The control unit switch can be found on the top end of the unit. Using this Control unit switch switch, you can isolate the electronics from the mains supply in case of a breakdown. = unit swit- Please note that operating the control unit ched on switch returns all settings to the factory... -
Seite 31: Service Address
Service Address: Outside of Germany please contact your EOS Saunatechnik GmbH specialist dealer in case of warranty claims. Adolf-Weiß-Straße 43 Direct warranty processing with our service 35759 Driedorf-Mademühlen, Germany department is in this case not possible. -
Seite 32: Handling Procedures For Return Shipments (Rma) - Details For All Returns
Handling procedures for return shipments (RMA) - Details for all returns ! Dear customer we hope that you will rejoice in the ordered articles. Just in case that you are not entirely contented as an exeption, please follow the procedures specifi ed below.This enabling us to ensure a quick and smooth handling of the return shipment. - Seite 33 Р С а О а ....................34 Т а ...................34 О а а а а .............35 О ...............36 М а а ..................37 К а ..................37 Э ................39 П а- а ) а ........39 П а а ..............39 М а а а ..................40 Ра...
-
Seite 34: О А
О а В а а 1.П а а а а а а, а а, а а 3 а а а 2,0 . 2.П а а а 3.За а а а Т а Н а а 400 В 3 Н 50 Г AC К... - Seite 35 О а а а а У а а а В а а . а В а а а а а а а а а а а а а а а а а а а , а а а а О а...
- Seite 36 а .) О • П а а а • Э а а а а а а а а . А а • Н а а а а а а а а , . Та а а а а а а а а.
-
Seite 37: М А А
М а а а (Р . 4). К а К а а . В а а а а а а а а . На а а. М а а а а . П а а Р С Р 1.С а. Д а... - Seite 38 К В Р П П а О Р а а М П П Э За а а Д а а а а а а а а А 4,5 kW 4 - 6 m³ 3N AC 6,0 kW 6 - 10 m³ 50 Hz 3 x 16 5 x 2,5...
-
Seite 39: П А- А ( ) А
Э П а- а ) а Э а а а а В а а а а а а а а а а О а а (VDE). а В , а а а. П а а а а а а а а... -
Seite 40: М А А А
М а а а = alternativ ECON 400 V 3 N AC 50 Hz Ра а а ECON 142°C max .9 kW 400 V 3 N AC... -
Seite 41: П А А
П а а 2.Д а а, П а а а а 3.П а . С а а а а а а а Р . 11 а « а » а . Е а 4.За а а а а а, а а... -
Seite 42: У А
На а а а а а . На а а а а а . С а а а а а а а . М а а а Ж а а а а а а У а С С С а а... -
Seite 43: А А
В а а а Д а а а На а а а а ( а а а а +95°C). Б а а а, а а а а а а а а а а а а В а П а а а... -
Seite 44: И А
И а Да а , а а а а а а а а . О а а а а а а а а а а а а И а а а а а а а а . Э а а а... -
Seite 45: А (Switch-0Ff)
П а а (Switch-0ff) П а На а а а а а а а. С а П а а а . О а а а а а а П В а а а а а а а а ( а 0). -
Seite 46: А А
а, а а. П а а а а а а (ВНИМАНИЕ: а а И О а а EOS Saunatechnik GmbH а а а , а 35759 Д -Ма Г а Т а а а В Г а а а а... -
Seite 47: А А
П а а а а (RMA) - а а а а У а а а Ва а а а а . В а , В а Ва а а а. Т а а а а . П а а а •...
