Inhaltszusammenfassung für Beko WMB 51432 PTEU

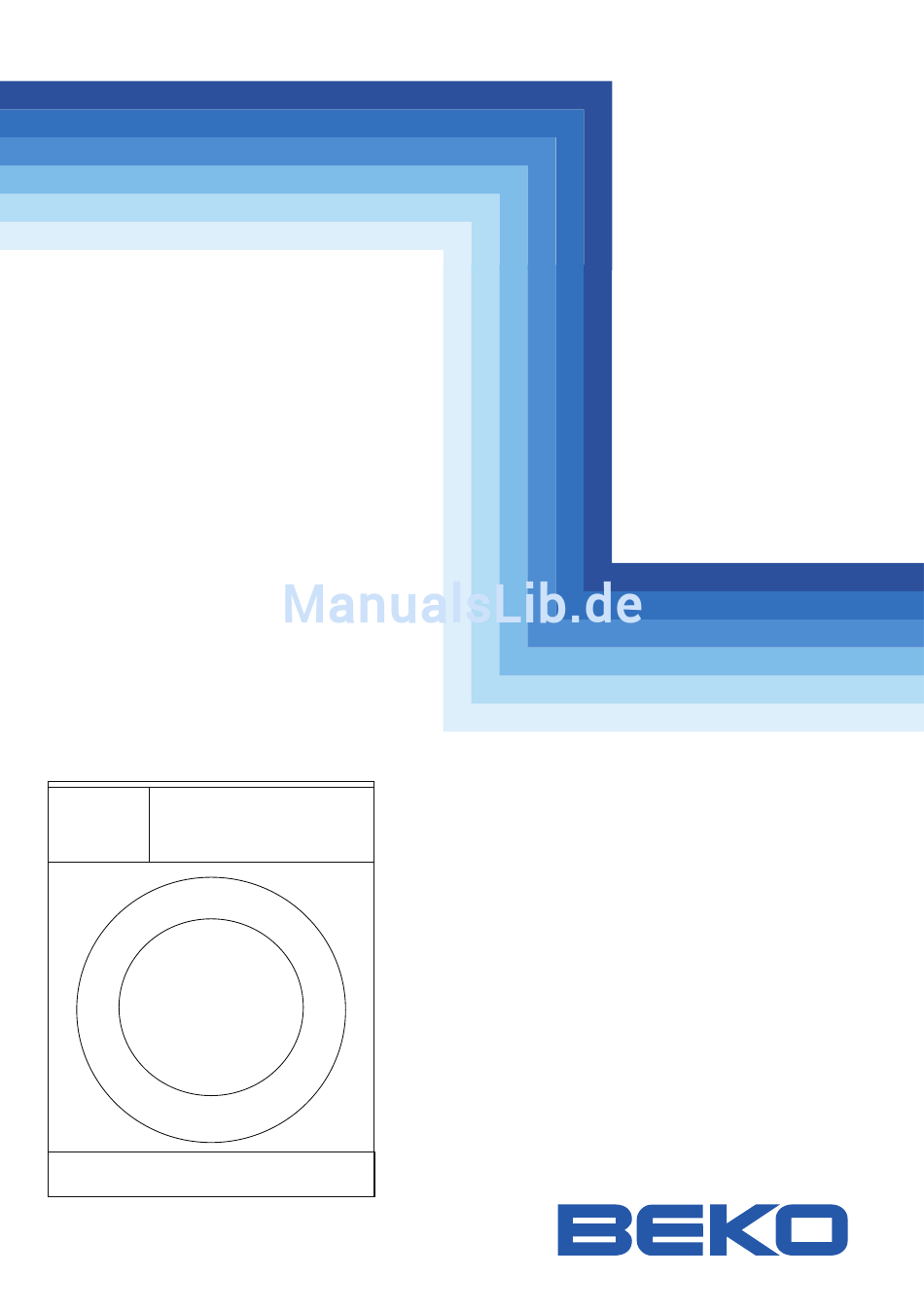

  • Seite 1 WMB 51432 PTEU WMB 51232 PTEU WMB 51032 PTEU Waschmaschine Bedienungsanleitung Dokument Nummer 2820523256/ 080713.2306...
  • Seite 2: Die Symbole

    Bitte lesen Sie diese Anleitung zuerst! Sehr geehrte Kundin, lieber Kunde, Vielen Dank für den Kauf eines hochwertigen Beko-Produktes. Wir wünschen uns, dass Sie an Ihrem neuen Gerät, das in modernsten Werken hergestellt und strengsten Qualitätskontrollen unterzogen wurde, lange Jahre ungetrübt Freude haben. Lesen Sie daher bitte die gesamte Bedienungsanleitung und alle weiteren mitgelieferten Dokumente aufmerksam durch und bewahren Sie sie auf, damit Sie bei Bedarf darin nachlesen können.
  • Seite 3: Inhaltsverzeichnis

    INHALT 1 Wichtige Hinweise zur Sicherheit und 5 Bedienung zum Umweltschutz 5.1 Bedienfeld ......21 1.1 Sicherheit allgemein ....4 5.2 Maschine vorbereiten .
  • Seite 4: Wichtige Hinweise Zur Sicherheit Und Zum Umweltschutz

    Wichtige Hinweise zur Sicherheit und zum Umweltschutz In diesem Abschnitt finden Sie Hinweise, die • Schließen Sie das Gerät an eine geerdete, mit für Ihre und die Sicherheit anderer Personen einer 16 A-Sicherung abgesicherte Steckdose unerlässlich sind. Halten Sie sich unbedingt an (Schukosteckdose) an.
  • Seite 5: Bestimmungsgemäßer Einsatz

    Wichtige Hinweise zur Sicherheit und zum Umweltschutz 1.4 Hinweise zur Verpackung • Falls das Netzkabel beschädigt wird, muss es vom Hersteller, seinem Kundendienst, einer • Die Verpackungsmaterialien des Produktes vom Importeur bestimmten Stelle oder einer wurden in Übereinstimmung mit unseren gleichermaßen qualifizierten Person (am besten nationalen Umweltschutzrichtlinien aus einem Elektriker) ausgetauscht werden.
  • Seite 6: Ihre Waschmaschine

    Ihre Waschmaschine 2.1 Überblick 1 - Netzkabel 5 - Einstellbare Füße 2 - Deckplatte 6 - Tür 3 - Bedienfeld 7 - Waschmittelschublade 4 - Filterkappe 8 - Wasserablaufschlauch 6 / 43 DE Waschmaschine / Bedienungsanleitung...
  • Seite 7: Lieferumfang

    Ihre Waschmaschine 2.2 Lieferumfang 1 - Netzkabel 2 - Wasserablaufschlauch 3 - Transportsicherungsbolzen* 4 - Wasserzulaufschlauch (Am Zulaufschlauchanschluss wird einer der folgenden Filtertypen eingesetzt.) a) Elektronische Wassersperre b) Mechanische Wassersperre c) Standard 5 - Flüssigwaschmittelbehälter** 6 - Bedienungsanleitung 7 - Blindstopfen*** 8 - Kunststoffstopfen Gruppe Die Anzahl der Transportsicherungsbolzen kann je nach Modell unterschiedlich ausfallen.
  • Seite 8: Technische Daten

    Ihre Waschmaschine 2.3 Technische Daten WMB 51432 PTEU WMB 51232 PTEU WMB 51032 PTEU Modelle Maximale Trockenwäschefüllmenge (kg) Höhe (cm) Höhe für Unterbau (cm) Breite (cm) Tiefe (cm) Nettogewicht (±4 kg) Stromversorgung (V/Hz) 230 V / 50Hz 230 V / 50Hz...
  • Seite 9: Installation/Aufstellung

    Installation/Aufstellung Lassen Sie Ihr Gerät vom autorisierten • Stellen Sie das Gerät nicht an Stellen auf, an Kundendienst in Ihrer Nähe installieren. Wenn Sie denen die Temperatur unter 0 °C abfallen kann. Ihre Maschine betriebsbereit machen, achten Sie • Sorgen Sie für einen Abstand von mindestens darauf, dass Wasserzulauf und Wasserablauf in 1 cm zwischen den Seiten des Gerätes und einwandfreiem Zustand sind (schauen Sie dazu...
  • Seite 10: Wasseranschluss

    Installation/Aufstellung WARNUNG : Verwenden Sie keine alten oder gebrauchten Wassereinlaufschläuche mit Ihrem neuen Gerät. Diese können zu Verschmutzungen Ihrer Wäsche führen. 1 Schließen Sie die mit der Maschine gelieferten Spezialschläuche an die Wasserzuläufe des Gerätes an. Der rote Schlauch (links) dient 3 Setzen Sie die Kunststoffabdeckungen als Warmwassereinlass (maximal 90 °C), der (diese finden Sie im Beutel mit der...
  • Seite 11: Wasserablauf Anschließen

    Installation/Aufstellung wieder gut an. Um ein Auslaufen von Wasser ein Stück ab. und daraus entstehende Wasserschäden • Das Schlauchende sollte nicht gebogen werden, zu vermeiden, halten Sie die Wasserhähne es sollte nicht darauf getreten werden und geschlossen, wenn Sie die Maschine nicht es darf nicht zwischen Ablauf und Maschine benutzen.
  • Seite 12: Füße Einstellen

    Installation/Aufstellung 3.6 Füße einstellen 3 Ziehen Sie die Kontermuttern anschließend mit der Hand an. WARNUNG : Damit Ihre Maschine leise und vibrationsfrei arbeiten kann, muss sie absolut gerade und ausbalanciert stehen. Sie balancieren die Maschine aus, indem Sie die Füße entsprechend einstellen. Sollte das Gerät nicht fest und gerade stehen, kann es sich im Betrieb bewegen, stark vibrieren und gegen andere...
  • Seite 13: Gerät Transportieren

    Installation/Aufstellung Gerät transportieren 1 Ziehen Sie grundsätzlich den Netzstecker, bevor Sie das Gerät transportieren oder verrücken. 2 Trennen Sie Wasserablauf und Wasserzulauf (Hahn zuvor schließen). 3 Lassen Sie sämtliches noch im Gerät verbliebenes Wasser ab. Siehe Abschnitt 7.5. 4 Bringen Sie die Transportsicherungsbolzen wieder an;...
  • Seite 14: Vorbereitung

    Vorbereitung 4.1 Wäsche sortieren • Sortieren Sie die Wäsche nach Textilientyp, Farbe, Verschmutzungsgrad und zulässiger Waschtemperatur. • Halten Sie sich grundsätzlich an die Angaben auf den Pflegeetiketten. Waschsymbole Maschinenwäsche- Symbole Waschen Maximum 95 °C 70 °C 60 °C 50 °C 40 °C 30 °C Wassertemperaturen...
  • Seite 15: Wäsche Zum Waschen Vorbereiten

    Vorbereitung 4.2 Wäsche zum Waschen vorbereiten • Legen Sie Wäschestücke aus Angorawolle vor dem Waschen ein paar Stunden in das • Wäsche mit Metallteilen wie Büstenhalter, Gefrierfach Ihres Kühlschranks. Dadurch bilden Gürtelschnallen und Metallknöpfe beschädigen sich weniger Knötchen im Material. die Maschine.
  • Seite 16: Erst Inbetriebnahme

    Vorbereitung 4.4 Erst Inbetriebnahme 4.5 Die richtige Wäschemenge Bevor Sie Ihr neues Gerät zum ersten Mal Die maximale Ladungskapazität (Wäschemenge) benutzen, machen Sie sich unbedingt mit hängt vom Textilientyp, dem Verschmutzungsgrad den Abschnitten „Wichtige Hinweise zu Ihrer und dem gewünschten Waschprogramm ab. Sicherheit“...
  • Seite 17: Wäsche In Die Maschine Geben

    Vorbereitung 4.6 Wäsche in die Maschine geben Waschmittel, Weichspüler und andere Reinigungsmittel 1. Öffnen Sie die Waschmaschinentür. • Geben Sie Waschmittel und Weichspüler in 2. Legen Sie die Wäschestücke lose in die die Maschine, bevor Sie das Waschprogramm Maschine. starten. 3.
  • Seite 18: Flüssigwaschmittel Bei Flüssigwaschmitteln Mit Flüssigwaschmittelbehälter

    Vorbereitung Die richtige Waschmittelmenge Flüssigwaschmittel, ohne Flüssigwaschmittelbehälter: Die richtige Waschmittelmenge hängt von der Wäschemenge, dem Verschmutzungsgrad und der • Benutzen Sie Flüssigwaschmittel nicht als Wasserhärte ab. Vorwaschmittel. • Benutzen Sie nicht mehr Waschmittel als auf • Flüssigwaschmittel können Flecken in der der jeweiligen Verpackung angegeben;...
  • Seite 19 Vorbereitung Bleichmittel • Wählen Sie ein Programm mit Vorwäsche, geben Sie das Bleichmittel zu Beginn der Vorwäsche hinzu. Geben Sie kein Waschmittel in das Vorwäschefach. Alternativ können Sie ein Programm mit Extraspülen wählen und das Bleichmittel beim ersten Spülungsschritt in das Waschmittelfach geben.
  • Seite 20: Nützliche Und Praktische Tipps Zum Waschen

    Vorbereitung 4.8 Nützliche und praktische Tipps zum Waschen Kleidung Helle Farben und Feinwäsche/Wolle/ Buntwäsche Dunkle Farben Weißwäsche Seide (Empfohlene (Empfohlene (Empfohlene (Empfohlene Temperaturen je nach Temperaturen je nach Temperaturen je nach Temperaturen je nach Verschmutzungsgrad: Verschmutzungsgrad: Verschmutzungsgrad: Verschmutzungsgrad: 40 – 90 °C) kalt bis 40 °C) kalt bis 40 °C) kalt bis 30 °C)
  • Seite 21: Bedienung

    Bedienung 5.1 Bedienfeld 1 - Programmauswahlknopf (Oberste Position: Ein/Aus) 5 - Start/Pausetaste 2 - Display 6 – Zusatzfunktionstasten 3 - Zeitverzögerungstaste 7 - Schleudergeschwindigkeit-Einstelltaste 4 – Programmfolgeanzeige 8 - Temperatureinstelltaste 5.2 Maschine vorbereiten 2. Wählen Sie das gewünschte Programm mit dem Programmauswahlknopf.
  • Seite 22: Hauptprogramme

    Bedienung 5.4 Hauptprogramme 5.5 Zusätzliche Programme Je nach Textilientyp können Sie unter folgenden Für spezielle Fälle stehen Ihnen zusätzliche Hauptprogrammen wählen: Programme zur Verfügung. • Koch-/Buntwäsche Zusatzprogramme können je nach Modell Dieses Programm empfehlen wir für Ihre Ihrer Maschine abweichen. Baumwolltextilien wie Bettlaken, Bettbezüge, Kissenbezüge, Handtücher, Bademäntel, Unterwäsche, etc.).
  • Seite 23: Spezialprogramme

    Bedienung 5.6 Spezialprogramme • Super Express 14 Dieses Programm eignet sich zum schnellen Für spezielle Zwecke können Sie die folgenden Waschen von kleineren Mengen leicht Programme wählen: verschmutzter Baumwolltextilien. • Spülen • Dunkles Dieses Programm benutzen Sie, wenn Sie separat Mit diesem Programm waschen Sie dunkle spülen oder stärken möchten.
  • Seite 24: Schleudergeschwindigkeit Auswählen

    Bedienung 5.8 Schleudergeschwindigkeit auswählen Nachdem Sie ein Programm ausgewählt haben, wird die empfohlene Schleudergeschwindigkeit des gewählten Programms in der Schleudergeschwindigkeitsanzeige dargestellt. Zum Vermindern der Schleudergeschwindigkeit drücken Sie die Schleudergeschwindigkeit- Einstelltaste. Die Schleudergeschwindigkeit wird Schritt für Schritt vermindert. Anschließend werden je nach Modell die Optionen „Spülstopp“ und „Nicht schleudern“...
  • Seite 25: Programm- Und Verbrauchstabelle

    Bedienung 5.9 Programm- und Verbrauchstabelle Zusatzfunktion Programm Temperatur Koch-/Buntwäsche 2.25 1600 • • • • • • Kalt-90 Koch-/Buntwäsche 1.45 1600 • • • • • • Kalt-90 Koch-/Buntwäsche 0.85 1600 • • • • • • Kalt-90 Buntwäsche Eco 60** 0.74 1600...
  • Seite 26 Bedienung ** Baumwoll-Öko 40 °C und Baumwoll-Öko 60 °C sind Standardzyklen. Diese Zyklen sind als „40°C- Baumwollstandardzyklus“ und „60 °C-Baumwollstandardzyklus“ bekannt und werden durch die Symbole am Panel angezeigt. Die Zusatzfunktionen in der Tabelle können je nach Modell Ihrer Maschine abweichen. Wasser- und Stromverbrauch können sich abhängig von Wasserdruck, Wasserhärte und Wassertemperatur, Umgebungstemperatur, Wäscheart und Wäschemenge, Einsatz von Zusatzfunktionen, der Schleudergeschwindigkeit sowie Schwankungen der Versorgungsspannung ändern.
  • Seite 27: Zusatzfunktionen Auswählen

    Bedienung 5.10 Zusatzfunktionen auswählen • Schnell Waschen Diese Funktion können Sie bei Baumwolle- und Wählen Sie die gewünschten Zusatzfunktionen, Synthetik-Programmen verwenden. Dies reduziert bevor Sie das Programm starten. Darüber hinaus die Waschzeit und die Anzahl der Spülgänge bei können Sie auch im Betrieb zum laufenden leicht verschmutzter Wäsche.
  • Seite 28: Programm Starten

    Bedienung • Pet Hair Removal (Tierhaare entfernen) Verzögerungszeit ändern Mit dieser Funktion entfernen Sie an der Kleidung Wenn Sie die Zeit bei laufendem Countdown haftende Tierhaare besonders leicht. ändern möchten: Bei der Auswahl dieser Funktion wird das 1. Drücken Sie die Zeitverzögerungstaste. Bei normale Programm durch Vorwäsche und einen jedem Tastendruck erhöht sich die Zeit um eine zusätzlichen Spülschritt ergänzt.
  • Seite 29: Kindersicherung

    Bedienung 5.12 Kindersicherung Alternativ können Sie die Kindersicherung auch abschalten, indem Sie den Die Kindersicherung verhindert unerwünschte Programmauswahlknopf im Leerlauf der Manipulationen der Maschine. Dadurch lässt sich Maschine auf die Ein/Aus-Position drehen verhindern, dass laufende Programme verändert und anschließend ein anderes Programm werden.
  • Seite 30: Änderungen Nach Programmstart

    Bedienung 5.15 Änderungen nach 5.16 Programme abbrechen Programmstart Zum Abbrechen eines Programms wählen Sie einfach ein anderes Programm mit dem Maschine anhalten (Pause) Programmauswahlknopf. Das zuvor aktive Zum Anhalten eines laufenden Programms Programm wird abgebrochen. Die Ende/ drücken Sie die Start-/Pausetaste. In der Abbrechen-Leuchte blinkt und zeigt an, dass das Programmfolgeanzeige beginnt die Leuchte des vorherige Programm abgebrochen wurde.
  • Seite 31: Kurzanleitung

    Kurzanleitung 6.1 Maschine vorbereiten Geschwindigkeits- und Temperatureinstellungen bei Zusatzfunktionen 1 Sorgen Sie dafür, dass sämtliche Schläuche fest ändern und dicht angeschlossen sind. Je nach aktuellem Programmschritt lassen sich 2 Stecken Sie den Netzstecker der Maschine ein. Zusatzfunktionen aufheben oder zuschalten – 3 Drehen Sie den Wasserhahn vollständig auf.
  • Seite 32: Reinigung Und Wartung

    Reinigung und Wartung Viele Probleme lassen sich vermeiden, wenn Wenn Ihre Waschmittelschublade wie in der Sie Ihre Waschmaschine in regelmäßigen folgenden Abbildung aussieht: Abständen reinigen; zusätzlich verlängern Sie die Lebensdauer Ihres neuen Gerätes. 7.1 Waschmittelschublade reinigen Reinigen Sie die Waschmittelschublade regelmäßig (jeweils nach 4 –...
  • Seite 33: Gehäuse Und Bedienfeld Reinigen

    Reinigung und Wartung 7.4 Wasserzulauffilter reinigen Achten Sie nach jeder Wäsche darauf, dass keine Fremdkörper in der Trommel zurückbleiben. Am Endstück jedes Wasserzulaufventils an der Rückseite der Maschine sowie am Ende der Wasserzulaufschläuche (dort, wo diese an den Wasserhahn angeschlossen werden) befindet sich ein Filter.
  • Seite 34: Restliches Wasser Ablaufen Lassen Und Pumpenfilter Reinigen

    Reinigung und Wartung 7.5 Restliches Wasser ablaufen Bei einer einteiligen Filterkappe öffnen Sie die lassen und Pumpenfilter reinigen Kappe, indem Sie sie an beiden Seiten nach oben ziehen. Die Filtersysteme in Ihrer Maschine sorgen dafür, dass Festkörper wie Knöpfe, Münzen und Textilfasern ausgefiltert werden und den Propeller der Pumpe beim Ablaufen des Wassers nicht zusetzen können.
  • Seite 35 Reinigung und Wartung Wasser bei Geräten mit Notfall-Ablaufschlauch Wasser bei Geräten ohne Notfall-Ablaufschlauch ablassen: ablassen: a Stellen Sie ein großes Gefäß unter die Öffnung a Ziehen Sie den Notfall-Ablaufschlauch aus des Filters, damit das ablaufende Wasser seinem Gehäuse. hineinfließen kann. b Stellen Sie ein großes Gefäß...
  • Seite 36: Problemlösung

    Problemlösung Programme lassen sich nicht starten oder auswählen. • Die Waschmaschine hat sich eventuell aus Sicherheitsgründen selbst abgeschaltet; dies kann äußere Ursachen (z. B. Schwankungen von Spannung oder Wasserdruck, etc.) haben. >>> Zum Abbrechen eines Programms wählen Sie einfach ein anderes Programm mit dem Programmauswahlknopf. Das zuvor aktive Programm wird abgebrochen.
  • Seite 37 Problemlösung Die Waschmaschinentür lässt sich nicht öffnen. • Die Türsperre ist aktiv, da das Wasser recht hoch in der Maschine steht. >>> Entfernen Sie das Wasser mit dem Abpumpen- oder Schleudern-Programm. • Die Maschine heizt gerade das Wasser auf oder befindet sich im Schleudergang. >>> Warten Sie, bis das Programm abgeschlossen ist.
  • Seite 38 Problemlösung Die Waschleistung ist schlecht: Die Wäsche wird grau.(**) • Über längere Zeit wurde zu wenig Waschmittel benutzt. >>> Benutzen Sie die für Wasserhärte und Wäsche empfohlene Waschmittelmenge. • Über längere Zeit wurde bei niedrigen Temperaturen gewaschen. >>> Wählen Sie die zur Wäsche passende Temperatur.
  • Seite 39 Problemlösung Die Wäsche wird nach dem Waschen steif.(**) • Zu wenig Waschmittel. >>> Bei hoher Wasserhärte kann die Wäsche mit der Zeit steif werden, wenn Sie zu wenig Waschmittel benutzen. Verwenden Sie eine an die Wasserhärte angepasste Waschmittelmenge. • Das Waschmittel wurde in das falsche Fach eingefüllt. >>> Wenn Waschmittel in das Vorwäschefach eingefüllt wird, jedoch keine Vorwäsche erfolgt, kann dieses Waschmittel beim Spülen oder Weichspülen in die Maschine geschwemmt werden.
  • Seite 40 Problemlösung Schaum tritt aus der Waschmittelschublade aus. • Zu viel Waschmittel. >>> Mischen Sie einen Teelöffel Weichspüler mit einem halben Liter Wasser, gießen Sie die Mischung in das Hauptwäschefach der Waschmittelschublade. • Orientieren Sie sich bei der Auswahl der passenden Waschmittelmenge an den Angaben zu Programmen und maximaler Beladung in der „Programm- und Verbrauchstabelle“.
  • Seite 41 Produktdatenblatt Gemäß Verordnung der Kommission (EU) Nr. 1061/201 Herstellername oder Marken Beko Beko Beko Modellname WMB 51432 PTEU WMB 51232 PTEU WMB 51032 PTEU Nennkapazität (kg) Energieeffizienzklasse Jährlicher Energieverbrauch (kWh) Energieverbrauch des 60 °C-Buntwäsche Eco standard- 0.736 0.736 0.736 programms bei voller Beladung (kWh) Energieverbrauch des 60 °C-Buntwäsche Eco standard-...
  • Seite 42 42 / 43 DE Waschmaschine / Bedienungsanleitung...
  • Seite 43 43 / 43 DE Waschmaschine / Bedienungsanleitung...
  • Seite 44 www.beko.com...
