Visual Manager Benutzeroberfläche
Die Homepage enthält folgende Elemente:
■

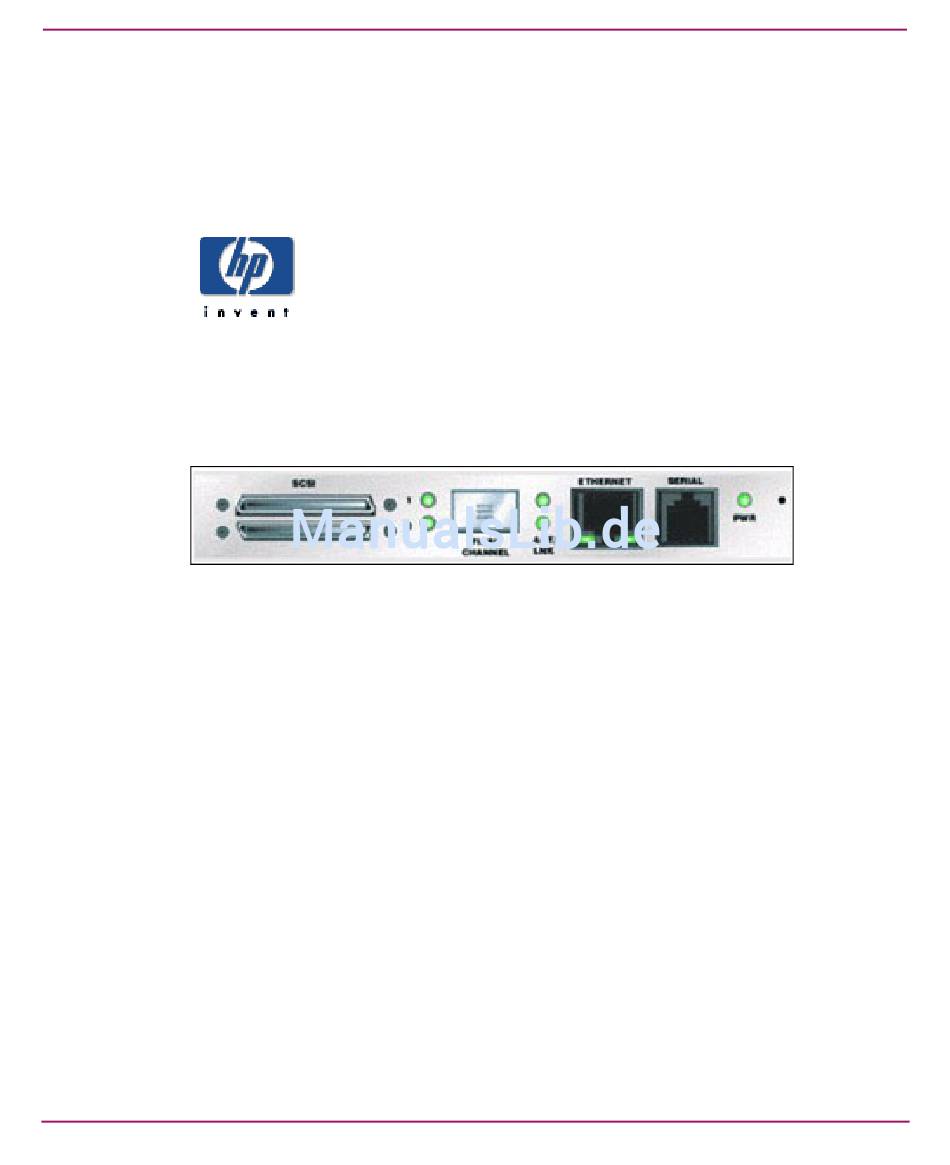

Abbildung 9: HP Logo
■
Abbildung 10: Router-Abbildung
■
■
42
Das HP Logo befindet sich in der oberen linken Ecke der Seite.
zeigt diesen Bereich der Homepage. Wenn von dem eingesetzten Host eine
Zugriffsmöglichkeit auf das Internet besteht, klicken Sie auf das HP Logo,
um die Website zu öffnen.
Im oberen Bereich der Homepage sehen Sie eine Darstellung des Routers.
Abbildung 10 zeigt diesen Bereich der Homepage.
Es handelt sich um eine interaktive Abbildung des Routers, über die ein
Schnellzugriff auf Konfigurationsmenüs möglich ist:
— Wenn Sie aktuelle Einstellungen und den Status eines Ports anzeigen
möchten, klicken Sie auf den entsprechenden Port in der
Router-Abbildung.
— Wenn Sie ein Menü öffnen möchten, um für einen speziellen Port
oder Bus Konfigurationsänderungen vorzunehmen, klicken Sie auf
den gewünschten Fibre Channel-Port oder SCSI-Bus.
— Öffnen Sie das Menü Network (Netzwerk), indem Sie auf den
abgebildeten Ethernet-Port klicken.
Im Mittelteil der Homepage finden Sie Router-Statusinformationen
einschließlich Informationen zur Plattform.
Abbildung 9
Network Storage Router E1200-160
