Einführung

SCSI-zu-Fibre Channel-Protokoll-Konvertierungsprozess

In diesem Beispiel gibt ein SCSI-Host (Initiator) am SCSI-Bus Befehle aus, und
die Informationen werden durch den Router zu einem Ziel im Fibre Channel
Storage Area Network (FC-SAN) geleitet. In
dargestellt, und in
FC-Gerät

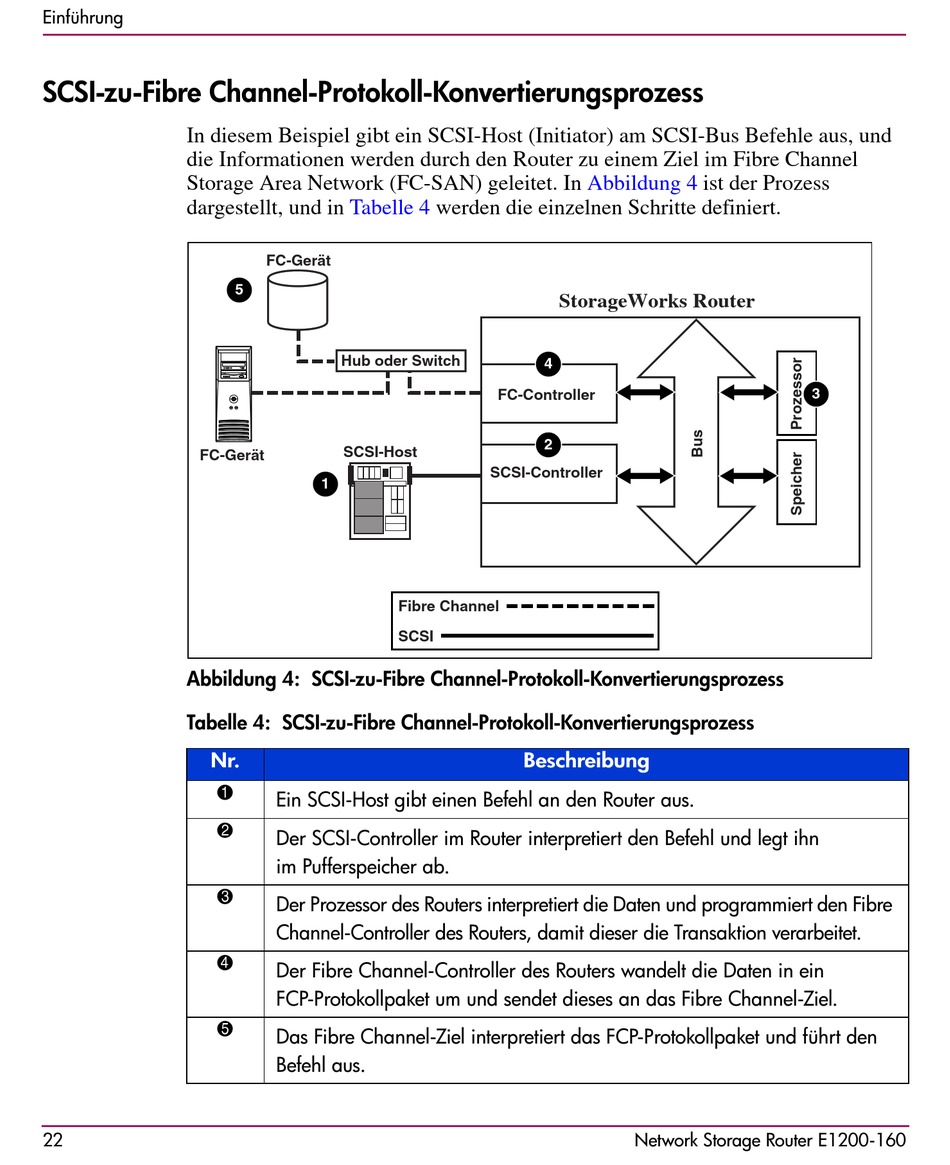

Abbildung 4: SCSI-zu-Fibre Channel-Protokoll-Konvertierungsprozess
Tabelle 4: SCSI-zu-Fibre Channel-Protokoll-Konvertierungsprozess
Nr.
1
2
3
4
5
22
Tabelle 4
FC-Gerät
5
Hub oder Switch
SCSI-Host
1
Fibre Channel
SCSI
Ein SCSI-Host gibt einen Befehl an den Router aus.
Der SCSI-Controller im Router interpretiert den Befehl und legt ihn
im Pufferspeicher ab.
Der Prozessor des Routers interpretiert die Daten und programmiert den Fibre
Channel-Controller des Routers, damit dieser die Transaktion verarbeitet.
Der Fibre Channel-Controller des Routers wandelt die Daten in ein
FCP-Protokollpaket um und sendet dieses an das Fibre Channel-Ziel.
Das Fibre Channel-Ziel interpretiert das FCP-Protokollpaket und führt den
Befehl aus.
Abbildung 4
werden die einzelnen Schritte definiert.
StorageWorks Router
4
FC-Controller
2
SCSI-Controller
Beschreibung
ist der Prozess
3
Network Storage Router E1200-160
