Eine Darstellung der Komponenten des Routers und der LED-Positionen finden
Sie in

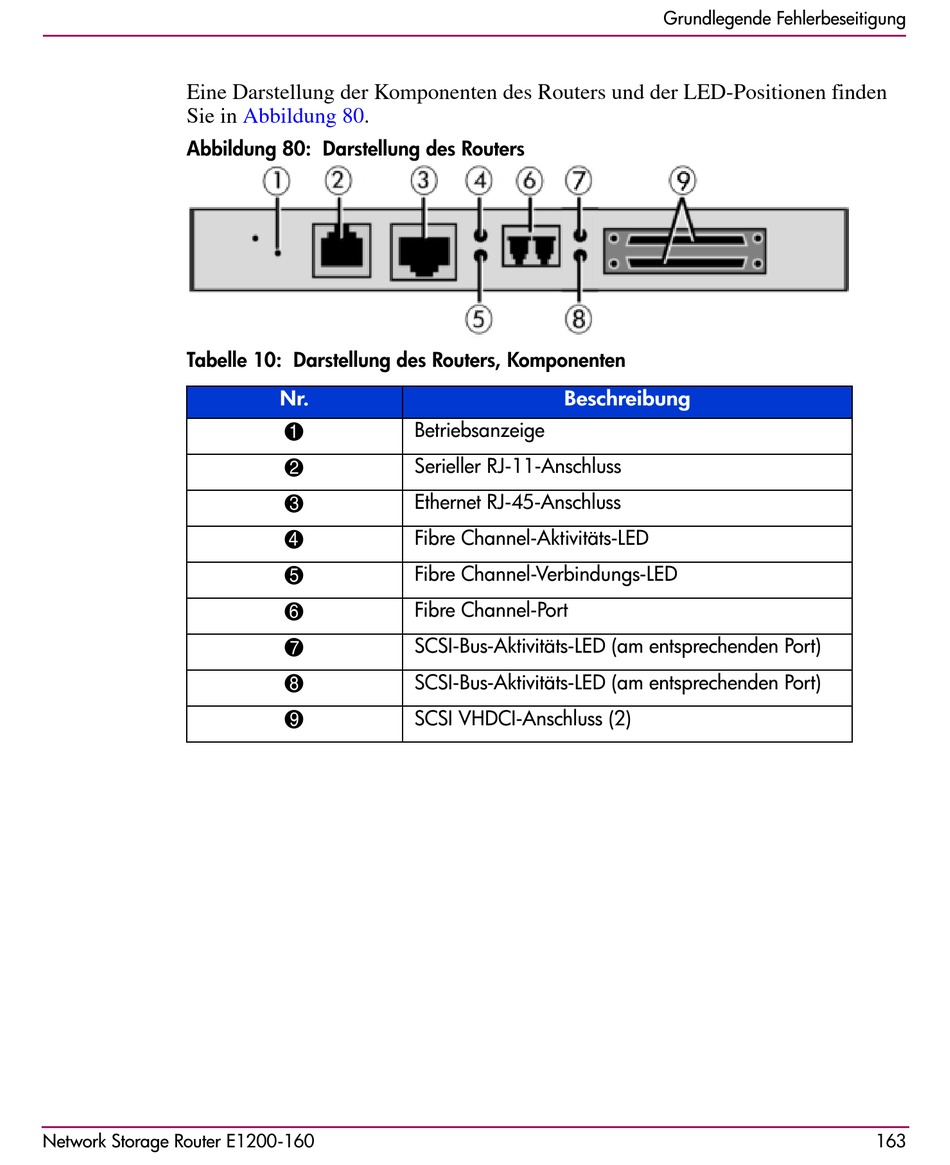

Abbildung 80: Darstellung des Routers
Tabelle 10: Darstellung des Routers, Komponenten
Network Storage Router E1200-160
Abbildung 80.
Nr.
Betriebsanzeige
1
Serieller RJ-11-Anschluss
2
Ethernet RJ-45-Anschluss
3
Fibre Channel-Aktivitäts-LED
4
Fibre Channel-Verbindungs-LED
5
Fibre Channel-Port
6
SCSI-Bus-Aktivitäts-LED (am entsprechenden Port)
7
SCSI-Bus-Aktivitäts-LED (am entsprechenden Port)
8
SCSI VHDCI-Anschluss (2)
9
