NOTHANDBETÄTIGUNG
Die Nothandbetätigung ist für ein Öffnen oder Schließen des Tores ohne elektrische Energie-
versorgung vorgesehen.
Warnung! Verletzungsgefahr durch Fehlbedienung!
- Vor Benutzung der Nothandbetätigung muss der Hauptschalter ausgeschaltet
werden.
- Die Nothandbetätigung darf nur bei stehendem Motor erfolgen.
- Zur Handbetätigung muss ein sicherer Standplatz eingenommen werden.
- Bei ELEKTROMATEN
des Tores gegen die geschlossene Bremse erfolgen.
- Die Bremslüftung darf bei Toren ohne Gewichtsausgleich aus Sicherheits-
gründen nur zu Prüfzwecken in der unteren Torposition erfolgen.
- Eine ungewollte Bremslüftung muss durch bauseitige Maßnahmen verhindert
werden.
Das Tor darf durch die Nothandbetätigung nicht über die Endpositionen be-
wegt werden, da hierdurch eine Betätigung der Notendschalter erfolgt. Ein
elektrischer Betrieb des Tores ist dann nicht mehr möglich.
Nothandbetätigung Handkurbel (NHK)
- Handkurbel mit Druck einführen und bis zum Ein-
rasten drehen, die Steuerspannung ist hierdurch
unterbrochen und das Tor kann elektrisch nicht mehr
betrieben werden
- Tor durch Drehen der Handkurbel Öffnen oder Schließen
- Herausziehen der Handkurbel, die Steuerspannung ist
hierdurch wieder eingeschaltet und das Tor kann
elektrisch betrieben werden
Nothandbetätigung Entriegelung (ER) (Abb.2)
- Bei Verwendung von Getrieben mit Entriegelung ist
eine Absturzsicherung (z.B. Federbruchfangvorrichtung)
am Tor vorzusehen
- Nothandbetätigung „Entriegelung" möglich bei waage-
rechter (Endschalterhaube nach oben) und senkrechter
(Motor nach unten) Einbaulage
- Roten Griff bis zum Anschlag ziehen (max. Betäti-
gungskraft 260 N)
- Das ausgewogene Tor kann jetzt von Hand betätigt
werden
- Grünen Griff bis zum Anschlag ziehen, Tor ist hierdurch
wieder betriebsbereit
Aufsetzen des Tores in der unteren Endlage führt zu erheblicher Erhöhung
der Entriegelungskräfte.
mit Federdruckbremse muss das Öffnen oder Schließen
®
(Abb.1)
Seite M 7

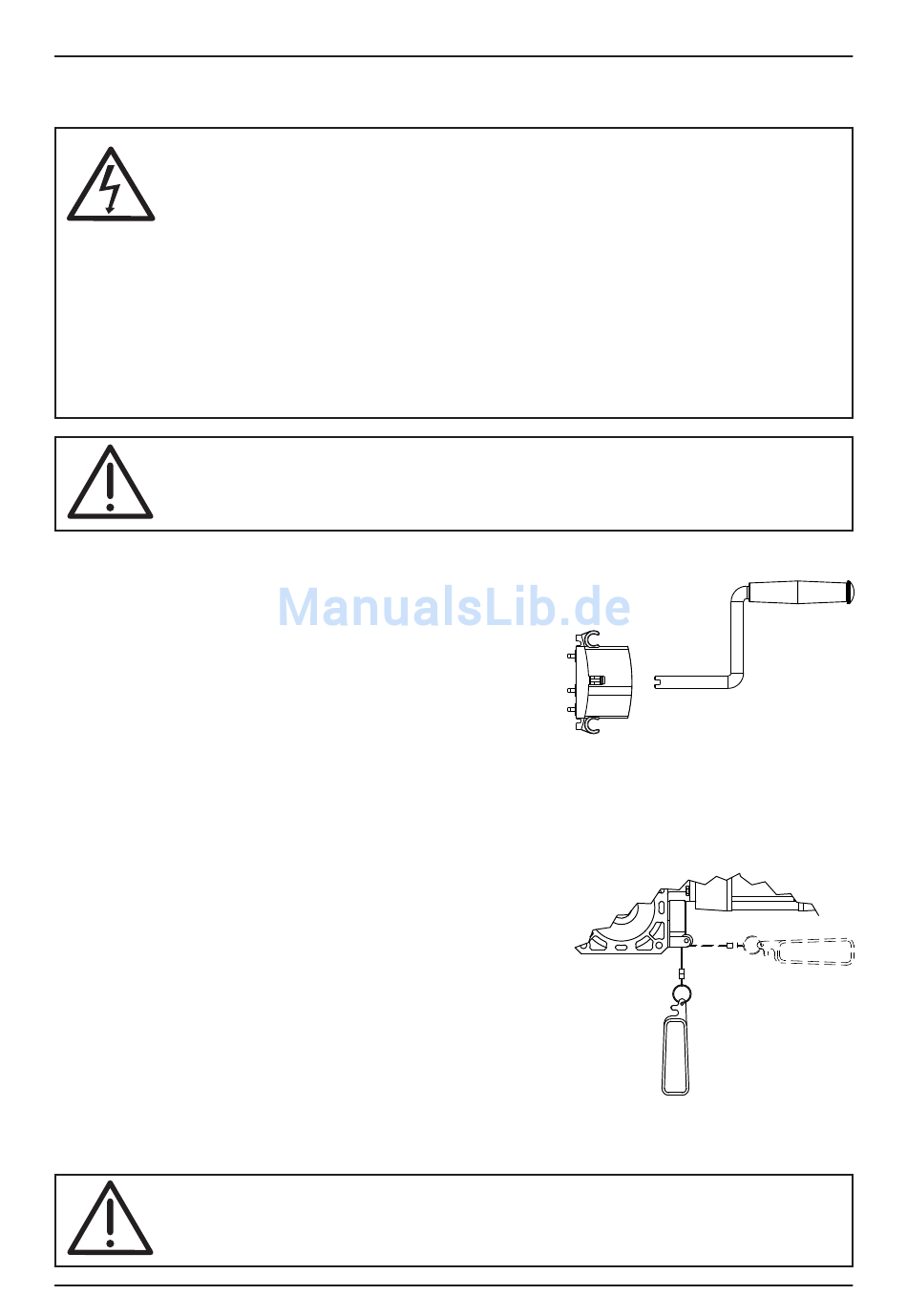

Abb. 1: Nothandbetätigung
"Handkurbel"
Abb. 2: Nothandbetätigung
"Entriegelung"
52050013
