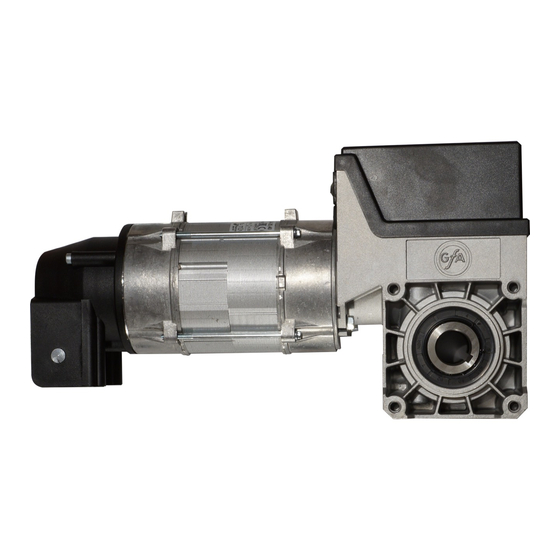

- Seite 1 Mechanische Betriebsanleitung Sektionaltor - ELEKTROMATEN ® 51172001 - n 04.2011...
-
Seite 3: Inhaltsverzeichnis
BETRIEBSANLEITUNG 52010114 bestehend aus: M : Mechanische Betriebsanleitung E : Elektrische Betriebsanleitung (separat beiliegend) Inhaltsverzeichnis M Seite SICHERHEITSHINWEISE .................... M 2 TECHNISCHE DATEN ....................M 4 ANSCHLUSSMAßE ...................... M 5 MONTAGEHINWEISE / GETRIEBEBEFESTIGUNG ........... M 6 NOTHANDBETÄTIGUNG ..................... M 7 SPANNUNGSUMSCHALTUNG DES MOTORS ............ -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE 52020014 Grundlegende Hinweise Dieser Antrieb ist gemäß DIN EN 12453 Nutzungssicherheit kraftbetätigter Tore Anfor- derungen und DIN EN 12604 Tore- Mechanische Aspekte gebaut, geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender alle Hinweise und Warnhinweise beachten, die in dieser Betriebsanleitung enthalten sind. - Seite 5 SICHERHEITSHINWEISE 52020002 Erläuterung zu den Gefahrenhinweisen In dieser Betriebsanleitung befinden sich Hinweise, die wichtig für den sachgerechten und sicheren Umgang mit dem ELEKTROMATEN ® sind. Die einzelnen Hinweise haben folgende Bedeutung: GEFAHR Bedeutet, dass eine Gefahr für das Leben und die Gesundheit des Anwenders besteht, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden.
-
Seite 6: Technische Daten
TECHNISCHE DATEN 52030045 SE 5.24 WS SE 9.24 WS SE 9.15 SE 9.20 Größe Wechselstrom Wechselstrom Abtriebsmoment statisches Haltemoment Torgewicht bis ca. 2000 4000 4000 4000 (für ausgewogene Tore mit 1-2 Gewichtsausgleichfedern Ø bei einem Wickel - von 160mm, zul. Seilkräfte beachten) -
Seite 7: Anschlussmaße
ANSCHLUSSMAßE 52040057 Ausführung SK (Ausführung NHK ohne Darstellung) "Schnelle Kette" Hohlwellendurchmesser D [mm] [mm] [mm] 1 Hohlwelle / Schneckenradgetriebe 8,00 25,0 28,3 2 Elektro-Motor 6,35 25,4 28,4 3 Endschalter 8,00 30,0 33,3 4 optional: Torsteuerung WS 900, 6,35 31,75 34,7 abnehmbar mit 0,7m Kabel 6,00 38,3... -
Seite 8: Montagehinweise / Getriebebefestigung
MONTAGEHINWEISE / GETRIEBEBEFESTIGUNG 52045001 Nach Montage des Sektionaltores und vorschriftsmäßig durchgeführtem Gewichtsausgleich muss das Tor in jeder Stellung ausgewogen sein. Der korrekte Gewichtsausgleich wird durch Öffnen und Schließen des Tores von Hand kontrolliert. Bei bereits montierten ELEKTROMATEN ® wird der korrekte Gewichtsausgleich mit der Nothandbetätigung kontrolliert. Die Betätigungs- kraft muss in beiden Richtungen gleich groß... -
Seite 9: Nothandbetätigung
NOTHANDBETÄTIGUNG 52050013 Die Nothandbetätigung ist für ein Öffnen oder Schließen des Tores ohne elektrische Energie- versorgung vorgesehen. Warnung! Verletzungsgefahr durch Fehlbedienung! - Vor Benutzung der Nothandbetätigung muss der Hauptschalter ausgeschaltet werden. - Die Nothandbetätigung darf nur bei stehendem Motor erfolgen. - Zur Handbetätigung muss ein sicherer Standplatz eingenommen werden. - Seite 10 NOTHANDBETÄTIGUNG 52050011 Ausführung: SK "Schnelle - Kette" (Abb. 1) Ausführung: KNH "Kettennothand" (ohne Abbildung) Nothandbetätigung "Schnelle - Kette" (Abb. 1) - roten Griff / Handbetrieb (1) leicht bis zum Anschlag ziehen (max. Betätigungskraft 50N), die Steuerspannung ist hierdurch unterbrochen und das Tor kann elektrisch nicht mehr betrieben werden - Tor mit Haspelkette (2) Öffnen oder Schließen - grünen Griff / Motorbetrieb (3) leicht bis zum...
-
Seite 11: Spannungsumschaltung Des Motors
SPANNUNGSUMSCHALTUNG DES MOTORS 52190009 Warnung! Lebensgefahr durch elektrischen Schlag. Vor Beginn der Montage die Leitungen spannungsfrei schalten und auf Spannungsfreiheit prüfen. Durch die Spannungsumschaltbarkeit des Motors besteht die Möglichkeit den ELEKTROMATEN ® an einem 3 x 400 V bzw. 3 x 230 V Netz zu betreiben. Ab Werk ist der Motor für ein 3 x 400 V Netz in Sternschaltung verdrahtet. -
Seite 12: Endschaltereinstellung
ENDSCHALTEREINSTELLUNG 52140004 Mit der Einstellung der Betriebsendschalter wird die obere und untere Abschaltposition des Tores festgelegt. Zur Einstellung muss der ELEKTROMAT ® elektrisch angeschlossen sein. Die Endschalterplatine (Abb. 2: Endschalterplatine mit 7 Endschaltern) mit den Endschaltern ist nach Abschrauben der Endschalterhaube zugänglich. -
Seite 13: Endschalter Des (Digitaler Endschalter)
ENDSCHALTER DES (digitaler Endschalter) 52140012 Der digitale Endschalter DES ist ein Absolutwert - Positionierschalter für Tore. Die Auswertung bzw. Einstellung der Endlagen erfolgt über Torsteuerungen, die auf den DES abgestimmt sind. Bei der Montage ist lediglich der sechs-polige Stecker einzustecken. Eine besondere Positionierung bzw. -
Seite 14: Jährliche Prüfung
JÄHRLICHE PRÜFUNG 52025001 Als Richtlinie gilt die ASR A1.7 Türen und Tore. Diese Richtlinie erhalten Sie von Ihrer Berufsgenossenschaft oder auf Anfrage von uns. Die Wartung von kraftbetätigten Fenstern, Türen und Toren darf nur durch vom Unternehmer beauftragte Personen durchgeführt werden, die mit den jeweiligen Wartungsarbeiten vertraut sind (ASR A1.7). -
Seite 15: Transport / Lagerung / Entsorgung
Für Schäden, die durch die Verwendung von nicht Original-Ersatzteilen und Zubehör entstehen, ist jede Haftung und Gewährleistung seitens der GfA ausgeschlossen. Störungen, die nicht selbst behoben werden können, sollten nur vom Ersteller der Toranlage oder einer anderen Fachfirma beseitigt werden. Dort können ebenfalls Ersatzteile angefordert werden. -
Seite 16: Einbauerklärung
Telefax: +49 (0) 211-500 90 90 im Sinne der EMV-Richtlinie 2004/108/EG www.gfa-elektromaten.de Wir, die GfA - Gesellschaft für Antriebstechnik erklären hiermit, dass das nachfolgend genannte Produkt der oben angegebenen EG-Richtlinie entspricht und nur zum Einbau in eine Toranlage bestimmt ist. Sektionaltor - ELEKTROMAT ®...
