- Seite 1 Mechanische Mechanische Aufsteck- ELEKTROMATEN Fangvorrichtung im Getriebe Betriebsanleitung Betriebsanleitung "Der Sichere" Baureihe SG50F SI 14.20 SI 16.20 sowie baugleiche ELEKTROMATEN 51172040 / 05.2000...
-
Seite 2: Inhaltsverzeichnis
Seite FANGVORRICHTUNG IM GETRIEBE ................M 3 SICHERHEITSHINWEISE ..................... M 4 TECHNISCHE DATEN SI 14.20 / SI 16.20 ..............M 6 MASSBLATT SI 14.20 / SI 16.20 .................. M 7 MONTAGEHINWEISE / GETRIEBEBEFESTIGUNG ............ M 8 NOTHANDBETÄTIGUNG ....................M 9 SPANNUNGSUMSCHALTUNG DES MOTORS ............ -
Seite 3: Fangvorrichtung Im Getriebe

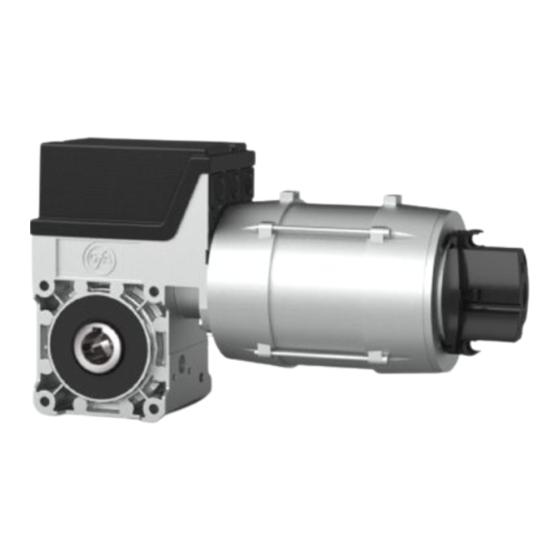

FANGVORRICHTUNG IM GETRIEBE 52191001 „Der Sichere - Kompakt“ bzw. "Der Sichere " ist ein Aufsteck-Antrieb mit im Getriebe eingebauter Fangvorrichtung. Durch konstruktive Maßnahmen ist sichergestellt, dass die Fangvorrichtung belastungs- und verschleißfrei mitläuft. Die Fangvorrichtung kommt bei Versagen des Getriebes selbsttätig in Eingriff. Die vom Antrieb bewegte Last wird durch die Fangvorrichtung in der jeweiligen Position stoßfrei zum Stillstand gebracht. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE 52020014 Grundlegende Hinweise Dieser Antrieb ist gemäß DIN EN 12453 Nutzungssicherheit kraftbetätigter Tore Anfor- derungen und DIN EN 12604 Tore- Mechanische Aspekte gebaut, geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender alle Hinweise und Warnhinweise beachten, die in dieser Betriebsanleitung enthalten sind. - Seite 5 SICHERHEITSHINWEISE 52020002 Erläuterung zu den Gefahrenhinweisen In dieser Betriebsanleitung befinden sich Hinweise, die wichtig für den sachgerechten und sicheren Umgang mit dem ELEKTROMATEN sind. Die einzelnen Hinweise haben folgende Bedeutung: GEFAHR Bedeutet, dass eine Gefahr für das Leben und die Gesundheit des Anwenders besteht, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden.
-
Seite 6: Technische Daten Si 14.20 / Si 16.20
TECHNISCHE DATEN SI 14.20 / SI 16.20 52030022 Größe SI 14.20 SI 16.20 Abtriebsdrehmoment Fangmoment Prüf-Nr. Bonn, Fangvorrichtung im Getriebe 97018 97018 Abtriebsdrehzahl Motorleistung 0,45 0,55 Betriebsspannung 3 x 230/400 3 x 230/400 Frequenz Steuerspannung 230 oder 24 230 oder 24... -
Seite 7: Massblatt Si 14.20 / Si 16.20
MASSBLATT SI 14.20 / SI 16.20 52040022 Ausführung mit Federkraftbremse Standard - Handkurbel Handkurbel mit Kreuzgelenk Markierungsbohrung für Fangvorrichtungsgetriebe Ausführung NHK Handkurbel 1 Schneckenradgetriebe mit Hohlwellendurchmesser B [mm] H [mm] D [mm] Fangvorrichtung / Hohlwelle 2 Motor 28,3 3 Endschalter... -
Seite 8: Montagehinweise / Getriebebefestigung
MONTAGEHINWEISE / GETRIEBEBEFESTIGUNG 52045012 Aufsteckantrieb Der ELEKTROMAT wird auf den Wellenbolzen der Wickelwelle aufgesteckt. Den Wellen- bolzen vor der Montage einfetten und den ELEKTROMAT ohne Gewalt aufschieben. Die beiliegende Passfeder (1) wird bei durchgehender Wellennut mit 2 Schrauben beidseitig vom Getriebe gegen Verschieben gesichert. Zur Befestigung der Drehmomentstütze bzw. -
Seite 9: Nothandbetätigung
NOTHANDBETÄTIGUNG 52050012 Die Nothandbetätigung ist für ein Öffnen oder Schließen des Tores ohne elektrische Energie- versorgung vorgesehen. Warnung! Verletzungsgefahr durch Fehlbedienung! Vor Benutzung der Nothandbetätigung muss der Hauptschalter ausgeschaltet werden. Die Nothandbetätigung darf nur bei stehendem Motor erfolgen. Zur Handbetätigung muss ein sicherer Standplatz eingenommen werden. Bei ELEKTROMATEN mit Federdruckbremse muss das Öffnen oder Schließen des Tores gegen die geschlossene Bremse erfolgen. -
Seite 10: Spannungsumschaltung Des Motors
SPANNUNGSUMSCHALTUNG DES MOTORS 52190009 Warnung! Lebensgefahr durch elektrischen Schlag. Vor Beginn der Montage die Leitungen spannungsfrei schalten und auf Spannungsfreiheit prüfen. Durch die Spannungsumschaltbarkeit des Motors besteht die Möglichkeit den ELEKTROMATEN an einem 3 x 400 V bzw. 3 x 230 V Netz zu betreiben. Ab Werk ist der Motor für ein 3 x 400 V Netz in Sternschaltung verdrahtet. -
Seite 11: Endschaltereinstellung Nes (Nockenendschalter) "Der Sichere
ENDSCHALTEREINSTELLUNG NES (Nockenendschalter) "Der Sichere" 52140001 Mit der Einstellung der Betriebsendschalter wird die obere und untere Abschaltposition des Tores festgelegt. Zur Einstellung muss der ELEKTROMAT elektrisch angeschlossen sein. Die Endschalterplatine (Abb. 2: Endschalterplatine mit 7 Endschaltern) mit den Endschaltern ist nach Abschrauben der Endschalterhaube zugänglich. -
Seite 12: Jährliche Prüfung
JÄHRLICHE PRÜFUNG 52025002 Als Richtlinie gilt die ZH 1/494 für kraftbetätigte Fenster, Türen und Tore. Diese Richtlinie erhalten Sie von Ihrer Berufsgenossenschaft oder auf Anfrage von uns. Die Wartung von kraftbetätigten Fenstern, Türen und Toren darf nur durch vom Unternehmer beauftragte Personen durchgeführt werden, die mit den jeweiligen Wartungsarbeiten vertraut sind (ZH 1/494). -
Seite 13: Transport / Lagerung / Entsorgung
Für Schäden, die durch die Verwendung von nicht Original-Ersatzteilen und Zubehör entstehen, ist jede Haftung und Gewährleistung seitens der GfA ausgeschlossen. Störungen, die nicht selbst behoben werden können, sollten nur vom Ersteller der Toranlage oder einer anderen Fachfirma beseitigt werden. Dort können ebenfalls Ersatzteile angefordert werden. -
Seite 14: Herstellererklärung
Änderungen Elektromagnetischen Verträglichkeit 89/336/EWG mit Änderungen Wir, die GfA - Gesellschaft für Antriebstechnik Wiesenstr. 81, 40549 Düsseldorf (Heerdt), Deutschland erklären hiermit, dass die nachfolgenden genannten Produkte der oben angegebenen EG-Richtlinie entsprechen und nur zum Einbau in einer Toranlage bestimmt sind.
