MONTAGE
Handrail Bolt (20)–4
Zur Montage braucht man zwei Personen. Legen Sie alle Teile des Lauftrainers auf einer dafür freigemachten
Fläche aus und entfernen Sie alle Verpackungsmaterialien. Werfen Sie diese jedoch erst weg, wenn die Montage
komplett fertiggestellt ist. Anmerkung: Die Unterseite des Laufbands wurde mit einem Hochleistungsschmiermittel
behandelt. Während des Transports kann eine kleine Menge der Schmiermittel auf den oberen Teil des
Laufbandes oder Verpackung gelangt sein. Dies ist normal und wird die Leistung des Lauftrainers nicht beeinflus-
sen. Sollte sich Schmiermittel auf das Laufband befinden, dann wischen Sie es mit einem weichen Tuch und
einem milden, nicht-Schleifmittel Reiniger ab.
Für die Montage braucht man einen Kreuzschraubenzieher
zu der beigelegten Innensechskantschlüssel .
3/4" Tek Screw (58)–8

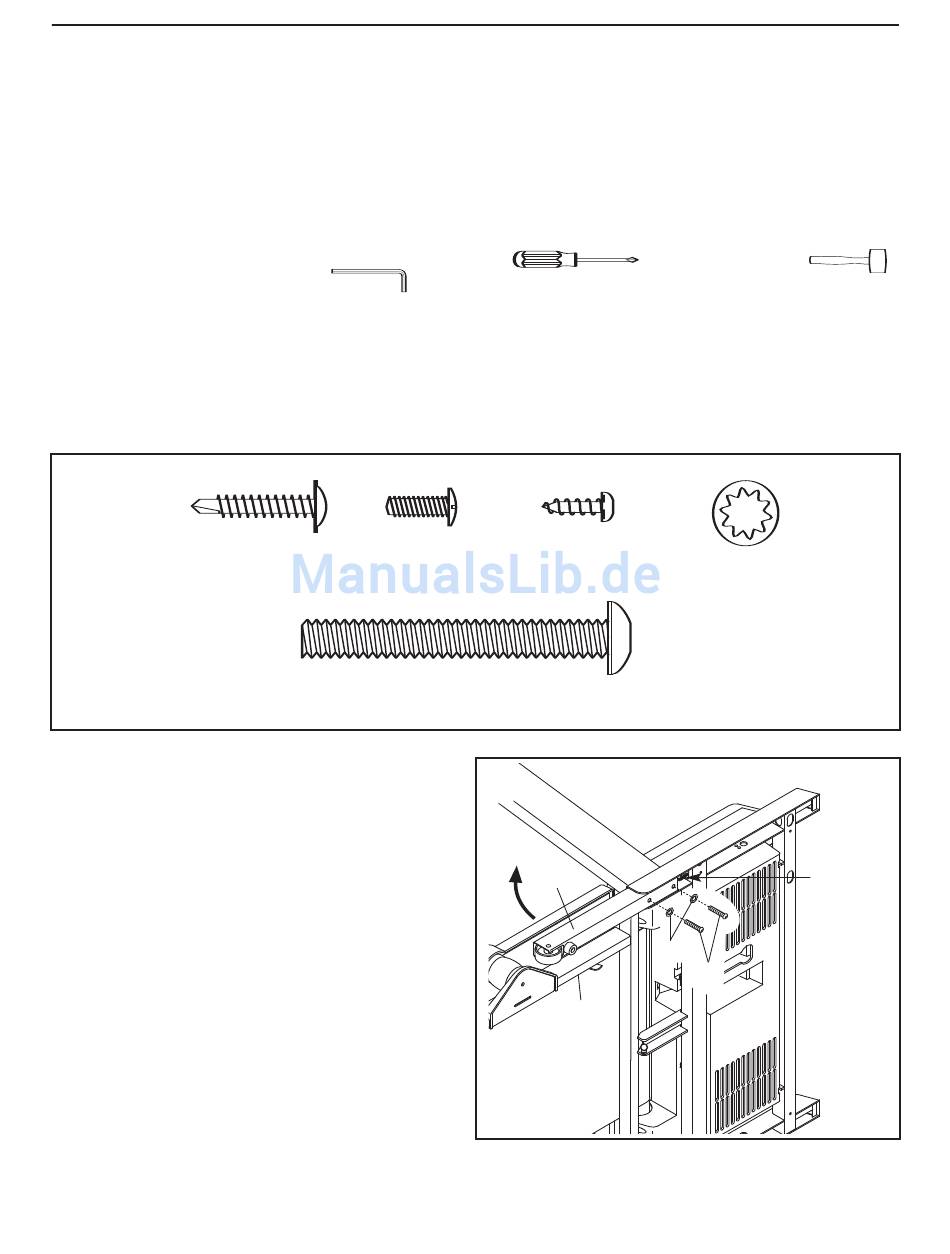

Dieses Diagramm hilft Ihnen bei der Identifizierung der kleinen Montageteile. Die Zahl in Klammern unter
jeder Zeichnung ist die Schlüsselnummer des Teils in der TEILELISTE auf den Seiten 30 und 31. Die andere
Zahl bezieht sich auf die Anzahl der für die Montage benötigten Teile. Anmerkung: Manche Teile sind bereits
vormontiert. Falls Sie ein Teil nicht in der Tüte mit den Teilen finden, sehen Sie nach, ob es bereits ange-
bracht wurde. Um Schäden an Kunststoffteilen zu vermeiden, verwenden Sie zum Zusammenbau bitte
keine elektrischen Werkzeuge.
1" Bohrschraube
(22)–4
1. Achten Sie darauf, dass das Netzkabel nicht
eingesteckt ist.
Kippen Sie den Lauftrainer mit Hilfe einer zwei-
ten Person vorsichtig auf die linke Seite, wie ab-
gebildet. Falten Sie den Rahmen (58) teilweise
zusammen, damit der Lauftrainer stabiler ist.
Falt-en Sie den Lauftrainer nicht ganz zusam-
men, bevor der Zusammenbau abgeschlos-
sen ist.
Stecken Sie eine Verlängerungsstange (89) in
die Basis der Pfosten (84), so wie in der
Abbildung gezeigt. Hinweis: Achten Sie darauf,
den Kabelbaum (77) in der Basis des Pfosten
dabei nicht durch Einquetschen zu beschädi-
gen. Um die Verlängerungsstange voll einzufüh-
ren, müs-sen Sie gegebenenfalls mit einem
Gummihammer darauf klopfen. Stecken Sie
dann zwei Verl-ängerungsstangen-schrauben
(64) mit zwei Zahn-scheiben (8) in die Unterseite
der Verlängerungs-stange und ziehen Sie die
Schrauben fest an.
Latch Screw
(XXX)–2
Silbermen
Erdungsschraube (33)–1
Haltestangen-Schraube/
Verlängerungsstange-Schraube (64)–8
1
6
, und Gummihammer
Extension Leg Bolt (64)–4
Schraube
Zahnscheibe (8)–8
(3)–11
89
8
64
58
,
1
77
