Funktionen
Vibrationsmessung
Schließen Sie den Sensor an und schalten Sie das Gerät ein. Für die Beschleunigungsmessung,
drücken Sie bitte die „UNIT" - Taste so oft, bis im Display „ACC", „m/s²"und „RMS" oder „ACC", „g" und
„RMS" angezeigt wird. Für die Geschwindigkeitsmessung drücken Sie bitte die „UNIT" – Taste so oft
bis im Display „VEL", „mm/s" und „RMS" oder „VEL", „cm/s" und „RMS" angezeigt wird. Für die
Wegmessung drücken Sie bitte die „UNIT" – Taste so oft bis im Display „(p-p)" und „mm" angezeigt
wird.

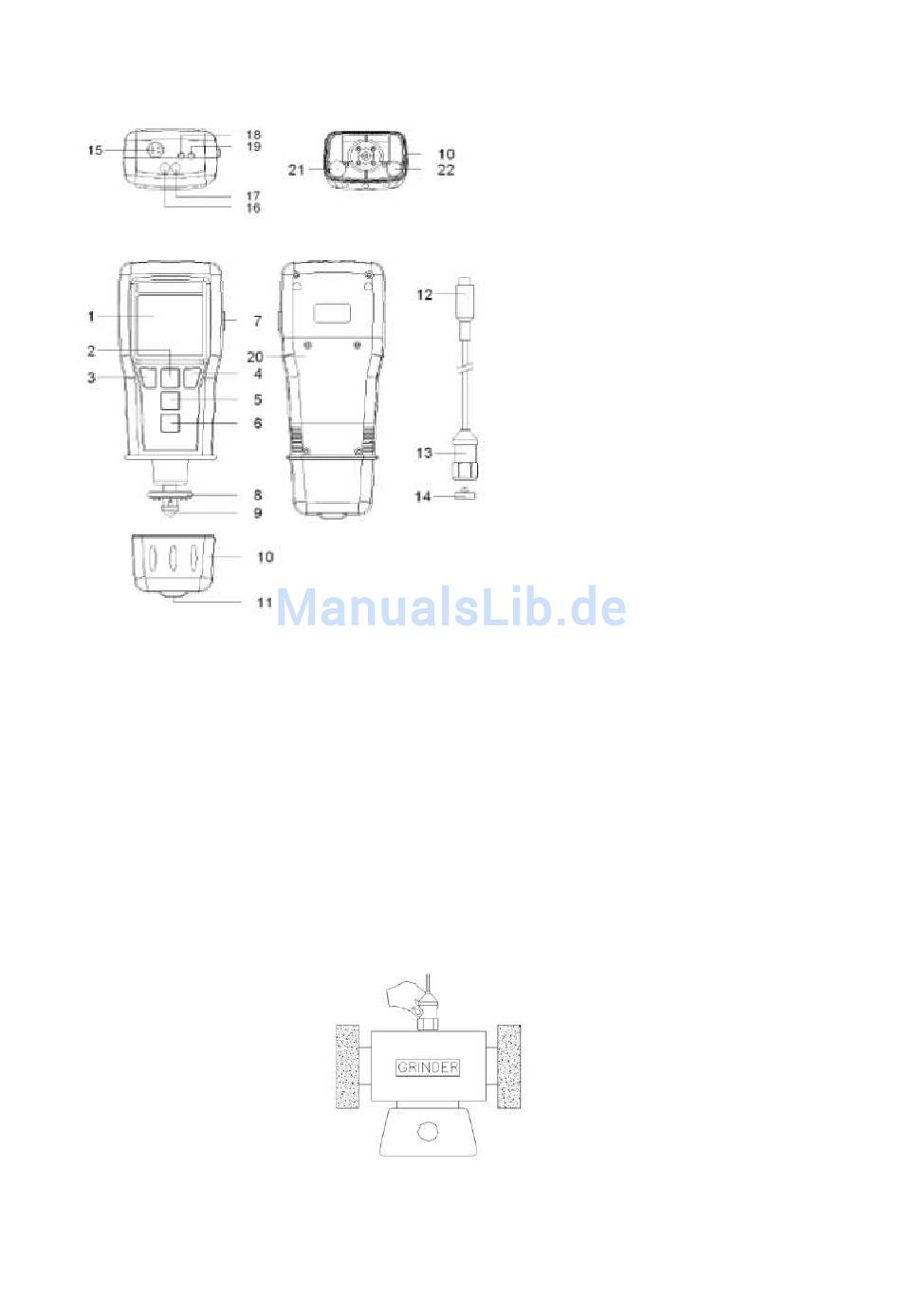

Besteht die Oberfläche des zu messenden Objekts nicht aus Eisen, halten Sie den Sensor, wie im Bild
beschrieben, mit der Hand auf das Messobjekt.
1. Display
2. Power Taste
3. Hold/Esc/Zero Taste
4. Enter/Rec. Taste
5. Funktion/Send Taste
6. Unit/Logger Taste
7. Betrieb Taste (Tacho)
8. Oberflächengeschwindigkeitsrad (Kontakttacho)
9. RPM Adapter (Kontakttacho)
10. Schutzkappe
11. Schraube für Schutzkappe
12. Anschluss (Vibrationssensor)
13. Vibrationssensor
14. Magnetadapter
15. Anschluss für Vibrationssensor
16. Laser (Fototacho)
17. Fototachosensor
18. IR – Sensoranschluss
19. RS232 Anschluss
20. Batteriefach
21. Kegelgummi (RPM Adapter)
22. Trichtergummi (RPM Adapter)
