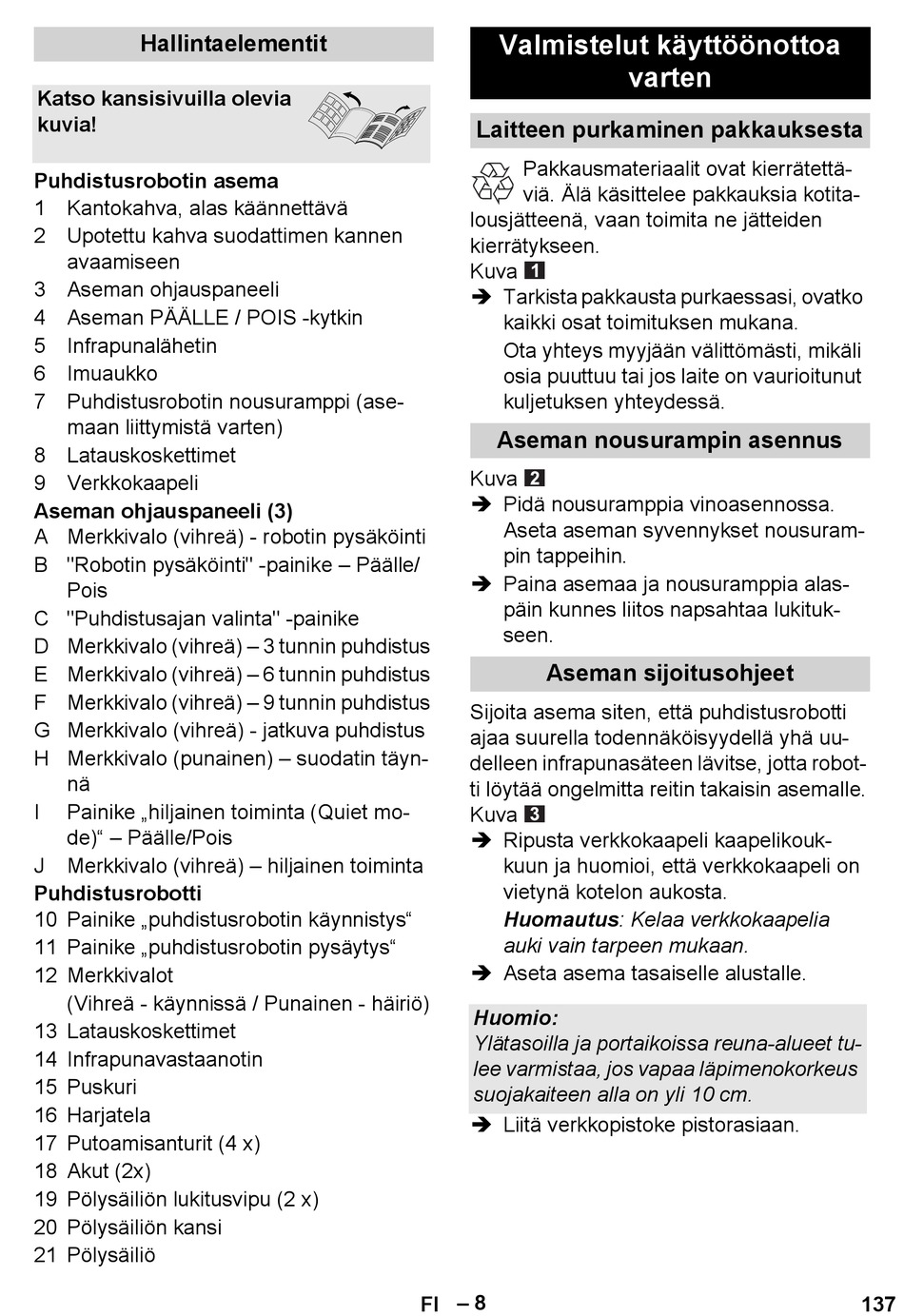

Hallintaelementit
Katso kansisivuilla olevia
kuvia!
Puhdistusrobotin asema
1 Kantokahva, alas käännettävä
2 Upotettu kahva suodattimen kannen
avaamiseen
3 Aseman ohjauspaneeli
4 Aseman PÄÄLLE / POIS -kytkin
5 Infrapunalähetin
6 Imuaukko
7 Puhdistusrobotin nousuramppi (ase-
maan liittymistä varten)
8 Latauskoskettimet
9 Verkkokaapeli
Aseman ohjauspaneeli (3)
A Merkkivalo (vihreä) - robotin pysäköinti
B "Robotin pysäköinti" -painike – Päälle/
Pois
C "Puhdistusajan valinta" -painike
D Merkkivalo (vihreä) – 3 tunnin puhdistus
E Merkkivalo (vihreä) – 6 tunnin puhdistus
F Merkkivalo (vihreä) – 9 tunnin puhdistus
G Merkkivalo (vihreä) - jatkuva puhdistus
H Merkkivalo (punainen) – suodatin täyn-
nä
I
Painike „hiljainen toiminta (Quiet mo-
de)" – Päälle/Pois
J
Merkkivalo (vihreä) – hiljainen toiminta
Puhdistusrobotti
10 Painike „puhdistusrobotin käynnistys"
11 Painike „puhdistusrobotin pysäytys"
12 Merkkivalot
(Vihreä - käynnissä / Punainen - häiriö)
13 Latauskoskettimet
14 Infrapunavastaanotin
15 Puskuri
16 Harjatela
17 Putoamisanturit (4 x)
18 Akut (2x)
19 Pölysäiliön lukitusvipu (2 x)
20 Pölysäiliön kansi
21 Pölysäiliö
Valmistelut käyttöönottoa
Laitteen purkaminen pakkauksesta
Pakkausmateriaalit ovat kierrätettä-
viä. Älä käsittelee pakkauksia kotita-
lousjätteenä, vaan toimita ne jätteiden
kierrätykseen.
Kuva
Tarkista pakkausta purkaessasi, ovatko
kaikki osat toimituksen mukana.
Ota yhteys myyjään välittömästi, mikäli
osia puuttuu tai jos laite on vaurioitunut
kuljetuksen yhteydessä.
Aseman nousurampin asennus
Kuva
Pidä nousuramppia vinoasennossa.
Aseta aseman syvennykset nousuram-
pin tappeihin.
Paina asemaa ja nousuramppia alas-
päin kunnes liitos napsahtaa lukituk-
seen.
Aseman sijoitusohjeet
Sijoita asema siten, että puhdistusrobotti
ajaa suurella todennäköisyydellä yhä uu-
delleen infrapunasäteen lävitse, jotta robot-
ti löytää ongelmitta reitin takaisin asemalle.
Kuva
Ripusta verkkokaapeli kaapelikouk-
kuun ja huomioi, että verkkokaapeli on
vietynä kotelon aukosta.
Huomautus: Kelaa verkkokaapelia
auki vain tarpeen mukaan.
Aseta asema tasaiselle alustalle.
Huomio:
Ylätasoilla ja portaikoissa reuna-alueet tu-
lee varmistaa, jos vapaa läpimenokorkeus
suojakaiteen alla on yli 10 cm.
Liitä verkkopistoke pistorasiaan.
