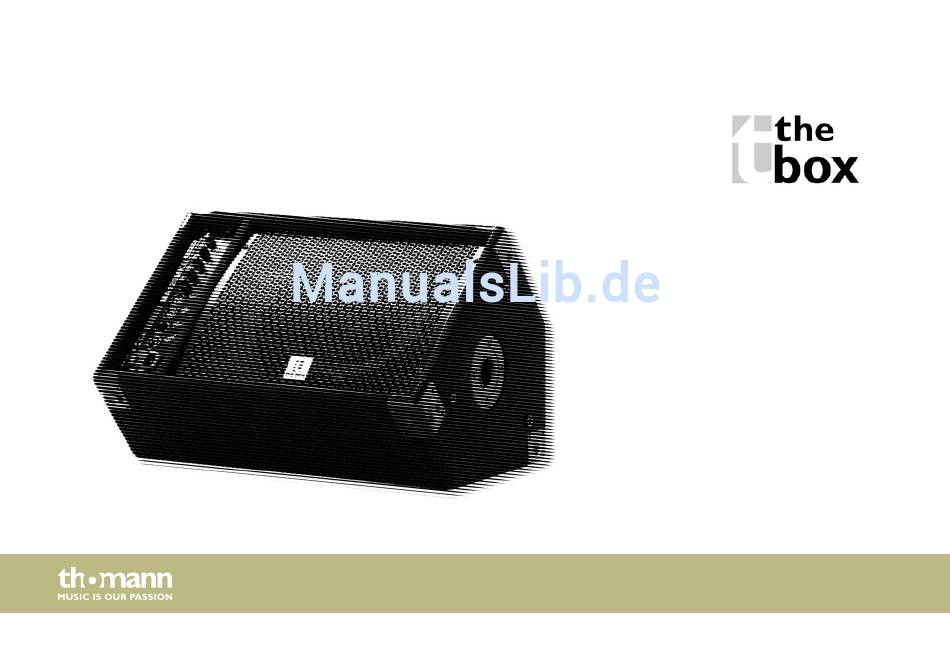

- Seite 1 MA120 MKII aktiver 2-wege- full-range-monitor bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 17.05.2016, ID: 195950...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 Sicherheitshinweise..........................7 Leistungsmerkmale..........................12 Installation..............................13 4.1 Anschlussbelegung......................... 14 Anschlüsse und Bedienelemente....................16 Technische Daten............................ 20 Umweltschutz............................22 MA120 MKII... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. - Seite 5 HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. MA120 MKII...
- Seite 6 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. aktiver 2-wege-full-range-monitor...
-
Seite 7: Sicherheitshinweise
Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensori‐ sche und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zustän‐ digen Person beaufsichtigt oder angeleitet werden. MA120 MKII... - Seite 8 Sicherheitshinweise GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 9 Beeinträchtigung des Gehörs führen können. Über einen längeren Zeitraum können auch scheinbar unkritische Pegel Hörschäden verursachen. Reduzieren Sie die Lautstärke sofort, falls Ohrgeräusche oder Ausfälle des Gehörs auftreten sollten. Ist das nicht möglich, halten Sie einen größeren Abstand oder verwenden Sie ausreichenden Gehörschutz. MA120 MKII...
- Seite 10 Sicherheitshinweise HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus.
- Seite 11 Schaden am Gerät und zu Verletzungen des Benutzers führen. Wenn Gewitter aufziehen oder wenn Sie das Gerät längere Zeit nicht benutzen wollen, trennen Sie es vom Netz, um die Gefahr eines elektrischen Schlags oder eines Brands zu verringern. MA120 MKII...
-
Seite 12: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Der aktive 2-Wege-Full-Range-Monitor zeichnet sich durch folgende besonderen Merkmale aus: 12-Zoll-Basslautsprecher, Piezo-Hochtöner Ausgangsleistung 120 W Frequenzbereich 80 Hz … 16 kHz 3-Band-Equalizer Line- und Mikrofon-Eingang (XLR), Line-Ausgang (XLR), NL4-Ausgang für passive Lautspre‐ cher Stativflansch Trapezförmiges Holzgehäuse mit Filzüberzug Standby-Funktion aktiver 2-wege-full-range-monitor... -
Seite 13: Installation
Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. HINWEIS! Mögliche Sachschäden durch Magnetfelder Durch Lautsprecher wird ein statisches Magnetfeld erzeugt. Sorgen Sie daher für einen entsprechenden Abstand zu Geräten, die durch ein äußeres Magnetfeld beeinträchtigt oder beschädigt werden können. MA120 MKII... -
Seite 14: 4.1 Anschlussbelegung
Installation 4.1 Anschlussbelegung Sie können XLR-Steckverbinder symmetrisch oder unsymmetrisch beschalten. Im Folgenden erhalten Sie eine Übersicht über die verschiedenen Möglichkeiten. XLR-Anschlüsse für Signalein-/ XLR-Einbaubuchsen dienen als Signaleingänge, XLR-Einbaustecker dienen als Signalausgänge. ausgänge Zeichnung und Tabelle zeigen die XLR-Pinbelegung. Symmetrische Beschaltung: Masse Positives Signal (+) Negatives Signal (–) - Seite 15 Installation Unsymmetrische Beschaltung: Masse Signal Gebrückt mit Pin 1 MA120 MKII...
-
Seite 16: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente aktiver 2-wege-full-range-monitor... - Seite 17 Box zurück in den Normalbetrieb schaltet. 3 LED PEAK Zeigt Übersteuerung an. Wenn die LED im Betrieb flackert oder leuchtet, ist der Pegel des Eingangssignals zu hoch. Verringern Sie in diesem Fall die Lautstärke des Eingangssignals. MA120 MKII...
- Seite 18 Anschlüsse und Bedienelemente 4 Kaltgeräteeinbaustecker mit Sicherungshalter für die Stromversorgung. 5 SPEAKER OUT NL4-Ausgang zum Anschluss eines passiven Monitors. 6 LINE OUTPUT XLR-Ausgang zum Anschluss eines weiteren aktiven Monitors. 7 LINE INPUT XLR-Eingang für Line-Signale (PA, vorgeschaltete Lautsprecher usw.). 8 MIC INPUT XLR-Mikrofonanschluss.
- Seite 19 Uhrzeigersinn, um die Lautstärke des Eingangs zu erhöhen bzw. zu verringern. 13 MIC VOL Regler zum Einstellen der Lautstärke des Mikrofoneingangs. Drehen Sie den Regler ausgehend von der Nullstellung im bzw. gegen den Uhrzeigersinn, um die Lautstärke des Eingangs zu erhöhen bzw. zu verringern. MA120 MKII...
-
Seite 20: Technische Daten
Technische Daten Technische Daten System Aktiver 2-Wege-Full-Range-Monitor mit eingebauter Frequenzweiche Bestückung 1 × 12-Zoll-Basslautsprecher 1 × Piezo-Hochtöner Anschlüsse NL4-Ausgang für passive Lautsprecher Line-Eingang, Line-Ausgang (XLR) Mikrofoneingang (XLR) Frequenzbereich 80 Hz … 16 kHz (–3 dB) Schalldruckpegel, Abstand 1 m 120 dB Pegelanpassung Höhen: ±... - Seite 21 Line: 0,02 % Mikrofon: 0,04 % Lastimpedanz 4 Ω Eingangsimpedanz 10 kΩ Energieversorgung 230 V (AC), 50/60 Hz Gehäuse Holz, trapezförmig, schwarzer Filzbezug Abmessungen (B × H × T) 580 mm × 370 mm × 420 mm Gewicht 17 kg MA120 MKII...
-
Seite 22: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 24 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
