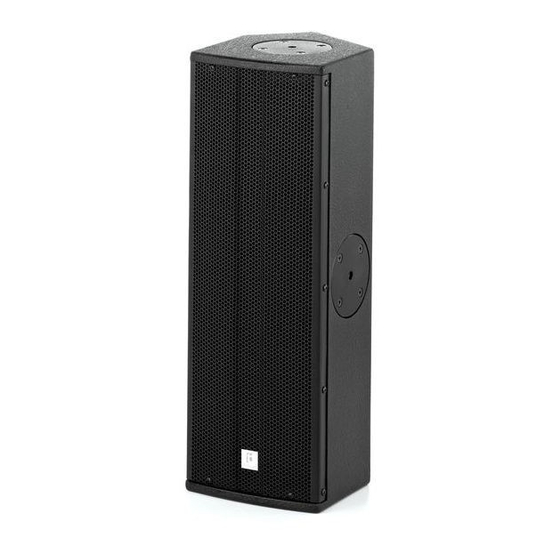

- Seite 1 Achat 206 passiver full-range-lautsprecher bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 10.02.2016, ID: 277960, 277958...
-
Seite 3: Inhaltsverzeichnis
Allgemeine Hinweise..........................4 1.1 Weitere Informationen........................5 1.2 Symbole und Signalwörter......................6 Sicherheitshinweise..........................9 Leistungsmerkmale..........................12 Installation..............................13 4.1 Tipps zum Umgang mit Lautsprechern................... 14 4.2 Montage.............................. 15 4.3 Anschlüsse............................19 Technische Daten............................ 21 Stecker- und Anschlussbelegungen....................24 Umweltschutz............................25 Achat 206... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. -
Seite 5: Weitere Informationen
Unsere Online-Ratgeber informieren Sie ausführlich über techni‐ Online-Ratgeber sche Grundlagen und Fachbegriffe. Zur persönlichen Beratung wenden Sie sich bitte an unsere Persönliche Beratung Fach-Hotline. Sollten Sie Probleme mit dem Gerät haben, steht Ihnen der Service Kundenservice gerne zur Verfügung. Achat 206... -
Seite 6: Symbole Und Signalwörter
Allgemeine Hinweise 1.2 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. passiver full-range-lautsprecher... - Seite 7 Situation hin, die zu gering‐ fügigen oder leichten Verletzungen führen kann, wenn sie nicht gemieden wird. HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Achat 206...
- Seite 8 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. passiver full-range-lautsprecher...
-
Seite 9: Sicherheitshinweise
Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensori‐ sche und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zustän‐ digen Person beaufsichtigt oder angeleitet werden. Achat 206... - Seite 10 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 11 Sie ausreichenden Gehörschutz. HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐ tionen. Achat 206...
-
Seite 12: Leistungsmerkmale
M10-Flugpunkte Lautsprecherstativflansch Optionale Horizontal- und Vertikalhaltebügel erhältlich: – the box pro 206 U-Bracket vertical black (Artnr. 283312): Vertikalhaltebügel schwarz – the box pro 206 U-Bracket vertical white (Artnr. 302854): Vertikalhaltebügel weiß – the box pro 206 U-Bracket horizontal black (Artnr. 283311): Horizontalhaltebügel schwarz –... -
Seite 13: Installation
Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. GEFAHR! Elektrischer Schlag durch hohe Spannungen am Verstärkerausgang Die Ausgangsspannungen moderner Hochleistungsendstufen können zum Tod oder schweren Verletzungen führen. Berühren Sie bei eingeschaltetem Verstärker niemals die blanken Enden von Laut‐ sprecherkabeln. Achat 206... -
Seite 14: Tipps Zum Umgang Mit Lautsprechern
Installation 4.1 Tipps zum Umgang mit Lautsprechern Sie sollten die Lautsprecher immer so aufstellen, dass deren Schallsignale ungehindert das Publikum erreichen können. Oft ist es dafür hilfreich, die Lautsprecher auf Stativen zu positio‐ nieren. Die Zuhörerfläche kann dadurch gleichmäßig mit maximaler Reichweite beschallt werden. -
Seite 15: Montage
Stellen Sie sicher, dass bei der Montage und beim Betrieb immer die Normen und Vorschriften Ihres Landes eingehalten werden. In Deutschland: BGV C1 „Veran‐ staltungs- und Produktionsstätten für szenische Darstellung“. Das Aufhängen von Lautsprechern darf nur von geschultem Fachpersonal durchgeführt werden. Achat 206... - Seite 16 Installation HINWEIS! Mögliche Fleckenbildung Der enthaltene Weichmacher in den Gummifüßen dieses Produkts kann unter Umständen mit der Beschichtung Ihres Parkett-, Linoleum-, Laminat- oder PVC- Bodens reagieren und nach einiger Zeit dunkle Schatten hinterlassen, die sich nicht wieder entfernen lassen. Bitte bringen Sie die Gummifüße im Zweifelsfall nicht in direkten Kontakt mit Ihrem Boden und benutzen Sie Filzschoner oder einen Teppich als Unterlage.
- Seite 17 Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über‐ steigt. Wir empfehlen die Lautsprecher so aufzustellen, dass sich die Unterkante 185 cm über dem Boden befindet. Für die Montage auf einem handelsüblichen Stativ muss die Flanschabdeckung auf der Unter‐ seite des Lautsprechers entfernt werden (vier Schrauben). Achat 206...
- Seite 18 Installation Hängende Montage Mit den als Zubehör erhältlichen Haltebügeln (U brackets) für vertikale und horizontale Mon‐ tage können Sie den Lautsprecher stabil und sicher an der Wand, der Decke oder einer Rohr‐ klemme (half coupler) und damit an Traversen befestigen. WARNUNG! Verletzungsgefahr durch Herabfallen Ortsveränderliche Beschallungsgeräte sind mit zwei unabhängig wirkenden Ein‐...
-
Seite 19: Anschlüsse
Installation 4.3 Anschlüsse Installationsmöglichkeiten Achat 206... - Seite 20 Installation 1, 2 Parallel verdrahtete NL4-Anschlüsse 3 Schraubanschlüsse (2 × 2-polig) mit Abdeckung als Berührschutz passiver full-range-lautsprecher...
-
Seite 21: Technische Daten
95,5 dB Impedanz 8 Ω Schalldruck maximal 122 dB Frequenzbereich 70 Hz … 20 kHz Abstrahlwinkel (H × V) 90° × 90° Abmessungen (B × H × T) 200 mm × 570 mm × 220 mm Gewicht 12 kg Achat 206... - Seite 22 Technische Daten Frequenzgang passiver full-range-lautsprecher...
- Seite 23 Technische Daten Achat 206...
-
Seite 24: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“... -
Seite 25: Umweltschutz
Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. Achat 206... - Seite 26 Notizen passiver full-range-lautsprecher...
- Seite 28 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
