Inhaltszusammenfassung für The box MA100

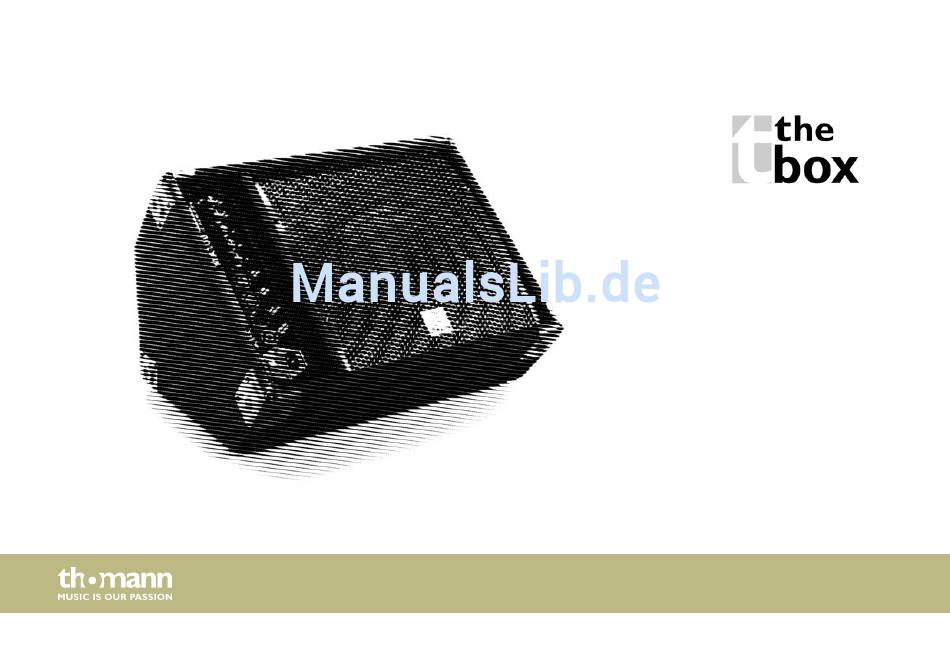

- Seite 1 MA100 aktiver 2-wege- full-range-monitor bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 10.05.2016, ID: 264758...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 Sicherheitshinweise..........................7 Leistungsmerkmale..........................12 Installation..............................13 4.1 Anschlussbelegung......................... 15 4.2 Tipps zum Umgang mit Lautsprechern................... 17 Anschlüsse und Bedienelemente....................18 Technische Daten............................ 22 Umweltschutz............................24 MA100... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. - Seite 5 Situation hin, die zu gering‐ fügigen oder leichten Verletzungen führen kann, wenn sie nicht gemieden wird. HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. MA100...
- Seite 6 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. aktiver 2-wege-full-range-monitor...
-
Seite 7: Sicherheitshinweise
Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensori‐ sche und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zustän‐ digen Person beaufsichtigt oder angeleitet werden. MA100... - Seite 8 Sicherheitshinweise GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 9 Beeinträchtigung des Gehörs führen können. Über einen längeren Zeitraum können auch scheinbar unkritische Pegel Hörschäden verursachen. Reduzieren Sie die Lautstärke sofort, falls Ohrgeräusche oder Ausfälle des Gehörs auftreten sollten. Ist das nicht möglich, halten Sie einen größeren Abstand oder verwenden Sie ausreichenden Gehörschutz. MA100...
- Seite 10 Sicherheitshinweise HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus.
- Seite 11 Schaden am Gerät und zu Verletzungen des Benutzers führen. Wenn Gewitter aufziehen oder wenn Sie das Gerät längere Zeit nicht benutzen wollen, trennen Sie es vom Netz, um die Gefahr eines elektrischen Schlags oder eines Brands zu verringern. MA100...
-
Seite 12: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Besondere Eigenschaften des Geräts: Eingänge: Zwei XLR-Buchsen Ausgänge: Eine XLR-Buchse für Line-Out, eine verriegelbare NL4-Buchse (für Verbindung zu passiver Box) 10-Zoll-Bass-Lautsprecher, 3-Zoll-Hochton-Lautsprecher Lautstärkeregler für Mic- und für Line-Eingang, Klangregelung mit 3-Band-Equalizer, Clip‐ ping-LED Hochständerflansch 36 mm an der Unterseite Filzbezug Standby-Funktion aktiver 2-wege-full-range-monitor... -
Seite 13: Installation
Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. WARNUNG! Verletzungsgefahr durch Herabfallen Stellen Sie sicher, dass die Montage den Normen und Vorschriften in Ihrem Land entspricht. Sichern Sie das Gerät immer durch eine zweite Befestigung, zum Bei‐ spiel ein Fangseil oder eine Sicherungskette. MA100... - Seite 14 Installation HINWEIS! Mögliche Sachschäden durch Magnetfelder Durch Lautsprecher wird ein statisches Magnetfeld erzeugt. Sorgen Sie daher für einen entsprechenden Abstand zu Geräten, die durch ein äußeres Magnetfeld beeinträchtigt oder beschädigt werden können. HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über‐...
-
Seite 15: Anschlussbelegung
Sie können XLR-Stecker symmetrisch oder unsymmetrisch beschalten. Im Folgenden erhalten Sie eine Übersicht über die verschiedenen Möglichkeiten. XLR-Anschlüsse für Signalein-/ XLR-Einbaubuchsen dienen als Signaleingänge, der XLR-Einbaustecker dient als Signalaus‐ ausgänge gang. Zeichnung und Tabelle zeigen die XLR-Pinbelegung. Symmetrische Beschaltung: Masse Positives Signal (+) Negatives Signal (–) MA100... - Seite 16 Installation Unsymmetrische Beschaltung: Masse Signal Gebrückt mit Pin 1 NL4-Einbausteckverbinder für Die nebenstehende Abbildung zeigt die Belegung des verriegelbaren NL4-Einbausteckverbin‐ Lautsprecheranschluss ders. aktiver 2-wege-full-range-monitor...
-
Seite 17: Tipps Zum Umgang Mit Lautsprechern
Lautsprecher liegen. Wenn während des Betriebs Verzerrungen zu hören sind, ist entweder der Verstärker oder der Lautsprecher übersteuert. Dies kann zu dauerhaften Schäden am Verstärker oder am Lautspre‐ cher führen. Regeln Sie die Lautstärke herunter, sobald Verzerrungen hörbar sind. MA100... -
Seite 18: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente aktiver 2-wege-full-range-monitor... - Seite 19 Box zurück in den Normalbetrieb schaltet. 3 LED PEAK Zeigt Übersteuerung an. Wenn die LED im Betrieb flackert oder leuchtet, ist der Pegel des Eingangssignals zu hoch. Verringern Sie in diesem Fall die Lautstärke des Eingangssignals. MA100...
- Seite 20 Anschlüsse und Bedienelemente 4 Kaltgeräteeinbaustecker mit Sicherungshalter für die Stromversorgung. 5 SPEAKER OUTPUT NL4-Ausgang zum Anschluss eines passiven Monitors. 6 LINE OUTPUT XLR-Ausgang zum Anschluss eines weiteren aktiven Monitors. 7 LINE INPUT XLR-Eingang für Line-Signale (PA, vorgeschaltete Lautsprecher usw.). 8 MIC INPUT XLR-Mikrofonanschluss.
- Seite 21 Uhrzeigersinn, um die Lautstärke des Eingangs zu erhöhen bzw. zu verringern. 13 MIC VOL Regler zum Einstellen der Lautstärke des Mikrofoneingangs. Drehen Sie den Regler ausgehend von der Nullstellung im bzw. gegen den Uhrzeigersinn, um die Lautstärke des Eingangs zu erhöhen bzw. zu verringern. MA100...
-
Seite 22: Technische Daten
Technische Daten Technische Daten Versorgungsspannung 230 V (AC), 50/60 Hz System 2-Wege-Full-Range-Aktivbox mit eingebauter Frequenzweiche 1 × 10-Zoll-Bass, 3-Zoll-Konushochtöner Lautsprecherbestückung Abstrahlwinkel (V × H) 90° × 80° 70 Hz … 17 kHz (–3dB) Frequenzbereich Verzerrung Line: 0,02%, Mikrofon: 0,04% Max. Schalldruckpegel (1 m) 119 dB Regelung 2 Pegelregler (MIC, LINE), 3-Band-Equalizer... - Seite 23 Technische Daten Abmessungen (B × H × T) 360 mm × 495 mm × 310 mm Gewicht 15 kg MA100...
-
Seite 24: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 25 Notizen MA100...
- Seite 26 Notizen aktiver 2-wege-full-range-monitor...
- Seite 28 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
