Inhaltszusammenfassung für The box MA 205

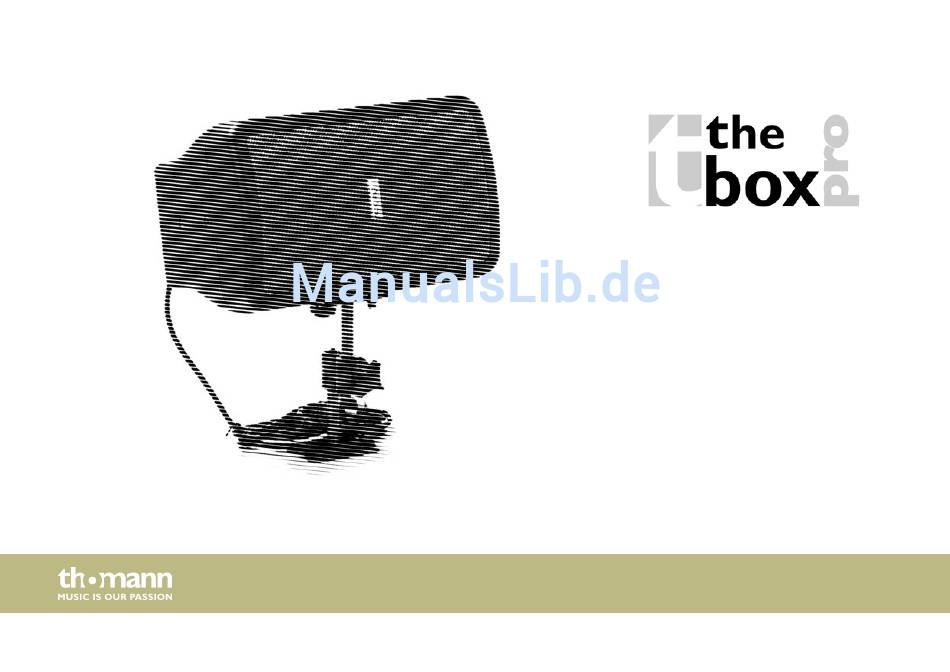

- Seite 1 MA 205 aktiver monitor bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 03.09.2015, ID: 163872...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 Sicherheitshinweise..........................7 Leistungsmerkmale..........................12 Installation..............................13 4.1 Tipps zum Umgang mit Lautsprechern................... 15 4.2 Wand- / Stativmontage........................16 4.3 Anschlussbelegung......................... 16 Anschlüsse und Bedienelemente....................20 Technische Daten............................ 23 Fehlerbehebung............................24 Umweltschutz............................25 MA 205... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. - Seite 5 Situation hin, die zu gering‐ fügigen oder leichten Verletzungen führen kann, wenn sie nicht gemieden wird. HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. MA 205...
- Seite 6 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. aktiver monitor...
-
Seite 7: Sicherheitshinweise
Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensori‐ sche und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zustän‐ digen Person beaufsichtigt oder angeleitet werden. MA 205... - Seite 8 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 9 Beeinträchtigung des Gehörs führen können. Über einen längeren Zeitraum können auch scheinbar unkritische Pegel Hörschäden verursachen. Reduzieren Sie die Lautstärke sofort, falls Ohrgeräusche oder Ausfälle des Gehörs auftreten sollten. Ist das nicht möglich, halten Sie einen größeren Abstand oder verwenden Sie ausreichenden Gehörschutz. MA 205...
- Seite 10 Sicherheitshinweise HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus.
- Seite 11 Schaden am Gerät und zu Verletzungen des Benutzers führen. Wenn Gewitter aufziehen oder wenn Sie das Gerät längere Zeit nicht benutzen wollen, trennen Sie es vom Netz, um die Gefahr eines elektrischen Schlags oder eines Brands zu verringern. MA 205...
-
Seite 12: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Besondere Eigenschaften des Geräts: 2 × 5-Zoll-Lautsprecher XLR-, Klinken- und Cinch-Anschlüsse Horizontale und vertikale Wandmontage möglich, schwenkbarer Wandhalter im Lieferum‐ fang enthalten Stativmontage möglich mit optional erhältlichem Zubehör Anthrazitfarbenes Gehäuse aus hochbelastbarem Kunststoff aktiver monitor... -
Seite 13: Installation
Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. WARNUNG! Verletzungsgefahr durch Herabfallen Stellen Sie sicher, dass die Montage den Normen und Vorschriften in Ihrem Land entspricht. Sichern Sie das Gerät immer durch eine zweite Befestigung, zum Bei‐ spiel ein Fangseil oder eine Sicherungskette. MA 205... - Seite 14 Installation HINWEIS! Mögliche Sachschäden durch Magnetfelder Durch Lautsprecher wird ein statisches Magnetfeld erzeugt. Sorgen Sie daher für einen entsprechenden Abstand zu Geräten, die durch ein äußeres Magnetfeld beeinträchtigt oder beschädigt werden können. HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über‐...
-
Seite 15: Tipps Zum Umgang Mit Lautsprechern
Lautsprecher liegen. Wenn während des Betriebs Verzerrungen zu hören sind, ist entweder der Verstärker oder der Lautsprecher übersteuert. Dies kann zu dauerhaften Schäden am Verstärker oder am Lautspre‐ cher führen. Regeln Sie die Lautstärke herunter, sobald Verzerrungen hörbar sind. MA 205... -
Seite 16: Wand- / Stativmontage
Installation 4.2 Wand- / Stativmontage Das Gerät ist auch für die Wand- oder Stativmontage geeignet. Zur Wandmontage befinden sich unten und rechts am Geräte Gewinde zur Befestigung des schwenkbaren Wandhalters. Um das Gerät auf ein Stativ zu montieren, verwenden Sie das optional erhältliche Zubehör. 4.3 Anschlussbelegung Sie können XLR- und Klinkenstecker symmetrisch oder unsymmetrisch beschalten. - Seite 17 Installation XLR-Anschlüsse für Signalein-/ XLR-Einbaubuchsen dienen als Signaleingänge, XLR-Einbaustecker dienen als Signalausgänge. ausgänge Zeichnung und Tabelle zeigen die XLR-Pinbelegung. Symmetrische Beschaltung: Masse Positives Signal (+) Negatives Signal (–) Unsymmetrische Beschaltung: Masse Signal Gebrückt mit Pin 1 MA 205...
- Seite 18 Installation Cinch-Anschlüsse für Signal‐ Zeichnung und Tabelle zeigen die Belegung der Cinchstecker. eingänge Signal Masse Klinkenstecker für Signal‐ Zeichnung und Tabelle zeigen die Belegung bei 6,35-mm-Klinkensteckern. eingänge Unsymmetrische Beschaltung: Signal Masse aktiver monitor...
- Seite 19 Installation Symmetrische Beschaltung: 1 (Tip) Positives Signal (+) 2 (Ring) Negatives Signal (–) 3 (Sleeve) Masse MA 205...
-
Seite 20: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Rückseite aktiver monitor... - Seite 21 Sicherungshalter. 5 Drehregler VOLUME Mit diesem Drehregler kann die Gerätelautstärke geregelt werden. 6 XLR-Einbaustecker LINK (symmetrisch). Bei der Auslieferung mit Kunststoffabdeckung versehen. Über diesen Ausgang kann das Signal an weitere MA 205 oder andere aktive Lautsprecher weitergeleitet werden. MA 205...
- Seite 22 Anschlüsse und Bedienelemente 7 LED CLIP Diese LED blinkt bzw. leuchtet rot bei Übersteuerung. Verringern Sie in diesem Fall den Pegel des Eingangssignals. 8 XLR-/Klinken-Kombibuchse LINE MIC INPUT Eingang für symmetrische oder unsymmetrische Signale mit Line- oder Mikrofonpegel. 9 Schiebeschalter SENSITIVITY Zum Umschalten der Eingangsempfindlichkeit: + 6dB Line für Signale mit Linepegel –45dB MIC für Signale mit Mikrofonpegel.
-
Seite 23: Technische Daten
Sicherung 2 A / 250 V, träge, 5 mm × 20 mm Leistungsaufnahme 100 W Montagepunkte zur Wandmontage unten und rechts Abmessungen (B × T × H) 195 mm × 195 mm × 315 mm Gewicht 5,5 kg MA 205... -
Seite 24: Fehlerbehebung
Fehlerbehebung Fehlerbehebung Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: Symptom Abhilfe Das Gerät funktioniert nicht Überprüfen Sie den Stromversorgungsanschluss und die Stellung des Netzschalters [POWER]. Die LED CLIP leuchtet konstant Drehen Sie die Lautstärke herunter oder dämpfen Sie das Signal an der Quelle Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser... -
Seite 25: Umweltschutz
Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. MA 205... - Seite 26 Notizen aktiver monitor...
- Seite 28 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
