EINHELL GC-EM 1030/1 Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. EINHELL Anleitungen
  4. Rasenmäher
  5. GC-EM 1030/1
  6. Originalbetriebsanleitung

EINHELL GC-EM 1030/1 Originalbetriebsanleitung

Vorschau ausblenden Andere Handbücher für GC-EM 1030/1:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
D
Originalbetriebsanleitung
Elektro-Rasenmäher
GB
Original operating instructions
Electric Lawn Mower
F
Mode d'emploi d'origine
Tondeuse à gazon électrique
I
Istruzioni per l'uso originali
Tosaerba elettrico
DK/
Original betjeningsvejledning
N
El-dreven græsslåmaskine
S
Original-bruksanvisning
Elgräsklippare
HR/
Originalne upute za uporabu
BIH
Električna kosilica za travu
RS
Originalna uputstva za upotrebu
Električna kosilica
1
Art.-Nr.: 34.002.40
Anl_GC_EM_1030_1_SPK1.indb 1
Anl_GC_EM_1030_1_SPK1.indb 1
GC-EM 1030/1
I.-Nr.: 11056
20.09.2016 15:26:49
20.09.2016 15:26:49

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für EINHELL GC-EM 1030/1

Inhaltszusammenfassung für EINHELL GC-EM 1030/1

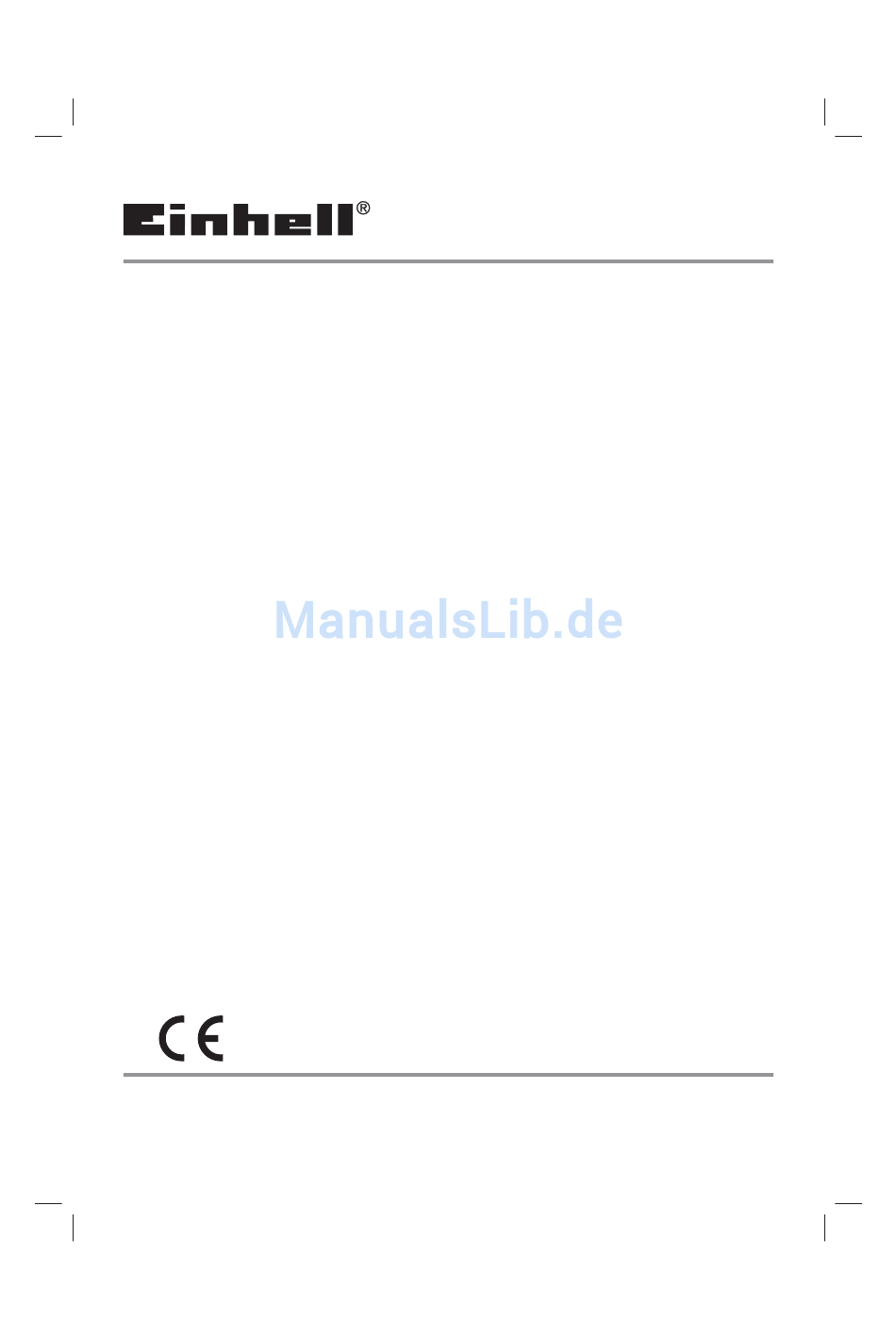

  • Seite 1 GC-EM 1030/1 Originalbetriebsanleitung Elektro-Rasenmäher Original operating instructions Electric Lawn Mower Mode d’emploi d’origine Tondeuse à gazon électrique Istruzioni per l’uso originali Tosaerba elettrico Original betjeningsvejledning El-dreven græsslåmaskine Original-bruksanvisning Elgräsklippare Originalne upute za uporabu Električna kosilica za travu Originalna uputstva za upotrebu Električna kosilica...
  • Seite 2 - 2 - Anl_GC_EM_1030_1_SPK1.indb 2 Anl_GC_EM_1030_1_SPK1.indb 2 20.09.2016 15:26:50 20.09.2016 15:26:50...
  • Seite 3 - 3 - Anl_GC_EM_1030_1_SPK1.indb 3 Anl_GC_EM_1030_1_SPK1.indb 3 20.09.2016 15:26:51 20.09.2016 15:26:51...
  • Seite 4 - 4 - Anl_GC_EM_1030_1_SPK1.indb 4 Anl_GC_EM_1030_1_SPK1.indb 4 20.09.2016 15:26:57 20.09.2016 15:26:57...
  • Seite 5 - 5 - Anl_GC_EM_1030_1_SPK1.indb 5 Anl_GC_EM_1030_1_SPK1.indb 5 20.09.2016 15:27:03 20.09.2016 15:27:03...

  • Seite 6: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Sicherheitshinweise 2. Gerätebeschreibung und Lieferumfang 3. Bestimmungsgemäße Verwendung 4. Technische Daten 5. Vor Inbetriebnahme 6. Bedienung 7. Austausch der Netzanschlussleitung 8. Reinigung, Wartung und Ersatzteilbestellung 9. Entsorgung und Wiederverwertung 10. Lagerung 11. Fehlersuchplan - 6 - Anl_GC_EM_1030_1_SPK1.indb 6 Anl_GC_EM_1030_1_SPK1.indb 6 20.09.2016 15:27:06 20.09.2016 15:27:06...

  • Seite 7: Sicherheitshinweise

    2. Gerätebeschreibung und Achtung! Beim Benutzen von Geräten müssen einige Si- Lieferumfang cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen 2.1 Gerätebeschreibung (Bild 1/2) Sie diese Bedienungsanleitung / Sicherheitshin- 1. Ein-/Ausschalter weise deshalb sorgfältig durch. Bewahren Sie die- 2.

  • Seite 8: Bestimmungsgemäße Verwendung

    3. Bestimmungsgemäße 4. Technische Daten Verwendung Netzspannung:........230V ~ 50Hz Leistungsaufnahme: ......... 1000 W Der Rasenmäher ist für die private Benutzung im Haus- und Hobbygarten geeignet. Motordrehzahl: ........3600 min Schnittbreite: ..........30 cm Als Rasenmäher für den privaten Haus- und Schnitthöhenverstellung: ..25-60 mm; 3-stufi g Hobbygarten werden solche angesehen, deren Fangkorbvolumen: ........28 Liter jährliche Benutzung in der Regel 50 Stunden...

  • Seite 9: Vor Inbetriebnahme

    Hersteller vom medizinischen Implantat zu kon- 5.3 Montage der Räder (5a und 5b) sultieren, bevor das Gerät bedient wird. Montieren Sie die vier Räder (Bild2/Pos14) wie in Bild 5a gezeigt. Drehen Sie die Radkappen (Bil- d5a/PosA) im Uhrzeigersinn fest. Bringen Sie alle 5.

  • Seite 10: Bedienung

    Ursachen hierfür sind u.a.: Achtung! • Schnittstellen durch Überfahren der Leitung. Öff nen Sie die Auswurfklappe nie, wenn die • Quetschstellen, wenn die Geräteanschluss- Fangeinrichtung entleert wird und der Motor noch leitung unter Türen und Fenster geführt wird. läuft. Umlaufendes Messer kann zu Verletzungen •...

  • Seite 11: Austausch Der Netzanschlussleitung

    An Hängen ist die Schneidbahn quer zum Hang Gitter von innen nach der Benutzung gereinigt zu legen. Ein Abgleiten des Rasenmähers läßt werden. Fangsack nur bei abgeschaltetem Motor sich durch Schrägstellung nach oben verhindern. und stillstehendem Schneidwerkzeug einhängen. Wählen Sie die Schnitthöhe, je nach der tatsäch- Auswurfklappe mit einer Hand anheben und mit lichen Rasenlänge.

  • Seite 12: Entsorgung Und Wiederverwertung

    8.3 Wartung Zum Wechseln des Messers gehen Sie wie • Abgenutzte oder beschädigte Messer, Mes- folgt vor: serträger und Bolzen sind satzweise vom 1. Lösen Sie die Befestigungsschraube autorisierten Fachmann zu ersetzen, um die (Bild 7a). Auswuchtung aufrecht zu erhalten. 2.

  • Seite 13: Fehlersuchplan

    11. Fehlersuchplan Fehler Mögliche Ursache Beseitigung Motor läuft nicht an a) Kondensator defekt a) Durch Kundendienstwerkstatt b) Kein Strom im Stecker b) Leitung und Sicherung überprüfen c) Kabel defekt c) überprüfen d) Schalter Stecker Kombination d) durch Kundendienstwerkstatt defekt e) Anschlüsse am Motor oder Kon- e) durch Kundendienstwerkstatt densator gelöst f) Gerät steht im hohen Gras...
  • Seite 14 Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt- gerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeauff orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge- rechten Verwertung im Falle der Eigentumsaufgabe verpfl...
  • Seite 15 - 15 - Anl_GC_EM_1030_1_SPK1.indb 15 Anl_GC_EM_1030_1_SPK1.indb 15 20.09.2016 15:27:07 20.09.2016 15:27:07...

  • Seite 16: Serviceinformationen

    Service-Informationen Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service- Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service- Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate- rialien zur Verfügung. Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß...

  • Seite 17: Garantieurkunde

    Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo- nisch über die angegebene Servicerufnummer zur Verfügung.
  • Seite 18 • Bestellverfolgung Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info! Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00 E-Mail: info@einhell.de · Internet: www.isc-gmbh.info iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) - 18 - Anl_GC_EM_1030_1_SPK1.indb 18 Anl_GC_EM_1030_1_SPK1.indb 18...

  • Seite 97: Konformitätserklärung

    SK vydáva nasledujúce prehlásenie o zhode podľa smernice standarder for artikkel EÚ a noriem pre výrobok Lýsir uppfyllingu EU-reglna og annarra staðla vöru a cikkekhez az EU-irányvonal és Normák szerint a következő konformitást jelenti ki Elektro-Rasenmäher GC-EM 1030/1 (Einhell) 2014/29/EU 2006/42/EC Annex IV 2005/32/EC_2009/125/EC Notifi ed Body: 2014/35/EU Notifi...
  • Seite 98 - 98 - Anl_GC_EM_1030_1_SPK1.indb 98 Anl_GC_EM_1030_1_SPK1.indb 98 20.09.2016 15:27:15 20.09.2016 15:27:15...
  • Seite 99 - 99 - Anl_GC_EM_1030_1_SPK1.indb 99 Anl_GC_EM_1030_1_SPK1.indb 99 20.09.2016 15:27:15 20.09.2016 15:27:15...
  • Seite 100 EH 09/2016 (01) Anl_GC_EM_1030_1_SPK1.indb 100 Anl_GC_EM_1030_1_SPK1.indb 100 20.09.2016 15:27:15 20.09.2016 15:27:15...
