Gardenline WWS-AGS72 Originalbetriebsanleitung
Vorschau ausblenden
Andere Handbücher für WWS-AGS72:
- Bedienungsanleitung (71 Seiten) ,
- Bedienungsanleitung (80 Seiten)
Verwandte Anleitungen für Gardenline WWS-AGS72
Inhaltszusammenfassung für Gardenline WWS-AGS72

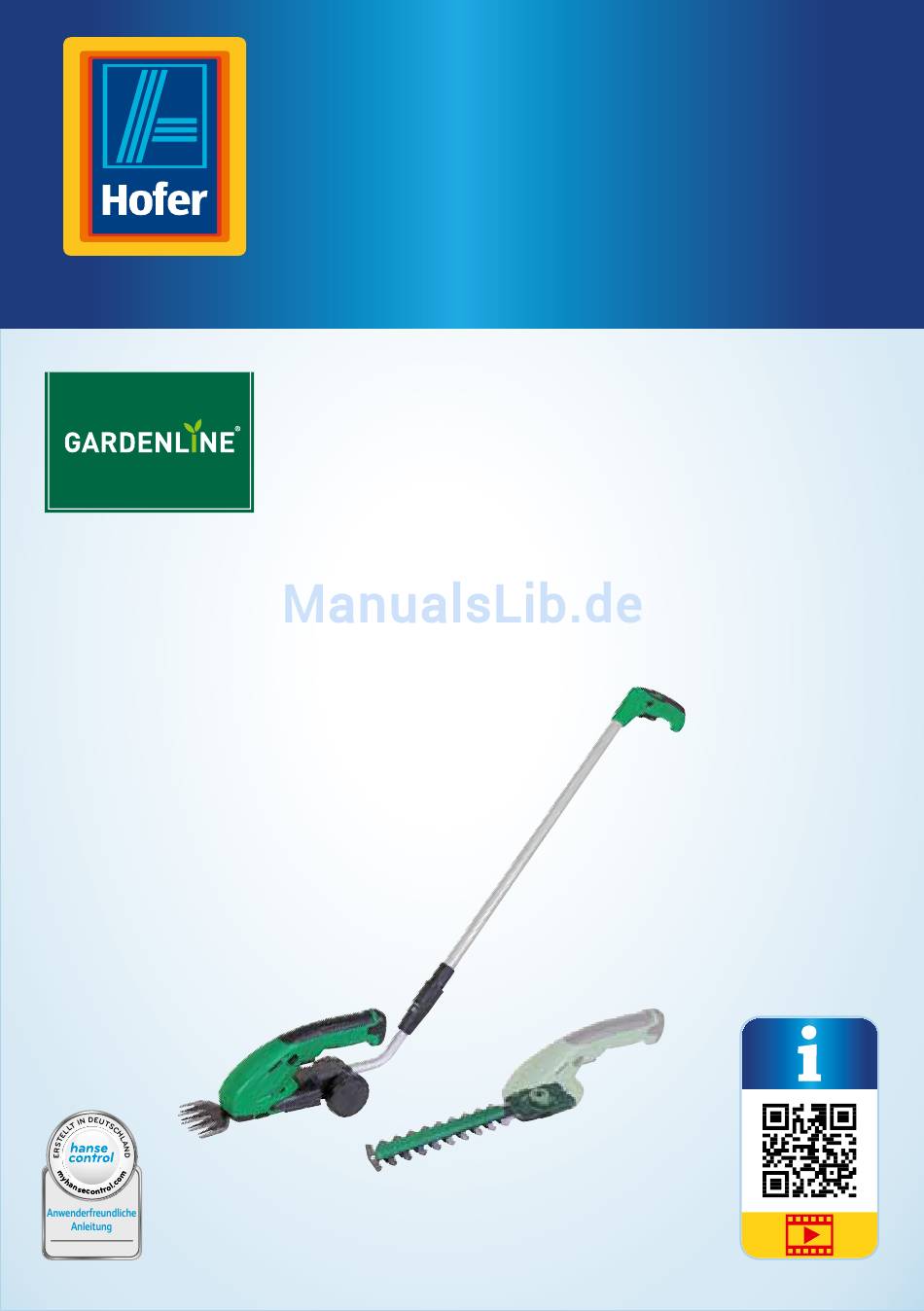

- Seite 1 Bedienungs- anleitung Da bin ich mir sicher. 7,2 V LI-IONEN AKKU GRAS- UND STRAUCHSCHERE Originalbetriebsanleitung ID: #05006...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht .................4 Lieferumfang/Teileliste ............6 Allgemeines ................7 Bedienungsanleitung lesen und aufbewahren ....7 Zeichenerklärung ................ 7 Sicherheit ................8 Bestimmungsgemäßer Gebrauch ..........8 Restrisiken ..................9 Allgemeine Sicherheitshinweise für Elektrowerkzeuge ..9 Sicherheitshinweise für Heckenscheren ........13 Zusätzliche Sicherheitshinweise für Ladegeräte ....13 Sicherheitshinweise für Grasscheren........14 Erstverwendung .............. -
Seite 6: Lieferumfang/Teileliste
Lieferumfang/Teileliste Teleskopschlitten Einschaltsperre (Teleskopschlitten) Betriebsschalter (Teleskopschlitten) Motoreinheit Akku Einschaltsperre (Grasschere) Betriebsschalter (Grasschere) Ladegerät Grasmesser Strauchmesser Halterung für Motoreinheit Höhenverstellung Ladebuchse Akku-Anzeige Schneidmesserdeckel Verriegelung... -
Seite 7: Allgemeines
Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu dieser 7,2 V Li-Ionen Akku Gras- und Strauchschere (im Folgenden nur Grasschere genannt). Sie enthält wichtige Informationen zur Sicherheit, Verwendung und Pflege. Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie die Grasschere verwenden. -
Seite 8: Sicherheit
Sicherheit Achtung: Schneidwerk läuft bei abgeschaltetem Motor nach. Setzen Sie den Akku keinen Temperaturen über 45 °C aus. Werfen Sie den Akku nicht ins Feuer. Es besteht Explosionsgefahr. Entsorgen Sie den Akku umweltgerecht. Das Ladegerät hat die Schutzklasse II. Das SGS-Siegel bestätigt, dass die Grasschere bei bestimmungsgemäßem Gebrauch sicher ist. -
Seite 9: Restrisiken
Sicherheit • Verwendung von Zubehör und Ersatzteilen, die nicht für die Grasschere bestimmt sind; • Veränderungen an der Grasschere; • Reparatur der Grasschere durch einen anderen als den Hersteller oder eine Fachkraft; • Gewerbliche, handwerkliche oder industrielle Nutzung der Grasschere; •... -
Seite 10: Elektrische Sicherheit
Sicherheit Elektrische Sicherheit a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. -
Seite 11: Verwendung Und Behandlung Des Elektrowerkzeugs
Sicherheit b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. -
Seite 12: Verwendung Und Behandlung Des Akkuwerkzeugs
Sicherheit c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. -
Seite 13: Sicherheitshinweise Für Heckenscheren
Sicherheit verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben. d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. -
Seite 14: Sicherheitshinweise Für Grasscheren
Sicherheit b) Zweckentfremden Sie das Ladegerät nicht! Das Ladegerät dient nur zum Aufladen desselben Akku-Packs, der auch zusammen mit dem Ladegerät geliefert wird. Zweckentfremdeter Gebrauch kann zu Brand oder tödlichem Stromschlag führen. c) Laden Sie keine nicht-wiederaufladbaren Batterien auf. Verstoß gegen diesen Hinweis führt zu Gefährdungen. - Seite 15 Sicherheit e) Kontrollieren Sie, ob die Schneidmesser abgenutzt oder beschädigt sind. Lassen Sie stumpfe oder beschädigte Schneidmesser von einer Fachwerkstatt schärfen oder austauschen. f) Abgenutzte oder beschädigte Hinweisschilder müssen ersetzt werden. g) Räumen Sie Schnittgut regelmäßig aus dem Arbeitsbereich. h) Arbeiten Sie mit der Grasschere nicht auf einem Baum. Bei Betrieb auf einem Baum besteht hohe Verletzungsgefahr.
-
Seite 16: Erstverwendung
Erstverwendung s) Verwenden Sie die Grasschere nur bei Tageslicht oder bei guter künstlicher Beleuchtung. t) Schalten Sie den Motor nur dann ein, wenn sich Hände und Füße außer Reichweite des Schneidmessers befinden. u) Entfernen Sie den Akku der Grasschere: • immer, wenn die Grasschere unbeaufsichtigt gelassen wird; •... -
Seite 17: Messer Wechseln
Erstverwendung • 2 grüne LEDs leuchten: Akkufüllstand lässt nach. • 1 grüne LED leuchtet: Akku ist leer. Unterbrechen Sie jetzt die Arbeit und laden Sie den Akku. Akku laden WARNUNG! Brandgefahr! Laden bei einer Temperatur von unter 10 °C führt zur chemischen Schädigung der Zelle und kann zu Brand führen. -
Seite 18: Teleskopschlitten
Erstverwendung Teleskopschlitten Sie können die Grasschere auf den mitgelieferten Teleskopschlitten montieren, um damit Rasenkanten bequem in aufrechter Haltung zu schneiden. 1. Setzen Sie die Grasschere in die Halterung für Motoreinheit Teleskopschlittens ein (siehe Abb. D). 2. Schieben Sie die Grasschere bis zum Anschlag auf den Teleskopschlitten. Die Führung rastet mit einem Klick ein. -
Seite 19: Schneiden
Wartung und Pflege 5. Sobald Sie den Betriebsschalter loslassen, stoppt die Grasschere. 6. Stecken Sie bei jeder Arbeitsunterbrechung den Schneidmesserdeckel das Schneidmesser, um Verletzungen zu vermeiden. Schneiden − Untersuchen Sie das Schneidmesser vor jeder Inbetriebnahme sorgfältig auf Beschädigungen. − Benutzen Sie nur Schneidmesser in einwandfreiem Zustand. −... -
Seite 20: Wartung
Wartung und Pflege 4. Tragen Sie zum Abschluss etwas leichtgängiges Öl (z. B. Nähmaschinenöl oder Graphitöl) auf die Schneidmesser auf und lassen Sie die Grasschere kurz laufen, damit sich das Öl verteilt. Wartung − Beschädigte und verschlissene Schneidmesser dürfen Sie nicht mehr verwenden und müssen durch Originalersatzteile des Herstellers ersetzt werden. -
Seite 21: Fehlersuche
Falls Sie den Fehler hiermit nicht beheben können, wenden Sie sich an unseren in der Garantiekarte angegebenen Service oder suchen Sie eine Fachwerkstatt auf. Technische Daten Modell: WWS-AGS72 Versorgungsspannung: 7,2 V Artikelnummer: 94567 Daten für das Ladegerät JLH120900600G Netzspannung: 100–240 V~/50–60 Hz... -
Seite 22: Geräusch-/Vibrationsinformation
Geräusch-/Vibrationsinformation Geräusch-/Vibrationsinformation WARNUNG! Gesundheitsgefahr! − Tragen Sie bei der Arbeit einen Gehörschutz und angemessene Schutzkleidung. Geräuschemissionswerte Gemessen gemäß DIN EN 60745-1. Das Geräusch am Arbeitsplatz kann 85 dB (A) überschreiten, in diesem Fall sind Schutzmaßnahmen für den Benutzer erforderlich (geeigneten Gehörschutz tragen). •... -
Seite 23: Entsorgung
Entsorgung • Art des Materials und der Verwendung der Grasschere, • Verwendung des richtigen Zubehörs und dessen einwandfreien Zustand, • festen Halt der Grasschere durch den Anwender, • bestimmungsgemäße Verwendung der Grasschere, wie in dieser Bedienungsanleitung beschrieben. Bei nicht angemessener Anwendung kann die Grasschere vibrationsbedingte Erkrankungen verursachen. -
Seite 24: Grasschere Entsorgen
Entsorgung Grasschere entsorgen Entsorgen Sie die Grasschere entsprechend den in Ihrem Land geltenden Vorschriften. Altgeräte dürfen nicht in den Hausmüll! Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und nationalen Gesetzen nicht über den Hausmüll entsorgt werden darf. Dieses Produkt muss bei einer dafür vorgesehenen Sammelstelle abgegeben werden. -
Seite 25: Konformitätserklärung
Konformitätserklärung Konformitätserklärung... - Seite 26 Da bin ich mir sicher. VERTRIEBEN DURCH: WALTER WERKZEUGE SALZBURG GMBH GEWERBEPARKSTRASSE 9 5081 ANIF AUSTRIA KUNDENDIENST 94567 06246 72091-600 www.walter-werkzeuge.com JAHRE MODELL: GARANTIE WWS-AGS72 03/2017...
