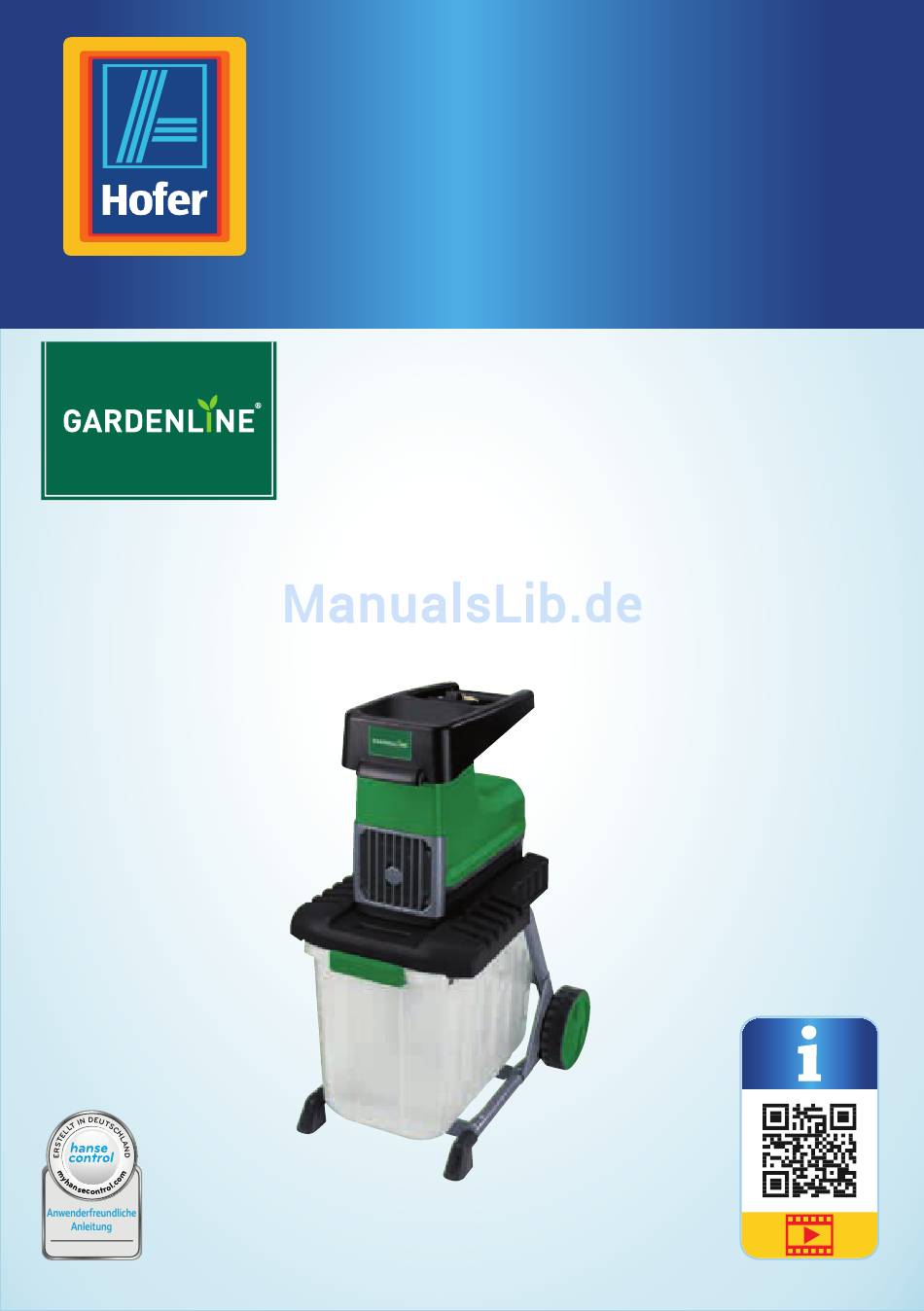

- Seite 1 Bedienungs anleitung Da bin ich mir sicher. GARTENHÄCKSLER GLLH 2849 Originalbetriebsanleitung ID: #05006...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QRCodes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QRCodes (QR = Quick Response) sind grafische Codes, die mithilfe einer SmartphoneKamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ................4 Verwendung ................5 Lieferumfang/Geräteteile ...........6 Allgemeines ................. 7 Bedienungsanleitung lesen und aufbewahren ....7 Zeichenerklärung ..............7 Sicherheit ................10 Bestimmungsgemäßer Gebrauch ........10 Restrisiken ................10 Sicherheitshinweise ..............11 Erstinbetriebnahme ............14 Gartenhäcksler und Lieferumfang prüfen ......14 Gartenhäcksler zusammensetzen ........15 Bedienung ................. -
Seite 4: Übersicht
18 17... -
Seite 6: Lieferumfang/Geräteteile
Lieferumfang/Geräteteile Drehrichtungsumschalter Einschalter (grün), Ausschalter (rot) Motoreinheit Sicherheitsschalter Häckselgutfangbox Untergestell Räder (2 Stück) Radkappen (2 Stück) Knauf zur GegenmesserEinstellung Integrierter Netzstecker Transportgriff Rückstelltaste Standfüße (2 Stück), (inkl. Befestigungsschrauben ) Kreuzschlitzschraubendreher Gabelschlüssel (SW 10/13, 2 Stück) Schraubensatz für Radmontage (inkl. Radbuchse, Beilagscheiben und Mutter, jeweils 2 Stück) Beilagscheiben für Montage Motoreinheit (4 Stück) Schrauben für Montage Motoreinheit (4 Stück) Führungsschienen für Häckselgutfangbox... -
Seite 7: Allgemeines
Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu diesem Garten- häcksler. Sie enthält wichtige Informationen zu Sicherheit, Verwendung und Pflege. Lesen Sie die Bedienungsanleitung, insbesondere die Si- cherheitshinweise, sorgfältig durch, bevor Sie den Gartenhäcksler einsetzen. Die Nichtbeachtung dieser Bedienungsanleitung kann zu schweren Verletzungen oder Schäden am Gartenhäcksler führen. - Seite 8 Allgemeines Dieses Signalsymbol-/wort warnt vor mög- HINWEIS! lichen Sachschäden. Dieses Symbol weist auf nützliche Zusatzinformationen zum Zusammenbau oder zum Betrieb hin. Konformitätserklärung (siehe Kapitel „Konformitäts- erklärung“): Mit diesem Symbol gekennzeichnete Produkte erfüllen alle anzuwendenden Gemeinschafts vorschriften des Europäischen Wirtschaftsraums. Das Siegel „Geprüfte Sicherheit“ (GS-Zeichen) bestätigt: Der Gartenhäcksler ist mit dem deutschen Produktsicherheits- gesetz (ProdSG) konform und bei bestimmungsgemäßem und vorhersehbarem Gebrauch sicher.
- Seite 9 Allgemeines Tragen Sie eine Schutzbrille. Tragen Sie Schutzhandschuhe. Vor Arbeiten am Schneidwerkzeug, m Schneidwerkzeug, Netzstecker ziehen! Häckselgutfangbox ist verriegelt, Gartenhäcksler kann eingeschaltet werden. or Arbeiten am Schneidwerkzeug, etzstecker ziehen! Häckselgutfangbox ist nicht verriegelt, Gartenhäcksler kann nicht eingeschaltet werden. - Schalterstellung Drehrichtungsumschalter: Messer rotieren in Drehrichtung entgegen des Normalbetriebs.
-
Seite 10: Sicherheit
Sicherheit Sicherheit Bestimmungsgemäßer Gebrauch Der Gartenhäcksler ist ausschließlich zum Zerkleinern von Baum- und Heckenschnittgut konzipiert. Er ist ausschließlich für den Privatgebrauch bestimmt und nicht für den gewerblichen Bereich geeignet. Verwenden Sie den Gartenhäcksler nicht für weiche Materialien, wie z. B. Küchen abfälle, da diese das Häckselwerk verstopfen. Verwenden Sie den Gartenhäcksler nur wie in dieser Bedie- nungsanleitung beschrieben. -
Seite 11: Sicherheitshinweise
Sicherheit Vermindern Sie das Restrisiko, indem Sie den Gartenhäcksler sorgfältig und vorschriftsmäßig benutzen und alle Anweisungen befolgen. Sicherheitshinweise WARNUNG! Stromschlaggefahr! Fehlerhafte Elektroinstallation oder zu hohe Netzspannung können zu Stromschlägen führen. − Schließen Sie den Gartenhäcksler nur an, wenn die Netz- spannung der Steckdose mit der Angabe auf dem Typschild übereinstimmt. - Seite 12 Sicherheit − Der Gartenhäcksler muss über eine Fehlerstrom-Schutz- einrichtung (FI) mit einem Bemessungsfehlerstrom von nicht mehr als 30 mA versorgt werden. − Elektrische Zuleitungen sind so zu verlegen, dass sie nicht in den Gartenhäcksler geraten können. − Stellen Sie vor der Benutzung des Gartenhäckslers sicher, dass das verwendete Verlängerungskabel keine Schäden aufweist.
- Seite 13 Sicherheit WARNUNG! Gefahren für Kinder und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten (beispiels weise Be- hinderte, ältere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen (beispielsweise Kinder). − Kinder dürfen nicht mit dem Gartenhäcksler spielen. −...
-
Seite 14: Erstinbetriebnahme
Erstinbetriebnahme − Achten Sie darauf, dass alle Abdeckungen und Abweiser an ihrem Platz und in gutem Arbeitszustand sind. − Setzen Sie nie Sicherheitsvorrichtungen außer Kraft. − Ersetzen Sie beschädigte oder unleserliche Aufkleber. Wenden Sie sich dazu über die auf der Garantiekarte angege- bene Serviceadresse an den Hersteller. -
Seite 15: Gartenhäcksler Zusammensetzen
Erstinbetriebnahme Gartenhäcksler zusammensetzen Motoreinheit montieren 1. Stellen Sie die Motoreinheit kopf- über auf den Boden (siehe Abb. A). 2. Verschrauben Sie die Motoreinheit und das Untergestell mit dem Kreuzschlitz schraubendreher Verwenden Sie hierzu die Beilag- scheiben sowie die Schrauben (siehe Abb. B). Räder montieren 1. - Seite 16 Erstinbetriebnahme 3. Stecken Sie jeweils eine Schraube des Schrauben satzes mit einer Beilag- scheibe des Schraubensatzes von der Radseite mit den Stegen her durch die Buchse. 4. Verschrauben Sie die Räder mit dem Unter gestell . Legen Sie dabei je eine Beilagscheibe des Schraubensat- vor und nach dem Untergestell unter.
-
Seite 17: Standfüße Und Häckselgutfangbox Montieren
Erstinbetriebnahme Standfüße und Häckselgutfangbox montieren 1. Montieren Sie die Standfüße Unter gestell . Benutzen Sie dazu den Kreuzschlitz schraubendreher Stellen Sie sicher, dass die Schrauben gut festgezogen sind (siehe Abb. A und B). 2. Schieben Sie Häckselgutfangbox mit dem Sicherheitsschalter voran in die Aufnahme. -
Seite 18: Bedienung
Bedienung Bedienung Beachten Sie zu Betriebszeiten die gesetzlichen Be- stimmungen zur Lärmschutzverordnung, die örtlich unterschiedlich sein können. Netzanschluss herstellen HINWEIS! Überlastungsgefahr! Ein zu kleiner Querschnitt der Anschlussleitung könnte diese über- lasten und zu einer Minderleistung des Gartenhäckslers führen. − Verwenden Sie nur Anschlussleitungen, die nicht leichter als leichte Gummischlauchleitungen HO7RN-F nach DIN 57282/ VDE 0282 sind und einen Mindestquerschnitt von 1,5 mm aufweisen. -
Seite 19: Ein-/Ausschalten
Bedienung Ein-/Ausschalten − Drücken Sie zum Einschalten des Gartenhäckslers den grü- „I“ (siehe Abb. D). nen Einschalter − Drücken Sie zum Ausschalten des Gartenhäckslers den roten „O“ (siehe Abb. D). Ausschalter Nullspannungsschalter Der Gartenhäcksler verfügt über einen Nullspannungsschalter. Dieser verhindert, dass der Gartenhäcksler nach einer Stromun- terbrechung unbeabsichtigt wieder anläuft. -
Seite 20: Häckseln
Bedienung Häckseln Das Häckselgut wird durch die Messerwalze gequetscht, zerfasert und geschnitten, was den Zerfallsprozess beim Kompostieren begünstigt. WARNUNG! Verletzungsgefahr! Längeres, aus dem Gartenhäcksler ragendes Häckselgut kann beim Einziehen rutenartig ausschlagen. Teile des Häckselgutes oder eventuelle Fremdkörper im Häckselgut könnten herausgeschleudert werden und Sie oder umstehende Personen verletzen. - Seite 21 Bedienung • Überprüfen Sie den Gartenhäcksler auf Schäden. • Überprüfen Sie die Teile auf festen Sitz und ziehen Sie gegebenenfalls nach. • Lassen Sie jegliche beschädigten Teile ersetzen oder reparieren, wobei die Teile gleichwertige Beschaffenheit aufweisen müssen. − Benutzen Sie den Gartenhäcksler nur im Freien (d. h. nicht nahe an einer Wand oder einem anderen starren Gegenstand) und auf einer festen, ebenen Flächen.
- Seite 22 Bedienung − Tragen Sie keine lose herabhängende Kleidung oder Kleidung mit hängenden Bändern oder Kordeln. − Halten Sie mit Kopf und Körper Abstand zu der Einwurf öffnung. − Hände, andere Körperteile und Kleidung sind nicht in die Einfüllkammer, den Auswurfkanal oder in die Nähe anderer beweglicher Teile zu bringen.
- Seite 23 Bedienung − Überprüfen Sie das Häckselgut vor Arbeitsbeginn. Ent fernen Sie vorhandene Fremdkörper. − Führen Sie das zu häckselnde Material in den weiteren Teil des Einfülltrichters ein. Beachten Sie dabei Folgendes: • Zugeführtes Häckselgut wird automatisch eingezogen. Führen Sie nur soviel Häckselgut ein, dass der Einfüll- trichter nicht verstopft.
-
Seite 24: Verklemmtes Material Lösen
Bedienung Verklemmtes Material lösen VORSICHT! Verletzungsgefahr! Im Gartenhäcksler arbeitet eine drehende Messerwalze, an der Sie sich verletzen können. − Bei Verstopfungen im Ein- oder Auswurf der Maschine schal- ten Sie den Motor aus und ziehen Sie den Netzstecker, bevor Sie Materialreste in der Einwurföffnung oder im Auswurfkanal beseitigen. - Seite 25 Bedienung Vor Arbeiten am Schneidwerkzeug, 4. Halten Sie den grünen Einschalter gedrückt: Netzstecker ziehen! Das Messer dreht in die entgegengesetzte Drehrichtung. Sobald Sie nun den grünen Einschalter loslassen, bleibt der Gartenhäcksler automatisch stehen. Bei Mittelstellung des Drehrichtungsumschalters läuft der Motor nicht an.
-
Seite 26: Entleeren Der Häckselgutfangbox
Bedienung Entleeren der Häckselgutfangbox Der Füllstand der Häckselgutfangbox kann durch die seitli- chen Schlitze an der Abdeckung eingesehen werden. Entleeren Sie die Häckselgutfangbox rechtzeitig, um ein Überfüllen zu vermeiden. VORSICHT! Verletzungsgefahr! Im Gartenhäcksler arbeitet eine drehende Messerwalze, die zu Verletzungen führen könnte. −... -
Seite 27: Reinigung, Pflege Und Lagerung
Reinigung, Pflege und Lagerung Reinigung, Pflege und Lagerung WARNUNG! Stromschlaggefahr! Eindringendes Wasser kann zu Stromschlägen führen. − Spritzen Sie den Gartenhäcksler nicht mit Wasser ab. − Vermeiden Sie unbedingt ein Eindringen von Wasser in den Gartenhäcksler. WARNUNG! Verletzungsgefahr! Auch nach dem Ausschalten des Motors kann das Schneidewerkzeug noch laufen: −... -
Seite 28: Reinigung
Reinigung, Pflege und Lagerung Reinigung Reinigen Sie den Gartenhäcksler regelmäßig. Dadurch gewähr- leisten Sie die Funk tionstüchtigkeit und eine lange Lebensdauer. HINWEIS! Beschädigungsgefahr! Unsachgemäßer Umgang mit dem Gartenhäcksler kann zur Beschädigung führen. − Verwenden Sie keine aggressiven Reinigungsmittel, Bürsten mit Metall- oder Nylonborsten, sowie scharfe oder metallische Reinigungsgegenstände wie Messer, harte Spachtel und der- gleichen. -
Seite 29: Häckselmesser Und Gegenmesser Austauschen
Reinigung, Pflege und Lagerung 1. Drücken Sie den grünen Einschalter in Position „I“ um den Gartenhäcksler einzuschalten (siehe Abb. D 2. Drehen Sie den Knauf im Uhrzeigersinn, so dass sich die Schraube zur Messerwalze hin bewegt. 3. Drehen Sie soweit, bis Sie einen leichten Widerstand spüren und drehen Sie dann den Knauf eine halbe Umdrehung zurück. -
Seite 30: Lagerung
Reinigung, Pflege und Lagerung 6. Lösen Sie die Sicherungsschraube an der Unterseite des Gartenhäckslers bis zum Anschlag. Die Sicherungsschraube kann nur ge- löst, nicht abgenommen werden. 7. Nehmen Sie die Abdeckung 8. Entfernen Sie Gegenmesser Messerwalze und überprüfen Sie beides. 9. -
Seite 31: Ersatz- Und Zubehörteile
Passende Ersatz- und Zubehörteile für Ihren Gartenhäcksler kön- nen Sie über das Internet bestellen: www.isc-gmbh.info. Dort finden Sie aktuelle Preise und Informationen. Folgende An- gaben sollten Sie bei der Ersatzteilbestellung machen: • Modell: GLLH 2849 • Artikelnummer (Einhell) • Ident-Nr • Ersatzteilnummer des erforderlichen Ersatzteiles... -
Seite 32: Technische Daten
Technische Daten Technische Daten Modell: GLLH 2849 Artikelnummer: 94969 Nennspannung: 230–240 V~ / 50 Hz Aufnahmeleistung: 2300 W; 2800 W (P40) Schutzart: IP24 Leerlaufdrehzahl Messerwalze: 40 min Astdurchmesser: max. 45 mm Gewicht: 30,5 kg Das Produkt kann sowohl im Dauerbetrieb mit einer Bemessungs- aufnahmeleistung von 2300 W als auch im Aussetzbetrieb mit einer Bemessungsaufnahmeleistung von 2800 W (P40) betrieben werden. -
Seite 33: Geräusch
Geräusch Geräusch Die Bestimmung der Geräuschemissionswerte wurde nach EN 50434, Anhang FF und 2000/14/EC erweitert durch 2005/88/EC durchgeführt. gemessener Schalldruckpegel L 84,6 dB (A) Unsicherheit K 2,5 dB (A) gemessener Schallleistungspegel L : 91,45 dB (A) Unsicherheit K 0,5 dB (A) garantierter Schallleistungspegel L : 92 dB (A) Fehlersuche... - Seite 34 Fehlersuche Störung Mögliche Ursache Behebung Zu häckseln- Häckselmesser läuft Drehrichtung umschalten. des Material rückwärts. wird nicht Materialstau im Drehrichtung um schalten eingezogen. Einfülltrichter. und das Material aus dem Einfülltrichter ziehen. Dicke Zweige neu ein führen, so dass das Messer nicht sofort in die vorgeschnittenen Ker- ben greift.
-
Seite 35: Entsorgung
Entsorgung Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung. Gartenhäcksler entsorgen (Anwendbar in der Europäischen Union und anderen europä- ischen Staaten mit Systemen zur getrennten Sammlung von Wertstoffen). Altgeräte dürfen nicht in den Hausmüll! Sollte der Gartenhäcksler einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll,... -
Seite 36: Konformitätserklärung
SK vydáva nasledujúce prehlásenie o zhode podľa smernice standarder for artikkel EÚ a noriem pre výrobok Lýsir uppfyllingu EU-reglna og annarra staðla vöru a cikkekhez az EU-irányvonal és Normák szerint a következő konformitást jelenti ki Gartenhäcksler GLLH 2849 (Gardenline) 2014/29/EU 2006/42/EC Annex IV 2005/32/EC_2009/125/EC Noti ed Body: 2014/35/EU Noti... - Seite 37 Da bin ich mir sicher. VERTRIEBEN DURCH: EINHELL GERMANY AG WIESENWEG 22 94405 LANDAU A. D. ISAR GERMANY KUNDENDIENST 94969 0043 120 533 502 www.isc-gmbh.info JAHRE MODELL: GARANTIE GLLH 2849 09/2017...
