ISTRUZIONI PER L'INSTALLATORE
NOTICE POUR L'INSTALLATEUR
COMPACT
Combi Direct 7 / 11 x 1/1GN
A
Connessione elettrica
Electrical connection
Elektroanschluss
Branchement électrique
Conexión eléctrica
Entrata acqua φ 3/4"
B
Water inlet
Wasserzufuhr φ 3/4"
Arrivée eau
Entrada agua φ 3/4"
Scarico camera cottura φ 50mm
C
Water drainage
Wasserablauf φ 50mm
Vidange eau
Desagüe φ 50mm.
Sfiato camera cottura φ 60mm
D
Cooking chamber relief valve
Ablaßventil Garraum φ 60mm
Event chambre de cuisson
Desagüe camara coccion
Entrata gas φ 1/2"
E
1/2" coupling gas inlet
Gaszufuhr φ 1/2"
Arrivée gaz
Entrada gas φ 1/2"
Scarico fumi combustione φ 120mm
F
φ
120 mm fumes discharge
Abgasleitung φ 120mm.
Évacuation fumées brûlées
Descarga humo φ 120mm

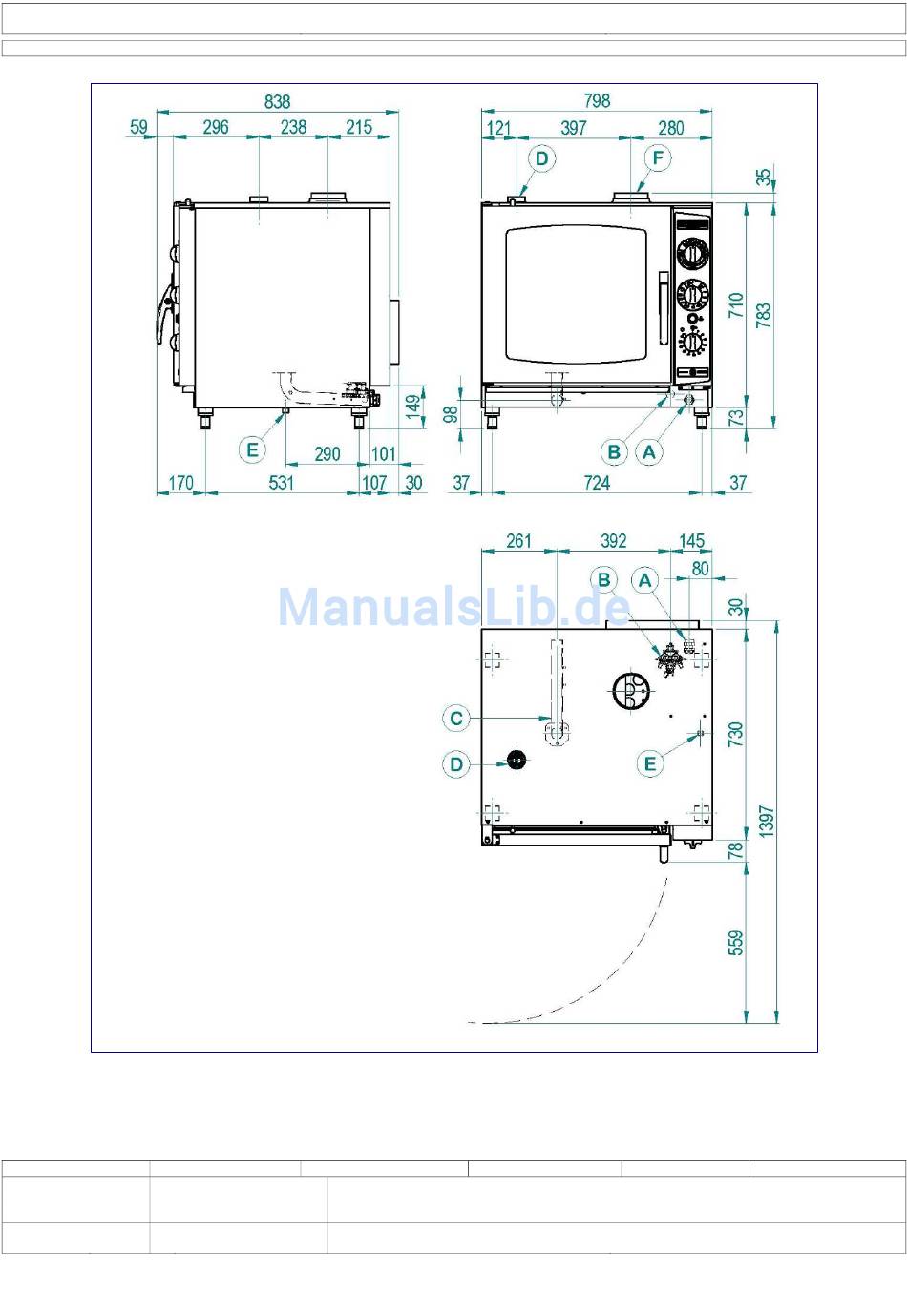

1.3A DIMENSIONS
1.3A DIMENSIONI
Modelli
Modèles
Dimensioni
Models
Modelos
Dimensions
Modelle
Abmessungen
07 x 1/1GN
Gas
cm 80 x 84 x h82
14 x 1/2GN
INSTRUCTIONS FOR THE INSTALLER
INSTRUCCIONES PARA EL INSTALADOR
7 / 11 x 2/1GN
φ
3/4"
φ
3/4"
φ
50mm
φ
50mm
φ
60mm
φ
60mm
φ
60mm
φ
1/2"
φ
120 mm
no. 07 x 1/1GN Gas
1.3A ABMESSUNGEN
Dimensions
Capacità e distanza (passo) tra le teglie
Medidas
Capacity and distance between trays
Fassungsvermögen und Abstand der Bleche
n°07 x 1/1 GASTRO NORM
n°14 x 1/2 GASTRO NORM
1.3A DIMENSIONS
Capacité et écart entre les grilles
Capacidad y distancia (paso) entre las fuentes
67 mm
4
ANLEITUNGEN FÜR DEN INSTALLATEUR
1.3A MEDIDAS
