Installationsanleitung – ERC 214

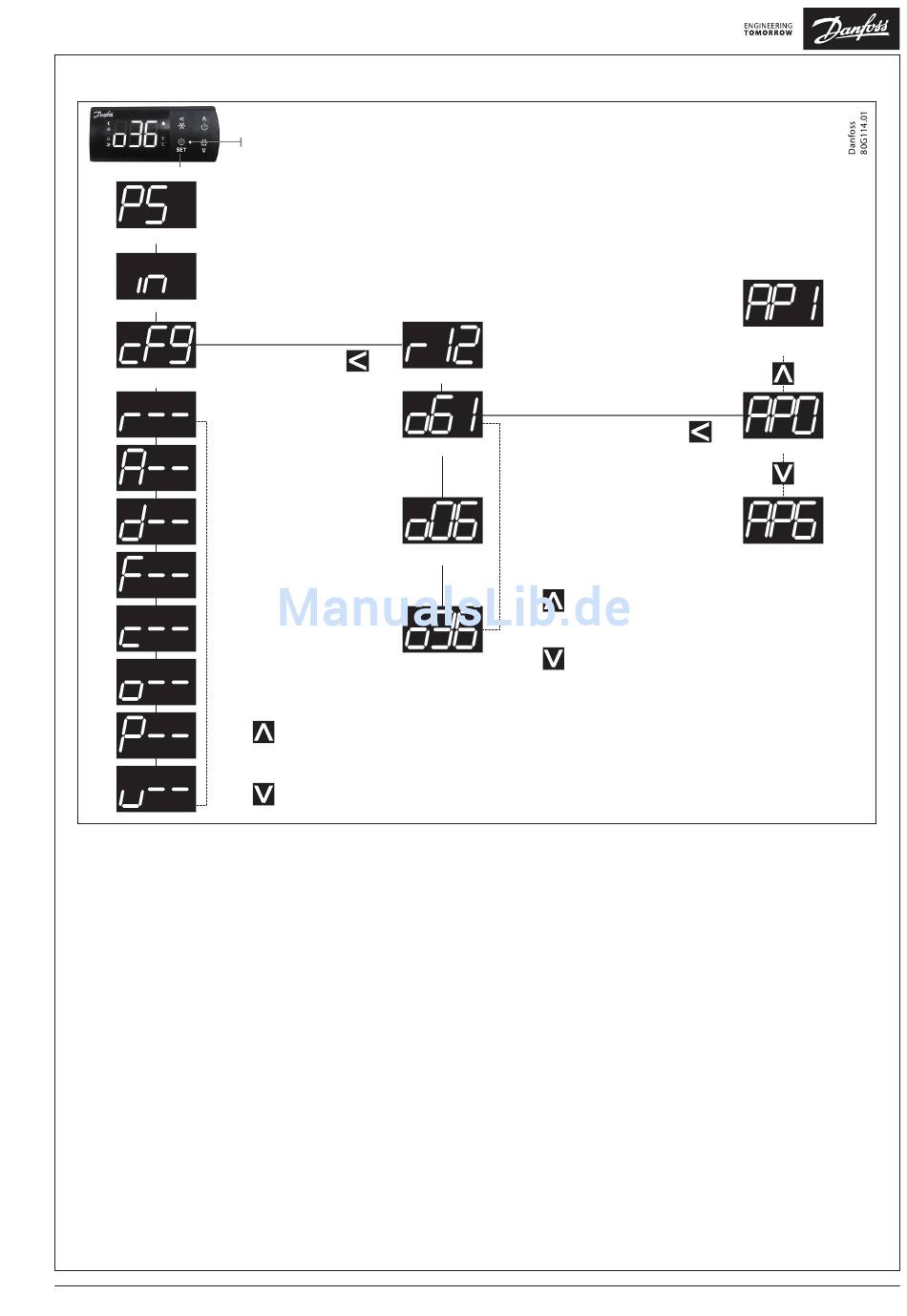

4 – Menüstruktur
1) Parametergruppen
Passwort (falls aktiviert)
Statuseingabe
Konfiguration
Die Parametergruppen
5 – Schnellkonfiguration über das „cFg"-Menü
• Drei Sekunden lang SET drücken, um Zugang zu den Parametergruppen zu erhalten.
• Das „cFg"-Menü auswählen und SET drücken, um es zu öffnen. Das erste Menü „r12" (Hauptschalter) wird angezeigt.
• Den Hauptschalter ausschalten (r12 = 0), um die vorinstallierte Anwendung zu ändern.
• Die Taste für NACH OBEN/UNTEN drücken, um die Parameterliste einzusehen.
• Zum Auswählen einer vorinstallierten Anwendung den Parameter „o61" konfigurieren:
- SET drücken, um Zugriff auf den Parameter „o61" zu erhalten.
- Die Taste für NACH OBEN/UNTEN drücken, um eine Anwendung auszuwählen (AP0 = keine Anwendung ausgewählt).
- SET drücken, um zu bestätigen, dass „o61" angezeigt wird.
• Im „cFg"-Menü mit der Einstellung der anderen Parameter („o06" = Fühlertyp, „o36" = DO4-Konfiguration) fortfahren.
© Danfoss | DCS (az) | 2016.04
SET: Drei Sekunden lang drücken, um Zugang zum Status, zur Einstellung und zum Service zu erhalten.
2) Parametername
SET
Hauptschalter
Anwendung
Fühlertyp
DO4-Konfiguration
durchsehen
Die Parameternamen
durchsehen
Installationsanleitung | ERC 214
3) Wert
Anwendung
1–2–3–4–5–6
SET
Anwendung 0
Anwendung
6-5-4-3-2-1
DKRCE.PI.RL0.N2.03 / 520H11069 | 3
