Внимание
• Проверьте, что вы выключили главный выключатель питания и вынули вилку из электрической розетки, прежде чем
присоединять/отсоединять кабели. Также прочтите руководство пользователя того оборудования, которое будет
подсоединяться.
• Будьте внимательны и не перепутайте при подсоединении кабелей входной и выходной разъемы. Если кабели,
подсоединенные к входному и выходному разъемам, будут случайно перепутаны, это может стать причиной
возникновения неисправностей и других проблем.
1
Ш а
( а )
Д а а
а
ПОДСКАЗКИ
• Определите входной аудиотерминал для использования в каждом режиме входа в AUDIO SELECT <ВЫБРАТЬ АУДИО
ВХОД> в меню SETUP <УСТАНОВКА>. Указанные ниже параметры настройки устанавливаются на заводе.
Режим ввода
DVI-D
DisplayPort
HDMI1
HDMI2
D-SUB[RGB], D-SUB[COMPONENT]
<D-SUB[КОМПОНЕНТ]>
OPTION *
* Если вы использовали слот расширения для расширения функций.
• Термины HDMI и HDMI High-Definition Multimedia Interface и Логотип HDMI являются товарными знаками или
зарегистрированными товарными знаками HDMI Licensing Administrator, Inc. в Соединенных Штатах и других странах.
• DisplayPort является зарегистрированной торговой маркой Video Electronics Standards Association.
• Adobe, Acrobat и Acrobat Reader – это либо зарегистрированные торговые марки, или торговые марки Adobe Systems
Incorporated в США и/или других странах.
• Все другие бренды и названия продуктов являются торговыми марками и зарегистрированными торговыми марками
соответствующих владельцев.
6
P

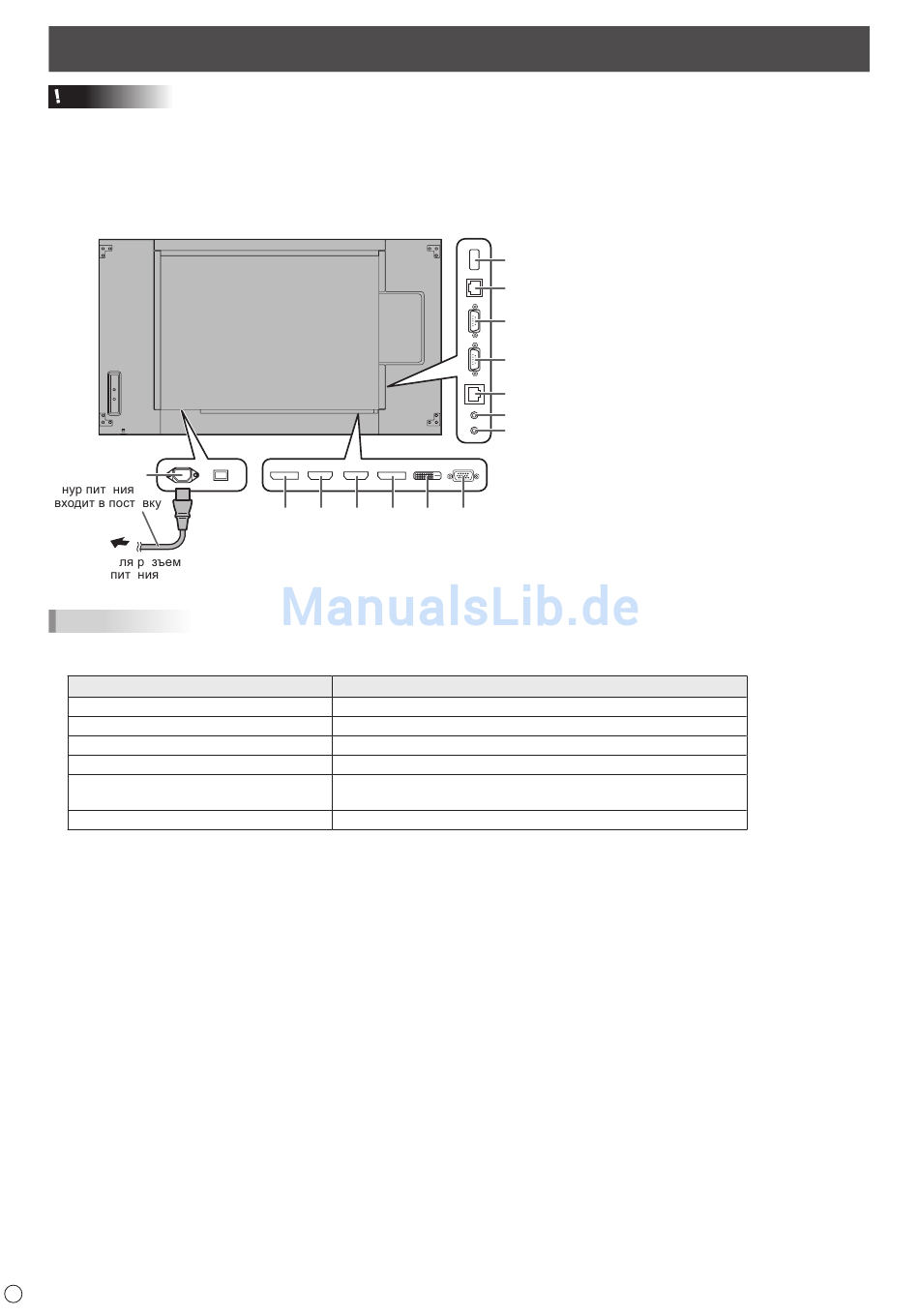

Соединения
3 4 5
2 6
Входной разъем аудио (настройка по умолчанию)
Входной разъем аудио
Входной разъем DisplayPort
Входной разъем HDMI1
Входной разъем HDMI2
Входной разъем аудио
Слот расширения
1. Входной разъем питания переменного
8
тока
2. Выходной разъем DisplayPort
9
3. Входной разъем HDMI1
4. Входной разъем HDMI2
10
5. Входной разъем DisplayPort
6. Входной разъем DVI-D
11
7. Входной разъем D-Sub
8. Разъем электропитания
12
9. Разъем LAN
13
10. Выходной разъем RS-232C
14
11. Входной разъем RS-232C
12. Дополнительный разъем
13. Выходной разъем аудио
14. Входной разъем аудио
7
