Anschlüsse; Eingangsmodus - Sharp PN-R426 Installationsanleitung

Vorsicht
• Schalten Sie unbedingt den Hauptschalter aus und ziehen Sie den Netzstecker, bevor Sie Kabel anschließen oder abziehen.
Lesen Sie auch das Handbuch des Gerätes, das Sie an den Monitor anschließen möchten.
• Verwechseln Sie beim Anschließen nicht die Signaleingänge mit den Signalausgänge. Dies könnte zu Fehlfunktionen und
anderen Problemen führen.
1
Netzkabel
(im Lieferumfang
enthalten)
Zur Steckdose
TIPPS
• Stellen Sie die Audioeingangsbuchse für die einzelnen Eingangsmodi in AUDIO SELECT <AUDIO AUSWAHL> im Menü
SETUP <KONFIG.> ein. Die Einstellungen bei der Auslieferung sind nachstehend gezeigt.

Eingangsmodus

DVI-D
DisplayPort
HDMI1
HDMI2
D-SUB[RGB],
D-SUB[COMPONENT]
<D-SUB[KOMPONENTE]>
OPTION *
* Wenn Sie den Erweiterungssteckplatz für die Erweiterung der Funktionen verwendet haben.
• Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene
Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.
• DisplayPort ist ein eingetragenes Warenzeichen von Video Electronics Standards Assocation.
• Adobe, Acrobat, und Acrobat Reader sind in den USA und/oder anderen Ländern entweder geschützte Warenzeichen oder
Warenzeichen von Adobe Systems Incorporated.
• Alle andere Warenzeichen und Produktnamen sind Eigentum der jeweiligen Gesellschaften.
6
D

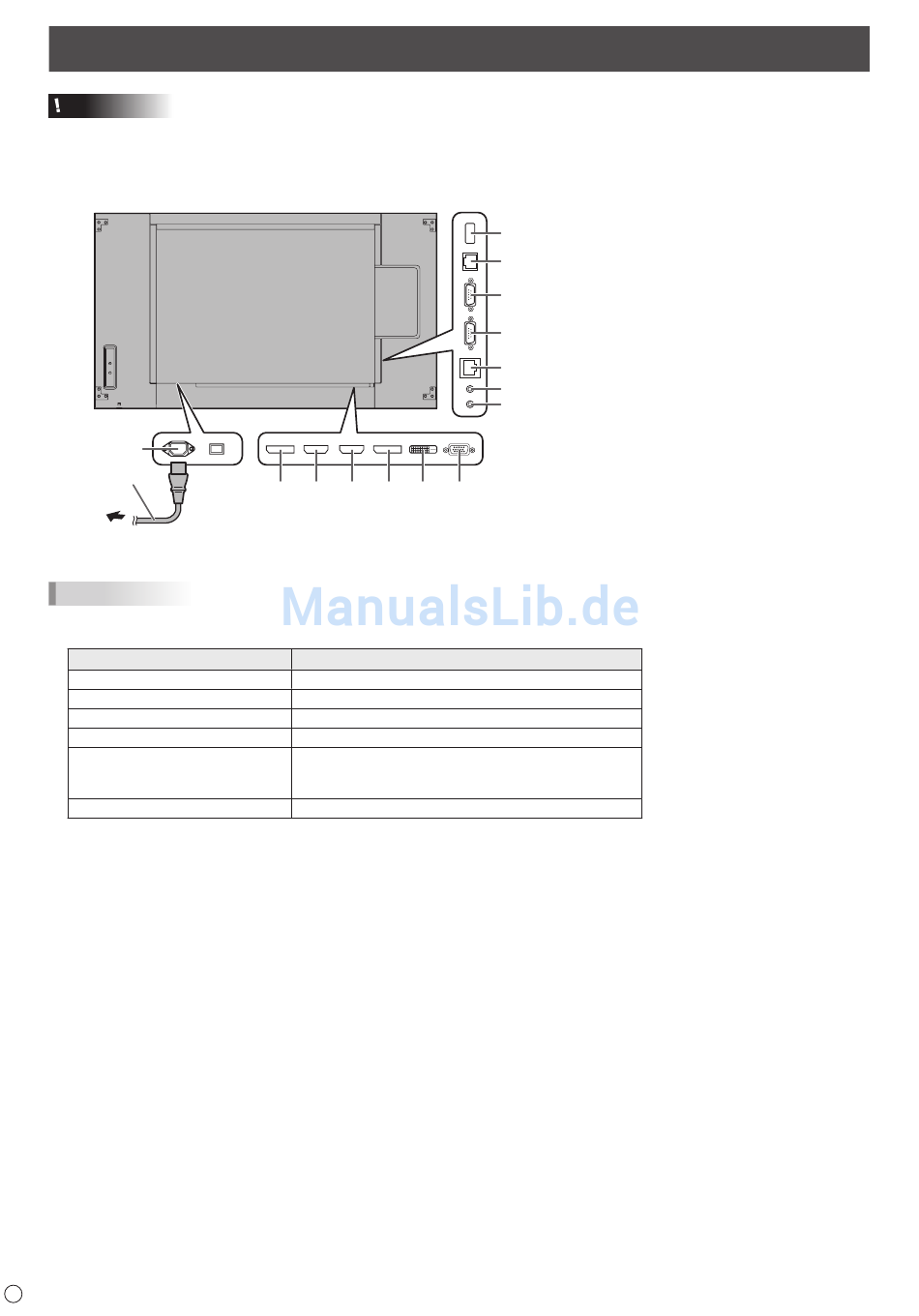

Anschlüsse
3 4 5
2 6
Audioeingangsanschluss (Werkseinstellung)
Audio Eingangsanschluss
DisplayPort-Eingangsanschluss
HDMI1-Eingangsanschluss
HDMI2-Eingangsanschluss
Audio Eingangsanschluss
Erweiterungssteckplatz
1. Netzkabelbuchse
8
2. DisplayPort-Ausgangsanschluss
3. HDMI1-Eingangsanschluss
9
4. HDMI2-Eingangsanschluss
5. DisplayPort-Eingangsanschluss
10
6. DVI-D-Eingangsanschluss
7. D-Sub-Eingangsanschluss
11
8. 5 Volt-Versorgungsanschluss
9. LAN-Anschluss
12
10. RS-232C-Ausgangsanschluss
13
11. RS-232C-Eingangsanschluss
14
12. Optionaler Anschluss
13. Audio-Ausgangsanschluss
14. Audio Eingangsanschluss
7
