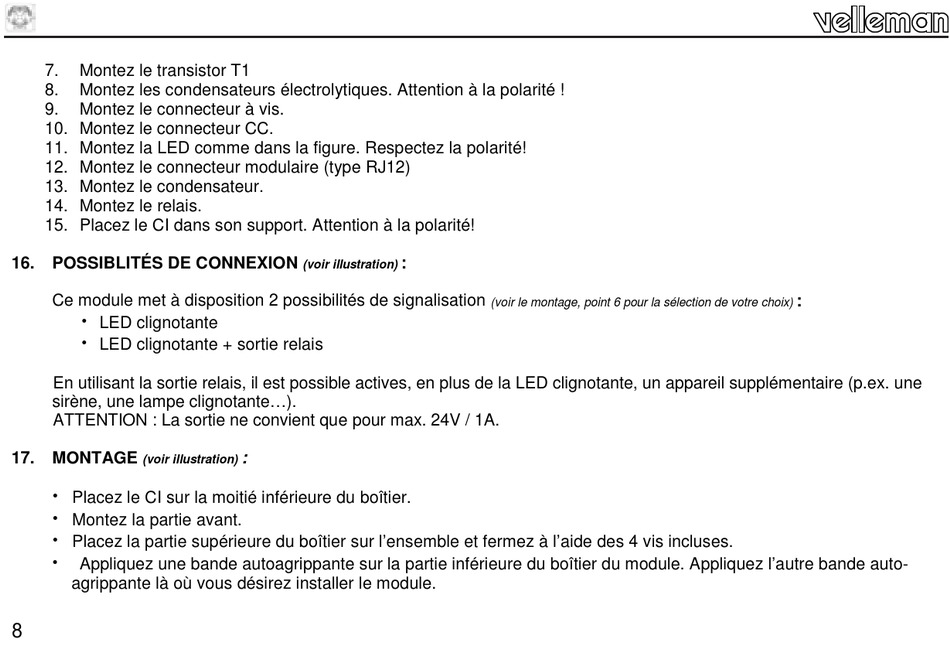

7. Montez le transistor T1
8. Montez les condensateurs électrolytiques. Attention à la polarité !
9. Montez le connecteur à vis.
10. Montez le connecteur CC.
11. Montez la LED comme dans la figure. Respectez la polarité!
12. Montez le connecteur modulaire (type RJ12)
13. Montez le condensateur.
14. Montez le relais.
15. Placez le CI dans son support. Attention à la polarité!
16. POSSIBLITÉS DE CONNEXION
Ce module met à disposition 2 possibilités de signalisation

LED clignotante

LED clignotante + sortie relais
En utilisant la sortie relais, il est possible actives, en plus de la LED clignotante, un appareil supplémentaire (p.ex. une
sirène, une lampe clignotante...).
ATTENTION : La sortie ne convient que pour max. 24V / 1A.
17. MONTAGE
(voir illustration)

Placez le CI sur la moitié inférieure du boîtier.

Montez la partie avant.

Placez la partie supérieure du boîtier sur l'ensemble et fermez à l'aide des 4 vis incluses.

Appliquez une bande autoagrippante sur la partie inférieure du boîtier du module. Appliquez l'autre bande auto-
agrippante là où vous désirez installer le module.
8
:
(voir illustration)
:
(voir le montage, point 6 pour la sélection de votre choix)
:
