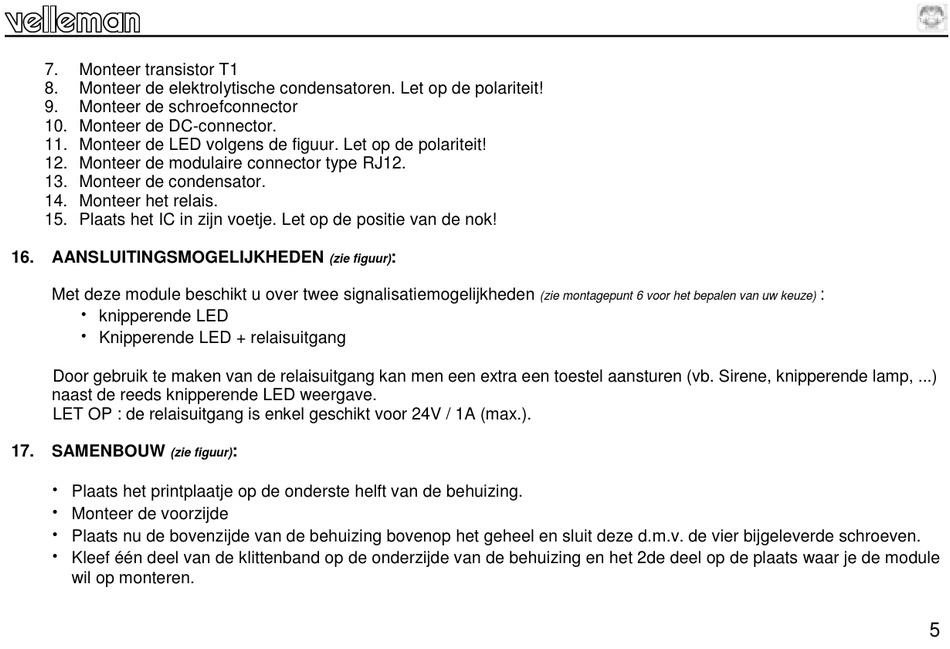

Velleman К8086 Bedienungsanleitung Seite 5

7. Monteer transistor T1
8. Monteer de elektrolytische condensatoren. Let op de polariteit!
9. Monteer de schroefconnector
10. Monteer de DC-connector.
11. Monteer de LED volgens de figuur. Let op de polariteit!
12. Monteer de modulaire connector type RJ12.
13. Monteer de condensator.
14. Monteer het relais.
15. Plaats het IC in zijn voetje. Let op de positie van de nok!
16. AANSLUITINGSMOGELIJKHEDEN
Met deze module beschikt u over twee signalisatiemogelijkheden

knipperende LED

Knipperende LED + relaisuitgang
Door gebruik te maken van de relaisuitgang kan men een extra een toestel aansturen (vb. Sirene, knipperende lamp, ...)
naast de reeds knipperende LED weergave.
LET OP : de relaisuitgang is enkel geschikt voor 24V / 1A (max.).
17. SAMENBOUW
(zie figuur)

Plaats het printplaatje op de onderste helft van de behuizing.

Monteer de voorzijde

Plaats nu de bovenzijde van de behuizing bovenop het geheel en sluit deze d.m.v. de vier bijgeleverde schroeven.

Kleef één deel van de klittenband op de onderzijde van de behuizing en het 2de deel op de plaats waar je de module
wil op monteren.
:
(zie figuur)
:
(zie montagepunt 6 voor het bepalen van uw keuze)
:
