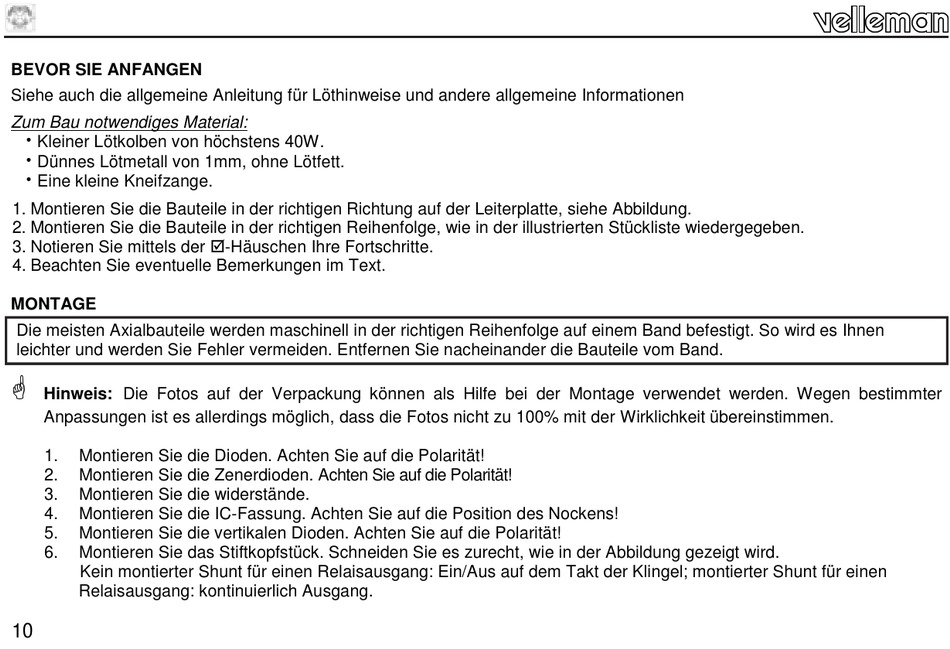

BEVOR SIE ANFANGEN

Siehe auch die allgemeine Anleitung für Löthinweise und andere allgemeine Informationen
Zum Bau notwendiges Material:

Kleiner Lötkolben von höchstens 40W.

Dünnes Lötmetall von 1mm, ohne Lötfett.

Eine kleine Kneifzange.
1. Montieren Sie die Bauteile in der richtigen Richtung auf der Leiterplatte, siehe Abbildung.
2. Montieren Sie die Bauteile in der richtigen Reihenfolge, wie in der illustrierten Stückliste wiedergegeben.
3. Notieren Sie mittels der -Häuschen Ihre Fortschritte.
4. Beachten Sie eventuelle Bemerkungen im Text.
MONTAGE
Die meisten Axialbauteile werden maschinell in der richtigen Reihenfolge auf einem Band befestigt. So wird es Ihnen
leichter und werden Sie Fehler vermeiden. Entfernen Sie nacheinander die Bauteile vom Band.

Hinweis: Die Fotos auf der Verpackung können als Hilfe bei der Montage verwendet werden. Wegen bestimmter
Anpassungen ist es allerdings möglich, dass die Fotos nicht zu 100% mit der Wirklichkeit übereinstimmen.
1.
Montieren Sie die Dioden. Achten Sie auf die Polarität!
2.
Montieren Sie die Zenerdioden. Achten Sie auf die Polarität!
3.
Montieren Sie die widerstände.
4.
Montieren Sie die IC-Fassung. Achten Sie auf die Position des Nockens!
5.
Montieren Sie die vertikalen Dioden. Achten Sie auf die Polarität!
6.
Montieren Sie das Stiftkopfstück. Schneiden Sie es zurecht, wie in der Abbildung gezeigt wird.
Kein montierter Shunt für einen Relaisausgang: Ein/Aus auf dem Takt der Klingel; montierter Shunt für einen
Relaisausgang: kontinuierlich Ausgang.
10
