Keil Telecom doorTEL-ab Standard Montage- Und Bedienungsanleitung Seite 11

4.2. Spannungsversorgung
Die Klemmen 0V und 12V sind doppelt ausgeführt um im Bedarfsfall zusätzliche
Verdrahtungsstützpunkte zu schaffen. Sie führen das Potential des angeschlossenen
Klingeltrafos.
Wichtiger Hinweis: An den beiden äußeren Leitungen des Verbindungssteckers
stehen die 12V des Klingeltrafos zur Verfügung. Vor dem Anlegen der Span-
nungsversorgung bitte die Kabelenden unbedingt anschließen oder ausrei-
chend isolieren!
Verwenden Sie möglichst den VT12 Klingeltransformator mit 12V Wechselspannung/
max. 1,5A (16-17V Leerlaufspannung). Unterversorgung führt zur Fehlfunktion der
ab-Elektronik! Zur Vermeidung von Brummschleifen bei Anschluss von mehreren ab-
Türsprechstationen an eine Telefonanlage muss für jede Station ein eigener Trafo
verwendet werden!

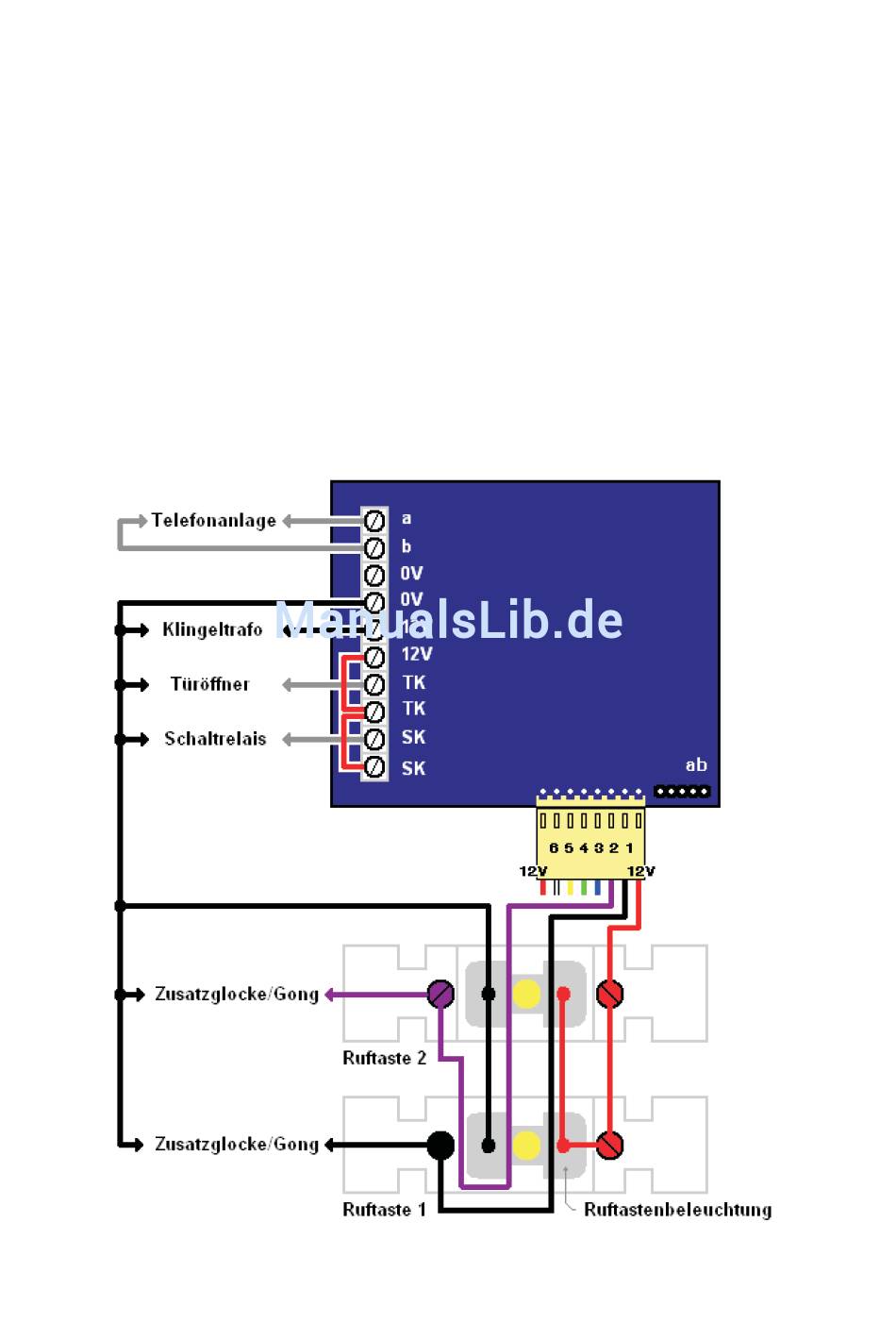

Anschaltbeispiel für Zusatzglocke für jeden Ruftaster
