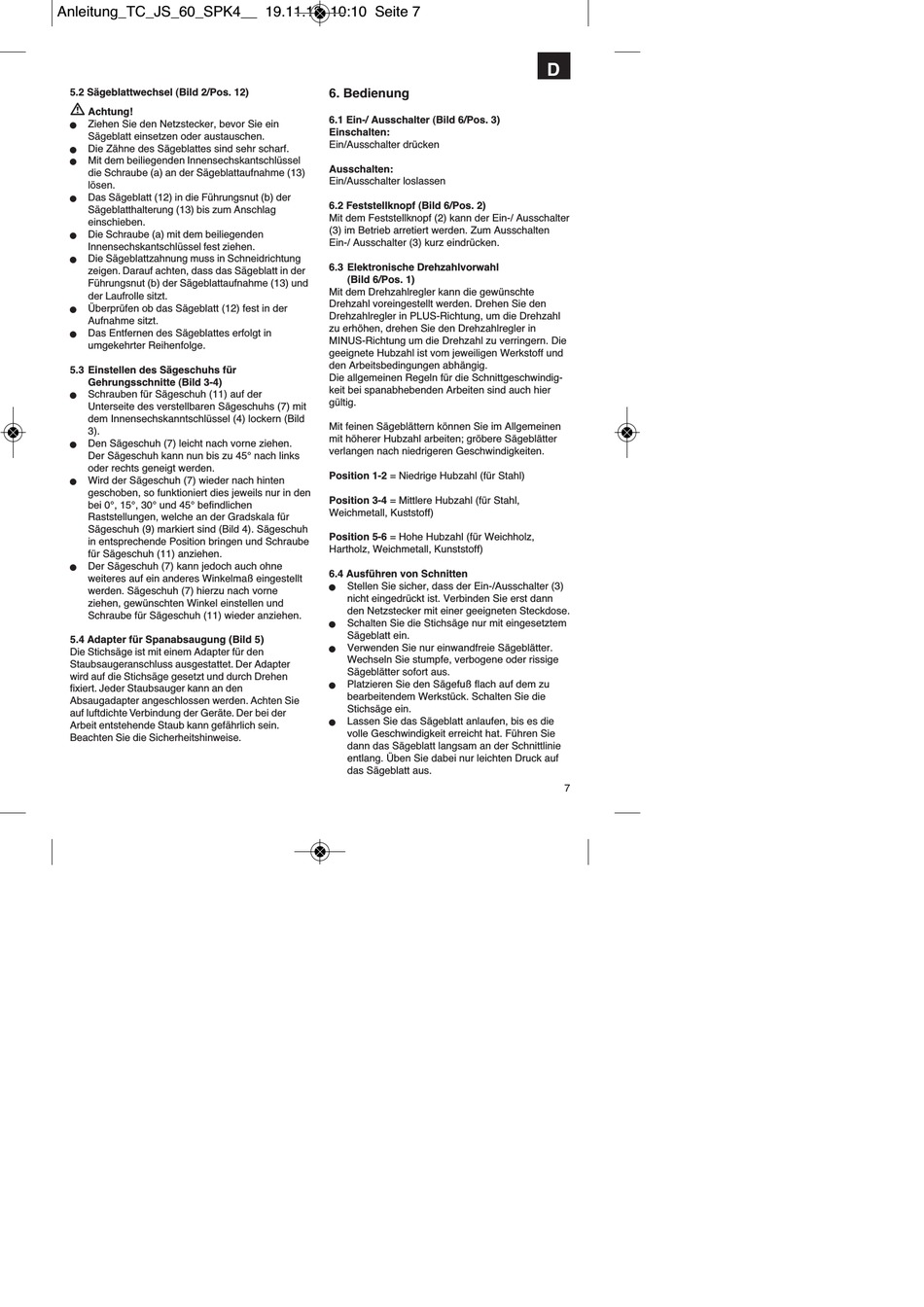

Anleitung_TC_JS_60_SPK4__ 19.11.13 10:10 Seite 7
5.2 Sägeblattwechsel (Bild 2/Pos. 12)
Achtung!
Ziehen Sie den Netzstecker, bevor Sie ein
n
Sägeblatt einsetzen oder austauschen.
Die Zähne des Sägeblattes sind sehr scharf.
n
Mit dem beiliegenden Innensechskantschlüssel
n
die Schraube (a) an der Sägeblattaufnahme (13)
lösen.
Das Sägeblatt (12) in die Führungsnut (b) der
n
Sägeblatthalterung (13) bis zum Anschlag
einschieben.
Die Schraube (a) mit dem beiliegenden
n
Innensechskantschlüssel fest ziehen.
Die Sägeblattzahnung muss in Schneidrichtung
n
zeigen. Darauf achten, dass das Sägeblatt in der
Führungsnut (b) der Sägeblattaufnahme (13) und
der Laufrolle sitzt.
Überprüfen ob das Sägeblatt (12) fest in der
n
Aufnahme sitzt.
Das Entfernen des Sägeblattes erfolgt in
n
umgekehrter Reihenfolge.
5.3 Einstellen des Sägeschuhs für
Gehrungsschnitte (Bild 3-4)
Schrauben für Sägeschuh (11) auf der
n
Unterseite des verstellbaren Sägeschuhs (7) mit
dem Innensechskanntschlüssel (4) lockern (Bild
3).
Den Sägeschuh (7) leicht nach vorne ziehen.
n
Der Sägeschuh kann nun bis zu 45° nach links
oder rechts geneigt werden.
Wird der Sägeschuh (7) wieder nach hinten
n
geschoben, so funktioniert dies jeweils nur in den
bei 0°, 15°, 30° und 45° befindlichen
Raststellungen, welche an der Gradskala für
Sägeschuh (9) markiert sind (Bild 4). Sägeschuh
in entsprechende Position bringen und Schraube
für Sägeschuh (11) anziehen.
Der Sägeschuh (7) kann jedoch auch ohne
n
weiteres auf ein anderes Winkelmaß eingestellt
werden. Sägeschuh (7) hierzu nach vorne
ziehen, gewünschten Winkel einstellen und
Schraube für Sägeschuh (11) wieder anziehen.
5.4 Adapter für Spanabsaugung (Bild 5)
Die Stichsäge ist mit einem Adapter für den
Staubsaugeranschluss ausgestattet. Der Adapter
wird auf die Stichsäge gesetzt und durch Drehen
fixiert. Jeder Staubsauger kann an den
Absaugadapter angeschlossen werden. Achten Sie
auf luftdichte Verbindung der Geräte. Der bei der
Arbeit entstehende Staub kann gefährlich sein.
Beachten Sie die Sicherheitshinweise.

6. Bedienung

6.1 Ein-/ Ausschalter (Bild 6/Pos. 3)
Einschalten:
Ein/Ausschalter drücken
Ausschalten:
Ein/Ausschalter loslassen
6.2 Feststellknopf (Bild 6/Pos. 2)
Mit dem Feststellknopf (2) kann der Ein-/ Ausschalter
(3) im Betrieb arretiert werden. Zum Ausschalten
Ein-/ Ausschalter (3) kurz eindrücken.
6.3 Elektronische Drehzahlvorwahl
(Bild 6/Pos. 1)
Mit dem Drehzahlregler kann die gewünschte
Drehzahl voreingestellt werden. Drehen Sie den
Drehzahlregler in PLUS-Richtung, um die Drehzahl
zu erhöhen, drehen Sie den Drehzahlregler in
MINUS-Richtung um die Drehzahl zu verringern. Die
geeignete Hubzahl ist vom jeweiligen Werkstoff und
den Arbeitsbedingungen abhängig.
Die allgemeinen Regeln für die Schnittgeschwindig-
keit bei spanabhebenden Arbeiten sind auch hier
gültig.
Mit feinen Sägeblättern können Sie im Allgemeinen
mit höherer Hubzahl arbeiten; gröbere Sägeblätter
verlangen nach niedrigeren Geschwindigkeiten.
Position 1-2 = Niedrige Hubzahl (für Stahl)
Position 3-4 = Mittlere Hubzahl (für Stahl,
Weichmetall, Kuststoff)
Position 5-6 = Hohe Hubzahl (für Weichholz,
Hartholz, Weichmetall, Kunststoff)
6.4 Ausführen von Schnitten
Stellen Sie sicher, dass der Ein-/Ausschalter (3)
n
nicht eingedrückt ist. Verbinden Sie erst dann
den Netzstecker mit einer geeigneten Steckdose.
Schalten Sie die Stichsäge nur mit eingesetztem
n
Sägeblatt ein.
Verwenden Sie nur einwandfreie Sägeblätter.
n
Wechseln Sie stumpfe, verbogene oder rissige
Sägeblätter sofort aus.
Platzieren Sie den Sägefuß flach auf dem zu
n
bearbeitendem Werkstück. Schalten Sie die
Stichsäge ein.
Lassen Sie das Sägeblatt anlaufen, bis es die
n
volle Geschwindigkeit erreicht hat. Führen Sie
dann das Sägeblatt langsam an der Schnittlinie
entlang. Üben Sie dabei nur leichten Druck auf
das Sägeblatt aus.
D
7
